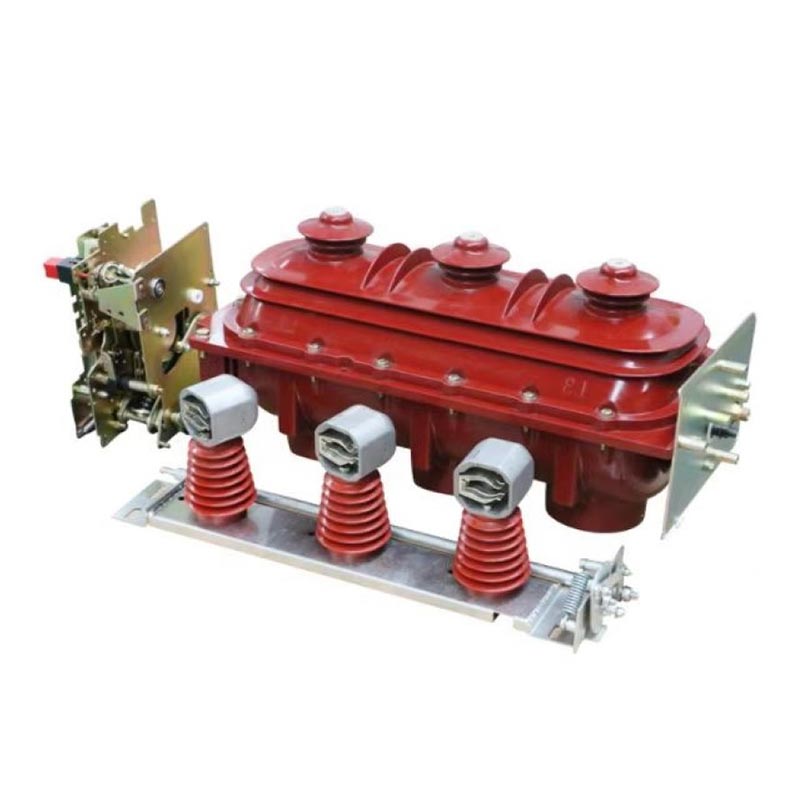

Rmu ロード ブレーク スイッチ

ウスネ RMU ロード ブレーク スイッチには、主に 3 種類の独自開発製品があります。 高電圧 SF6 ロード スイッチ、ロード スイッチとヒューズを組み合わせた機器、およびケーブル ヘッドに取り付けられたロード スイッチ、 FLN36-12D (ロード スイッチ) および FLRN36-12D (ロード スイッチとヒューズを組み合わせたアプライアンス) モデルをカバーします。これらの製品 さまざまな配電シナリオのニーズを満たすことができ、特に複雑な配電シナリオに適しています。 中国の電力システムの運用要件。浙江薄音電気有限公司の主力製品として、 スイッチは同社の近代的な工場で製造され、プロセス全体を通じて厳格な品質テストを受けています。 安定した信頼性の高いパフォーマンスを保証します。

主な利点

1. ウスネは長年にわたり高圧電気機器の研究開発と生産に深く携わってきており、 フィールドアプリケーションで豊富な経験を蓄積。 RMU ロード ブレーク スイッチは、何千もの企業で広く使用されています。 国内外でのプロジェクトを実施し、さまざまな環境での適応性と信頼性を検証しています。

2. RMU ロード ブレーク スイッチは、薄根の専門研究開発チームによって独自に開発され、高度な技術を吸収しました。 外国の技術を導入し、中国の電力システムの実際の特性に合わせて設計を最適化します。その 消弧原理、構造設計、動作メカニズムはすべて、分野における深い専門知識を反映しています。 高圧開閉装置の分野。

3. 製品は一連の型式テストに合格しており、その性能は GB 3804、GB 16926、IEC に完全に準拠しています。 60265 および IEC 60420 規格に準拠し、その技術的権威と準拠を実証します。

4.特殊な動的・静的シール構造の採用により、優れたシール性能を誇り、 リアルタイム監視のための視覚的な圧力計付き。信頼性の高い機械的インターロックにより、操作の安全性が保証されます。として ウスネは専門メーカーとして充実したアフターサービスを提供し、お客様の信頼をさらに高めます。

構造上の特徴

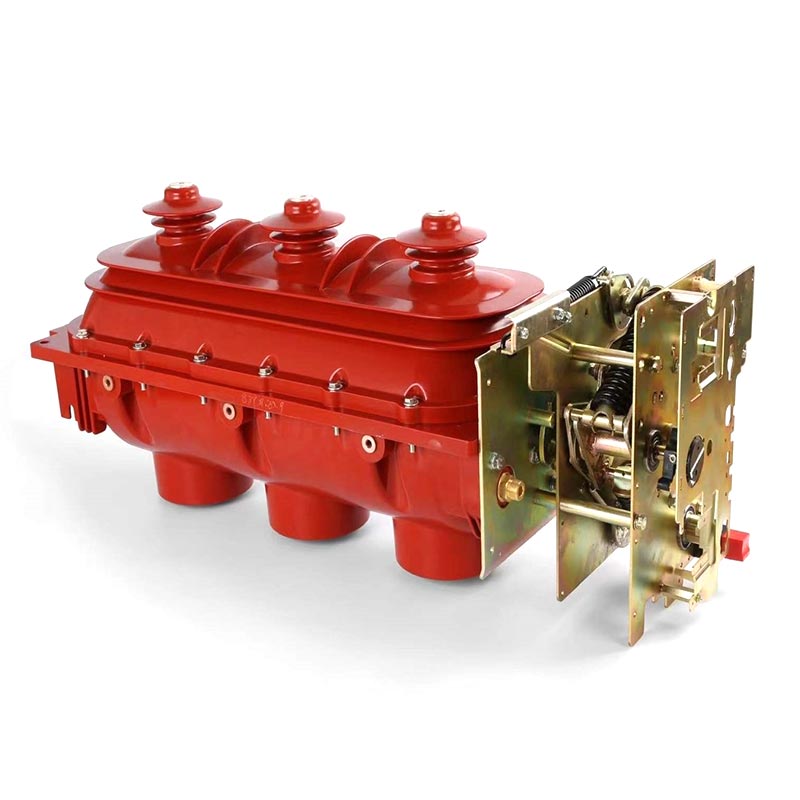

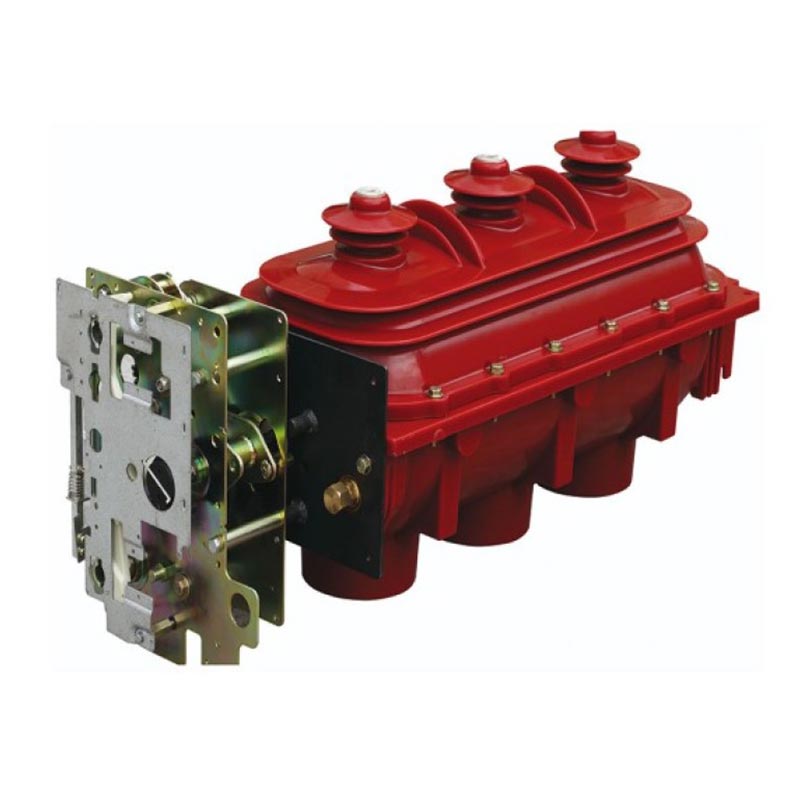

1. ロードスイッチおよび複合電気機器は、一体化された絶縁ハウジング、スイッチ本体、スプリングで構成されています。 操作機構、ヒューズホルダー、ヒューズトリップシステム。ケーブルヘッドに取り付けられたロード スイッチには、 専用の絶縁ハウジングとユニバーサルスプリング操作機構。

2. 上部および下部ハウジングはエポキシ樹脂で鋳造され、密閉されたガスが充填された内部空洞を形成します。の回転 共通の可動接点で「閉」「開」「接地」の3つの位置を実現し、柔軟な可動接点を実現します。 確実なスイッチング。

3. メカボックス前面にはSF6圧力計と位置指示計が装備されています。位置 指示計は可動接点の駆動軸に直結しているため、正確で信頼性の高い指示が得られます。

4. 圧力逃がしポートはハウジングの後部にあります。故障により内部が過圧になった場合、 ガスは後方に排出されるため、前方への排出が防止され、作業員の安全が確保されます。

5. 負荷開閉器と接地開閉器間および接地開閉器間には、信頼性の高い機械的インターロックが装備されています。 誤操作の危険を避けるために、アーススイッチとフロントドア（パネルの一致）を確認してください。

6. ケーブル端子に取り付けられたロード スイッチには、アンチタッチ フロント ケーブル コネクタが装備されており、高電圧をサポートします。 入力端と出力端の両方にケーブル接続があり、ケーブル分岐/接続用に特別に設計されています。 箱。

アーク消弧原理

RMUロードブレークスイッチは消弧媒体にSF6ガスを使用しており、優れた消弧性を発揮します。 パフォーマンス。スイッチが電流を遮断すると、可動接点と固定接点が分離し、アークが発生します。 永久磁場によって駆動されるアークは接点の周囲で急速に回転し、迅速な脱イオン化と 冷却し、現在のゼロクロス点で消灯します。ブレーク後、高レベルのダブルブレークギャップ 絶縁絶縁が形成され、強力な遮断容量、最小限の接点摩耗、および長時間の電気的特性が得られます。 人生。

作動機構

1. II型手動バネ操作機構

ロードスイッチの開閉、開閉、接地操作に使用します。上部の操作穴コントロール 接地スイッチ、および下部の操作穴は負荷スイッチを制御します。閉店後は旅の春 エネルギーは同期的に蓄えられ、トリップは手動ボタンまたはヒューズ信号によってのみ解除できます。

2. II型電動バネ作動機構

この設計は、手動機構に基づいて、モーターエネルギー貯蔵装置とトリップコイルを追加します。手動と電動 動作は独立しており、相互に干渉しません。リモートコントロールと操作をサポートします。 電圧にはAC220V、DC220V、DC110V、DC48Vが含まれます。

動作条件

1. 通常の動作条件

- 周囲温度: -25 °C ～ +40 °C
- 標高: 2000m以下
- 湿度: 日平均相対湿度 ≤95%;月平均相対湿度 90% 以下。一日平均水蒸気量 圧力≦2.2kPa;月平均水蒸気圧 ≤1.8kPa
- 著しい粉塵、煙、腐食性/可燃性ガス、蒸気、塩水噴霧汚染のない周囲空気
- 外部からの振動や地震による影響は無視できます。
- 二次回路誘導電磁干渉振幅 ≤1.6kV

2. 特別な動作条件

GB/T 11022-1999「高電圧開閉装置および制御装置規格の共通技術要件」によると、 スイッチは通常の状態で動作する必要があります。実際の動作条件が正常範囲から逸脱した場合 （標高2000mを超える場所、高温多湿、結露しやすい場所など） メーカーと合意に達するため。

主な技術パラメータ

ヒューズの技術パラメータ

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の適用事例

事例 1: 中国、杭州の住宅コミュニティにおける配電プロジェクト 電源の安定性とセキュリティに対する高い要件がある杭州市は、Usune FLRN36-12D ロード ブレークを選択しました。 比較後のコア配電機器としてのスイッチとヒューズを組み合わせた機器。にインストールされています コミュニティの変電所で、8 つの住宅の電力線の切り替えと保護を担当します。 建物（1200世帯）。 2024 年の試運転以来、機器は 12 か月以上安定して稼働しています つまずいたり停電したりすることはありません。信頼性の高いインターロック設計とSF6消弧性能 故障電流による停電を効果的に防止し、住民の通常の生活を確保します。のサプライヤーとして このプロジェクトでは、薄根が現地での設置指導や定期的なメンテナンスサービスを提供し、高い評価を獲得しました。 コミュニティの不動産管理者と住民からの意見。

よくある質問

Q1: Usune RMU ロード ブレーク スイッチはどのような規格を満たしており、その信頼性の高い性能はどのように保証されていますか?

A1: 製品は一連の型式試験に合格しており、その性能は GB 3804「3kV～63kV AC」に完全に準拠しています。 高電圧負荷遮断スイッチ」、GB 16926「高電圧負荷遮断スイッチとヒューズの組み合わせ機器」、および IEC 60265 および IEC 60420 規格に準拠しています。また、ウスネ社が独自に開発した製品であり、徹底した品質管理を行っております。 原材料の調達から工場での生産、検査までの全工程を一貫して行っています。その独特のダイナミックさ 静的シール構造、リアルタイムの圧力監視、信頼性の高い機械的インターロックにより、長期にわたる耐久性が保証されます。 安定した動作。

Q2: ウスネ RMU ロード ブレーク スイッチは、高地、高湿度などの特殊な環境でも使用できますか?

A2: 製品は通常の動作条件 (標高 ≤ 2000m、温度 -25 °C) に適合するように設計されています。 ～+40℃など）。実際の動作条件が通常の範囲から逸脱した場合（高度 2000m を超える場合など）、 過度の温度、高湿度、結露など）、ユーザーはメーカーに相談する必要があります（Zhejiang Usune 電気株式会社）に事前にご連絡ください。ウスネの専門的な研究開発チームは、特定の要件に基づいてカスタマイズされたソリューションを提供できます。 製品を安定して動作させるための環境を整えます。
