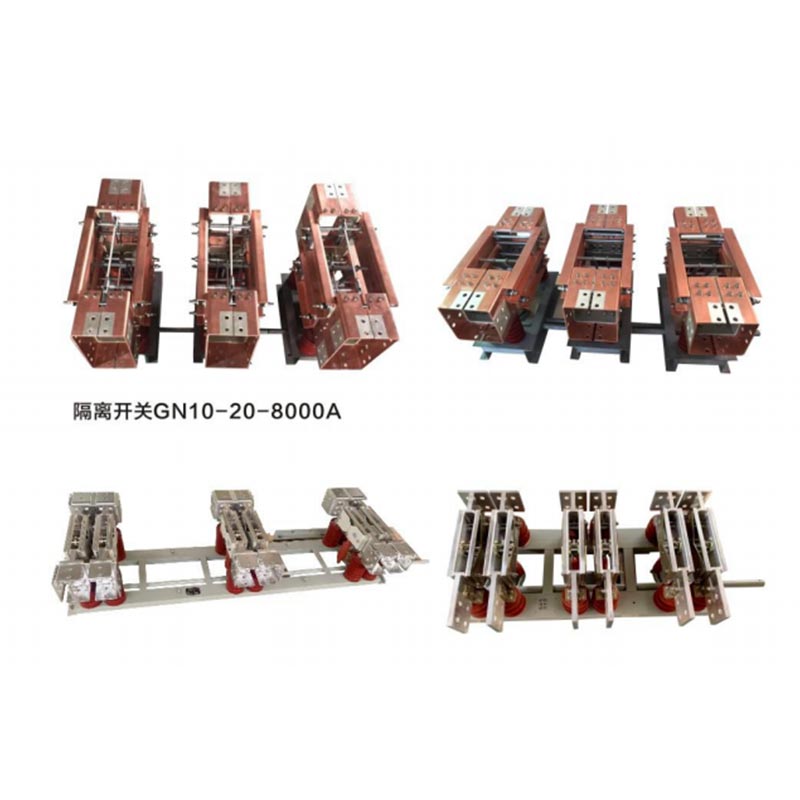

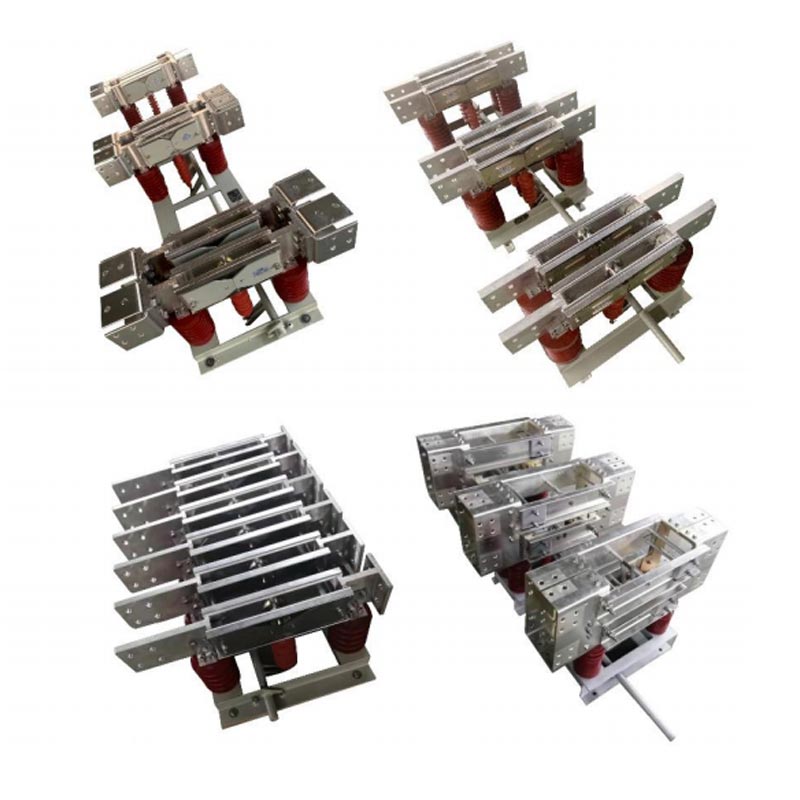

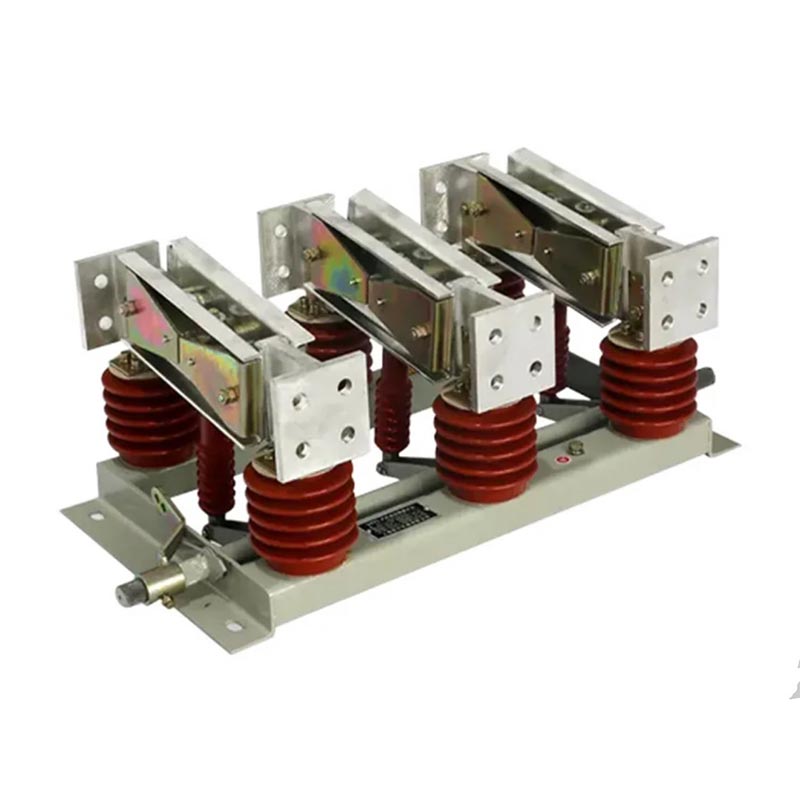

室内空気遮断スイッチ

ウスネGNシリーズ室内空気遮断スイッチは、当社が独自に開発した中核となる高圧電気製品です。 Zhejiang Usune Electric Co., Ltd. は、中国の高電圧電気機器の大手サプライヤーです。を統合することで、 最新の国内研究開発技術と製造プロセスを採用し、大電流向けに特別に設計されています。 大規模な発電所や製鉄所の発電機出口の運転条件を改善し、市場のギャップを埋めます。 高性能屋内大電流断路器。

このスイッチは柔軟な構造設計を特徴としており、3 つの独立した単極に組み立てることができます。 さまざまな空間レイアウトや使用要件に合わせて、ユニットとして使用したり、3 極一体型デバイスとして構成したりできます。 サイトの設置ニーズに応じて。その中心的な機能は、動作中に信頼性の高い電源分離を提供することです。 電気機器やシステムのメンテナンス。回路に明確な遮断を設けることで、安全性を確保します。 メンテナンス要員と機器の完全性を確保し、高電圧の中核となる安全絶縁要件を満たします。 電力システム。

製品設計とモデルの説明

1. 構造設計上のメリット

Usune GNシリーズは、科学的に堅牢な構造設計を採用し、コンパクトなレイアウトと利便性を兼ね備えています。 操作。 3極一体型構成により設置スペースを有効に節約できますが、独立した3極構成により設置スペースを効果的に節約できます。 単極設計により、個別のメンテナンスと交換が容易になり、製品の柔軟性が向上し、 メンテナンス性。スイッチは高品質の導電性および絶縁性材料を使用しており、優れた導電性を保証します。 絶縁性能と寿命を向上させながら、長期安定稼働の要求に応えます。 屋内の高電圧環境。

2. 型式コードの説明

ウスネGNシリーズの室内空気遮断スイッチの型番は、標準化されたコーディングルールに従っており、型番が明確です。 わかりやすく、お客様のニーズに合わせて適切な仕様をお選びいただけます。 代表的な型式はGN□--20DW/8000--80です。各コードの具体的な意味 (左から右) は次のとおりです。

- G: 断路スイッチ (コア製品タイプ。製品の主な機能である電源絶縁を示します)
- N：屋内タイプ（屋内設置を前提とした製品であることを示します）
- □：デザインシリアルナンバー（同一シリーズ内でのデザインバージョンの違いを区別します）
- 20：定格電圧（単位：kV、スイッチが安定して耐えられる最高の電圧を示します）
・D：接地付スイッチ（メンテナンス時の安全な放電を確保するための接地機能を搭載）
・W：防汚タイプ（防汚性能を強化し、高濃度の過酷な室内環境に適しています） 汚染レベル）
・8000：定格電流（単位：A、スイッチが連続して耐えられる最大電流を示します）
- 80：定格短時間耐電流（単位：kA、スイッチが許容できる最大の短絡電流を示します） 指定された時間内に耐える）

技術的パラメータ

Usune はプロフェッショナルな精度の原則を遵守します。 GNシリーズ室内空気隔離…スイッチが誇る さまざまな産業シナリオにおける多様なニーズを満たすための包括的な技術パラメータ。すべてのパラメータが適用されます 工場での厳格なテストと検証により、規格への準拠と安定した製品性能が保証されます。

- 定格電圧: 12kV、20kV、35kV (さまざまな高電圧電力システム構成に適合する 3 つの仕様)
- 定格電流：2000A、3150A、4000A、5000A、6000A、8000A、9000A、10000A（大電流に合わせた8つの仕様） 発電機出力の条件)
・製品タイプ：非接地形、片接地形、壁貫通形（設置形態に合わせて3タイプ） 環境と機能要件)

使用条件

1. 周囲温度：-50℃～+50℃（極端な温度環境でも安定動作）
2. 標高: ≤2000m (標高 ≥2500m についてはご要望に応じて適応性を高めることができます)
3.風圧：≤700Pa（風速≤34m/sに相当、換気の良い屋内環境に適しています）
4. 震度：≤8（中程度の地震の影響に耐え、地震が発生しやすい場所でも安定した動作を保証します） エリア）
5. 氷の厚さ: ≤20mm (着氷の可能性がある寒い屋内環境に適しています)
6. 汚染度: クラス III、IV (汚染防止設計、粉塵や塵の多い屋内環境に適しています) 化学汚染）
7. 設置場所: 可燃性および爆発性の危険性、化学腐食、激しい振動がない場所 （特別な使用条件はユーザーとメーカーとの交渉により決定されます）

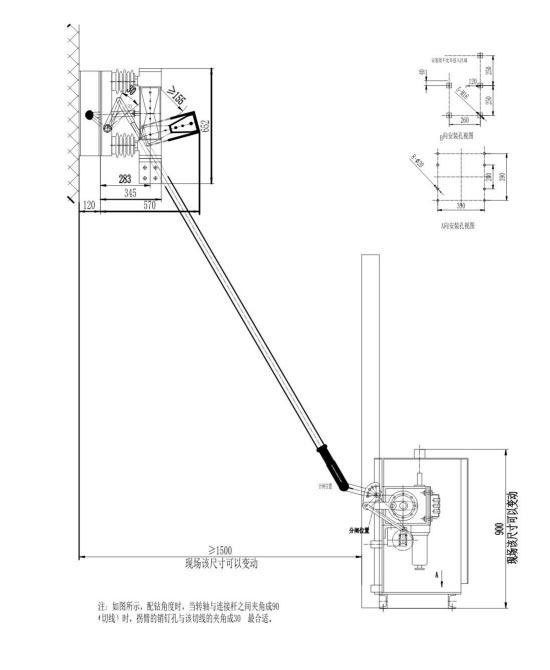

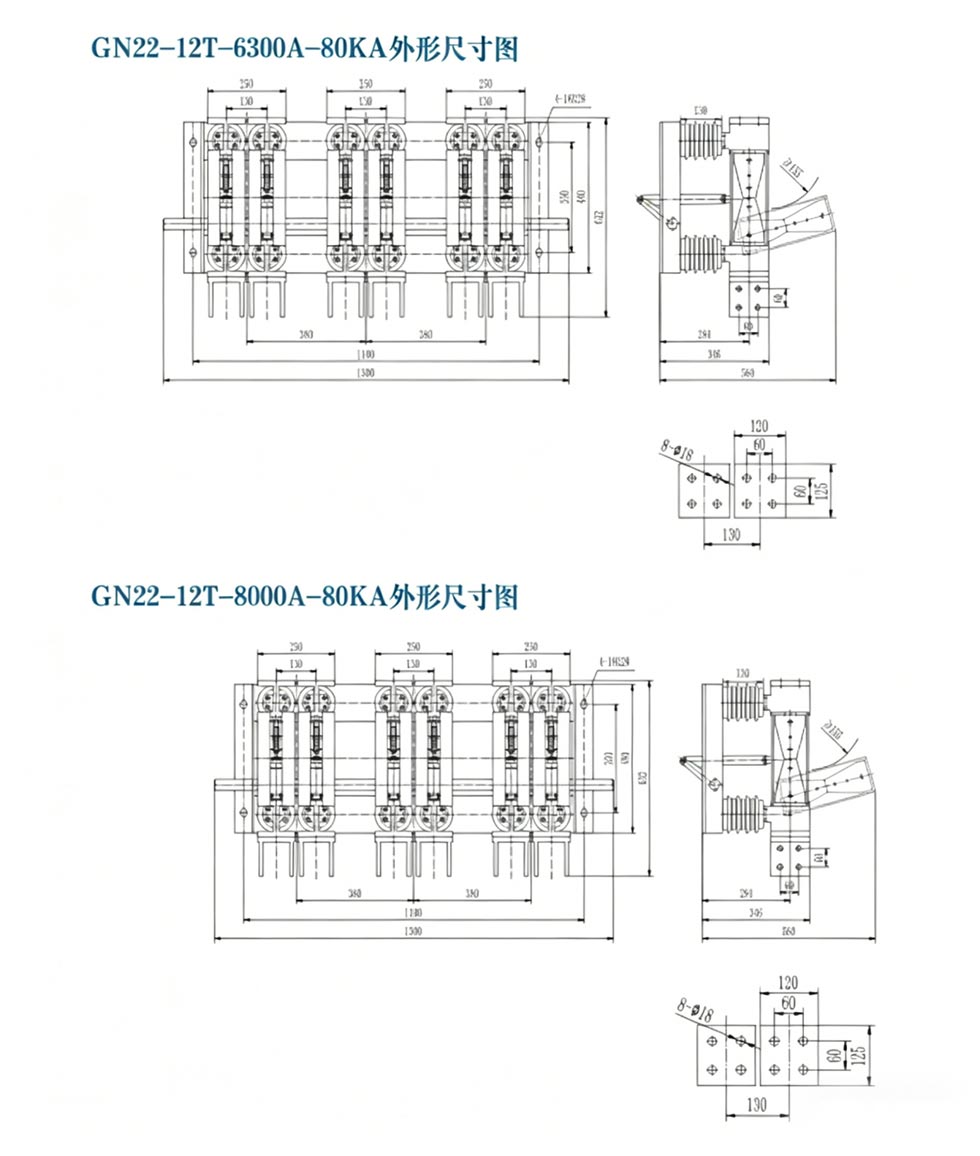

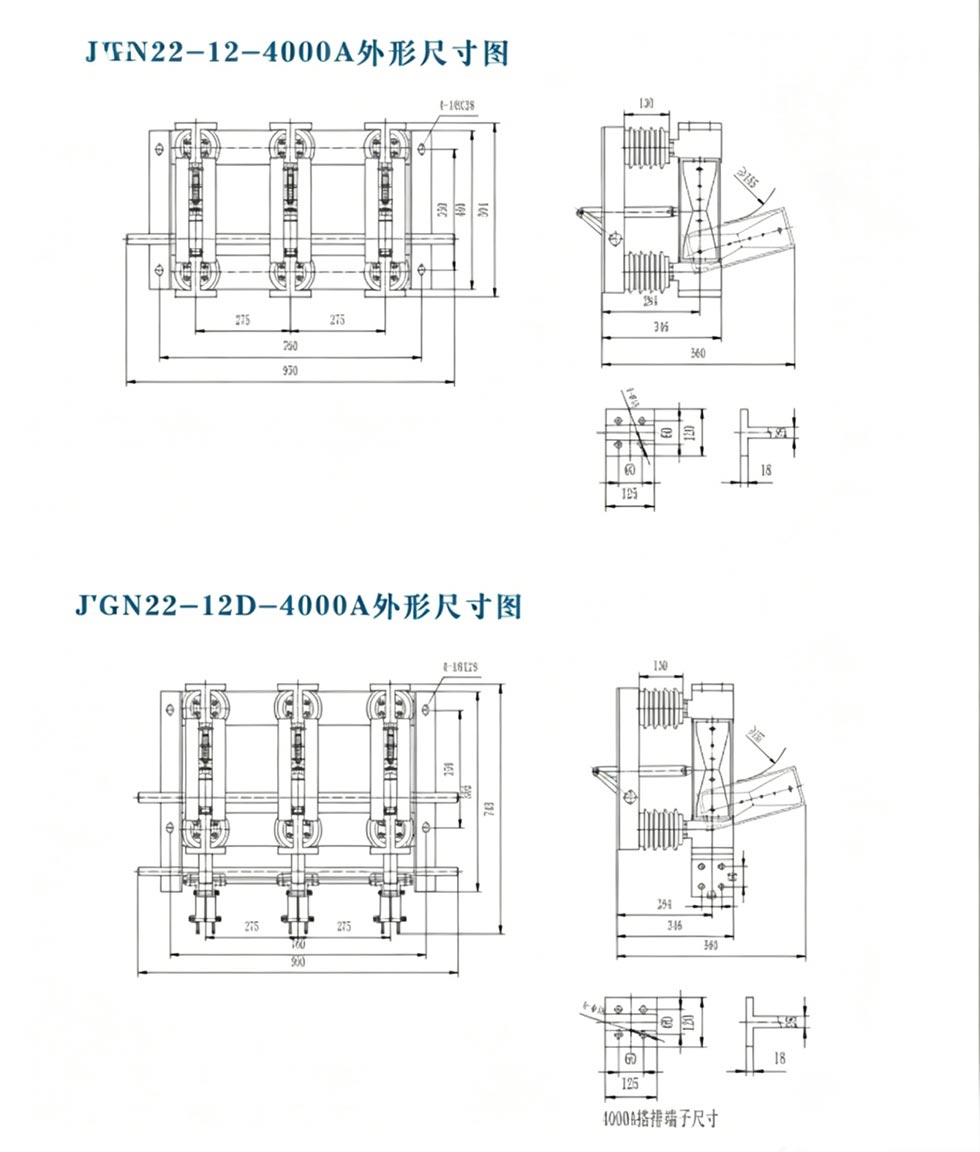

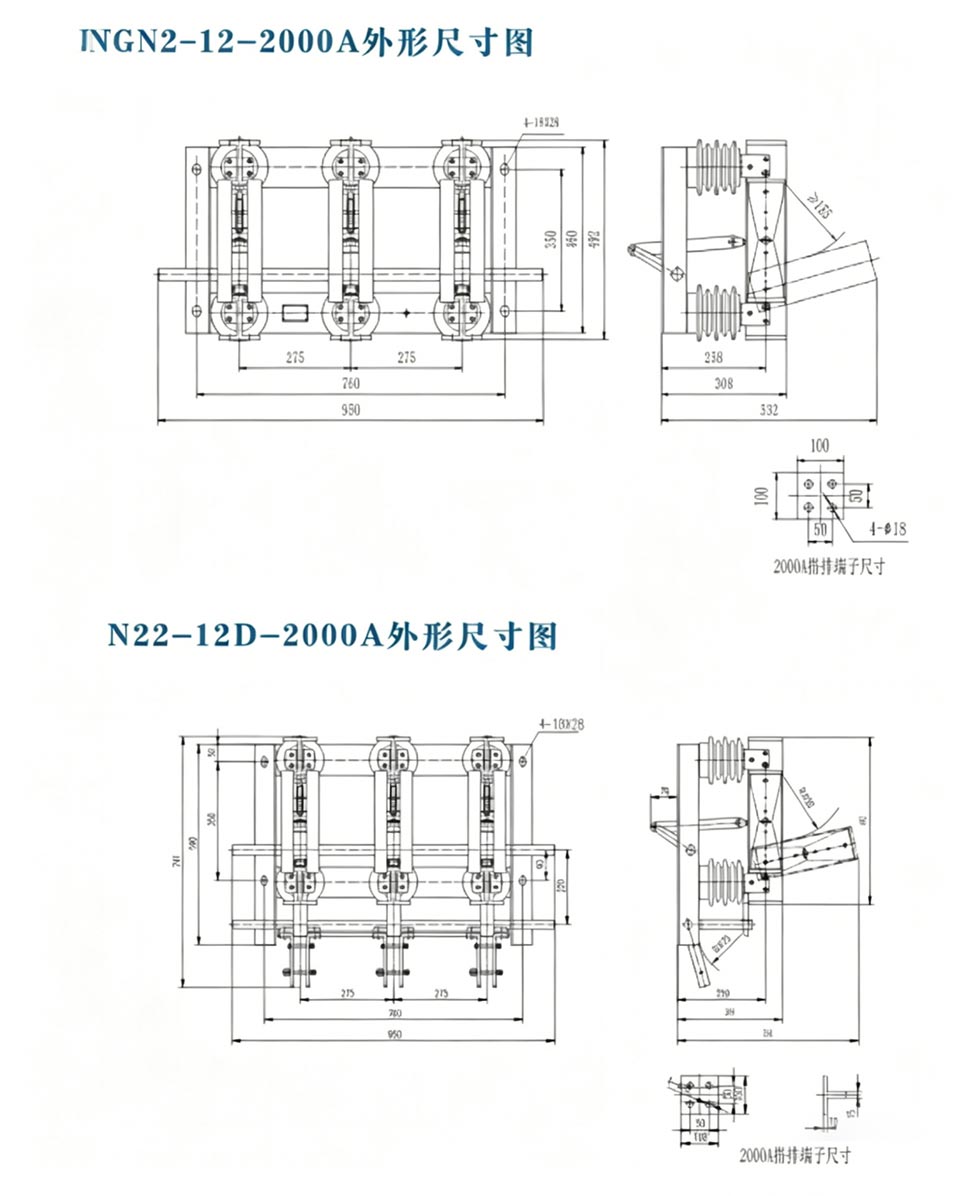

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の応用例

事例研究: 中国山東省の大規模石炭火力発電所

中国山東省にある2×600MWの設備容量を持つ大規模な石炭火力発電所には、 発電機ユニットと電力の安全なメンテナンスを確保するための、発電機出口の高電流切断スイッチ システム。綿密な調査と比較の結果、発電所は屋内用薄根 GN シリーズ 20kV/8000A を選択しました。 高圧断路器（接地開閉器付、防汚形）。指定製造者として、ウスネは カスタマイズされた設置ガイダンスとアフターサービスを提供します。製品は 3 年間安定して動作しています 2023 年の配備から数年。

動作中、スイッチは大電流および過酷な屋内環境 (汚染レベル IV) のテストに耐えました。 接触不良や絶縁損傷などの異常がないこと。電源絶縁のタスクを効果的に満たしました 発電機セットのメンテナンス中に、メンテナンス担当者の安全と電源の通常の動作を確保します。 植物。お客様は製品の性能とうすねのプロフェッショナルなサービスを高く評価し、契約を締結していただきました。 Usune社と長期協力契約を締結し、同社を断路器のサプライヤーに指定。

よくある質問

Q1: 室内空気遮断スイッチ「ウスネ GN シリーズ」の主な機能は何ですか? 遮断に使用できますか? 負荷電流は？

A1: 主な機能は、電気機器のメンテナンス中に信頼性の高い電源絶縁を提供することです。 システム。回路に明確な遮断を作成することで、保守要員と機器の安全が確保されます。それ この製品は電源分離装置であり、負荷切断スイッチではないことを強調することが重要です。それはできません 負荷電流の遮断または電流の短絡に使用されます。回路が無負荷または無負荷の場合にのみ動作可能です。 他のスイッチング機器によって負荷電流が遮断された後。

Q2: ウスネ GN シリーズ室内空気遮断スイッチは、現場の使用条件に合わせてカスタマイズできますか?

A2: はい。ウスネは専門メーカーとして総合的な研究開発力とカスタマイズ力を備えています。のために 特殊な使用条件（標高 2500m 以上、特殊な汚染レベル、特殊な設置など）を持つユーザー スペース要件）に基づいて製品設計とパラメータを調整するための綿密なコミュニケーションを行うことができます。 実際の現場の状況を把握し、カスタマイズされたソリューションを提供します。特別な使用条件は次のように決定されます。 製品が現場での作業に適していることを確認するためのユーザーとメーカー間の交渉 環境と実際のニーズ。
