の220kV 断路器は、220kV AC 送電変電所用に設計された高電圧屋外絶縁装置です。これは主に、電気回路を絶縁し、目に見える安全な切断点を提供し、高電圧機器の安全なメンテナンス作業を確保するために使用されます。
中国の高電圧変電設備の専門メーカーとして、当社は安定した電気性能、強力な屋外適応性、国際規格への準拠を特徴とする信頼性の高い 220kV 切断スイッチ ソリューションを提供しています。この製品は IEC 62271-102 要件に従って設計されており、送電および配電システムに広く適用されています。
通常の動作中は、220kV 断路器定格電流を連続的に流します。メンテナンスが必要な場合、開封後に明確に目に見える絶縁ギャップが形成されるため、オペレーターは下流の電気機器を安全に検査および修理できます。
切断スイッチは無負荷電流スイッチング動作用に設計されており、回路ブレーカーや接地スイッチと連携して変電所の動作の安全性を向上させます。

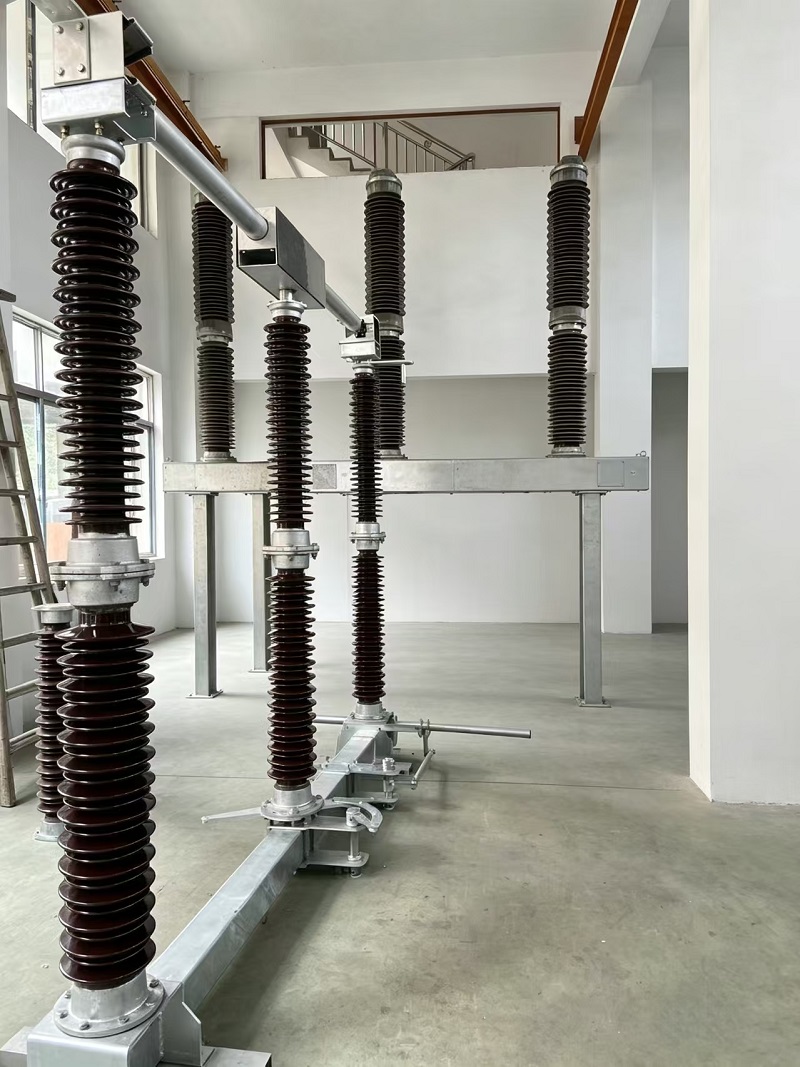

完全な 220kV 断路器は、三相の主要構造、支持絶縁体、導電システム、鋼製ベース フレーム、およびモーター駆動の操作メカニズムで構成されています。各コンポーネントは、高電圧条件下での屋外での長期動作に合わせて最適化されています。
導電性コンタクトは、高密度の銀メッキ銅合金材料を使用して製造されています。この設計により、接触抵抗が効果的に低減され、連続動作時の温度上昇が最小限に抑えられ、導電性とサービスの信頼性が向上します。
支持絶縁体は、高級アルミナ磁器またはオプションの複合シリコーンゴム材料で製造されます。絶縁構造により耐電圧性、耐環境性に優れ、屋外変電所でも安定した動作を実現します。
ベースフレームは耐食性に優れた溶融亜鉛メッキ鋼板構造を採用しています。長期間の屋外設置に適しており、さまざまな気象条件下でも機械的強度を維持します。
220kV屋外断路器は電動操作機構を備えており、手動による緊急操作も可能です。メカニズムボックスはIP54の保護等級で設計されており、塵や水の侵入に対する保護が強化されています。
操作機構には、遠隔監視システムに位置フィードバック信号を提供する補助接点が含まれています。これにより、オペレーターは最新の変電所でスイッチの状態を効率的に確認できるようになります。
切断スイッチは、誤操作を防止するために回路ブレーカーおよび接地スイッチと統合することができます。安全インターロック システムにより、次のことが保証されます。
| 製品タイプ | 屋外用高電圧断路器 |
| 定格電圧 | 252kV |
| 定格周波数 | 50Hz |
| 定格連続電流 | 1250A / 2000A / 2500A |
| 短時間耐電流(3s) | 40kA / 50kA |
| ピーク耐電流 | 100kA / 125kA |
| 操作方法 | 手動緊急操作付きモーター駆動操作 |
| メカニズムボックスの保護 | IP54 |
| 適用規格 | IEC 62271-102 |
220kV 切断スイッチは、以下を含む高電圧送電システムで広く使用されています。
この機器は信頼性の高い絶縁性能と強力な環境適応性を備え、最新の電力システムの安全で安定した運用をサポートします。
220kV 断路器は屋外設置用に設計されており、さまざまな環境条件下でも確実に動作します。
この製品は、断熱ソリューション、動作メカニズム、環境適応機能など、さまざまなプロジェクト要件に応じてカスタマイズできます。
経験豊富な中国の高電圧変電設備メーカーとして、当社は信頼性の高いカスタマイズされた送電ソリューションの提供に注力しています。当社の 220kV 切断スイッチは、高度な構造設計、耐久性のある材料、厳格な品質管理を組み合わせて、現代の電力システムの厳しい要件を満たします。
IEC 規格への準拠、柔軟な構成オプション、専門的な技術サポートを備えた当社の 220kV 断路器は、高電圧変電所の安全な絶縁と効率的な運用のための信頼できるソリューションを提供します。
-
