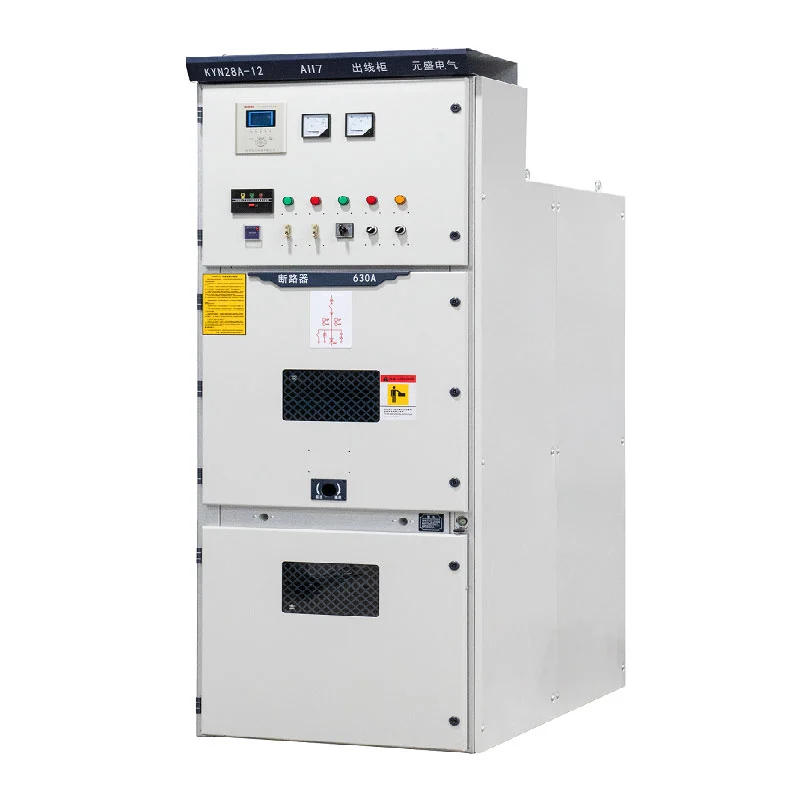

Kyn28 高圧開閉装置

EPC 請負業者、配電会社、変電所、産業プラント、インフラストラクチャ プロジェクトの場合、Kyn28 中電圧開閉装置は、完全な屋内中電圧配電を構築するための構成可能なプラットフォームを提供します システム。

Usune は ISO 9001、ISO 14001、および ISO 45001 マネジメント システムを使用して運営しています。製品は以下に従って製造されています 該当する IEC および GB 規格に準拠しており、関連する市場では CE 認証が利用可能です。

プロジェクトの選択

中圧開閉装置の選択は、キャビネット自体ではなく電気システムから始まります。置く前に 注文があった場合、エンジニアは通常、システム電圧、動作周波数、最大負荷電流、 短絡レベル、フィーダの数、保護要件、ケーブルの配置、および設置環境。

これらのパラメータによって、適切なキャビネット構成と電気コンポーネントが決まります。うすねさんは、 電気情報を投影し、同じ仕様を適用するのではなく、適切な構成を推奨します。 すべてのプロジェクト。

このプロジェクトベースの選択方法は、変電所、製造工場、電力にとって特に重要です。 インフラストラクチャ、および複数の中電圧回路が一緒に動作するその他の施設。

電気定格

標準の Kyn28 中電圧開閉装置構成は、3.6kV ～ 12kV の中電圧システムをサポートします。 定格電流は 630A ～ 3150A です。

短絡性能は、25kA、31.5kA、40kA、50kA 構成など、いくつかのレベルで利用できます。の 適切な定格は、電気ネットワークの計算された故障電流に従って選択する必要があります。 単に通常の動作負荷に従うよりも。

プロジェクト調達のため、上流と下流の定格電流と短絡耐量を一致させる 電気機器は、調整されたシステムのパフォーマンスを維持するために不可欠です。

システムマッチング

完全な中電圧配電システムには、通常、複数のタイプのキャビネットが含まれています。入ってくる電力、 発信フィーダ、変圧器、計測回路、電圧測定、バスバー接続はすべて必要となる場合があります。 さまざまな機能。

ウスネでは、これらの回路要件に合わせてスイッチギヤのラインナップを構成できます。結果として得られるアレンジメントは、 着信、発信、PT、メータリング、バスセクショナライザ、および分離機能が 1 つの調整機能内に含まれます。 配電システム。

これにより、この機器は開閉装置が承認済みの規格に直接対応する必要があるプロジェクトに適しています。 単線図。

保護調整

中電圧保護はシステム レベルで考慮する必要があります。開閉装置、サーキットブレーカー、保護リレー、 変圧器、ケーブル、および上流の保護機器は、プロジェクトの保護に従って連携して動作する必要があります 哲学。

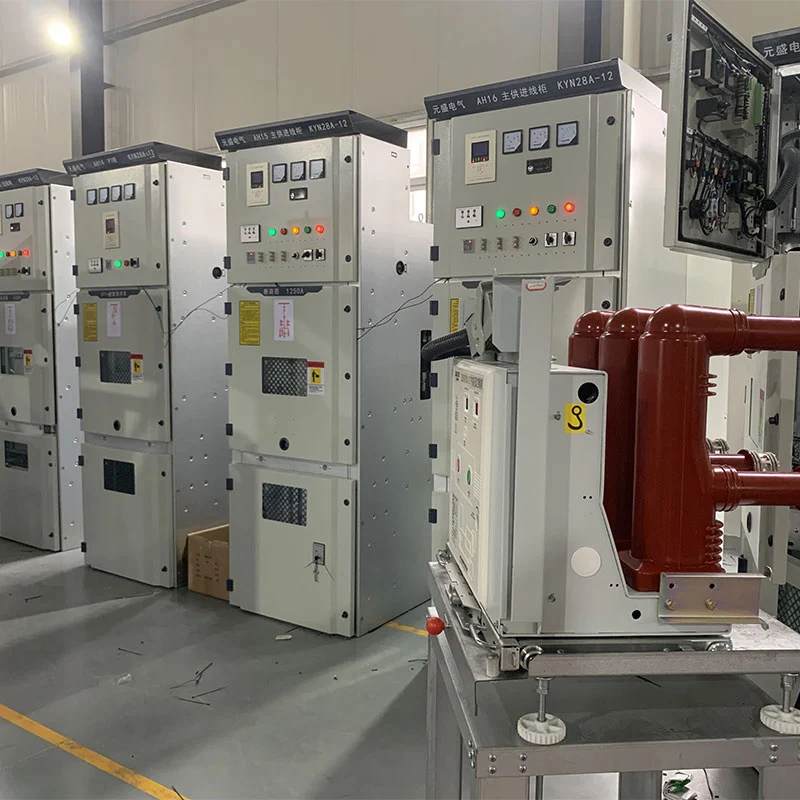

Kyn28 中電圧開閉装置は、必要な保護および制御コンポーネントと統合できます。 プロジェクトの仕様に合わせます。真空サーキットブレーカーは主なスイッチング機能を提供しますが、 関連する保護および制御システムは、電気設計に従って構成できます。

EPC プロジェクトの場合、Usune は顧客の保護要件に合わせてキャビネット構成を調整し、 技術文書。

キャビネットの配置

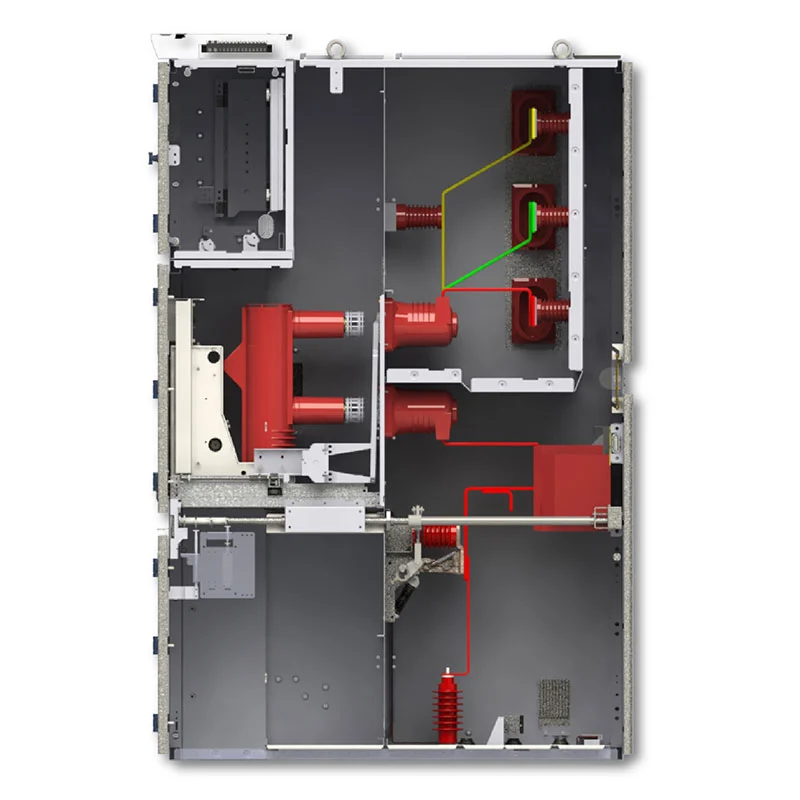

この装置は、主要な電気コンポーネント用の専用エリアを備えた金属密閉キャビネット構造を採用しています。 バスバー、ケーブル接続、および二次制御機器。

内部配置により、電気設備の定義されたレイアウトが提供され、完全な開閉装置が可能になります。 ケーブル取り回し、制御配線、操作アクセス、電気室寸法に合わせてラインナップ。

複数のキャビネットを使用するプロジェクトの場合、回路数と必要に応じて配置を計画できます。 各キャビネットを独立した製品として扱うのではなく、機能します。

設置計画

機器を注文する前に、電気室の状態を確認する必要があります。重要な要素には、利用可能なものが含まれます 設置スペース、ケーブル取出口方向、動作空間、周囲温度、湿度、高度、 換気と交通アクセス。

標準装備は屋内設置用です。周囲温度は-15°C ～ +40°C に指定されており、 一方、日平均相対湿度は 95% を超えてはならず、月平均は 90% を超えてはなりません。

高地または特殊な環境条件下での設置については、施工時に Usune にご相談ください。 適切な電気パラメータと絶縁パラメータを考慮できるように、エンジニアリング段階に進みます。

機能構成

入力電力

受電キャビネットは、中電圧電源を開閉装置母線システムに接続します。定格電流、保護 配置、測定要件、および入力ケーブルの構成は、以下に従って確認する必要があります。 上流の電気ネットワーク。

フィーダーの配布

出力キャビネットは、変圧器、モーター、生産設備、またはその他の下流負荷に電力を分配します。彼らの 量と定格電流は、プロジェクトの負荷リストとフィーダスケジュールに従って決定できます。

測定

PT および計量キャビネットは、プロジェクトで電圧測定、エネルギー測定、または測定が必要な場合に組み込むことができます。 その他の電気監視機能。

バスバーの切断

バスセクショナライザ構成は、配電ネットワークが個別のバスセクションを必要とする場合や、 システムの異なるセクション間の接続が制御されます。

エンジニアリングアプリケーション

変電所

変電所では、機器は受電源、変圧器フィーダ、送電回路、 計量およびバスバーのセクション化要件。構成は変電所の電気系統に適合させることができます 単線図。

製造工場

工場の場合、開閉装置は中圧電力を生産ライン、変圧器、モーター、 コンプレッサー、ポンプ、補助システム。実際の負荷に応じて、異なるフィーダ定格を指定可能 配布。

採掘施設

採掘プロジェクトでは、多くの場合、分散型の重電力負荷が伴います。変圧器を中心に開閉装置を構成可能 フィーダー、モーター、換気システム、ポンプ装置、および処理施設。

商業インフラ

大規模な商業ビルや高層ビルでは、中電圧の受電電源と複数の下流電源が必要になる場合があります。 変圧器回路。建物の電気室や配電に合わせて機器を配置可能 要件。

技術仕様

最終仕様は、プロジェクトの電圧、負荷電流、障害レベル、保護に応じて確認する必要があります。 方式、ケーブルの配置、および設置環境。

補給支援

Usune は電気機器製造において 14 年以上の経験があり、電気機器の技術サポートを提供しています。 プロジェクトベースの中圧機器の調達。

顧客は単線図、電圧レベル、定格電流、短絡要件、キャビネットを提供できます。 数量、機能要件、設置条件。薄根氏は技術的な確認を支援します そして機材構成。

標準構成の場合、通常の生産期間は技術確認後約 15 ～ 20 日です。 そして支払い。実際の納期はプロジェクトの構成と注文数量によって異なります。

製品外形寸法

キャススペースロケット打ち上げプロジェクト

KYN28 シリーズは、Cas-space ロケット打ち上げプロジェクトで参照されています。

従来の商業ビルや工場とは異なり、航空宇宙インフラにはいくつかの特殊な施設が含まれる場合があります。 さまざまなエリアで動作する電気負荷とサポート システム。高圧配電設備 したがって、施設全体の電力アーキテクチャと調整する必要があります。

このプロジェクトでは、開閉装置の構成がサイトのより広範な配電の一部として考慮されました。 受電、回路分配、保護、電気制御要件を含むシステム。

このプロジェクトは、中電圧が適用される特殊なエンジニアリング用途に参加する薄根の能力を実証しています。 機器は汎用品として供給されるのではなく、プロジェクト固有の電気要件に合わせて調整する必要がある スタンダードなキャビネット。

規格と試験

ウスネでは、製造から検査、出荷まで一貫した品質・生産管理システムを導入しています。 環境管理と労働安全。

同社は ISO 9001、ISO 14001、および ISO 45001 認証を取得しています。装置は以下に従って設計されています 該当する IEC および GB 規格に準拠しており、該当する構成に対して CE 認定を取得できます。

出荷前に、機器は関連コンポーネント、組立て、および検査を含む定期的な検査とテストを受けます。 電気接続と完成した機器。技術文書とテストレポートは、以下に応じて提供できます。 プロジェクトの要件に合わせて。

よくある質問

選考にはどのような情報が必要ですか?

主な情報には、システム電圧、周波数、定格電流、短絡レベル、入力および接続の数が含まれます。 発信回路、保護要件、ケーブルの配置、および設置条件。

どのような電圧定格が利用可能ですか?

提供される構成は、3.6kV、7.2kV、および 12kV システムをサポートします。最終的な電圧定格を確認する必要があります 顧客の電気ネットワークに応じて。

薄根選手は単線図通りに打線を組むことができるでしょうか？

はい。 Usune は顧客の電気回路図を確認し、それに応じてキャビネットの機能と定格を構成できます。 プロジェクトの要件。

この装置は変電所で使用できますか?

はい。入力電力、変圧器フィーダ、出力回路、計測、電圧測定、 屋内変電所用途におけるバスバーの切断。

うすねさんはどのような基準に従っていますか？

Usune の製品は、該当する IEC および GB 規格に従って設計されています。同社は ISO 9001、ISO に基づいて運営されています。 14001 および ISO 45001 管理システムに準拠しており、該当する市場では CE 認証を取得できます。

技術文書は提供できますか?

はい。 Usune は、技術仕様、テストレポート、製品ドキュメント、およびその他のプロジェクト関連を提供できます。 顧客の要求に応じた書類。

通常の生産期間はどれくらいですか？

標準構成の場合、生産には通常、技術的な確認と支払い後約 15 ～ 20 日かかります。の 実際のスケジュールは構成と数量によって異なります。

技術提案をリクエストする

Kyn28 中電圧開閉装置を購入する場合は、単線図、システム電圧、定格を提供してください。 電流、短絡レベル、キャビネットの数量、フィーダ要件、保護要件、および設置 条件。

Usune は電気要件を評価し、適切な高圧開閉装置構成を提供できます。 あなたのプロジェクト。
