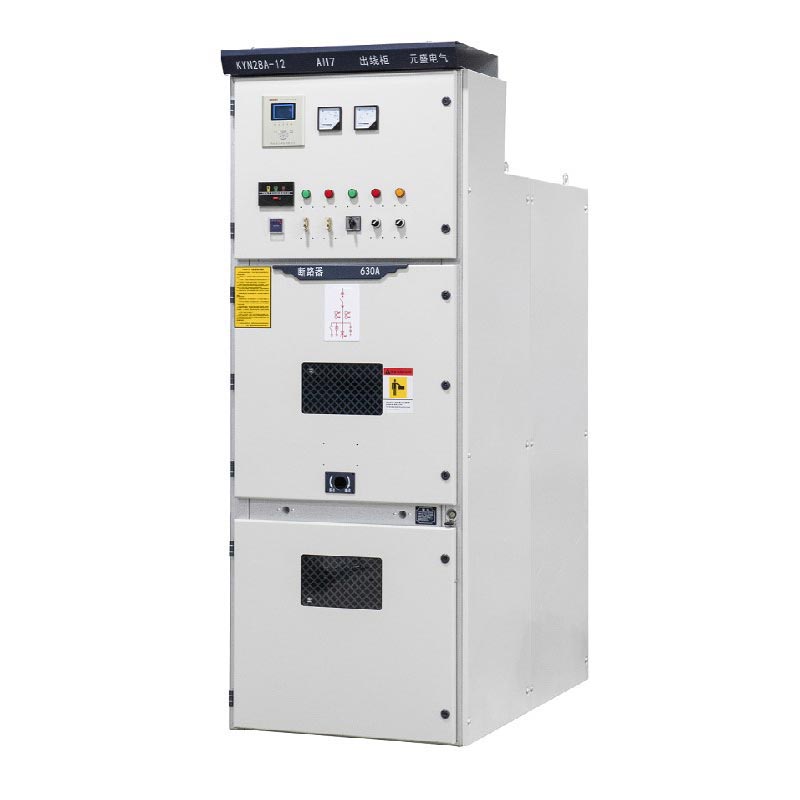

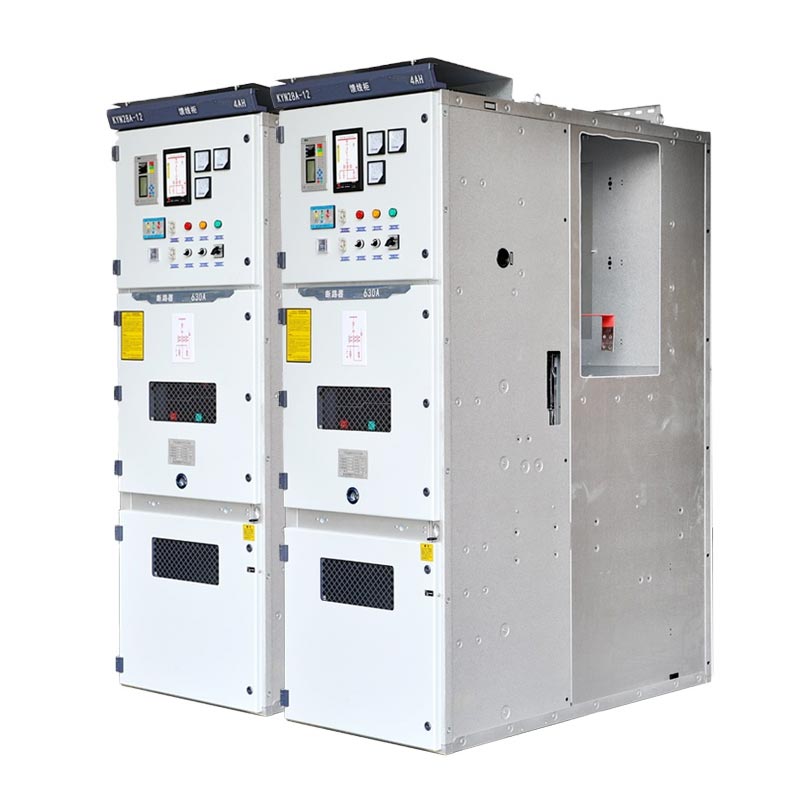

11kv Mv Vcb パネル

11kV MV Vcb パネルは、産業グレードの高信頼性の中電圧配電として位置付けられています 設備、 11kV 以下の電圧システムに適しており、単一バスバー、セグメント化された単一バスバー、またはダブルバスバーで使用できます。 バスバー 建築。 IEC 60298、IEC 694、GB3906-2006、ドイツ DIN VDE 0670 などの規格に厳密に準拠しています。 そして プロセス全体を通じて標準化された制御を備えた ISO マネジメント システム認証を受けています。

低圧開閉装置

高圧開閉装置

コアパラメータと構造上のハイライト

1. コアパラメータ

定格電圧11kV（3.6～12kV対応）、三相AC 50/60Hz、定格電流630A～2500A（カスタマイズ可能）、 短絡遮断電流25kA～40kA、保護等級IP4X（筐体）、マルチシステム対応 建築。

2. 構造上のハイライト

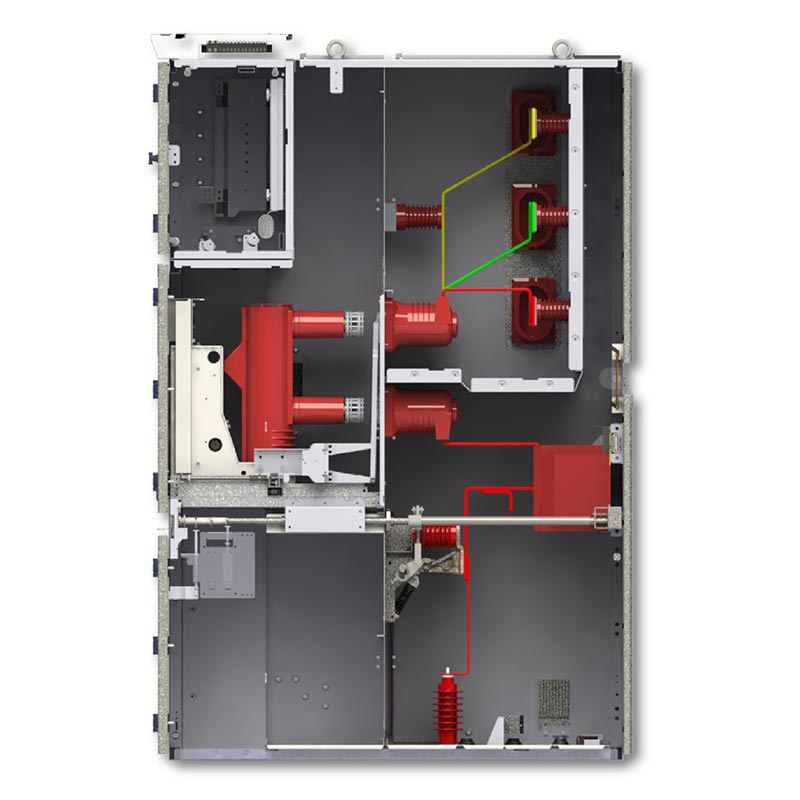

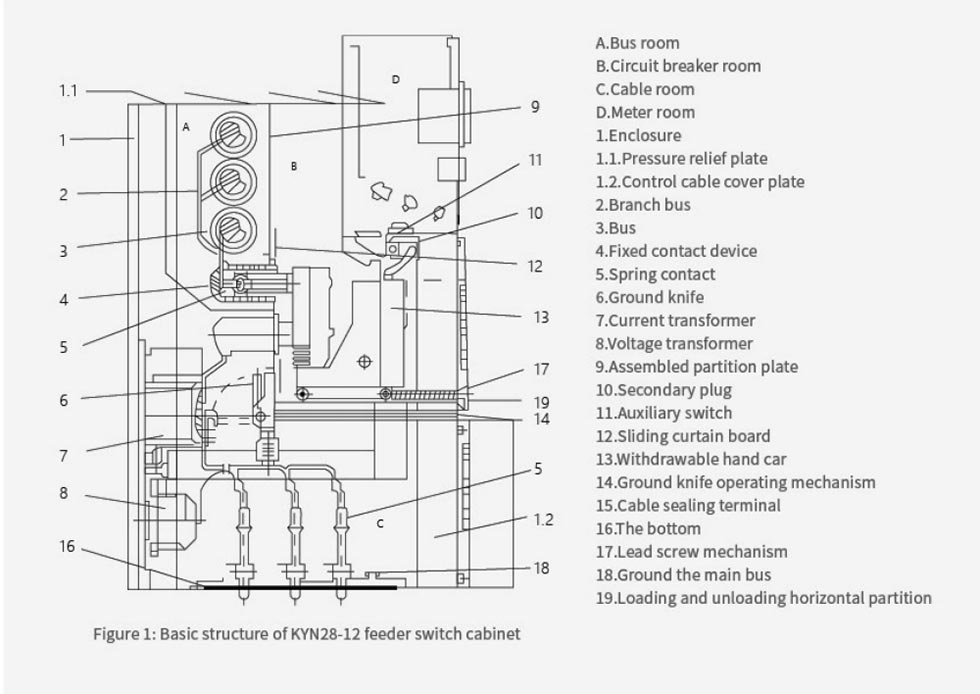

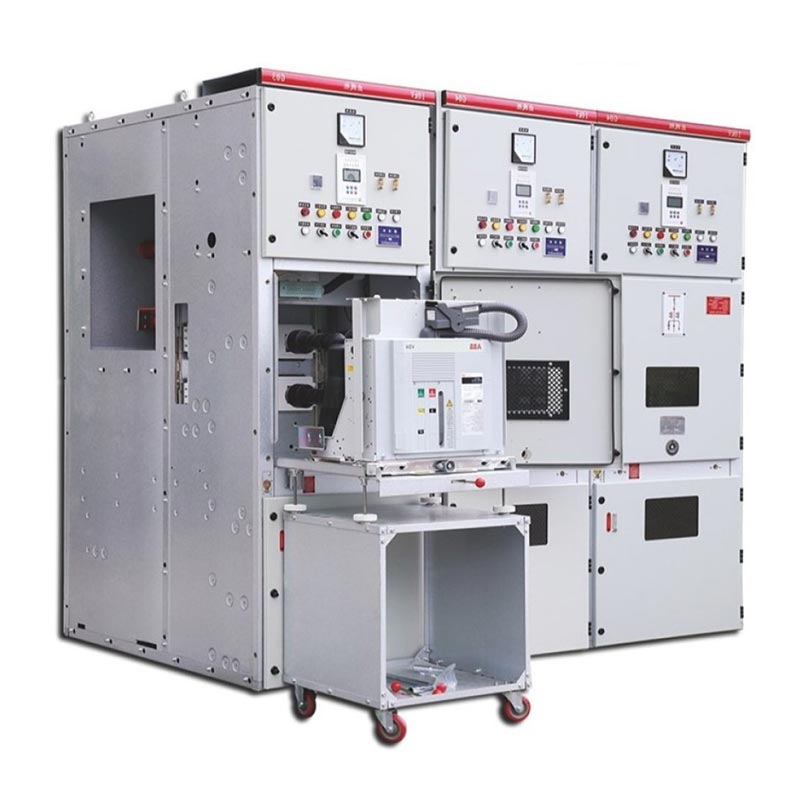

金属被覆の引き出し可能な構造、4 つの独立したコンパートメント、中央に配置されたハンドカートでメンテナンスが簡単。 総合的な5つの安全性インターロックシステム、機械的+電気的な二重保護を装備しており、 誤操作を排除する。強力な環境適応性があり、さまざまな屋内作業条件に適しています。

主な利点

1.信頼性の高い性能：高速応答、長い機械寿命を備え、頻繁な使用に適した真空サーキットブレーカー 複数のシナリオでの運用。

2.安全で便利：完全に密閉された保護、効率的なメンテナンスのための手押し車の設計、インテリジェントなサポート 遠隔操作と保守。

3. グローバル品質: 中国を拠点とするメーカー、標準化された工場が生産能力と品質を保証します。として 高品質のサプライヤーであり、複数の地域に輸出し、フルサイクルのサービスを提供します。

実際の応用例

事例 1: 東南アジアの 110kV 変電所における 11kV 配電プロジェクト

1. プロジェクトの背景: この変電所は地域の中核的な電力供給ハブであり、安定した 11kV 電力を必要とします。 周辺の工業団地や住宅地への供給も可能です。機器には高い信頼性と信頼性が求められます。 準拠しており、地域の 50Hz 電力システムと互換性があります。

2. アプリケーション ソリューション: Usune がカスタマイズした 28 KYN28A-12 11kV MV VCB パネル、セグメント化された単一バスバーを採用 アーキテクチャを採用し、デュアル回路電源要件を満たす VS1 真空サーキットブレーカーを装備しています。

3. 導入結果：試運転から 3 年間、装置は故障なく稼働しています。 雷雨や高温などの極端な条件下での複数のテストに合格しました。 配電と障害保護を正確に完了し、変電所の「停電ゼロ」の達成を支援します。 運営と保守」を行っており、地元の電力部門から高い評価を受けています。

事例 2: 欧州の自動車製造工場における高圧配電アップグレード

1. プロジェクトの背景: 工場のプレス加工および塗装作業場では、非常に高い電力要件が必要です。 供給の安定性が低下するため、11kV 配電システムへのアップグレードが必要になります。機器は EU に準拠する必要があります IEC規格に準拠しつつ、メンテナンス性やスペース活用性も考慮。

2. アプリケーション ソリューション: 16 枚の薄根 11kV MV VCB パネルが選択され、中央に配置された手押し車が採用されました。 シングルバスバーシステム対応、結露防止ヒーターとインテリジェント機能を搭載した構造 温度と湿度の監視モジュール。

3. 導入結果: この装置はヨーロッパの 50Hz/60Hz デュアル周波数システムに完全に適応します。 設置は通常の工場での生産には影響せず、メンテナンスのために手押し車をすぐに引き出すことができます。 アップグレード後、工場の電源故障率は 90% 減少し、継続的な生産ニーズに対応しました。 自動車製造の。

作業環境

1.周囲温度: 最高 +40 °C、最低 -10 °C。
2.相対湿度: 日平均 ≤ 95%、月平均 ≤ 90%;
3.高度: ≤ 1000 m;
4.震度：8級以下。
5. 機器は、火災や爆発の危険、深刻な汚染、化学薬品のない場所に設置する必要があります。 腐食、強い振動。
6. GB で指定された通常の要件を超える環境条件で機器が使用される場合 3906、関連する取り決めは、ユーザーと製造業者によって合意されるものとします。

技術仕様

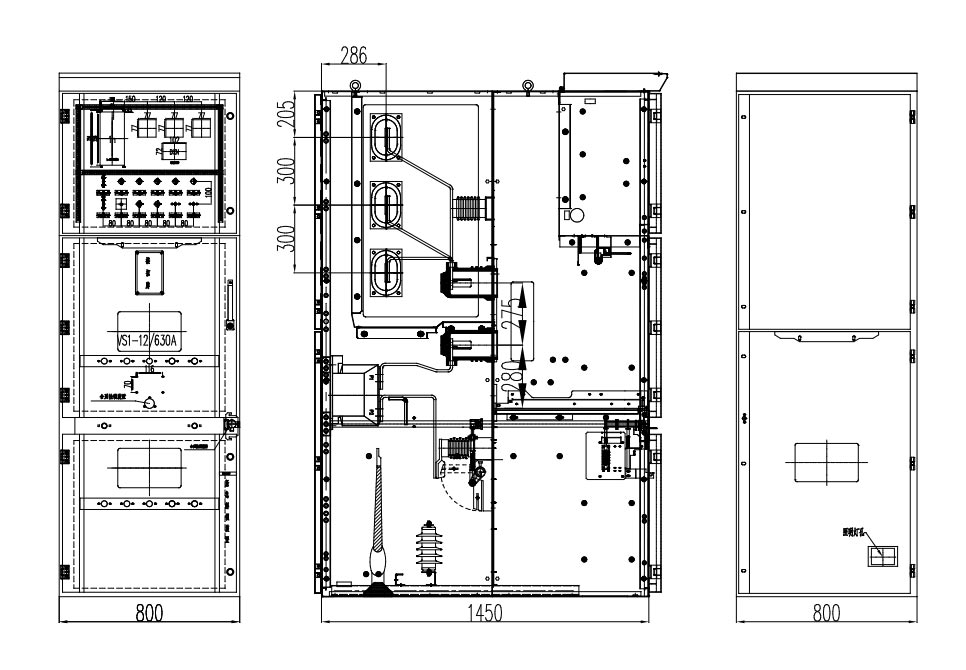

製品外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1：5重連動機能はありますか？

A: 機械式・電気式の二重化により誤操作防止サーキットブレーカーなど5大機能を搭載 連動して誤操作を防ぎます。

Q2: 11kV MV Vcb パネルは 10kV システムと互換性がありますか?

A: 完全な互換性があり、変更は不要で、既存の機器を直接置き換えることができ、パラメータのカスタマイズも可能です。 サポートされています。

Q3: 輸出コンプライアンスとアフターサービスは?

A: 国際規格に準拠しており、地域の認定をカスタマイズできます。中国の素早い対応 工場、および世界中の販売店からの現地のアフターサービス。

ブランドと工場の強み

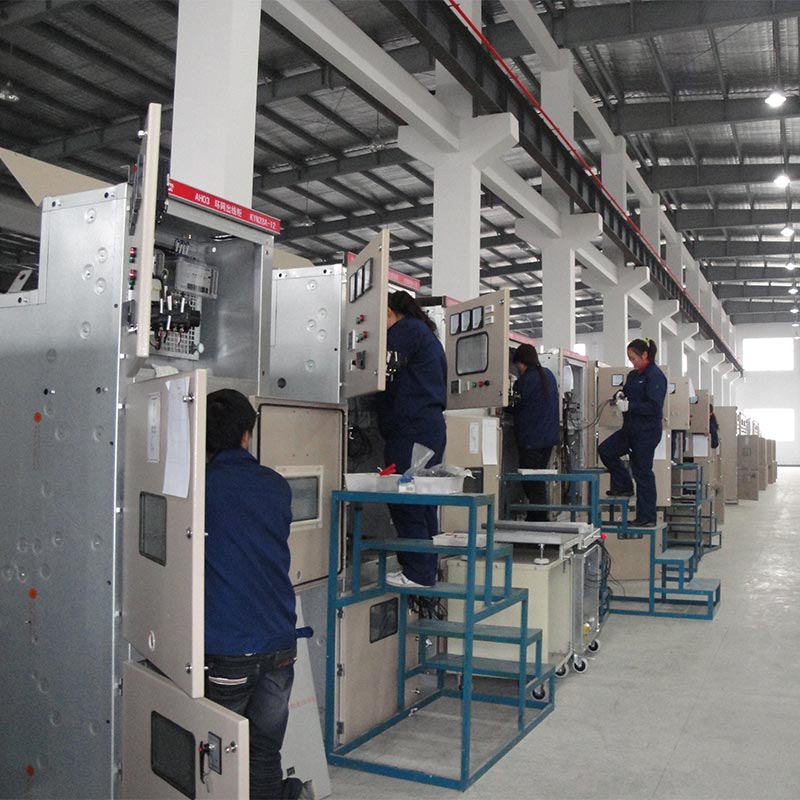

ウスネは、年間 5,000 枚を超えるパネルの生産能力を持つ中国の中核工場に依存しています。自慢です 研究開発、製造、販売を統合したデジタル化されたエンドツーエンド管理。その製品は30以上をカバーしています 国々、 同社は、世界中の顧客にとって信頼できる中圧配電のサプライヤーおよびメーカーとなっています。
