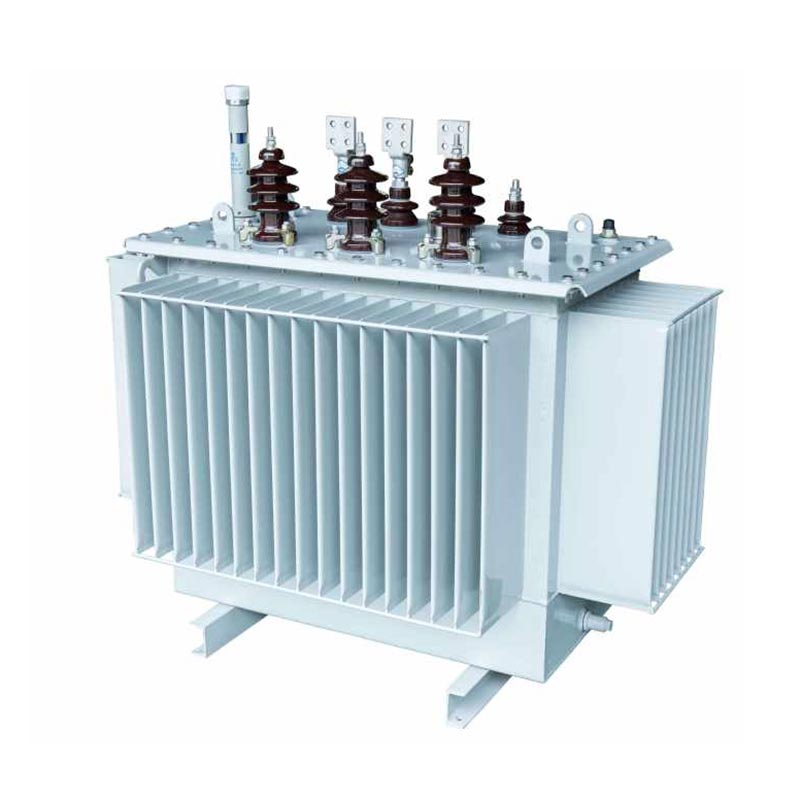

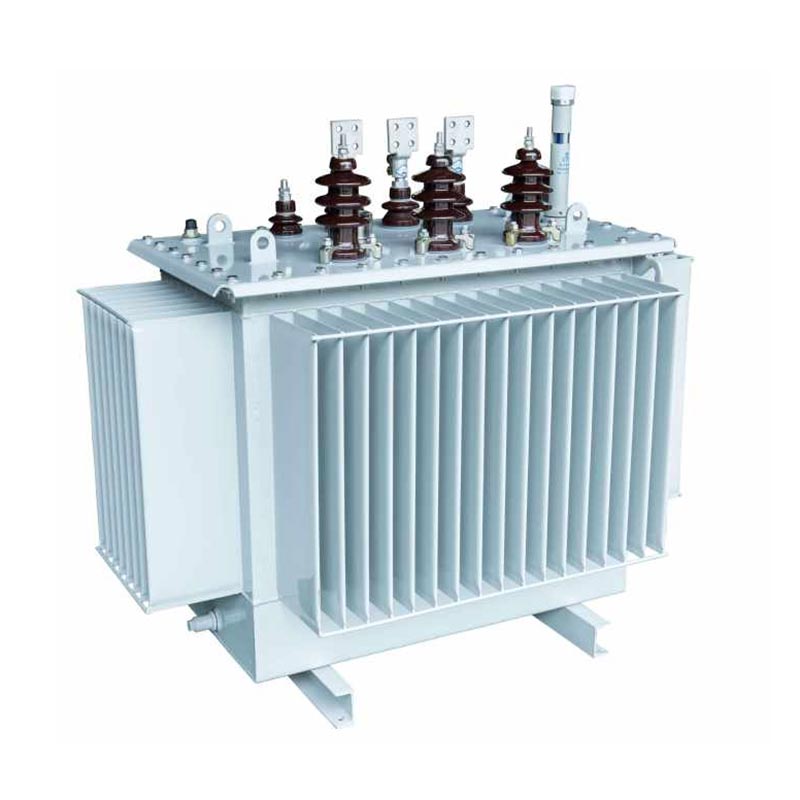

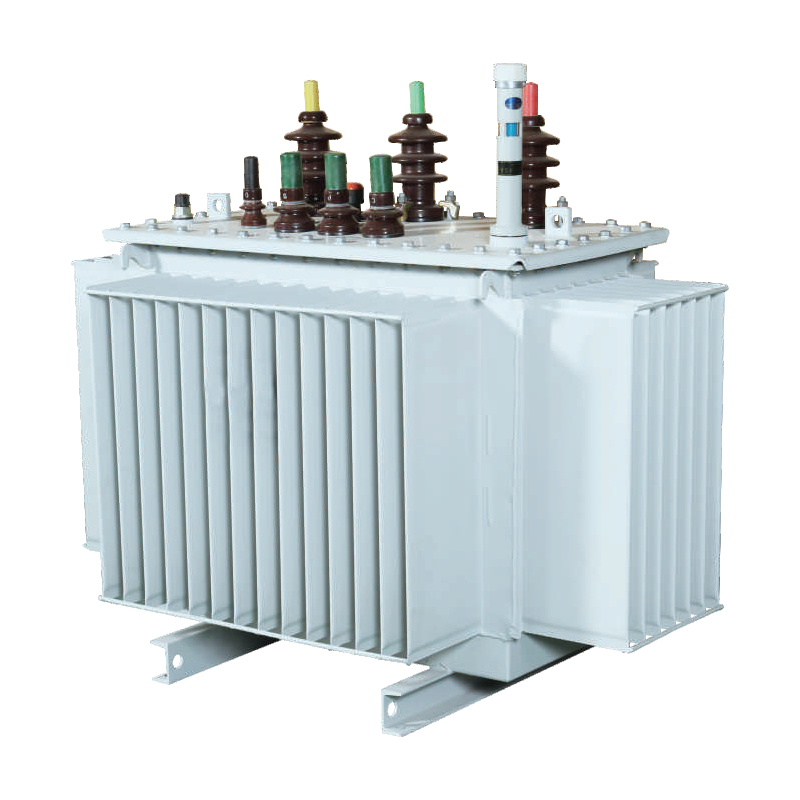

三相オナン配電変圧器

USUNE 3 相オナン配電変圧器 (ONAN) は、USUNE によって独自に開発、製造されています。 研究開発・生産・販売を一貫した専門メーカーです。パワーのために特別に設計されています 現代の都市部や農村部、工業や鉱業の流通ニーズに応え、次のような問題を解決します。 従来の変圧器は効率が低く、エネルギー消費が高く、安定性が劣っています。製品は製造されています USUNEの標準化された工場で、厳格な品質管理システムに依存して、各機器が確実に 国際業界基準を満たしており、さまざまな過酷な動作条件下でも安定して動作します。

三相オナン配電変圧器は、正三角形の三次元巻鉄心を採用しています。 配置により、磁気回路内のエアギャップが排除され、より緊密な巻線と可能な限り短い巻線が実現されます。 三相磁気回路の長さ。コアカラムの断面積は円形に近く、最適化されています。 磁気回路構造により、エネルギー消費と動作ノイズを低減し、三相バランスを実現し、 3次高調波成分を低減し、効率的かつ安定した電力供給の基盤を築きます。

この製品は、都市および地方の電力網のアップグレード、および産業および鉱業の企業シナリオに適しています。 モジュール式およびプレハブ変電所と完全に適合し、信頼性の高い電源サポートを提供します。として プロの電源機器サプライヤーである USUNE は、広範な研究開発と製造の経験を持ち、 顧客のニーズに応じてカスタマイズされたソリューション。

製品の主要な機能

1.コア

三相大南配電変圧器は、優れた特性を有する高品質方向性珪素鋼板を使用しています。 透磁率と低損失。 45°のシームカットを備えたドイツのGEORGクロスカッティングマシンを使用して、 コアの精度と磁気漏れの低減。珪素鋼板を多段円形に折り曲げます。 断面を改善し、磁気回路を最適化し、ノイズと消費電力を削減し、エネルギーを向上させます。 効率性。

2. コイル

高圧コイルは円筒形、低圧コイルは円筒形または箔タイプであり、効果的に改善されます。 短絡および落雷に対する耐性。コイル設計は合理的で、均一な磁気回路を備えています。 分配し、局所的な過熱を軽減し、耐用年数を延ばし、安定した動作を保証します。

3. オイルタンク

ドイツGEORG社製波形オイルタンクを使用した高品質精密冷間圧延鋼板製 生産ラインで構造強度と密閉性を確保します。表面には防錆コーティングが施されており、 石油化学プラントなどの過酷な環境に適しており、環境保護要件を満たしています。の 波形構造は放熱性とオイルの熱膨張収縮への適応性を兼ね備え、 密閉設計によりオイルの劣化が遅くなり、変圧器の寿命が延びます。

4. 絶縁構造

三相オナン配電変圧器は絶縁性に優れたA種絶縁構造を採用しています。 高電圧の衝撃に耐える性能を備えています。高電圧コイルと低電圧コイルを配置 同心円状に配置し、コイル間隔はオイルギャップの少ないボール紙スリーブを使用することで絶縁性能を高め、 ショートを防止し、安全で安定した動作を保証します。

製品型式

USUNE 3 相オナン配電変圧器 (ONAN) は、10KV、20KV、36KV の 3 つの電圧レベルをカバーし、要件を満たす さまざまな配電ニーズに対応します。お客様の実際の負荷、コア仕様、 と設置シナリオを組み合わせて、柔軟なソリューションを提供します。

製品タイプ

経済効果と省エネ

1. 電気代 (人民元/年) = [無負荷損失 (kW) + 負荷損失 (kW) × (平均負荷率)²] × 365 (日) × 24 (時間) × 電気料金
2. CO2排出量＝[無負荷損失(kW)＋負荷損失(kW)×(平均負荷率)²]×365(日)×24(時間)×排出量 係数 (kg-CO₂/kWh)

この製品の無負荷損失と負荷損失は従来の変圧器よりも大幅に低く、大幅な損失を削減します。 ユーザーの電気代とCO2排出量。 USUNEは中国に根ざしたメーカーとして、グリーンのコンセプトを貫きます。 開発、製品設計の継続的な最適化を行い、電力業界の持続可能な発展を促進します。

アプリケーションシナリオ

1. 都市および地方の電力網のアップグレード: 電力網の安定性と効率を向上させ、電力網の問題を解決します。 電力供給が不十分で、エネルギー消費が高くなります。

2. 産業および鉱業企業: 高出力、安定した電力供給の需要に応え、過酷な環境にも耐えます。 環境を整え、生産設備の稼働を保証します。

3. モジュール式変電所およびプレハブ変電所: コンパクトな構造、設置とメンテナンスが容易で、土地の削減が可能 面積と建設費。

技術的パラメータ

10kV S11シリーズ三相油入配電変圧器

注: 定格容量が 500 kVA 以下の変圧器の場合、表のランプより上の負荷損失は に該当する Dyn11 接続グループ、およびランプより下の負荷損失は Yyn0 接続グループに適用されます。

10kV S13シリーズ三相浸漬配電変圧器

10kV S14シリーズ三相油入配電変圧器

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

1. あなたは工場ですか、それとも商社ですか?

工場では、価格が合理的で競争力があることを保証できます。

2. 価格はいつわかりますか?

通常、お問い合わせをいただいてから24時間以内にお見積りをさせていただきます。

3. 製品にロゴや社名を印刷できますか?

はい、もちろんOEMも承ります。

4. リードタイムはどれくらいですか?

納期は注文数量によって異なりますが、通常は支払いを受け取ってから 15 ～ 20 日以内です。

5. 品質管理プロセスはどうですか?

すべての製品は付属品から検査され、出荷前に定期テストが実施されます。 私たちの工場。

6.販売後の品質問題を解決するにはどうすればよいですか?

品質問題の写真またはビデオを撮り、チェックと確認のために当社に送信してください。 1〜3日以内に満足のいくソリューションを提供します。

7. 保証期間は何ですか?

出荷日から12か月。

8. 当社を選ぶ理由

● 当社は14年以上この分野に特化しており、経験豊富な研究開発チームが設計を行っています。 顧客の特別な要求に基づいてプロジェクトごとに開発作業を行います。
●部品から完成品まで非常に厳格な品質管理手順を実施しています。
● 15〜20日以内の安定した生産期間。
●製品の完全なテストレポートを用意しています。
● ワンステップのソリューションを提供します。
