KYN61-40.5 屋内メタルクラッド引き出し式 AC 開閉装置は、次のように設計されています。 40.5kV、50/60Hz 三相交流配電システム。 ABBの採用 標準化されたアウトラインデザインとヒューマンマシンインターフェースのコンセプト、 高電圧開閉装置は、実証済みの KYN61 コンパートメント構造と ABB スタイルの工業的な外観と高度な操作安全機能。
信頼性の高い中電圧配電アプリケーション向けに設計されており、 KYN61-40.5 スイッチギヤは、優れた機械的強度、電気的強度を提供します。 変電所、発電所、および発電所の性能とメンテナンスの利便性 産業用電力システム。
KYN61-40.5 スイッチギヤのキャビネット本体は高品質の材料を使用して製造されています。 アルミ亜鉛メッキ鋼板をCNC曲げ技術で加工。の 構造は溶接を使用しない高強度ボルト締め組立方式を採用し、 優れたキャビネット剛性、寸法精度、長期的な機械的安定性を備えています。
標準的なキャビネットの寸法は次のとおりです。

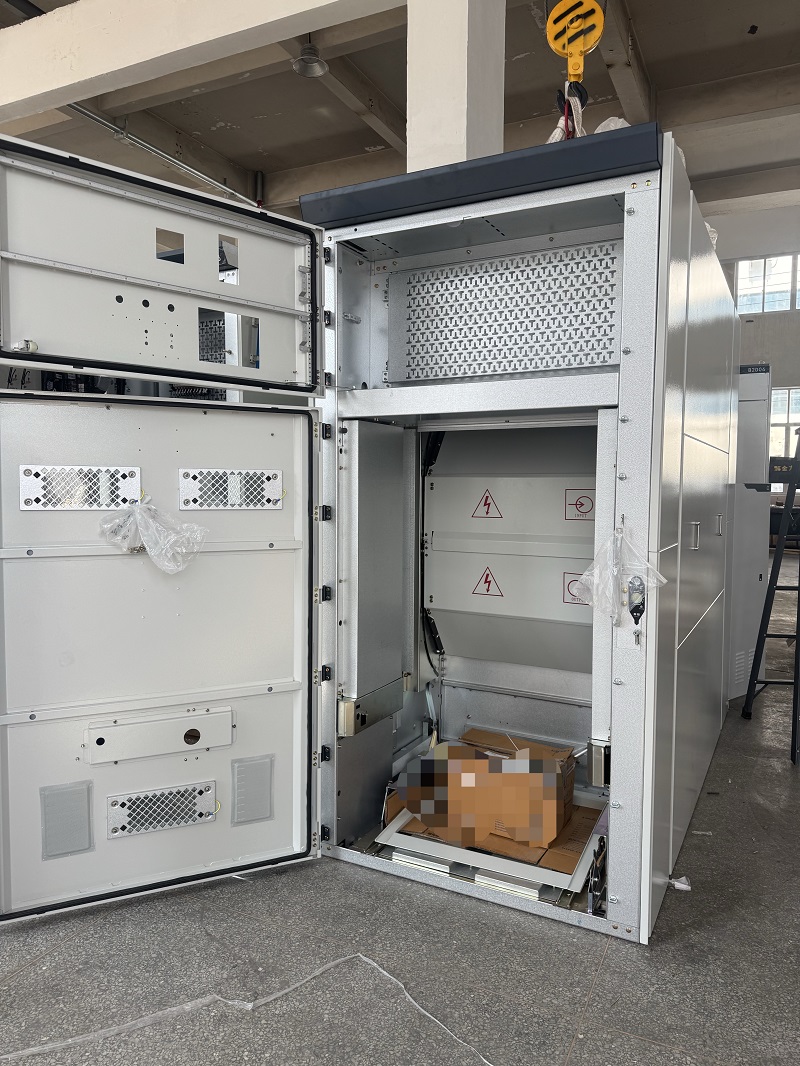

エンクロージャは接地された金属パーティションによって 4 つの独立した部分に分割されています。 コンパートメント:
各コンパートメントには独立した圧力逃がしチャンネルがあり、効果的に圧力を逃がします。 アーク内部の圧力を解放し、操作の安全性を向上させます。
KYN61-40.5 スイッチギヤのフロント パネルは統合操作設計を採用しています。 計器観察窓、機械式操作ハンドル、手押し車の位置 インジケーター、ロック機構、警告ラベルがわかりやすく配置されています。 整理されたレイアウトにより、オペレーターが機器の状態をすぐに確認できるようになります。
最適化された換気グリルは、熱を効率的に放散しながら、 すっきりとした統一感のあるキャビネット外観。エンクロージャ保護定格は次の値に達します IP4X、およびサーキットブレーカーコンパートメントのドアが開いている場合の保護レベルは IP2X です。 開いた。
KYN61-40.5 スイッチギアは、ABB HD4 および VD4-40.5 と完全な互換性があります。 引き出し可能な真空サーキットブレーカー、および ABB REF シリーズ保護リレー。 これにより、ABB 互換スイッチギアを必要とするプロジェクトにとって理想的なソリューションになります。 構成。
引出し式手押し車は床置き式スクリュー推進機構を採用しており、 ABB 真空回路にスムーズな動作と優れた互換性を提供します。 ブレーカー。機械的要素を統合した完全な 5 つの防止連動システム ABB 安全ロジック概念に従った電気安全保護機能。
デザイン、絶縁クリアランス、機械構造、電気的性能 KYN61-40.5 スイッチギヤは、以下を含む国際規格に準拠しています。
開閉装置は、温度上昇テストなどのプロジェクト要件をサポートします。 短絡耐性試験、および内部アーク分類試験を実施し、 要求の厳しい高電圧配電アプリケーションに適しています。
開閉装置は、ABB スタイルのキャビネット外観と標準化された操作を採用しています。 インターフェースデザイン、プロフェッショナルな工業的な外観と便利さを提供します。 操作経験。
ボルト締めされたモジュラーアセンブリ構造により、キャビネットの剛性が向上し、取り付けが簡素化されます。 インストールが簡単になり、メンテナンスや将来の拡張が容易になります。
接地された金属製パーティションにより、分離された機能コンパートメントが作成され、パフォーマンスが向上します。 オペレータの安全を確保し、効果的な内部アーク圧力解放保護を提供します。
開閉装置は、ABB 40.5kV 真空サーキットブレーカーに適合するように特別に設計されています。 優れた互換性とシステムを提供する保護装置 統合。
IP4X エンクロージャ保護と高度な安全設計を備えた KYN61-40.5 開閉装置は変電所、発電施設、産業用に適しています。 プラント、およびその他の中圧配電プロジェクト。
KYN61-40.5 スイッチギアは以下の分野で広く使用されています。
ABB 互換設計、堅牢な機械構造、高度な安全性を備えています。 KYN61-40.5 スイッチギアは、保護と IEC 規格への準拠を提供します。 中電圧配電要件に対する信頼性の高いソリューションです。それは届けます 長寿命、便利なメンテナンス、重要な電力の安定した動作 世界中のアプリケーション。
