空気絶縁リングメインユニット RMU とは何ですか?また、配電をどのように改善しますか?

アン空気絶縁リング本体（RMU）は、空気を絶縁媒体として使用し、信頼性の高い配電、回路スイッチング、およびネットワーク分離をサポートする中電圧開閉装置アセンブリです。その動作原理、主要コンポーネント、技術的評価、設置要件を理解することは、エンジニア、請負業者、機器購入者が産業施設、商業ビル、公共配電ネットワークに適したソリューションを選択するのに役立ちます。

記事の概要

このガイドでは、空気絶縁リング本体の仕組み、性能を決定する部品、技術仕様の評価方法、購入前に確認すべき内容について説明します。また、アプリケーションの一般的な課題、運用の安全性、回避可能なダウンタイムの削減に役立つメンテナンスの実践についても取り上げます。

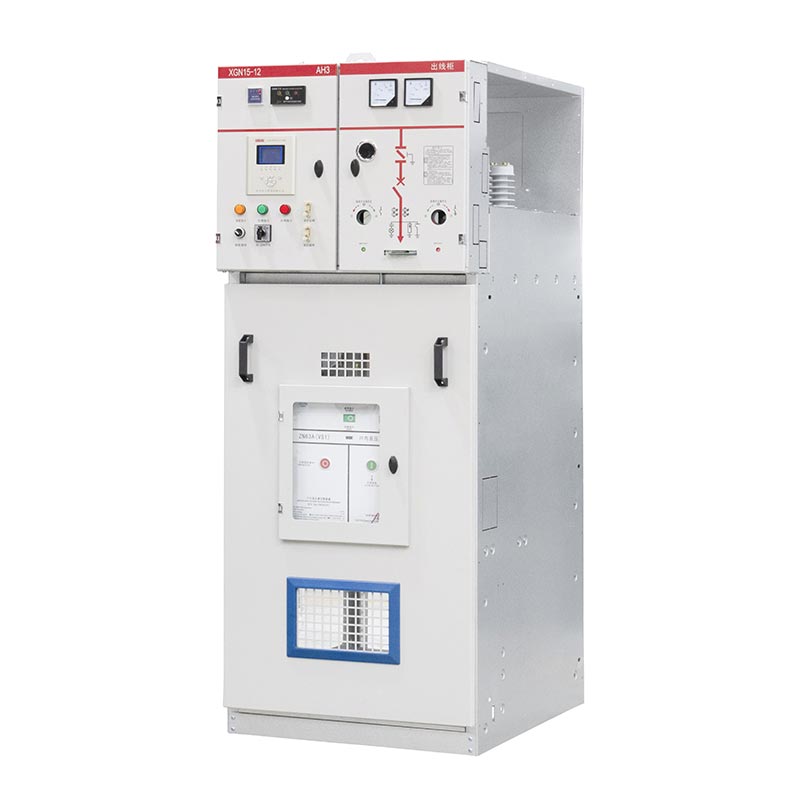

1. 空気絶縁リング本体RMUとは？

アン空気絶縁リング本体 RMUは、配電ネットワーク内の回路を接続、制御、絶縁するために設計された中圧電気開閉装置アセンブリです。該当する通電コンポーネントの周囲の断熱媒体として、これらのコンパートメント内の主要な断熱媒体として SF6 ガスを使用するのではなく、大気を使用します。

用語リング本体では、リング分散配置における機器の役割について説明します。通常、リングは複数の配電ポイントをリンクし、ネットワーク設計と動作構成が許可する場合には、異なる方向から変電所に電力が到達できるようにします。 RMU は、コンパクトな筐体内に複数のスイッチング機能を組み合わせ、配電事業者がフィーダと変圧器の接続を管理できるようにします。

電圧を変える配電変圧器とは異なり、RMU は中電圧回路の接続と切断を管理します。構成に応じて、負荷スイッチング、絶縁、接地、およびヒューズまたは回路ブレーカーによるフィーダ保護を提供できます。

重要な違い:空気絶縁 RMU は、他のすべての空気絶縁開閉装置アセンブリと必ずしも同一ではありません。機能ユニットの数、エンクロージャ設計、遮断デバイス、保護機能、および定格性能は、特定の製品設計によって異なります。

空気絶縁 RMU は、エンジニアが明確に定義されたスイッチング機能、ガスフリーの絶縁配置、および設置環境に適した構成を必要とするアプリケーションで使用されます。プロジェクトチームは、指定する前に、システム電圧、障害レベル、動作方式、利用可能なスペース、および該当するユーティリティ要件を確認する必要があります。

2. 空気断熱 RMU はどのように機能しますか?

空気絶縁された RMU は、入力リングフィーダと出力配電回路の間の接続を制御することで電力を管理します。一般的な 3 方向配置では、2 つの機能ユニットがリングケーブルセクションを接続し、3 番目の機能ユニットがローカルの変圧器フィーダに電力を供給または保護します。

正規分布演算

通常の運用中、スイッチングデバイスはネットワークの承認された運用計画に従って配置されます。多くの配電ネットワークでは、常開点を備えたリング状のケーブルレイアウトが使用されています。この構成により、必ずしもリング全体を閉ループとして動作させることなく、代替の供給ルートが維持されます。

障害の切り分けと電源の回復

ケーブルセクションに障害が発生した場合、保護装置が設計どおりに障害を検出または中断し、オペレーターまたは承認された自動化システムが影響を受けるセクションを隔離します。残りの健全なネットワークは、機器の定格、ネットワーク容量、保護調整、および切り替え手順が許可する限り、代替フィーダを通じて復元できます。

動作状態	RMU機能	運用目標
通常動作	指定された回線接続を維持します。	接続された負荷に電力を供給します。
計画的なメンテナンス	関連する回路を絶縁し、承認された接地手順を有効にします。	安全な作業条件を確立します。
ケーブル障害	システム保護スキームと連携して、影響を受けるセクションを中断または隔離します。	影響を受けるネットワークエリアを制限します。
ネットワークの復旧	許可されている場合は、許可された切り替えにより正常なセクションを再接続できます。	できるだけ安全かつ迅速にサービスを復元します。

負荷の切り替えと障害による中断を区別することが重要です。ロードブレークスイッチは、指定されたスイッチングデューティ向けに設計されています。すべての短絡電流を遮断すると想定してはなりません。障害保護には、調整されたヒューズとスイッチの組み合わせ、または適切な保護リレーを備えた回路ブレーカーが必要な場合があります。

3. 空気絶縁 RMU の主なコンポーネントは何ですか?

正確な内部レイアウトはメーカーやモデルによって異なりますが、ほとんどの設計はスイッチングデバイス、導体、絶縁構造、安全機構、およびオプションの監視装置を組み合わせています。

ロードブレークスイッチ

負荷遮断スイッチは、指定された通常の負荷開閉条件下で回路を接続または切断します。リング構成では、オペレータは入力ケーブルセクションと出力ケーブルセクションを制御できます。定格投入、遮断、および短時間の耐久能力は、意図された用途に適合する必要があります。

バスバーと電気接続

バスバーは、機能ユニット間の導電パスを提供します。材質、断面、接続品質、熱設計は、通電能力と温度上昇に影響します。ケーブル終端も、指定されたケーブルタイプおよび設置配置と互換性がある必要があります。

接地スイッチとインターロック

接地スイッチは、承認された動作シーケンスが許可する場合に、指定された絶縁回路セクションを接地する手段を提供します。機械的または電気的インターロックにより、禁止されたスイッチング操作を防止できます。これらのメカニズムは重要ですが、適用される安全手順に基づく絶縁と電圧の不在の検証に代わるものではありません。

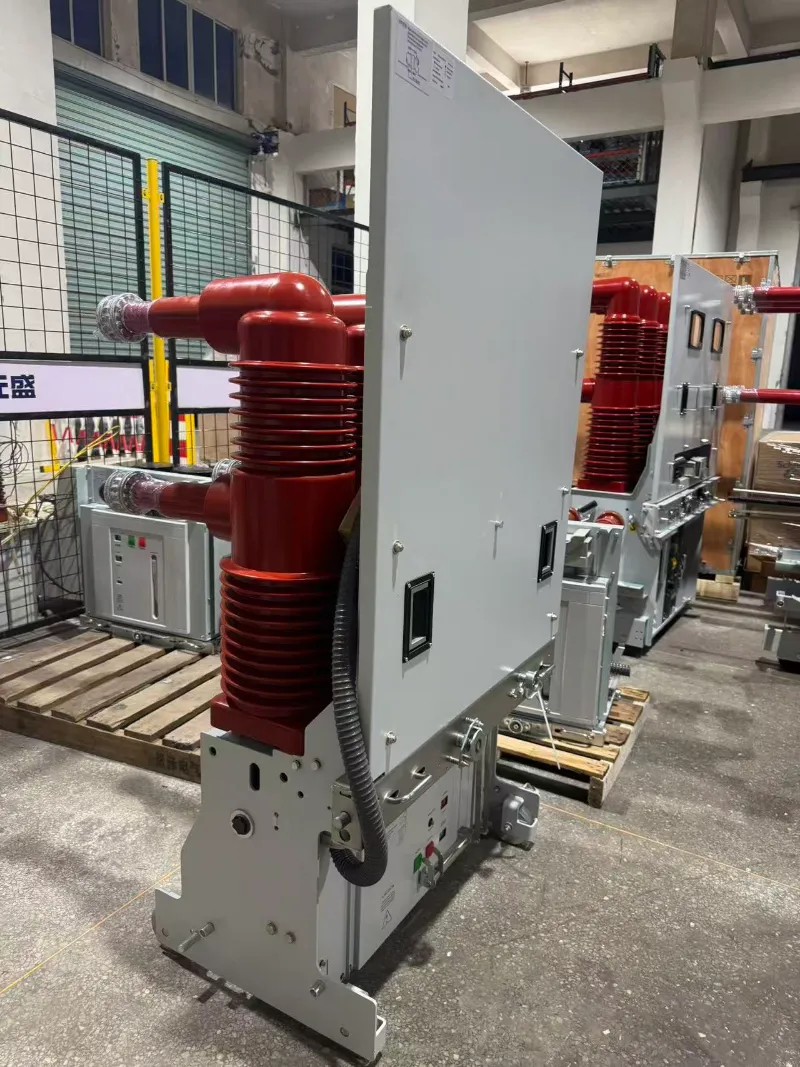

ヒューズとスイッチの組み合わせまたはサーキットブレーカー

変圧器フィーダには、ヒューズとスイッチの組み合わせ、または保護リレー付きの回路ブレーカーが使用される場合があります。適切なソリューションは、変圧器の特性、予想される故障電流、選択性の要件、およびネットワーク保護の考え方によって異なります。

絶縁体、エンクロージャ、および監視アクセサリ

絶縁サポートは必要な電気的クリアランスを維持し、通電しているコンポーネントをサポートします。エンクロージャは、製品に指定された環境および機械的条件から機器を保護します。オプションの電圧インジケーター、故障通過インジケーター、モーターオペレーター、通信デバイスを適切に統合すると、操作の可視性と遠隔制御が向上します。

技術図面を検討するときは、実際の単線図と機能単位のスケジュールを確認してください。類似した外観のキャビネットでも、異なる保護機能、インターロック、スイッチング機能を備えている場合があります。

4. 空気断熱にはどのような利点がありますか?

空気断熱は、特にプロジェクト所有者が関連コンパートメントでの SF₆ ベースの断熱を避けたい場合に、配電プロジェクトに実際的な利点をもたらします。これらの利点の価値は、機器の設計と動作環境によって異なります。

空気断熱コンパートメントでは SF₆ 要件なし:適切な設計により、これらのコンパートメントでの SF6 に関連する取り扱い、漏れの監視、および寿命後の回収に関する考慮事項が回避されます。
目に見えてアクセスしやすい配置が設計されている場合:構造によっては、訓練を受けた担当者がコンポーネントとスイッチ位置を検査しやすくするものもあります。正確なモデルに対してアクセシビリティを検証する必要があります。
モジュール構成:製品ファミリーが必要な組み合わせをサポートしている場合、さまざまな入力、出力、および変圧器フィーダの要件を満たすように機能ユニットを配置できます。
実際的なメンテナンス計画:空気絶縁セクションに SF₆ がなければ、電気的および機械的なメンテナンスは引き続き不可欠ですが、オペレーターはそれらのセクションのガス関連の保守作業を回避できます。
配布自動化のサポート:オプションのモーターオペレーターとモニタリングアクセサリは、リモートスイッチングとステータスレポートをサポートできます。

制限事項は何ですか?

空気絶縁設計では、一部のガス絶縁代替品よりも大きな電気的スペースと大きな設置面積が必要となる場合があります。湿度、汚染、結露、標高、筐体の状態も断熱性能に影響を与える可能性があります。ガスフリー設計は、あらゆる環境においてメンテナンスフリーの動作や優れたパフォーマンスを自動的に意味するわけではありません。

購入者は、絶縁媒体のみに基づいて RMU を選択するのではなく、完全な機器構成、設置コスト、ライフサイクル要件、環境条件、適用される規制を比較する必要があります。

5. 空気絶縁 RMU はどこで使用されますか?

空気絶縁リングメインユニットは、電圧定格、保護構造、筐体構造、および承認された設置条件に従って、さまざまな中電圧配電アプリケーションに対応できます。

産業プラント

工場および加工施設は、中圧配電機器を使用して変圧器、生産エリア、その他の電気負荷に電力を供給します。 RMU はフィーダの分離をサポートし、サイト全体に不必要な影響を与えることなくメンテナンスチームがネットワークセクションを管理できるようにします。

商業および住宅開発

オフィス複合施設、アパート開発、商業施設、複合用途プロジェクトでは、地域の配電変電所で RMU を使用する場合があります。コンパクトな機能配置により、計画された電気インフラストラクチャ内の複数の変圧器フィーダの管理が簡素化されます。

公共事業配信ネットワーク

配電事業者は、フィーダセクションを制御し、復旧手順をサポートするために、ネットワーク接続ポイントに RMU を設置する場合があります。選択したユニットは、ユーティリティ固有の保護、切り替え、設置、および文書化の要件を満たしている必要があります。

再生可能エネルギーおよびインフラストラクチャープロジェクト

太陽光発電設備、インフラ施設、その他のエネルギープロジェクトでは、集電回路、変圧器、配電ネットワークの間で中電圧のスイッチングが必要になる場合があります。 RMU は、実際の故障の寄与、スイッチングデューティ、および系統接続設計に従って選択する必要があります。

屋外または海岸に設置する場合、プロジェクトチームはさらに、筐体の保護、耐食性、温度範囲、結露の制御、およびケーブル入口のシーリングを評価する必要があります。特定のモデルの適合性は、メーカーが宣言したサービス条件に照らして確認する必要があります。

6. 購入者はどのような仕様を確認する必要がありますか?

空気絶縁 RMU を選択するには、公称電圧に一致させるだけでは不十分です。誤った定格や不適切な保護構成は、安全上のリスク、試運転の遅れ、高価な機器の変更を引き起こす可能性があります。購入者は、見積もりを依頼する前に、ネットワークパラメータとプロジェクト要件をメーカーに提供する必要があります。

仕様	何を確認するか	なぜそれが重要なのか
定格電圧	システムの公称電圧および最大動作電圧との互換性。	絶縁と機器の定格がネットワークに適合していることを確認します。
定格電流	バスバー、リングスイッチ、およびフィーダの電流定格。	予想される負荷に適さない機器の選択を防ぎます。
短絡性能	定格短時間耐電流、持続時間、および関連する開閉義務。	開閉装置を計算された障害レベルに一致させます。
機能構成	ウェイの数、リングスイッチ、変圧器フィーダ、拡張規定。	機器を単線図に合わせて配置します。
保護方式	ヒューズとスイッチの組み合わせ、または回路ブレーカーとリレーの配置。	正しい障害の解決と調整をサポートします。
断熱材と隙間	空気絶縁設計と必要な電気的クリアランス。	指定された条件下での誘電性能をサポートします。
設置環境	屋内または屋外での使用、高度、湿度、温度、汚染。	環境および断熱関連のリスクを軽減します。
エンクロージャの保護	指定された IP 評価とアクセス要件。	テストされた条件下での侵入に対する保護を定義します。
安全性の分類	必要な内部アークの分類、アクセス可能な側、電流、および継続時間。	プロジェクト固有の人員保護要件に対応します。
オートメーション	手動または電動操作、補助電源、信号、および通信プロトコル。	リモート監視またはSCADAとの互換性を確保します。
コンプライアンス文書	適用される規格、型式試験報告書、日常試験記録、および証明書。	技術的な承認とプロジェクトの承認をサポートします。

適用される規格を理解する

IEC 62271-200 は、関連する屋内および屋外アプリケーションを含む、1 kV を超え 52 kV までの定格電圧の AC 金属密閉開閉装置および制御装置アセンブリを対象としています。該当する版と修正は、プロジェクト仕様書と照らし合わせて確認する必要があります。機器の構成によっては、スイッチ、回路ブレーカー、スイッチとヒューズの組み合わせ、および接地装置に関する追加の規格も適用される場合があります。

参考として、IEC 62271-200 の公式出版物を参照してください。実際に提案されたモデルと構成についてコンプライアンスを検証する必要があります。製品が IEC 規格に準拠しているという一般的な表明は、適切なサポート文書の代わりにはなりません。

ご注文前の質問

提案された RMU は、承認された単線図およびケーブル配置と一致していますか?
定格電流と短絡能力はシステム検討に十分ですか?
どのような保護機能と接地機能が標準装備されていますか?
関連する構成について、型式テストの証拠と定期的な工場テストの記録は利用可能ですか?
寸法、ケーブル引き込み位置、基礎の詳細、メンテナンススペースは確認されていますか?
スペアパーツ、操作説明書、試運転サポート、および保証条件は明確に指定されていますか?

7. 安全性と設置の要件は何ですか?

中圧開閉装置の設置は、承認された図面、地域の電気規制、メーカーの指示、およびサイト固有の安全手順に従って、資格のある担当者が実行する必要があります。機器には危険な蓄積または誘導された電気エネルギーが含まれている可能性があるため、試運転とメンテナンスは視覚的なスイッチの位置だけに依存してはなりません。

サイトの準備

納入前に、基礎、ケーブルトレンチ、ケーブル屈曲スペース、アクセスルート、換気要件、および動作スペースが承認された図面と一致していることを確認してください。設置エリアは指定された環境制限内に維持され、安全な操作とメンテナンスが可能である必要があります。

ケーブルの終端とアース

互換性のあるケーブルアクセサリを使用し、製造元の終端指示に従ってください。導体の準備、接続トルク、相の識別、絶縁状態、および接地接続を確認します。終端が正しく取り付けられていないと、過熱、部分放電、絶縁劣化、または電気的故障が発生する可能性があります。

試運転チェック

試運転は、製品設計とプロジェクトの要件を反映した承認済みのテスト計画に従う必要があります。一般的なチェックには、機械動作、インターロック、配線、接地導通、保護設定、制御回路、および関連する電気試験結果の検査が含まれます。正確なテストと合格基準は、資格のあるエンジニアによって定義される必要があります。

安全上の注意:中電圧回路で作業を行う前に、該当する場合は現場の正式な絶縁、ロックアウト/タグアウト、電圧の不在確認、および接地手順に従ってください。許可された担当者のみが装置を操作または保守してください。

8. オペレーターは空気断熱 RMU をどのように維持できますか?

空気絶縁 RMU は空気絶縁コンパートメント内での SF6 ガスの保守を回避しますが、それでもその設計、義務、使用年数、および設置環境に適したメンテナンスプログラムが必要です。予防メンテナンスは、機能停止や安全上のインシデントが発生する前に、劣化を特定するのに役立ちます。

推奨検査箇所

封入状態:腐食、物理的損傷、水の浸入、通気の遮断、シールの損傷がないか確認してください。
絶縁状態：承認された検査では、汚染、湿気、トラッキングマーク、亀裂、またはその他の劣化の兆候がないかどうかを確認します。
スイッチングメカニズム:製造元の手順に従って、操作機構、位置インジケータ、インターロック、および機械的状態を確認してください。
接続とケーブル:承認された方法を使用して、過熱、緩み、または絶縁損傷の兆候がないか、アクセス可能な終端および接続を検査します。
保護と制御:リレー設定、補助電源、アラーム、モーターオペレーター、および取り付けられている通信機能を確認します。
記録:検査、テスト結果、障害、切り替え操作、および是正措置を文書化します。

RMU はどのくらいの頻度で検査する必要がありますか?

すべての設置に適した単一の検査間隔はありません。メーカーのメンテナンススケジュール、適用される規制、ユーティリティ要件、およびサイトのリスク評価に従ってください。ほこり、湿気、腐食性、または負荷の高い環境にある機器では、より頻繁な状態チェックが必要になる場合があります。

所定の許可、隔離、およびテスト手順なしに、密閉または制限されたコンパートメントを開けたり、通電しているコンポーネントを調整したり、侵入作業を実行したりしないでください。異常な加熱、放電ノイズ、焦げる臭い、予期しないアラーム、または機械抵抗が発生した場合は、資格のある保守担当者に問題を直ちに報告してください。

9. プロジェクトチームが防止すべき一般的な問題は何ですか?

開閉装置プロジェクトの問題の多くは、通電前に始まります。明確な仕様、完全な文書化、および機器サプライヤー、電気設計者、設置業者、エンドユーザー間の調整により、回避可能な遅延を減らすことができます。

よくある問題	潜在的な影響	予防措置
誤った故障評価	機器は実際のネットワーク障害の負荷に耐えられない可能性があります。	承認前に故障調査結果と機器の定格を確認してください。
間違ったフィーダー構成	スイッチング機能や保護機能が欠落しており、再設計にコストがかかります。	単線図と機能単位のスケジュールを確認します。
互換性のないケーブルアクセサリ	取り付けが難しい、またはケーブル終端が信頼できない。	ケーブルの仕様と承認された終端キットを確認してください。
不適切な敷地条件	結露、腐食、断熱の問題、またはアクセス制限。	使用条件、筐体の設計、設置スペースを確認してください。
不完全なテスト文書	検査、受け入れ、または試運転の遅延。	調達時に必要な試験記録と証明書について合意します。
不明確なメンテナンス責任	検査を怠り、障害への対応が遅くなる。	操作手順、トレーニング、スペアパーツ、サービスサポートを定義します。

調達チームにとって最も効果的なアプローチは、見積もりを比較する前に技術要件を定義することです。提案された構成に追加のエンジニアリング、設置変更、またはサポートされていないアクセサリが必要な場合、初期価格が低いと、全体的な価値が最良にならない可能性があります。

10. よくある質問

空気絶縁リングメインユニット RMU の主な目的は何ですか?

その主な目的は、中電圧ネットワークにおけるスイッチング、絶縁、および配電接続を管理することです。構成に応じて、変圧器フィーダ保護も提供し、障害のあるケーブル部分の分離をサポートします。

RMU における空気断熱とは何を意味しますか?

これは、大気が関連する通電コンポーネントの周囲の断熱媒体として機能することを意味します。正確な絶縁配置は製品設計によって異なり、この用語自体がスイッチングまたはアーク遮断技術を定義するものではありません。

空気断熱 RMU は SF₆ フリーですか?

空気断熱設計により、関連する断熱コンパートメント内の SF₆ を回避できます。購入者はメーカーの技術文書を参照して、提案されたアセンブリ全体に SF6 またはその他の絶縁ガスが含まれているかどうかを確認する必要があります。

RMUと変圧器の違いは何ですか?

RMU は配電ネットワーク内の電気接続を制御および保護し、変圧器は電圧をあるレベルから別のレベルに変更します。これらは配電変電所に一緒に設置される場合もありますが、異なる機能を実行します。

空気絶縁 RMU は障害後に自動的に電力を回復できますか?

必ずしもそうとは限りません。基本ユニットには許可された手動切り替えが必要な場合があります。障害の自動分離または修復には、適切な保護、電動スイッチング、制御ロジック、通信、および承認されたネットワーク自動化スキームが必要です。

RMU を購入する場合、どの技術評価が最も重要ですか?

主要なパラメータには、定格電圧、定格電流、短絡耐性と短絡電流発生能力、スイッチング義務、保護構造、絶縁性能、環境条件、エンクロージャ定格、および必要な内部アーク分類が含まれます。

空気絶縁 RMU にはメンテナンスが必要ですか?

はい。オペレータはメーカーの保守スケジュールに従い、必要に応じてエンクロージャ、絶縁、スイッチング機構、ケーブル終端、接地システム、保護装置、およびオプションの制御装置を検査する必要があります。

中電圧金属封入 RMU に関連する規格はどれですか?

IEC 62271-200 は、定格 1 kV を超え、最大 52 kV までの該当する AC 金属密閉開閉装置アセンブリの主要な規格です。他の規格が個々のスイッチングおよび保護デバイスに適用される場合があります。プロジェクトチームは、必要なエディションと実際の製品のテストドキュメントを確認する必要があります。

バイヤーはどのようにして RMU メーカーを評価できますか?

メーカーの技術文書、製品構成オプション、該当する型式試験の証拠、定期的な工場試験手順、品質管理、設置ガイダンス、スペアパーツの入手可能性、保証条件、プロジェクト固有の要件を満たす能力を確認します。

プロジェクトに適した空気断熱 RMU を選択してください

信頼性の高い中電圧配電は、適切な機器構成、正確な技術仕様、および現場の状況を明確に理解することから始まります。産業用配電システム、商業開発、またはユーティリティネットワークプロジェクトを計画している場合でも、慎重に機器を選択することで、より安全な運用とより信頼性の高いメンテナンス計画をサポートできます。

浙江薄根電気株式会社配電機器を調達する際に、サプライヤーの評価に含めることができます。プロジェクトの電圧、定格電流、短絡要件、機能ユニット構成、設置環境、および適用される規格を共有して、適切な技術範囲を確立するのに役立てます。

中電圧開閉装置の要件を定義するのに助けが必要ですか?お問い合わせプロジェクトの仕様について話し合い、関連する製品ドキュメントをリクエストし、配電アプリケーションに適したソリューションを検討します。

技術的なメモ: 製品の構成と評価はモデルによって異なります。調達、設置、または通電の前に、すべての仕様、該当する規格、テスト文書、および操作手順を製造元および担当プロジェクトエンジニアに確認してください。
