都市送電網、新エネルギー発電、産業用電源システムの継続的なアップグレードに伴い、コンパクトでインテリジェントでメンテナンスの手間がかからない中圧開閉装置は、配電エンジニアリングに不可欠なコア機器となっています。のリング本体 サーキットブレーカー付XGN15 シリーズ SF6 空気絶縁リング メイン ユニットに代表される、その小さな設置面積、安定したパフォーマンス、強力な拡張性により、従来のかさばる開閉装置を徐々に置き換えてきました。このブログでは、浙江薄根電気株式会社を核として、製品の機能、完全な技術パラメータ、内部構造、動作仕様、アプリケーションシナリオ、サポートサービスを包括的に紹介します。

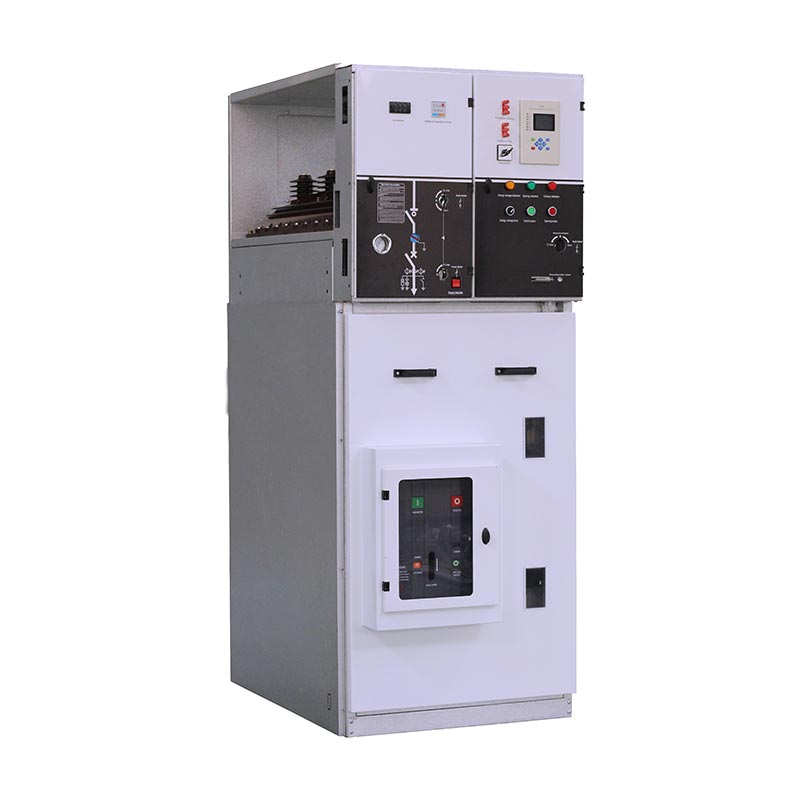

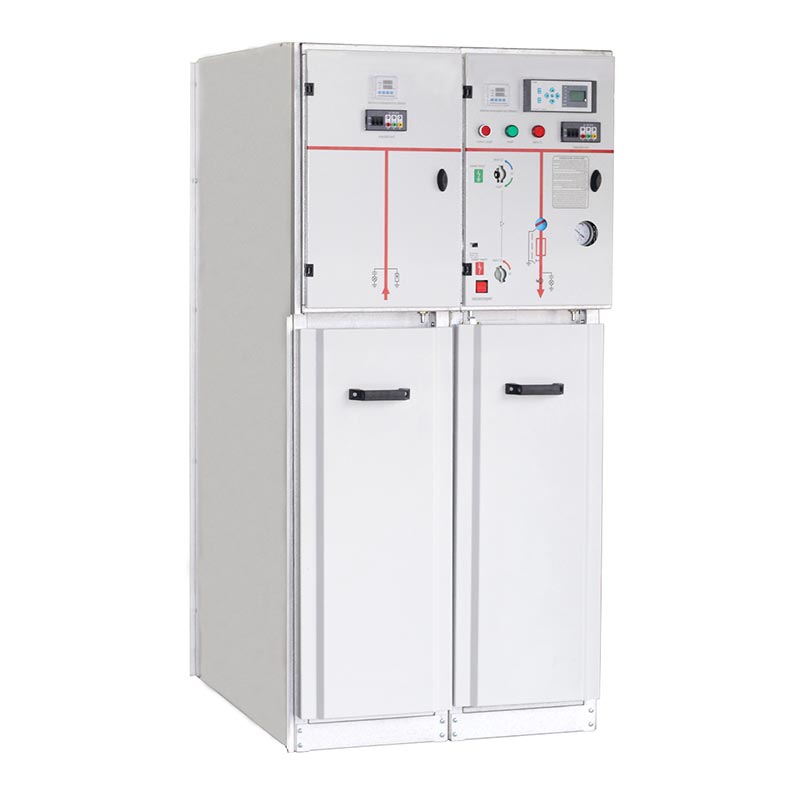

の リング本体 サーキットブレーカー付は、12kV ～ 36kV の中圧配電システム用に特別に開発された金属密閉型モジュラー開閉装置です。高度なSF6六フッ化硫黄ロードスイッチと空気絶縁技術を採用し、回路遮断、保護、監視、インターロック機能を1つのキャビネットに統合します。独自に開発・制作した浙江薄根電気株式会社、XGN15 シリーズ製品は、コンパクトなレイアウト、柔軟な操作、信頼性の高い機械的インターロックを備えています。
従来のスイッチキャビネットとは異なり、配電の自動化を目的としたリングメインユニットです。現場での施工やその後のメンテナンスの難易度を大幅に軽減し、さまざまな狭い設置スペースに最適です。同社の完全な研究開発、生産、テストシステムによってサポートされているため、すべての生産リンクは国際規格に厳密に準拠しており、複雑な配電環境でも製品の長期安定した動作が保証されています。これは、国内外の都市および地方の送電網改修、産業用および民生用電源、新エネルギーおよびその他の分野で広く推進されています。
サーキットブレーカー付きリング本体は、複数の中核となる強みを備え、中圧開閉装置市場で傑出しています。独立した研究開発テクノロジーと最適化された設計を組み合わせることで、その主な利点は次のように要約されます。
●多様なメインスイッチ構成：長寿命、安定動作、低メンテナンスコストを実現した自社製SF6ロードスイッチを標準装備。ユーザーは、さまざまな配電需要に適応して、遮断容量と安全保護レベルを向上させるために、真空サーキットブレーカーの設置を選択することもできます。
•デュアルオペレーションとインテリジェントアップグレード：手動と電動の両方の操作モードをサポートし、現場の多様な操作習慣に対応します。 FTUおよびRTUデバイスと組み合わせて、リモート制御、リモートシグナリング、リモート測定、リモート調整を実現し、配電自動化の「4つのリモート」要件を完全に満たし、インテリジェントなグリッド管理を実現します。
•高度な監視および保護技術：内蔵の高精度センサーと保護リレーにより、機器の動作状態をリアルタイムで監視し、障害に迅速に対応し、配電システムとオペレーターの安全を効果的に保護します。
•軽量で拡張可能な構造：最適化された組み立てスキームを採用しており、輸送、吊り上げ、設置に便利です。モジュラー設計により、自由な組み合わせやその後の容量拡張が可能となり、変化する市場の電力需要に柔軟に対応します。
●高い安全性とコンパクトサイズ：空気絶縁構造+信頼性の高い機械式インターロック装置により、誤操作を効果的に防止します。キャビネットのサイズが小さいため床面積が節約され、スペースが限られている変電所や配電室に最適な機器です。
安定して安全に運用していただくために、リング本体 サーキットブレーカー付,機器には動作環境に対する明確な要件があります。すべての製品は次の基準に従ってテストされています。
1.最大高度: ≤1000m
2.周囲温度範囲：-35℃〜45℃、最大温度差は25℃を超えてはなりません
3.湿度標準: 日平均相対湿度 ≤ 95%。月間平均相対湿度 ≤90%
4.耐震性：震度8度以下に適応
5.設置場所の要件: 激しい振動、衝撃、裸火、化学腐食、爆発の危険がないこと。
機器の寿命を延ばし、動作不良を避けるために、設置前に現場の環境を確認してください。
次の表は、XGN15 シリーズのすべての標準技術パラメータを示しています。リング本体 サーキットブレーカー付、12kV、24kV、および 36kV の 3 つの主流電圧レベルをカバーしており、調達およびエンジニアリング設計のリファレンスとして使用できます。
| S/N | 名前 | ユニット | 12kV | 24kV | 36kV |
| 1 | 定格電圧 | kV | 12 | 24 | 36 |
| 2 | 定格電流 | A | 630 | 630 | 630 |
| 3 | 定格閉ループ遮断電流 | A | 630 | 630 | 630 |
| 4 | 定格負荷遮断電流 | A | 630 | 630 | 630 |
| 5 | 定格短時間耐電流 | kA | 16 | 16 | 16 |
| 6 | 定格ピーク耐電流 | kA | 40 | 40 | 40 |
| 7 | 定格短絡電流 | kA | 40 | 40 | 40 |
| 8 | 定格電源周波数耐電圧（相間および相間） | kV | 28 | 50 | 70 |
| 9 | 定格電源周波数耐電圧（絶縁距離間） | kV | 32 | 60 | 80 |
| 10 | 定格耐雷電圧（相間および相間） | kV | 75 | 125 | 170 |
| 11 | 定格耐雷電圧（絶縁距離間） | kV | 85 | 145 | 195 |
| 12 | 定格転写電流 | A | 630 | 630 | 630 |
| 13 | 機械的耐久性 | 作戦 | M1 1000 | M1 1000 | M1 1000 |
| 14 | 電気的耐久性 | 作戦 | E1 | E1 | E1 |
| 15 | SF6ガス圧（20℃） | バー | 0.5 | 0.5 | 0.5 |
| 16 | 年間漏洩率 | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | 筐体保護等級 | / | IP3X | IP3X | IP3X |
のリング本体 サーキットブレーカー付複数のキャビネット タイプと柔軟なコンポーネント構成をサポートします。以下の表に示すように、さまざまなキャビネット本体には、12kV、24kV、および 36kV システムに対応するサイズ規格があります。
| いいえ。 | 開閉装置の種類 | オプションの構成 | 12kV 外形寸法（W×D×H、mm） | 24kV 外形寸法（W×D×H、mm） | 36kV 外形寸法（W×D×H、mm） |
| 1 | 受信/送信 LBS パネル | 負荷開閉器、接地開閉器、主母線 | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | 変圧器保護パネル | 負荷開閉器、接地開閉器、ヒューズ、主母線 | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | 計測パネル | トランス、ヒューズ、主母線 | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB出力パネル | ブレーカー、変流器、負荷開閉器、接地開閉器、リレー保護、主母線 | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB 発信（メーターパネル付き） | ブレーカー、変流器、変圧器、負荷開閉器、接地開閉器、リレー保護、主母線 | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 キャビネットの全体構造
のキャビネットリング本体 サーキットブレーカー付上下の独立したユニットに分かれており、明確な仕切りと強力な安全性を備えています。
1.母線室：キャビネットの上部に位置し、主母線が配電盤グループ全体を貫通し、キャビネット間の電力伝送を実現します。
2.主スイッチ室：エポキシ樹脂封止SF6ロードスイッチ、のぞき窓付き、オプションのSF6ガス濃度計を装備。
3.ケーブルルーム：ケーブル配線用の広々としたスペースで、避雷器、変流器、その他の付属品を装備できます。底板とキャビネットの扉は取り外し可能で、ケーブルの取り付けが簡単です。
4.操作機構と低電圧制御室：機械的インターロック、位置インジケータ、補助接点、トリップコイルなどのコンポーネントを装備し、さまざまな制御ループと測定器をサポートします。
XGN15 V モジュールリング本体は、真空遮断器、SF6 遮断器、インターロック機構、接地スイッチで構成されています。設置方法は正面固定と横固定があります。ブレーカーと負荷開閉器を連動させることができ、誤操作を防止します。
6.2 2 種類の動作機構
●タイプK（ダブル機能シングルスプリング機構）：ロードスイッチはレバーまたはモーターで独立して動作します。接地スイッチは圧縮バネによって駆動され、別のレバーによって操作されます。
●タイプA（二重機能ダブルスプリング機構）：ロードスイッチはスプリングエネルギー貯蔵を採用しており、レバー、モーター、またはボタンのトリップをサポートします。接地スイッチはスプリングドライブを備えた独立したレバーによって操作されます。
のすべての操作リング本体 サーキットブレーカー付キャビネットのドアを閉めた状態で行う必要があります。オペレーターは標準化されたプロセスに従う必要があります。
7.1 電源投入時の操作
1.キャビネットの扉が完全に閉まっていることを確認し、操作ハンドルを上部の穴に差し込み、ブレーキが離れる音が鳴り、アーススイッチが外れるまで反時計回りに180°回転させます。
2.ハンドルを下の穴に差し込み、閉まる音がするまで時計回りに180°回転させます。インジケーターは動作位置にあり、電源投入操作は完了です。
7.2 電源オフの操作
1.ハンドルを下の穴に挿入し、反時計回りに180°回転させて電源を切ります。ボタンが装備されている場合は、トリップボタンを直接押します。
2.ライブディスプレイが完全に消えて、ケーブルルームに電力が供給されていないことを確認します。ハンドルを上部の穴に挿入し、時計回りに 180°回転させて、アース スイッチを閉じます。キャビネットのドアのロックが解除され、電源オフ操作が完了します。
注: 各スイッチ操作の前に SF6 圧力計をチェックして、装置が通常の圧力範囲内で動作することを確認してください。
8.1 輸送と保管
●キャビネットを底板に固定するとフォークリフトでの移動が可能です。それ以外の場合は、一体型ホイスティングを使用してください。輸送中は装置を垂直に保ち、転倒させないでください。
•湿気、ほこり、腐食を避けるため、開閉装置を屋外に長期間保管しないでください。
8.2 メンテナンス規則
1.通常の使用状態で3年以内はメンテナンスフリーであり、バネ作動機構は無給油です。
2.定期メンテナンス周期は1年です。メンテナンス内容には、すべての電気コネクタの締め付け、真空引き、内部コンポーネントの検査が含まれます。
3.すべてのスイッチと接地スイッチの開閉テストを定期的に実施し、電気ループをテストして柔軟な動作を確保します。
4. リレー保護装置を動作させる前に検査およびデバッグしてください。
9.1 添付文書と付属品
各セットのリング本体 サーキットブレーカー付製品証明書、操作マニュアル、技術設計図、および特別な操作ハンドル 1 セットの完全な資料が付属しています。
9.2 必要な注文情報
製品を正確にカスタマイズするために、顧客は注文の際に次の情報を提供する必要があります：主回路配線図、開閉装置設置計画、コンポーネントモデル、補助ループ回路図、およびその他の特別な技術要件。
浙江薄根電気株式会社 は 2011 年に設立され、中国の有名な電力生産基地である楽清経済開発区にあります。同社の登録資本金は800万米ドル、4300㎡の近代的な生産工場と100人以上の専門従業員を擁しています。長年の開発を経て、低・中圧開閉装置生産ライン、高電圧遮断器生産ライン、エポキシ樹脂射出生産ラインの3つの中核生産ラインを構築しました。
同社は研究開発、生産、販売を統合しており、高電圧および低電圧の開閉装置、変圧器、相互インダクタ、高電圧回路遮断器、スイッチ付属品を網羅する完全な製品マトリックスを備えています。 ISO 9001、ISO 14001、ISO 45001の認証を取得しており、中国国家グリッド公司および中国鉄道建設総公司の認定サプライヤーとなっています。 14 年以上の業界経験を持つ同社は、経験豊富な研究開発チームと厳格な QC システムを備えており、OEM のカスタマイズをサポートしています。従来の生産サイクルは15〜20日以内に管理されており、すべての製品には信頼できる品質を保証するための完全なテストレポートが装備されています。
のリング本体 サーキットブレーカー付国内外の多くの主要プロジェクトに適用され、豊富なエンジニアリング経験を蓄積しています。
•航空宇宙打ち上げプロジェクト
・華能グループの化学プラントおよび発電所プロジェクト
・原子力発電所、水力発電所、石油貯蔵センター
・配電を支える都市部の住宅地、商業施設、景勝地
•318 国道、鉄道、トンネルおよびその他の輸送用電力供給プロジェクト
安定した製品性能と行き届いたアフターサービスは、エンジニアリング請負業者やエンドユーザーから満場一致で高い評価を得ています。
Q1: メーカーですか、それとも商社ですか?
A: 私たちは専門の直接工場です。全てリング本体 サーキットブレーカー付およびその他の電気製品は独自に生産されており、競争力のある工場直販価格です。
Q2: 問い合わせ後、どれくらいで見積書が届きますか？
A: 当社の営業チームは、詳細なご要望を受け取ってから 24 時間以内に正式な見積もりを提供します。
Q3: 製品のロゴや外観をカスタマイズできますか?
A: はい、OEM および ODM サービスをサポートしており、必要に応じてキャビネットに顧客のロゴや企業情報を印刷できます。
Q4: 標準的な生産リードタイムはどれくらいですか?
A: 納期は注文数量によって決まります。通常、商品は入金確認後15〜20日以内に配送可能です。
Q5: 品質管理プロセスはどのようなものですか?
A: 原材料、付属品から完成品に至るまでの全工程検査を実施しています。すべての機器は出荷前に定期的な工場テストを受け、複数のテストレポートが提供されます。
Q6: 販売後の製品品質の問題を解決するにはどうすればよいですか?
A：品質に問題が発生した場合は、写真またはビデオを私たちに送ってください。当社の技術チームは、1 ～ 3 日以内に的を絞ったソリューションを提案します。
Q7: 製品の保証期間は何ですか?
A：納品日より12ヶ月の保証サービスを提供しております。
Q8: なぜ私たちをあなたのサプライヤーとして選んだのですか?
A: 当社は 14 年以上の専門的な経験、強力な研究開発およびカスタマイズ能力、厳格な品質管理、安定した納期サイクルおよび完全なテストレポートを備えており、ワンストップの配電機器ソリューションを提供しています。
最新の中圧リングネットワーク電源の中核機器として、リング本体 サーキットブレーカー付コンパクトな構造、インテリジェントな機能、低メンテナンス、高い安全性を統合し、都市スマートグリッド、新エネルギー発電、産業用配電の発展トレンドに完全に適応します。強力な研究開発力、標準化された生産ライン、完璧な品質管理システムに支えられ、浙江薄根電気株式会社は、高品質でカスタマイズ可能なリング本体とフルセットのサポートサービスを世界中の顧客に提供します。
電力エンジニアリングの請負、電気機器の卸売、新エネルギープロジェクトの建設、都市送電網の改修など、当社の製品はお客様の多様な調達およびエンジニアリングのニーズを満たすことができます。製品パラメータ、カスタマイズされたスキーム、見積もり、プロジェクト協力の詳細について詳しく知りたい場合は、お気軽にお問い合わせください。お問い合わせ。当社の専門的な国際販売および技術チームがタイムリーに返信し、無料サンプルサポートと専門的な技術指導を提供し、世界中のパートナーと長期的なWin-Winの協力関係を確立することを楽しみにしています。
