高圧断路器

変圧器の中性点接地システム用の Usune GW8 および GW13 シリーズ高電圧断路器は屋外高電圧です 変圧器中性点接地システム用に特別に設計された電気機器。 50Hz/60Hz ACに対応 システムでは、40.5kV、72kV、および 110kV の電圧仕様が用意されています。その中心的な機能は安全に切り替えることです 無負荷状態での変圧器の中性点接続状態、電源の安全要件を満たす システムの動作モードの切り替えや機器のメンテナンスを行います。

製品モデルと動作メカニズム

1. GW8シリーズ：CJ型電動操作機構またはCS8型手動操作機構が搭載可能、 従来の変電所の中性点接地シナリオに適しています。

2. GW13シリーズ：CJ型電動操作機構またはCS14型手動操作機構の搭載可能 機構を採用し、より柔軟な運用と高い信頼性を実現します。

製品構造

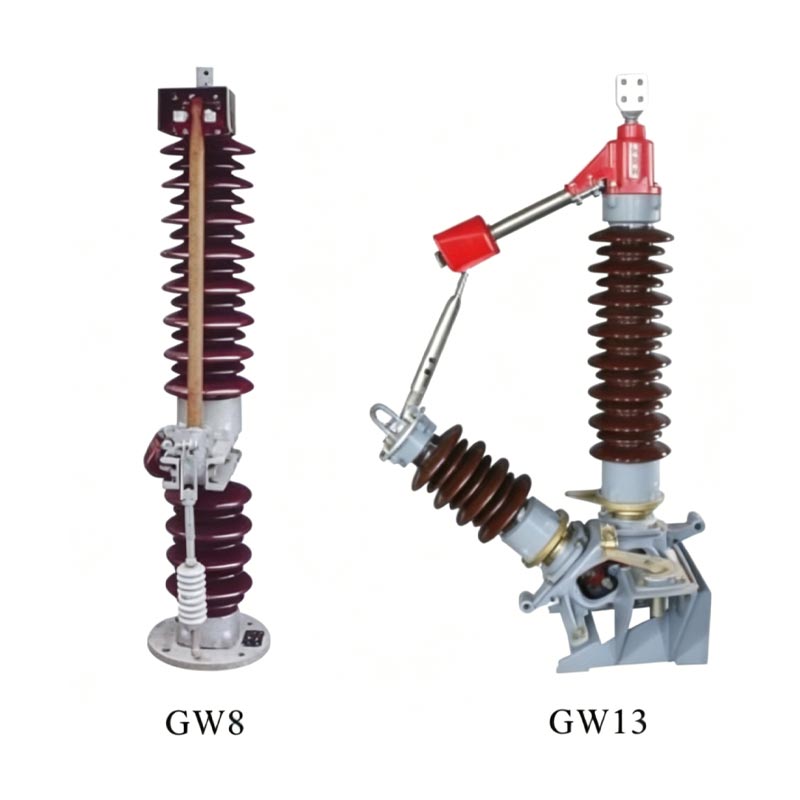

変圧器の中性点接地システム用の GW8 および GW13 シリーズ高電圧断路器は、単極を採用しています。 主にポール本体と操作機構から構成される構造。

1. ポール本体

ベース、ポスト絶縁体、導電性アーム、接点などが含まれます。ポスト絶縁体は信頼性の高い電気的接続を提供します。 絶縁、導電性アームと接点が主導電回路を形成し、ベースが安定性を確保します。 インストール。

2. 作動機構

リンケージを介して導電アームを回転駆動し、断路器の開閉動作を実現します。 スイッチ。正確な位置決めと安定した動作により、開封後の明確で信頼性の高い切断が保証されます。

製品の特徴と利点

1. 高い安全性能

高品質の絶縁材料と精密な接触設計を採用しており、優れた絶縁強度と耐久性を備えています。 消弧性能により、安全な無負荷スイッチングを保証します。

2. 柔軟な運用

電動と手動の両運転モードをサポートし、自動制御と現場の手動運転に適応します。 さまざまなシナリオのニーズに対応します。

3. 強い環境適応力

屋外での使用のために特別に設計されており、高温および低温、湿気、腐食、汚染に耐性があります。 さまざまな過酷な屋外環境に適しています。

4. 安定した信頼性の高い動作

厳格な材料選択とプロセス管理、および包括的な品質管理システムにより、 故障率が低く、長期安定稼働が可能です。

5. シンプルな構造と便利なメンテナンス

コンパクトな構造、設置とメンテナンスが簡単で、その後の運用とメンテナンスを効果的に削減します。 費用がかかります。

応用事例

事例 1: 中国東部の 220kV 都市変電所

中国東部の 220kV 都市中央変電所では、変圧器用 Usune GW8-110kV 高電圧断路器が使用されています 主変圧器の中性点接地システム。この変電所は都市への電力供給を担当しています 非常に高い機器の信頼性と安全性が要求されます。 2022 年の稼働以来、この装置は は何千回もの中性点切り替え操作を成功裡に完了しました。年次メンテナンスおよびグリッド期間中 動作モードの調整、柔軟な動作、信頼性の高い接触性能により、 保守員の身の安全と電力網の安定した運用。

ケーススタディ 2: 北西風力発電変電所

中国北西部の大規模な風力発電変電所では、変圧器の中性点接地システムに Usune GW13-72kV 高電圧断路器を選択しました。この地域は寒暖差が大きく、風が強いなど、自然条件が厳しい地域です。 砂嵐、そして高地。屋外適応性と耐食性に優れたGW13シリーズ 耐久性があり、3 年以上安定して動作しており、風力発電所の変圧器と効果的に連携しています。 風力発電の安全・安定運転を支える中性点接地保護システム システムと電力のスムーズな系統接続を実現します。

主な技術パラメータ

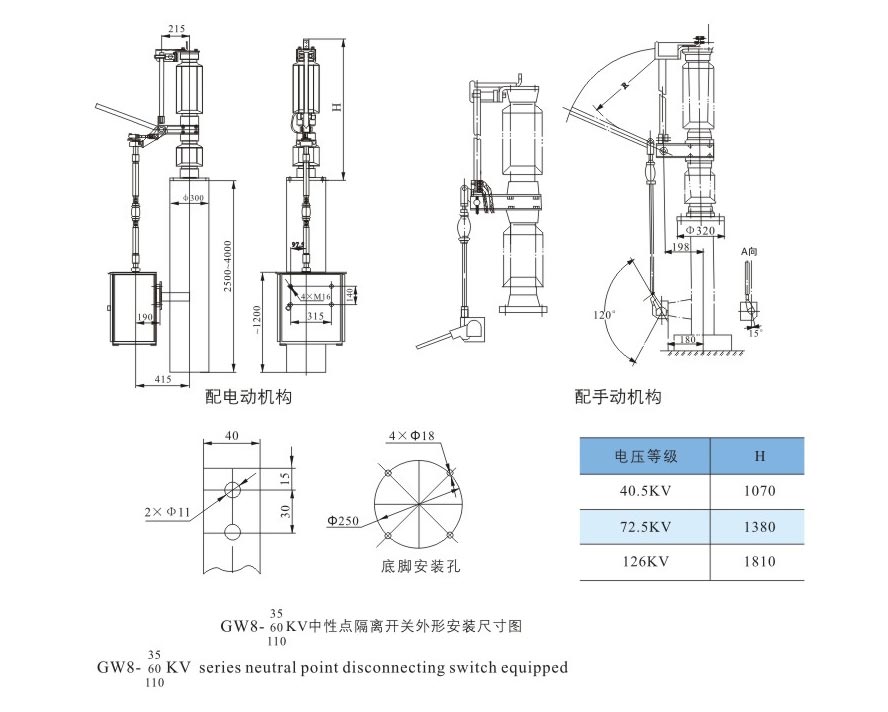

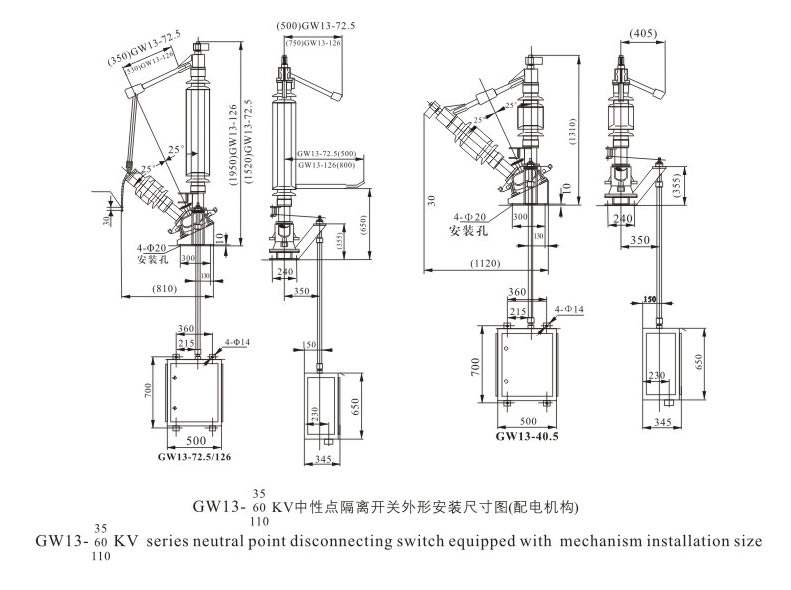

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: Usune GW8 シリーズと GW13 シリーズの中性点断路器の主な違いは何ですか?

A: 主要な違いは、一致する操作メカニズムと一部の構造設計にあります。 GW8シリーズは CJ型電動機構またはCS8型手動機構を搭載。 GW13シリーズには CJ型電動メカまたはCS14型マニュアルメカ。構造的には、最適化された回転接点を備えています。 設計により、自己洗浄機能が強化され、過酷な屋外環境への適合性が向上します。

Q2：薄根中性接地断路器は高地、高温地域でも使用できますか？

A: はい。このシリーズは屋外での使用に特化して設計されており、優れた環境適応性を備えています。操作できる 通常、標高 1000m 以下 (より高い高度はカスタマイズ可能)、温度範囲は -40℃ ～ +40℃ です。それ 耐湿性、耐汚染性、耐食性に優れています。特殊な防錆処理と ユーザーの要望に応じて防氷処理を施すことも可能です。

結論

Usune GW8 および GW13 シリーズ変圧器 (変圧器中性点接地システム用高電圧遮断器) は、 先進の技術、確かな品質、優れた性能を融合した高品質な製品。として 中国の専門メーカーおよびサプライヤーであるUsuneは、常に品質第一の原則を遵守し、 顧客を第一に考え、安全、信頼性、効率的な高電圧電気機器ソリューションを世界中に提供します 電力システムの顧客。中でも中性点接地断路器製品は広く普及しています。 豊富な実用化経験と電力業界の顧客からの評価と信頼 充実したアフターサービス。
