絶縁スイッチ屋外手動電動

絶縁スイッチ屋外手動電動は、Usune のコア製品であり、屋外 AC 用に特別に設計されています。 定格周波数50Hz、定格電圧35kV～170kVの回路に対応します。重要な装備です 電力システムの安全かつ安定した動作を確保し、このシリーズの基本ユニットとしても機能します。 派生製品。製品はIEC 62271-102「高電圧AC」に厳密に従って製造されています。 切断スイッチおよび接地スイッチ」および IEC 60694「高電圧開閉装置の一般技術条件」 およびコントロールギア」を採用し、専門的な専門知識と製品の信頼性を確保します。

水平ロータリースイッチ構造を採用し、高い絶縁性と耐汚染性を誇るスイッチです。 耐久性、安定した機械的性能、便利な設置とメンテナンス。手動と両方をサポートします 電気操作が可能で、必要に応じて接地スイッチを設定できます。過酷なアウトドアにも適応します 高地、低温、重度の汚染などの環境。信頼できるサプライヤーとして、うすねは厳重に 国際基準を遵守し、製品の品質を厳格に管理し、お客様に高品質な製品を提供します。 安全で耐久性のある断路スイッチ。

コアアプリケーションシナリオ

屋外用手動電動絶縁スイッチは、屋外の送電および配電システムで広く使用されています。 送電網、工業および鉱業、都市建設、新エネルギー発電など。それは 頻繁な電源絶縁と安全性メンテナンスが必要なアプリケーションに適しており、特によく適しています 過酷な屋外環境に耐え、電力供給の継続性と安全性を効果的に確保します。

製品コアパラメータ

優れた技術性能を誇り、さまざまな仕様をカバーする製品です。その中心となるパラメータは次のとおりです。 次のように:
- 定格電圧: 35kV~170kV
- 定格電流: 630A〜2500A
- 定格短時間耐電流: 20kA/s~50kA/s
- 定格ピーク耐電流: 50kA~125kA
- 主回路抵抗: ≤125μΩ (モデルによって異なります)
- 1分間電源周波数耐電圧: 80kV~200kV
- 雷インパルス耐電圧: 115kV~860kV (モデルおよび接地スイッチによって異なります)
・操作機構：手動（CS11、CS17D、CS14Gシリーズ）または電動（CJ2タイプ）

製品の主な構造

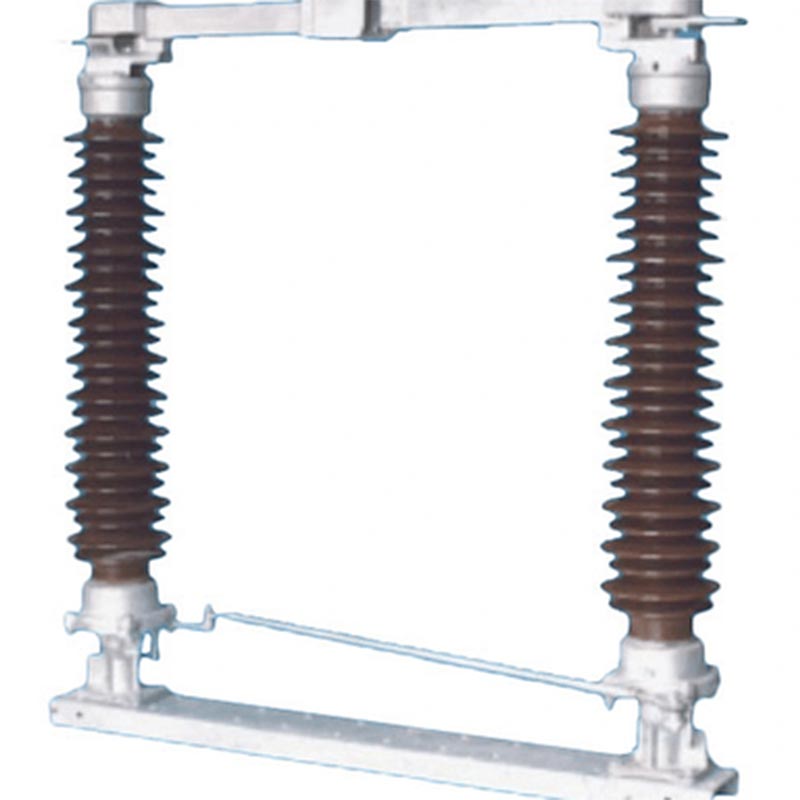

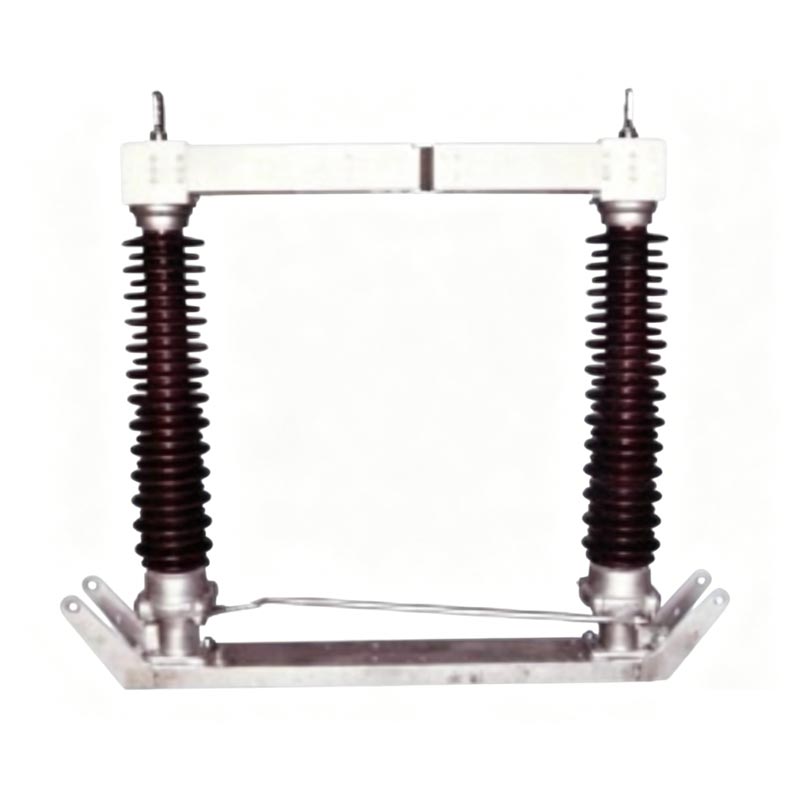

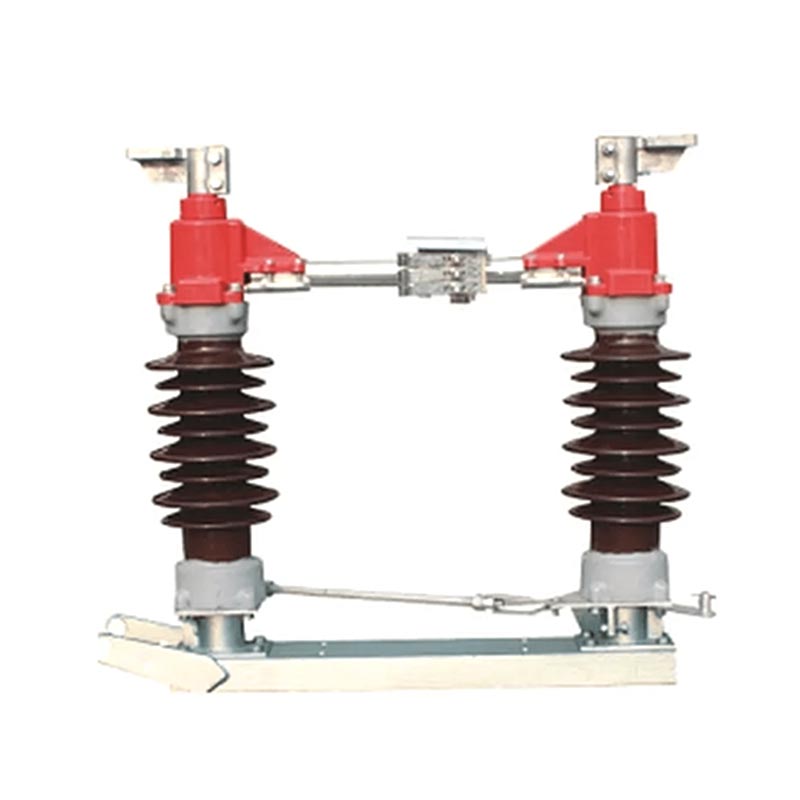

アイソレーションスイッチ屋外手動電動式はダブルポストハンドシェイク構造を採用しています。各フェーズはベースで構成され、 ポスト絶縁体、発信端子、接点。 2 つのポストインシュレーターは互いに平行に取り付けられています。 ベースの両端にベアリング シートがあり、ベースに対して垂直です。主導電部は約回転します ポストインシュレーターと90°。中間接点はセルフクリーニング回転構造を採用しており、ゴミや汚れを除去します。 開閉時の接点汚れを防止し、確実な接触を確保します。回転部分には密閉型を採用し、 メンテナンスフリーの設計で、トランスミッションコンポーネントにはステンレス鋼のピンとモリブデンが使用されています。 耐食性があり錆びないジスルフィド含有ナイロンブッシュです。

製品の主要な機能

1. 高い信頼性

コンタクトフィンガーには高強度、高導電性、高弾性の新型素材を採用。彼らが依存しているのは、 自身の弾性によりコンタクトをクランプし、バネの腐食や熱焼きなましによる接触不良を防ぎます。 この導電性部品構造は実用新案国内特許を取得しています。

2. 過酷な環境への適応力

標高 ≤ 2000m、周囲温度 -40℃ ～ +40℃、風速 ≤ 34m/s、震度 ≤ 8 に適応 度。沿面距離は GB/T5582 のクラス III または IV の要件を満たしています。汚染に対する強い耐性と、 アイシング（氷の厚さ≤10mm）。

3. デュアル動作モード

手動と電動の両方に対応しており、必要に応じて選択可能です。手動機構は操作が簡単ですが、 電動機構（CJ2タイプ）はACモーターで減速機を介して駆動するため、高効率で高効率です。 省力化性能。

4. セーフティインターロック

接地開閉器を装備すると、主導体回路と接地開閉器が確実に遮断されます。 インターロックされており、主回路が閉じているときに接地スイッチが閉じることはなく、またその逆も同様です。 誤操作を防止します。

5. 便利な設置とメンテナンス

相間および垂直コンロッドはクランプ構造を採用しており、ピンやピンが不要です。 溶接が可能なため、高い設置効率が得られます。回転部品はメンテナンスフリーで日常業務が簡素化されます 点検とメンテナンスが容易になり、長期的な運用コストが削減されます。

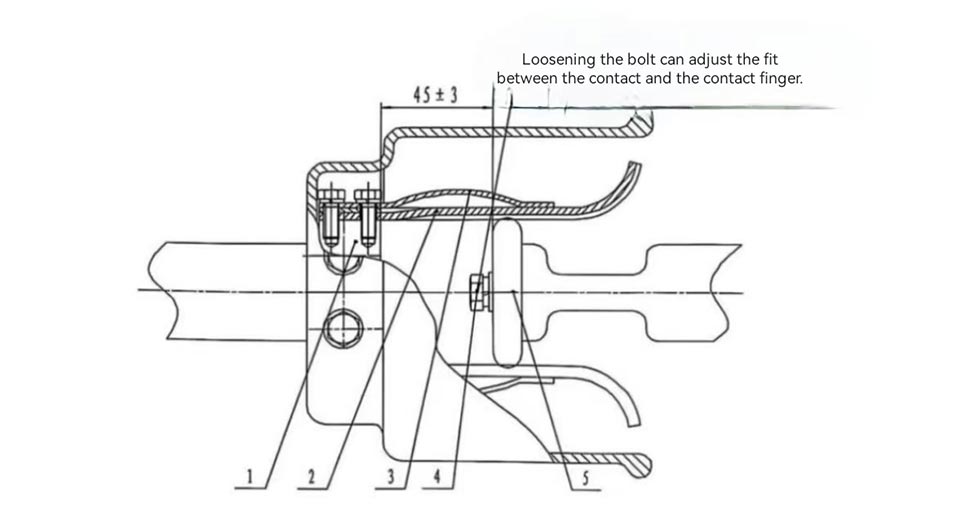

1. フィンガータッチベース
2. フィンガータッチ
3. マグネットロックプレート
4. ボルト
5.連絡先
図 2 主要な電気接点の概略図

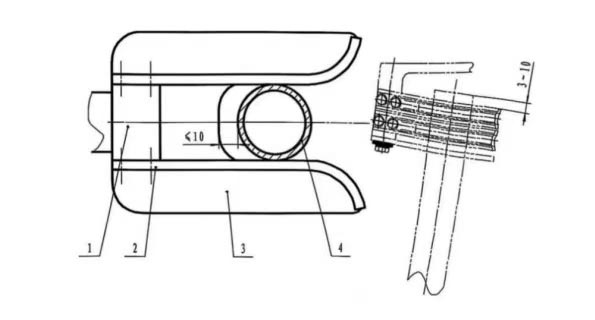

1. グランドナイフ静電接触ヘッド
2.接触指
3. 位置決めプレート
4. 研削ナイフチューブ
図 3 接地管と位置決めプレートの位置の概略図

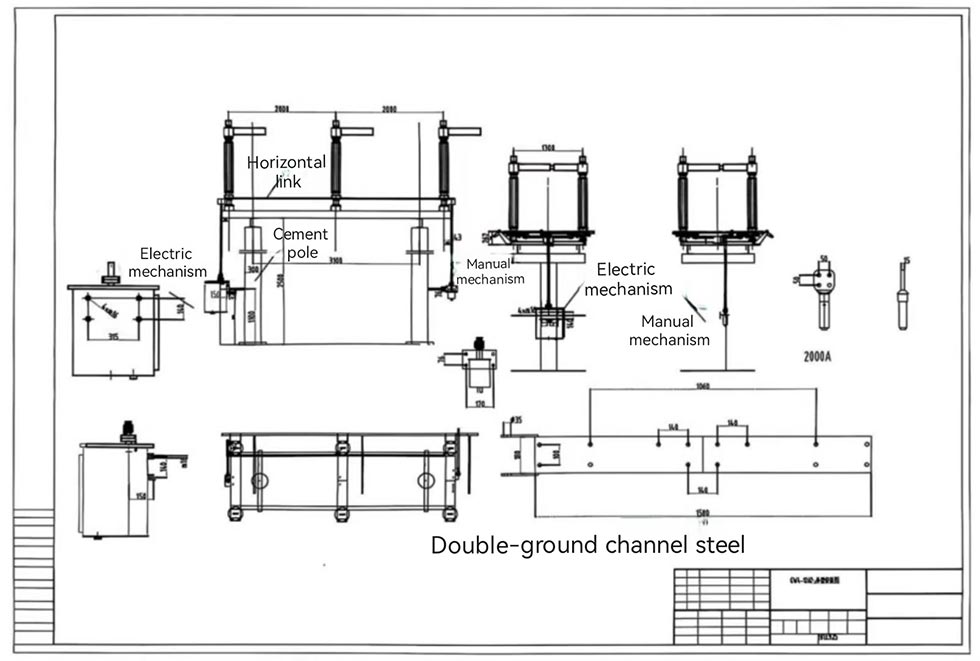

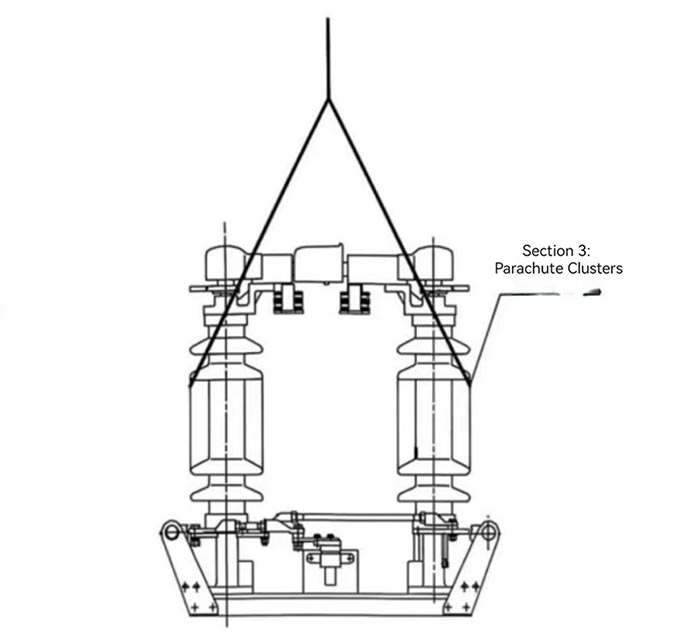

図4 巻上げ図

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の応用例

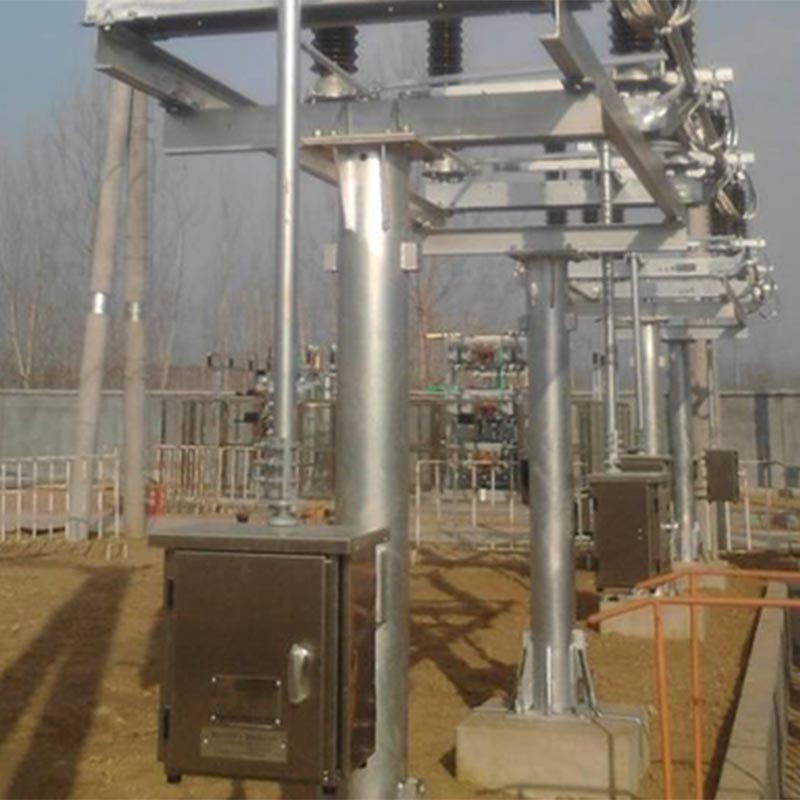

ケーススタディ: 中国西部の高地送電網プロジェクト

中国西部の送電網会社は、110kV 送電線の更新プロジェクトに取り組んでいます。にあります 標高1800mに位置するプロジェクトでは、年間平均気温が-15℃～25℃となり、強風が頻繁に発生し、 冬には大雪が降る。プロジェクトはウスネGW4(A)-126(D)(W)/1250断路器(CJ2搭載)を選定しました 電気操作機構および接地スイッチ）。過去 3 年間にわたり、この製品は次のことを実証してきました。 絶縁体の損傷や接点の過熱がなく、環境適応性に優れています。開閉 動作もスムーズで、冬季に8mmの氷が積もっても正常に動作し、 安定した電力網の運用。ウスネはメーカーとして、現場での設置指導や定期的な指導を行ってきました。 プロジェクトの保守サービスを提供し、クライアントから高い評価を獲得しています。

よくある質問

Q1：使用中にウスネ屋外断路器の手動操作トルクが増加した場合はどうすればよいですか？

A1: 手動操作トルクが増加する主な原因は、回転部の潤滑油の劣化です。 トランスミッションシステムが乾燥したり、汚れたり、シャフトピンが錆びたりして、トランスミッションの調子が悪くなります。 抵抗。解決策: まず、動作を停止します。遮断スイッチが開いていることを確認した後、 高圧線は接地し、回転部分を分解し、溜まった汚れや錆を除去し、塗装を行ってください。 適切な量の潤滑剤。問題が解決しない場合は、うすねアフターサービスチームにご連絡ください。 プロの修理。薄根工場には専門の修理スタッフとスペアパーツを配置し、タイムリーなサポートを提供します。

Q2: 薄根アイソレーションスイッチ屋外手動電動式は、化学腐食が激しい場所でも使用できますか?そうであれば、 どのような予防措置を講じるべきでしょうか？

A2: 軽度から中程度の化学腐食が発生する場所で使用できます。主な予防措置: 1. サプライヤーに通知してください。 注文時に環境の腐食レベルを確認してください。薄根は、防食処理（溶融メッキなど）をカスタマイズします。 強化鋼部品の亜鉛メッキと特殊な防食絶縁体の選択）。 2. 定期的に掃除する 絶縁体や導電部の表面を腐食性物質を除去します。 3. 定期検査の短縮 接触面や絶縁体の状態を重点的に点検し、損傷した部品は速やかに交換してください。のために 化学腐食が激しい地域では、カスタマイズされたソリューションについて薄根技術部門にご相談ください。

製品供給とアフターサービス

すべての Usune 絶縁スイッチ屋外手動電動には、完全な取り付けアクセサリと お客様が注文した操作機構、製品証明書、設置および操作マニュアル、 そして付属品リスト。ウスネは中国に根ざしたサプライヤーとして、万全の生産体制とアフターサービス体制を整えています。 工場には厳格な品質検査プロセスがあり、すべての製品が出荷前に適格であることを確認します。 工場。アフターサービスチームは、オンサイトでの設置ガイダンス、デバッグ、メンテナンスなどを提供します。 24時間体制でお客様のニーズにお応えし、高品質な製品とサービスの提供に努めます。 国内外の顧客にきめ細やかなサービスを提供し、長期的かつ安定した協力関係を構築します。
