Zhejiang Usune Electric Co., Ltd.は、研究開発、設計、生産、販売を統合した専門工場です。その主な 製品には、12kV～245kVの屋内および屋外高圧真空サーキットブレーカー、SF6サーキットブレーカー、負荷が含まれます。 スイッチ、各種断路器など。電力エンジニアリングプロジェクトの信頼できる専門サプライヤーです。 国内でも海外でも。
Usune Gw4 切断スイッチは、三相 AC 50Hz/60Hz 電源システム用に特別に設計されています。その主要な 機能は、通電された無負荷状態で高電圧回路を接続または切断し、視覚的に表示することです。 バスバー、サーキットブレーカー、変圧器、その他の高電圧のメンテナンスのための電気絶縁クリアランス 装備。
-GB 1985-2004: AC 高電圧切断スイッチおよび接地スイッチ
-IEC 62271-102: 高電圧開閉装置および制御装置
-GB/T 11022: 高電圧開閉装置および制御装置の一般仕様

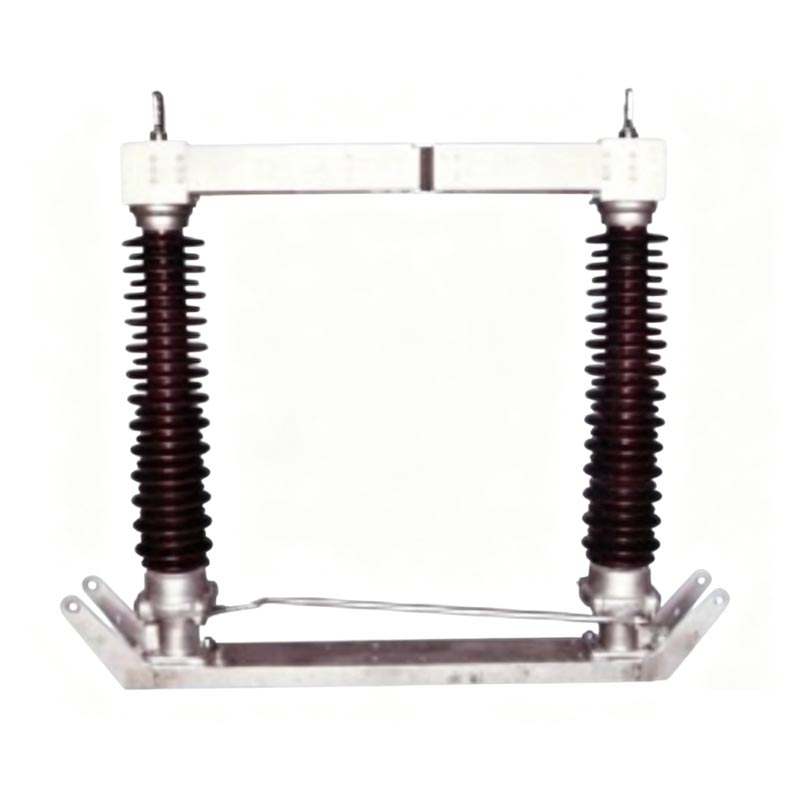

GW4シリーズ：二重柱がいし 横回転断続形
1. ダブルポスト碍子構造、各相 2 つのポスト碍子が同期して水平方向に 90°回転します。
2. メイン接点は、中央折れの銀メッキ銅接点で、接触抵抗が低く、導電性が良好です。
3. ベースは溶融亜鉛メッキ鋼板でできており、シールドベアリングが付いており、耐食性と耐久性があります。
4. GW4 切断スイッチには、機械式の片面または両面接地スイッチを装備できます。
連動して動作の安全性を確保します。
5. 操作機構は手動（CS14G、CS17G）または電動（CJ6B、CJ11、XCJ-I）となります。
| パラメータ | 仕様 |
| 定格電圧 | 126kV(110kV系) |
| 定格周波数 | 50Hz |
| 定格電流 | 630A、1250A、1600A、2000A、2500A |
| 定格短時間耐電流(1s) | 31.5kA、40kA、50kA |
| 定格ピーク耐電流 | 80kA、100kA、125kA |
| 1min 乾燥AC耐電圧 | - 対地: 140kV- ブレーク間: 160kV |
| 動作温度 | -40℃～+40℃ |
| 高度 | ≤ 2000m |

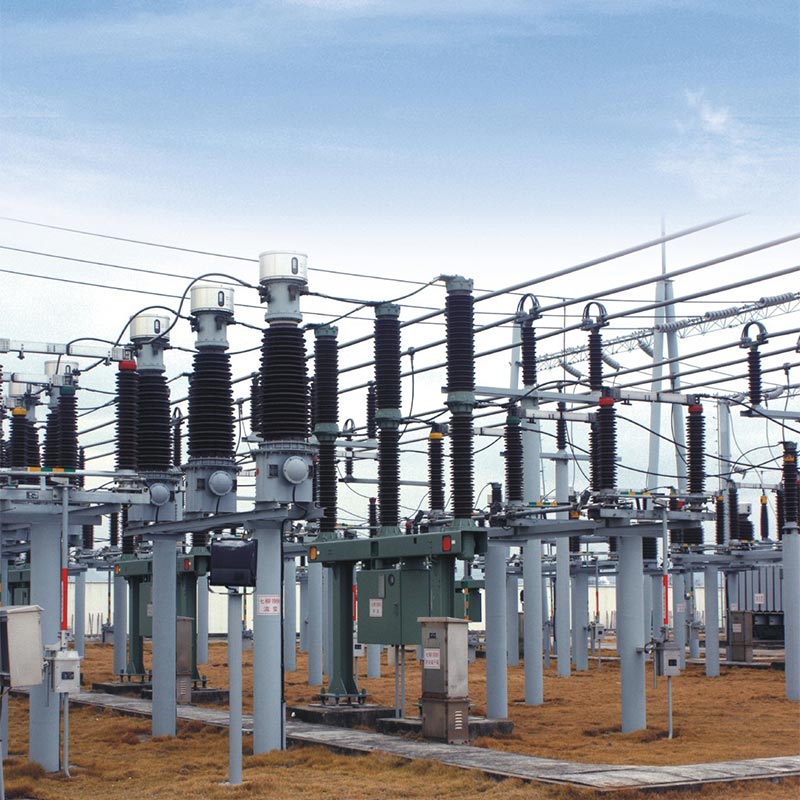

110kV...風力発電変電所プロジェクト
このプロジェクトは寒暖の差が大きい北部地域に位置しており、高度な設備が必要です 信頼性と耐寒性。このプロジェクトでは、電気機能を備えた複数の Usune GW4 切断スイッチを選択しました。 メカニズムと両面接地スイッチ。試運転以来、長年にわたって安定して稼働しており、 信頼性の高い機械的動作と優れた耐食性を備え、変電所のメンテナンスの安全性を効果的に確保します。 日々の業務効率化を実現し、ユーザーから高い評価をいただいております。
| アイテム | ユニット | パラメータ | |||||
| 定格電圧 | kV | 40.5 | 72.5 | 126 | 145 | ||
| 定格絶縁レベル | 1min電源周波数耐電圧（実効値） | 地上では | kV | 95 | 160 | 230 | 275 |
| 骨折 | kV | 118 | 200 | 230+70 | 275+85 | ||
| 定格雷インパルス耐電流（ピーク） | 地上では | kV | 185 | 350 | 550 | 650 | |
| 骨折 | kV | 215 | 410 | 550+110 | 650+120 | ||
| 定格周波数 | Hz | 50/60 | |||||
| 定格電流 | A | 630～4000 | 630～4000 | 630～4000 | 630～4000 | ||
| 定格短時間耐電流 | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| 定格ピーク耐電流 | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| 定格短絡時間 | ナイフ・刀 | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| 機械端子定格荷重 | 水平方向と垂直方向 | N | 1250 | 1250 | 1250 | 1250 | |
| 水平 | N | 750 | 750 | 750 | 750 | ||
| 垂直力 | N | 1000 | 1000 | 1000 | 1000 | ||
| 沿面距離 | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| 機械的寿命 | 回 | 5000 | 5000 | 1000 | 5000 | ||
| モーターアクチュエーター | モデル | CJ | CJ | CJ | CJ | ||
| モーター電圧 | V | AC380、AC220、DC220、DC110 | |||||
| 電圧制御ループ | V | AC380、AC220、DC220、DC110 | |||||
| ポイント、締切時間 | s | 7±1 | |||||
|
ヒューマンアクチュエーター |
モデル | CS14 CS17 | |||||
| 電磁ロック電圧 | V | AC220、DC220、DC110 | |||||
・絶縁体：亀裂、傷、汚れはありません。
• 接点: きれいな銀メッキの表面はそのままです。
• ファスナー: すべてのボルトが締められています。
• 機構: スムーズな回転。可動部品に注油します。
・絶縁体の垂直度：シムで調整（1箇所あたり最大3mm）。
• 三相同期: クランクアームとリンケージロッドを調整します。
• 接触圧力: 適切な挿入と圧力を確保します。
• 無負荷状態でのみ動作させてください。サーキットブレーカーが開いていることを確認します。
• 手動操作: 操作ハンドルを使用します。過度の力を避けてください。
• 電動操作: ローカル/リモート制御を使用します。モニターの位置。
・インターロック：インターロックされている場合は無理に動作させないでください。
・定期オーバーホール：1～2年に1回。
• 絶縁体と接点をきれいにします。工業用ワセリンを塗ります。
• ベアリングとトランスミッション部品に注油します。
• ボルトの緩み、接点の磨耗、絶縁体の損傷がないか確認してください。
• 短絡後: 直ちに点検してください。
• 動作不可: インターロック、リンケージの詰まり、またはモーターの故障を確認してください。
• 非同期フェーズ: 架橋ロッドを調整します。
• 接点の過熱: 清掃して締め直します。シルバーメッキをチェック。
A: いいえ。GW4 切断スイッチは、電圧のみ、無負荷での絶縁とスイッチングにのみ適しています。 条件。消弧機能がないため、負荷がかかった状態での動作は固く禁止されています。それ サーキットブレーカーと組み合わせて使用する必要があります。
A: 機械的インターロックにより、メイン スイッチが開く→接地スイッチが閉じるという安全な動作シーケンスが強制されます。 アーススイッチ開→メインスイッチ閉となり、誤操作を防止しメンテナンスの安全性を確保します。 人事。
A: 標準タイプは標高 2000m 以下、温度 -40℃ ～ +40℃の環境に適しています。 ほとんどの屋外変電所のニーズを満たすことができます。特別な高地または汚染のひどい地域の場合、 強化絶縁および防食ソリューションはカスタマイズ可能です。
