Zhejiang Usune Electric Co., Ltd.は、設計、研究に特化した専門の高電圧電気企業です。 12kV～245kVの屋内および屋外の高電圧機器の開発、工場生産、および世界販売を行っています。その コア製品には、真空サーキットブレーカー、SF6 サーキットブレーカー、断路器、負荷スイッチ、および GW4 が含まれます。 シリーズ 110kv 126kv 切断スイッチ アイソレータ。同社は高度な生産設備と厳格なテストを活用しています。 プロセス、標準化された材料の選択、絶妙な職人技、および包括的な品質管理システム。 製品の品質のための強固な基盤を築きます。

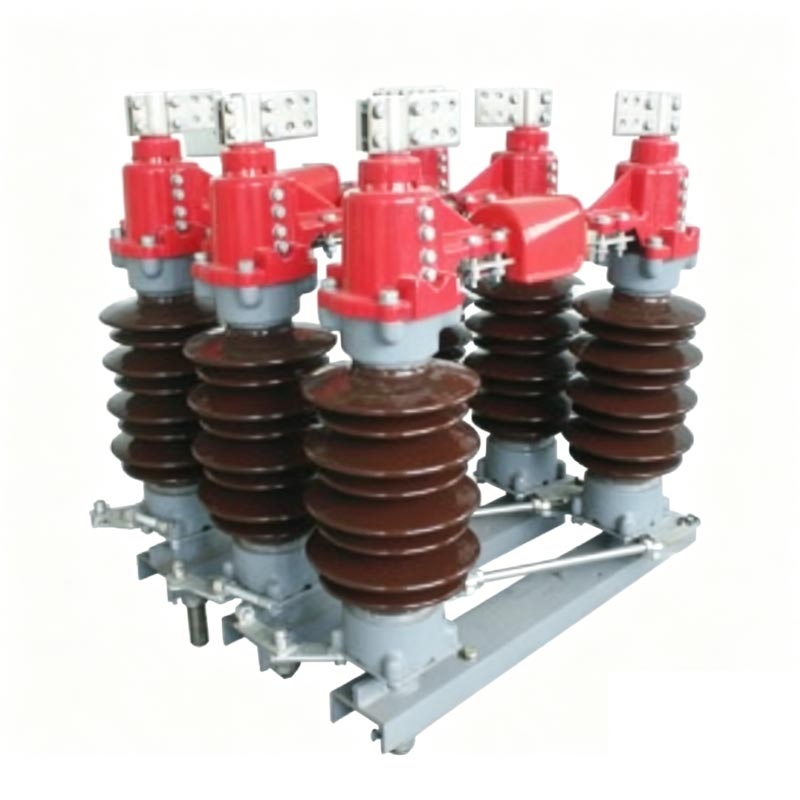

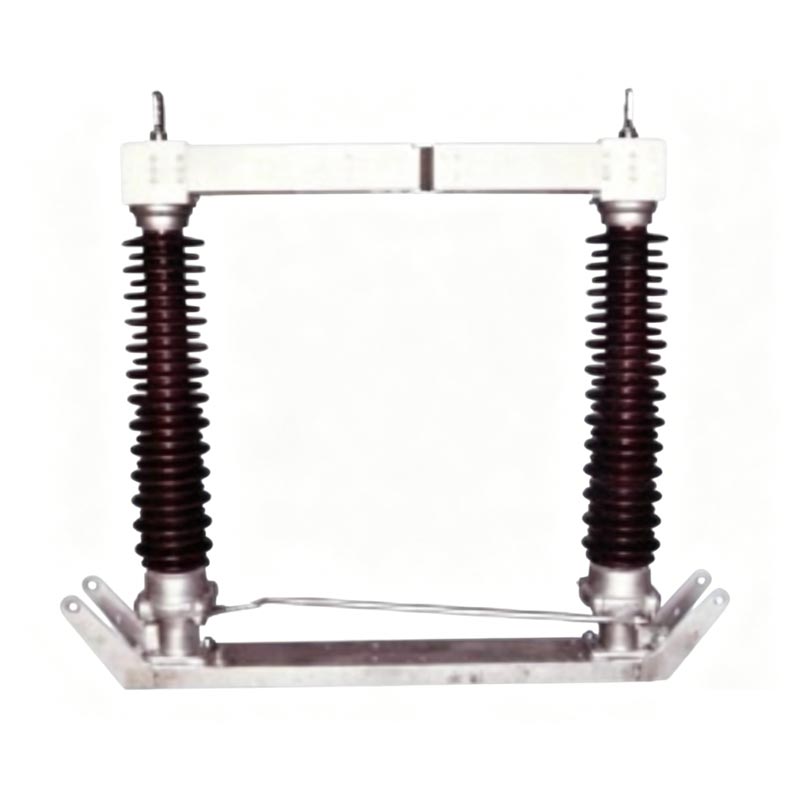

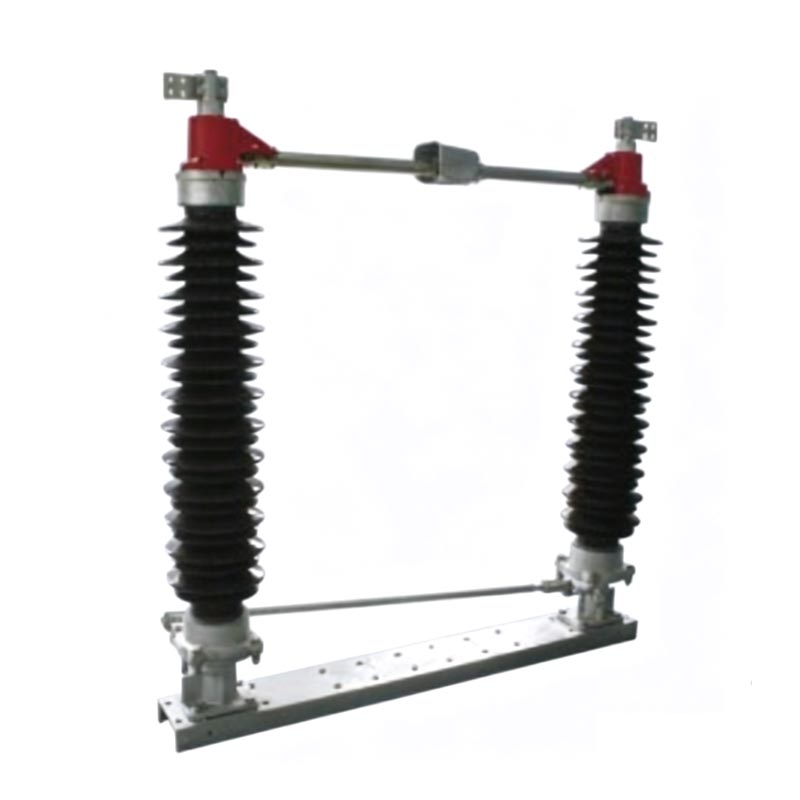

Usune GW4 シリーズ屋外高圧断路器は、110kV および 126kV 電力のコア機器です システム。主に無負荷状態での回路スイッチングに使用され、目に見える絶縁クリアランスを提供します。 機器のメンテナンスとオペレーターの安全の確保。 110kv 126kv の電気的および機械的性能 切断スイッチ アイソレータは国家規格 GB1985「AC 高電圧切断スイッチ」に完全に準拠しており、 接地スイッチ」、DL486「AC 高電圧切断スイッチの注文技術条件」、および IEC 国際 規格。
1. 構造タイプ: 複柱単極構造; 3 つの極はシャフトを介して機械的に接続されています。
同期動作。
2. コアコンポーネント: 堅牢なベース、高絶縁磁器柱、精密導電システムで構成されています。
3. 動作メカニズム: 各ポールには、ベアリングに取り付けられた 2 つのセラミック ピラーが含まれています。導通スイッチが分割されている
2 つの半分に分かれ、架橋機構を介して水平に 91°回転し、同期して開きます。
同じ方向に閉じます。
4. 接点: 2 本のセラミック柱の間に位置し、安定した接触と極めて低い抵抗を保証します。
1. 準拠し信頼性: 国家および IEC 規格に完全に準拠し、安定したパフォーマンスと長期間の使用を提供します。
耐用年数。
2.優れた絶縁性：高品質セラミック柱により高い絶縁強度と優れた耐汚染性を実現
そして耐フラッシュオーバー性能。
3. スムーズな操作: 精密なリンク機構により、機械的磨耗を最小限に抑え、柔軟でスムーズな操作を保証します。
4. 設置とメンテナンスが便利：コンパクトで合理的な構造、現場での設置が簡単、最小限の作業で済みます。
メンテナンス。
5. 強力な環境適応性: 高地、汚染された環境、気候などのさまざまな屋外気候に適しています。
沿岸地域。

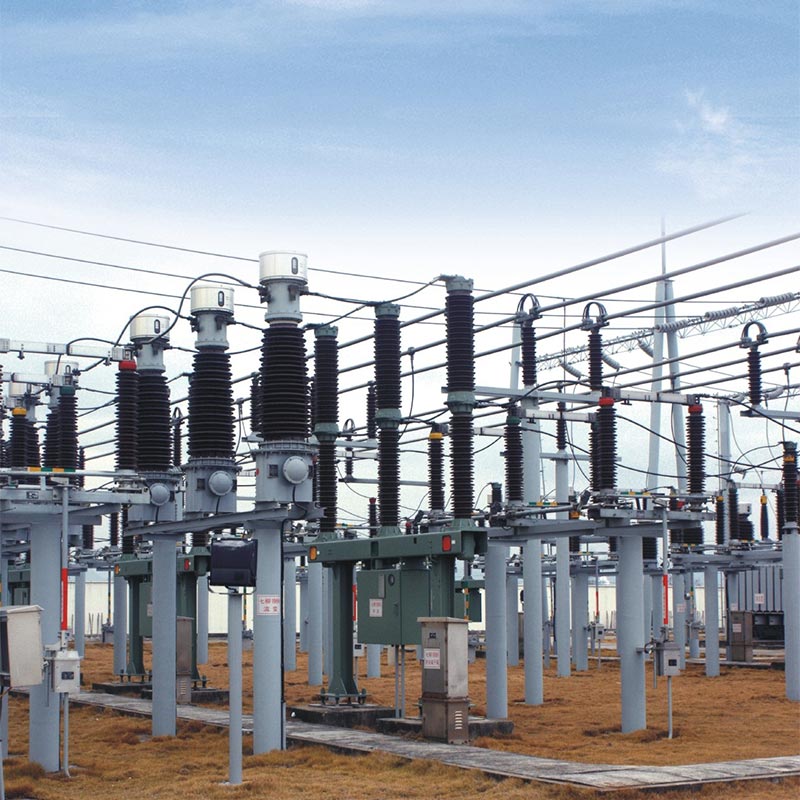

1. プロジェクト名：華東110kV都市変電所更新プロジェクト
2. 場所：中国浙江省
3. 時期：2024～2025年
4. 詳細: うすねは、この重要な都市送電網アップグレードプロジェクトに 36 個の GW4-126kV 断路器を提供し、改善を図りました。
20 平方キロメートルの商業地域および住宅地域の電力供給の信頼性。
5. 動作パフォーマンス: 設置と試運転は 45 日以内に正常に完了しました。安定した
2025年の夏のピーク負荷（定格電流の1.2倍）でも過熱や接触不良なく動作を達成
問題。年次の絶縁および機械検査では欠陥は検出されませんでした。メンテナンスの負担が軽減されました
旧スイッチと比較して40%向上し、変電所保守の安全性が大幅に向上しました。
6. お客様の声: 「Usune 断路器は変電所の安全性と効率を大幅に向上させました」
操作。その品質と安定性は抜群です。私たちは今後もウスネを優先サプライヤーとして選び続けます。」
| アイテム | ユニット | パラメータ | |||||
| 定格電圧 | kV | 40.5 | 72.5 | 126 | 145 | ||
| 定格絶縁レベル | 1min電源周波数耐電圧（実効値） | 地上では | kV | 95 | 160 | 230 | 275 |
| 骨折 | kV | 118 | 200 | 230+70 | 275+85 | ||
| 定格雷インパルス耐電流（ピーク） | 地上では | kV | 185 | 350 | 550 | 650 | |
| 骨折 | kV | 215 | 410 | 550+110 | 650+120 | ||
| 定格周波数 | Hz | 50/60 | |||||
| 定格電流 | A | 630～4000 | 630～4000 | 630～4000 | 630～4000 | ||
| 定格短時間耐電流 | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| 定格ピーク耐電流 | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| 定格短絡時間 | ナイフ・刀 | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| 機械端子定格荷重 | 水平方向と垂直方向 | N | 1250 | 1250 | 1250 | 1250 | |
| 水平 | N | 750 | 750 | 750 | 750 | ||
| 垂直力 | N | 1000 | 1000 | 1000 | 1000 | ||
| 沿面距離 | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| 機械的寿命 | 回 | 5000 | 5000 | 1000 | 5000 | ||
| モーターアクチュエーター | モデル | CJ | CJ | CJ | CJ | ||
| モーター電圧 | V | AC380、AC220、DC220、DC110 | |||||
| 電圧制御ループ | V | AC380、AC220、DC220、DC110 | |||||
| ポイント、締切時間 | s | 7±1 | |||||
| ヒューマンアクチュエーター | モデル | CS14 CS17 | |||||
| 電磁ロック電圧 | V | AC220、DC220、DC110 | |||||
A: いいえ。110kv 126kv 切断スイッチ アイソレータは、無負荷状態での回路スイッチング専用に設計されています。 電圧付き。回路ブレーカーと組み合わせて使用する必要があります。動作前に回路を次のようにする必要があります。 遮断スイッチを操作する前に、回路ブレーカーを使用して電源を確実に遮断してください。
A: 周囲温度 -30℃ ～ +40℃、以下の環境であれば安定して動作します。標高 ≤2000m (それ以上 高度モデルはリクエストに応じてカスタマイズできます)。一般汚染から中程度、重度の汚染までの汚染レベル (耐汚染モデルもございます);風速 ≤35m/s;震度8度以下。
高圧電気機器の専門メーカーとして、薄根電機のGW4シリーズ 110kv 126kv ディスコネクト スイッチ アイソレータ アイソレータは、高度な設計、高品質の素材、精密製造を組み合わせています。 そのため、発電所、変電所、大規模な産業施設に最適です。彼らは安全な、 信頼性が高く、長期にわたる電気絶縁保護。充実した品質体制と成熟した分野をベースに Usune は、世界中のさまざまな重要な電力インフラ プロジェクトのサポートに取り組んでいます。
