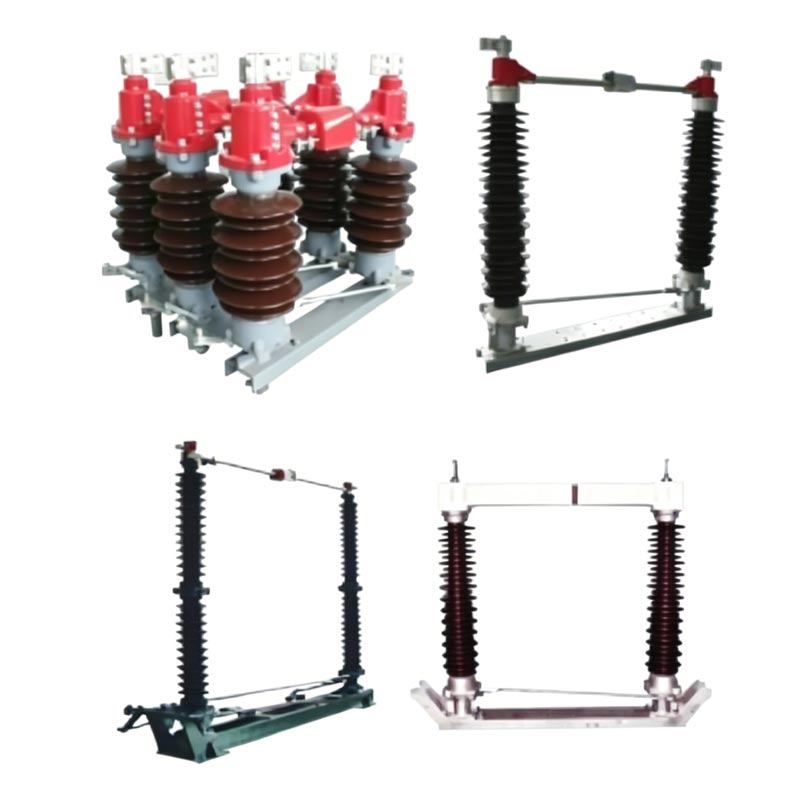

110kv 1250a 2000a 断路器スイッチ

110kV 1250A 2000A 断路器スイッチは、三相 AC 50Hz の屋外高電圧電気器具であり、 定格電圧126kV（110kVレベル）、定格電流1250A/2000A。主に開閉に使用します 無負荷状態での動作、メンテナンス機器を活線から確実に隔離し、明確な分離を形成します。 目に見える休憩。

ウスネは高圧開閉装置の研究開発・製造の専門工場として、 110kV 主要送電変電所向けの製品で、電力網の安全な運用の要件を満たします。

構造上の特徴

1. 複列水平回転構造

各フェーズには 2 つの断熱柱があり、同期して水平方向に 90 度回転して開閉を実現します。の ベースはシールドベアリングを備えた溶融亜鉛メッキ鋼製で、耐食性と耐久性に優れています。

2. 高導電性接触システム

110kV 1250A 2000A 断路器スイッチの分割型メイン接点は銀メッキ銅製で、 接触抵抗が低く、電流容量が高く、長期使用時の過熱が最小限に抑えられます。

3. オプションの接地スイッチおよびインターロック

接地スイッチ付きモデルには、信頼性の高い機械的インターロックが装備されており、次のシーケンスに厳密に従っています。 「メインスイッチが開く→接地スイッチが閉じる、接地スイッチが開く→メインスイッチが閉じる」という効果的な防止 誤操作。

4. 柔軟な操作メカニズム

CS14G または CS17G 手動メカニズム、または CJ6B または CJ11 電動メカニズムで構成でき、ローカルおよび リモコン。

主な技術パラメータ

アプリケーションの利点

1. 高い信頼性

- 製品の一貫性と品質を保証するために、高度な生産設備と厳格なテスト方法を使用して製造されています。 安定性。
- 標準的な高品質の素材と絶妙な職人技が、製品品質の強固な基盤を築きます。
- 原材料の保管から出荷までの生産プロセス全体をカバーする包括的な品質管理システム 完成品のお届け。

2. 幅広い環境適応性

- 標準モデルは-40℃～+40℃の温度範囲で安定して動作し、ほとんどの地域に適しています。
・耐汚染タイプ（GW4-126W）は断熱性を高め、汚染のひどい地域に最適です。 海岸地域、工業地域、粉塵、塩水噴霧、化学腐食の多い地域など。
●強風、大雨、吹雪などの厳しい気象条件にも耐えることができます。

3. 安全で便利な操作性

- 明確な機械的インターロック機構により、誤操作を効果的に防止し、作業員と従業員の安全を確保します。 装備。
- 110kV 1250A 2000A 断路器はコンパクトな構造で、設置スペースが少なくて済みます。 取り付け、調整、メンテナンスが簡単です。
- 目に見えるブレークポイントにより、メンテナンス操作の直感的な安全性が保証されます。

実用化事例

1. ケーススタディ: 南東部沿岸地域の 110kV 風力発電変電所

2. プロジェクトの背景：中国南東部沿岸地域、塩分濃度の高い地域に位置する110kV風力発電所 噴霧濃度、高湿度、深刻な汚染。

3. 適用製品：ウスネ GW4-126W 2000A 公害防止断路器（12セット）

4. 実装結果:
- 海岸の塩水噴霧の厳しい環境に適応し、5 年間故障することなく運用できました。
- 耐汚染複合がいしは、沿面放電がなく、優れた絶縁性能を維持しました。 汚染フラッシュオーバー。
- 銀メッキ接点は明るいままで、接触抵抗が安定しており、以下の条件下でも過熱は発生しませんでした。 長期にわたる1800Aの動作電流。

5. プロジェクトマネージャーのフィードバック: 「薄根断路器は、優れた汚染防止性能を十分に発揮しました。 沿岸風力発電所の厳しい環境要件を満たしています。」

主な技術パラメータ

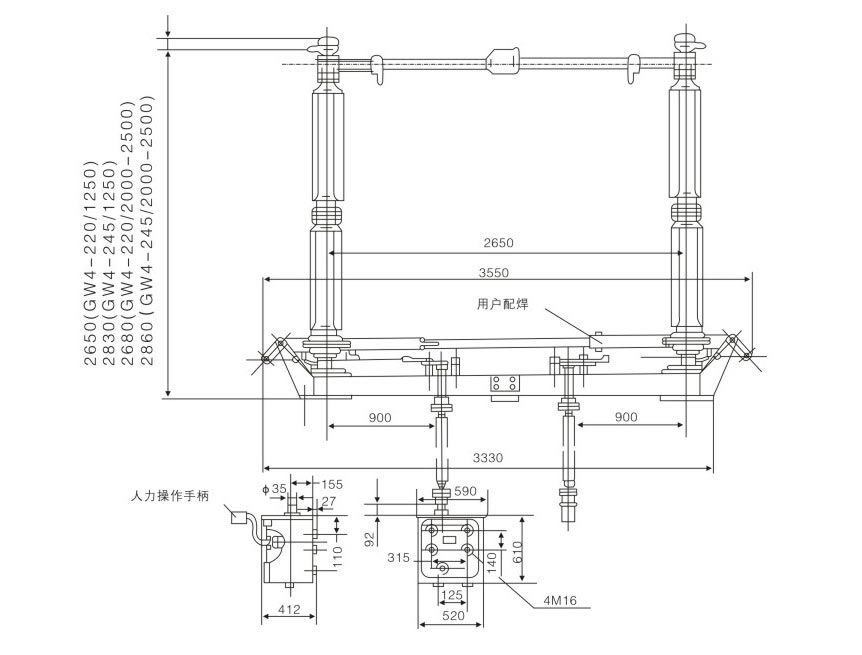

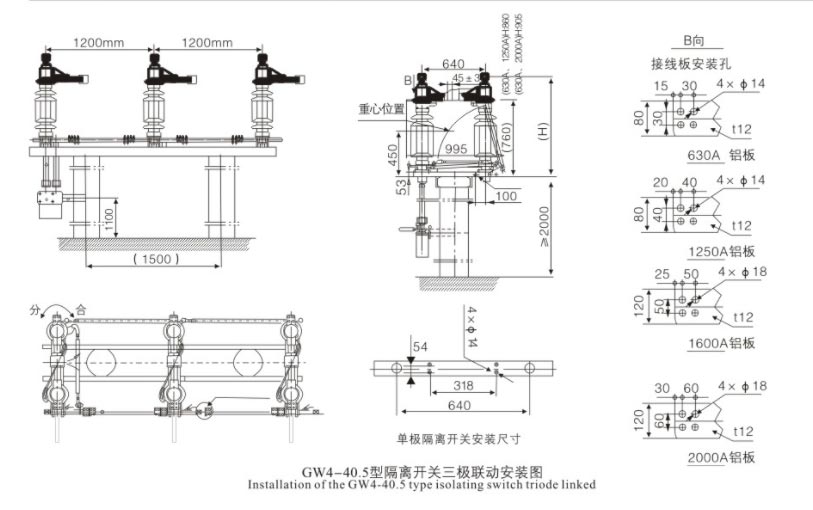

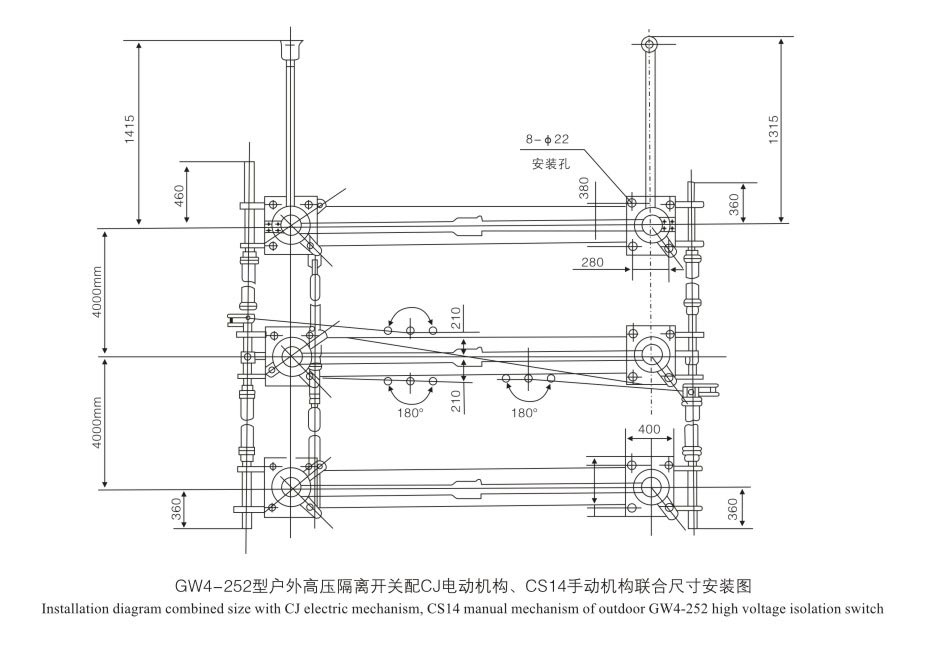

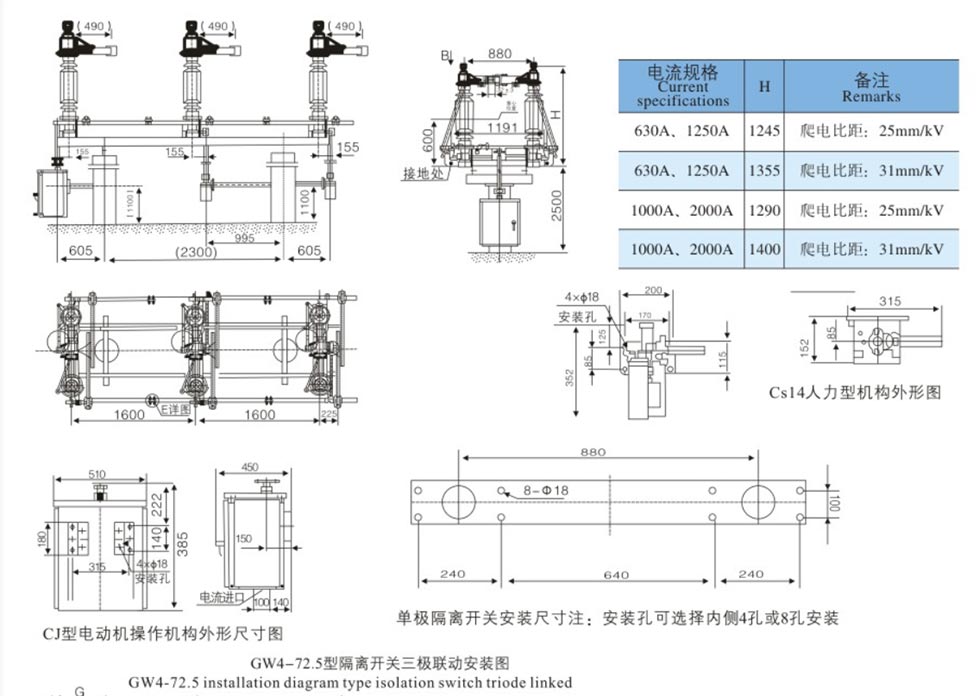

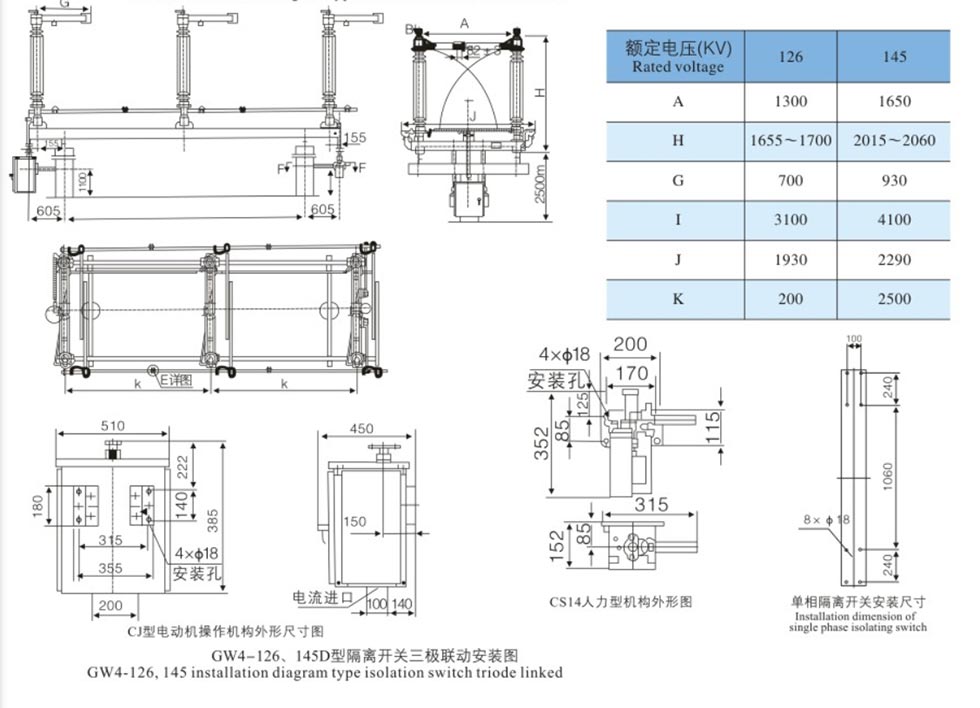

外形寸法

設置と試運転

1. 設置前の点検

・絶縁体：亀裂、傷、汚れはありません。
• 接点: きれいな銀メッキの表面はそのままです。
• ファスナー: すべてのボルトが締められています。
• 機構: スムーズな回転。可動部品に注油します。

2. 調整

・絶縁体の垂直度：シムで調整（1箇所あたり最大3mm）。
• 三相同期: クランクアームとリンケージロッドを調整します。
• 接触圧力: 適切な挿入と圧力を確保します。

手術

• 無負荷状態でのみ動作させてください。サーキットブレーカーが開いていることを確認します。
• 手動操作: 操作ハンドルを使用します。過度の力を避けてください。
• 電動操作: ローカル/リモート制御を使用します。モニターの位置。
・インターロック：インターロックされている場合は無理に動作させないでください。

メンテナンス

・定期オーバーホール：1～2年に1回。
• 絶縁体と接点をきれいにします。工業用ワセリンを塗ります。
• ベアリングとトランスミッション部品に注油します。
• ボルトの緩み、接点の磨耗、絶縁体の損傷がないか確認してください。
• 短絡後: 直ちに点検してください。

トラブルシューティング

• 動作不可: インターロック、リンケージの詰まり、またはモーターの故障を確認してください。
• 非同期フェーズ: 架橋ロッドを調整します。
• 接点の過熱: 清掃して締め直します。シルバーメッキをチェック。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: 1250A と 2000A 切断スイッチの主な違いは何ですか?

A: 主な違いは定格電流容量です。 1250A は中負荷 110kV に適しています 2000A は大電流の主変圧器の入出力回路に適しています。の 構造、絶縁等級、取付寸法は基本的に同一です。

Q2: この 110kV 1250A 2000A 断路器スイッチは沿岸地域や汚染度の高い地域でも使用できますか?

A: はい。沿面距離31.5mm/kVの耐公害品（Wタイプ）もございます。彼らは使用します 耐汚染磁器碍子または複合碍子であり、塩水噴霧や粉塵による腐食に耐性があります。

Q3: サプライヤーとして、Usune はどのような技術サポートを提供できますか?

A: 選択ソリューション、設置図、オンサイト試運転ガイダンス、無料修理を提供できます。 保証期間中のサービス。標準モデルは電力の時間要件を満たすために迅速に納品されます グリッドプロジェクト。
