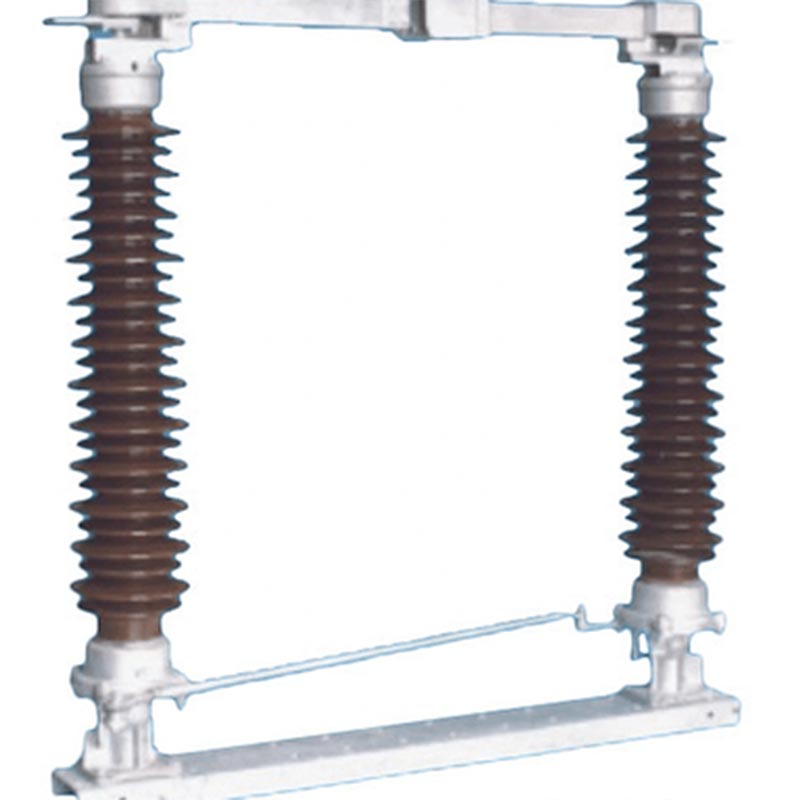

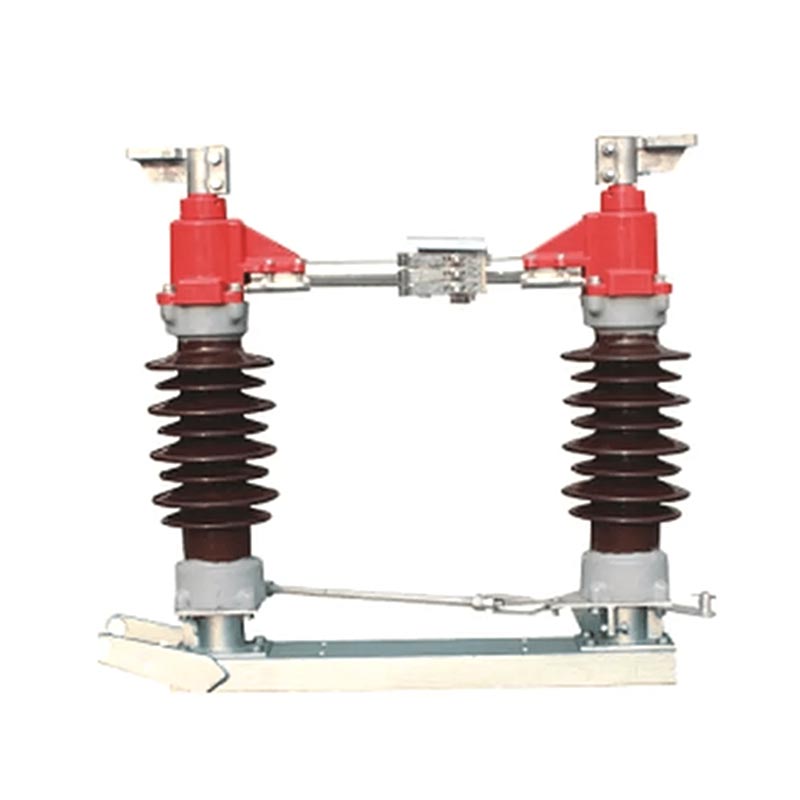

ウスネGW4シリーズ屋外用変電所断路器は、独自に開発したコア製品であり、 ウスネ社製。定格周波数 50Hz、定格電圧 35kV の AC 回路に適しています。 170kV。主に無負荷状態での回路開閉に使用され、不可欠な安全装置です。 送配電システムのコンポーネント。派生商品の基本単位としても使用可能 豊富な拡張性を備え、多様なプロジェクトニーズに対応します。
屋外変電所断路器は横回転式開閉器構造を採用しており、安定した動作が特徴です。 機械的性能、高い絶縁レベル、強力な耐汚染性、便利な設置と メンテナンス。電源を効果的に絶縁し、電気機器のメンテナンスの安全性を確保し、 完全な無負荷スイッチング動作を実現し、高温などのさまざまな過酷な屋外環境に適しています。 高度、低温、重度の汚染。
1. 電源分離: 機器を電力網から効果的に切断し、メンテナンスの安全性を確保します。
人員と設備。
2. 長期負荷容量：定格負荷電流を長期間安定して流すことができ、連続電力を確保します。
供給;
3. 無負荷スイッチング: 無負荷の線路と変圧器の無負荷スイッチング、および母線スイッチングを完了します。
電力網の柔軟な調整ニーズを満たす運用。
4. 接地保護: 信頼性の高い回路接地を実現するために、必要に応じて接地スイッチを構成できます。
運用の安全性をさらに高めます。
製品の品質と操作の安全性を確保するために、Usune GW4 シリーズは国際規格に厳密に従っています。 IEC 62271-102「高電圧 AC 切断スイッチおよび接地スイッチ」および IEC 60694「高電圧開閉装置および制御装置の一般技術条件」。工場では、 厳格な品質検査プロセス。各製品は出荷前に包括的な性能テストを受けます。 工場ですべてのパラメータが標準要件を満たしていることを確認します。
製品技術パラメータUsune GW4シリーズには、GW4(A)-35(D)(W)、GW4(A)-126(D)(W)、 および GW4(A)-170(D)(W)、定格電流範囲は 630A ～ 2500A で、さまざまな電圧レベルと負荷に適しています シナリオ。主要な技術パラメータ（主要指標）は次のとおりです。
| モデルシリーズ | 定格電圧(kV) | 定格電流(A) | 定格短時間耐電流(kA/s) | 雷インパルス耐電圧(kV) | 主回路抵抗(μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 4月20日～4月40日 | 170～118 | 50～80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 4月20日～3月50日 | 200～115 | 50～125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 4月20日～3月50日 | 200～115 | 50～125 |
さらに、CS11、CS17D、CS14Gの手動操作機構とCJ2電動操作機構を搭載しています。 動作メカニズム。補助スイッチ構成はメカニズムのタイプに応じて最適化されており、 柔軟で信頼性の高い操作。
二重シール設計のシャフトアセンブリは 2 つのラジアルボールベアリングでサポートされており、効果的に損傷を防ぎます。 湿気、塵埃、有害ガスの侵入。
中間コンタクトには自動動作コンタクトフィンガが使用されており、スプリングが不要です。それは自分自身に依存します 弾力性によりコンタクトをクランプし、安定した接触を確保し、メンテナンスコストを削減します。
主導体回路と接地開閉器には連動機構が付いており、 主回路が閉じているときは接地スイッチが閉じることができず、またその逆も同様で、誤操作を防ぎます。
出力ベース内のフレキシブル接続部は、導体棒と端子板にしっかりと固定されています。オイルフリー 自己潤滑ベアリングによりスムーズな回転が保証され、耐用年数が延長されます。
ウスネには、高電圧電気機器の設計において長年の経験を持つ専門の研究開発チームがいます。の GW4シリーズの導電部品構造は実用新案国家特許を取得しています。コンタクトフィンガーは 高強度、高導電性、高弾性を備えた新素材を採用し、バネの腐食などの問題を回避し、 熱アニールによりクランプ力が低下し、接触抵抗が増加します。
GW4 シリーズは長年にわたって市場に投入されており、成熟した生産技術と安定した性能を備えています。 回転部品はメンテナンスフリーの設計で、伝達部品にはステンレス鋼のピンがペアで使用されています。 二硫化モリブデン含有ナイロンブッシュを使用。スチールコンポーネントには溶融亜鉛メッキが施され、滑らかさを確保します。 作動性と長期防錆効果を発揮します。
ウスネは専門メーカーとして、生産工程において国際基準を厳格に遵守しています。の 原料調達から一貫した品質管理体制を誇る工場 製品の組み立てとテストまで。製品は数多くの権威あるテストと認証に合格しており、 その性能は業界で広く認められています。
Usune は、顧客満足度を最優先に、包括的な販売前のコンサルティング、設置指導、およびサービスを提供します。 アフターメンテナンスサービス。製品の耐用年数が長く、メンテナンスコストが低く、工場も お客様の不安に応える総合的なアフターサポートを提供します。
Usune GW4 シリーズ屋外変電所断路器は、過酷な屋外環境向けに設計されており、 強い環境適応力。動作条件は次の要件を満たす必要があります: 高度を超えないこと 2000メートル。周囲温度 -40℃ ～ +40℃。風速が34m/sを超えないこと。震度8度以下。 アイシングの厚さは10mmを超えないこと。激しい塵埃、化学的腐食、強い振動がないこと。 引火性/爆発性の危険性。水平設置基礎。ユーザーのアプリケーション環境が規定を超える場合、 上記の要件に応じて、カスタマイズされたソリューションを Usune と交渉できます。

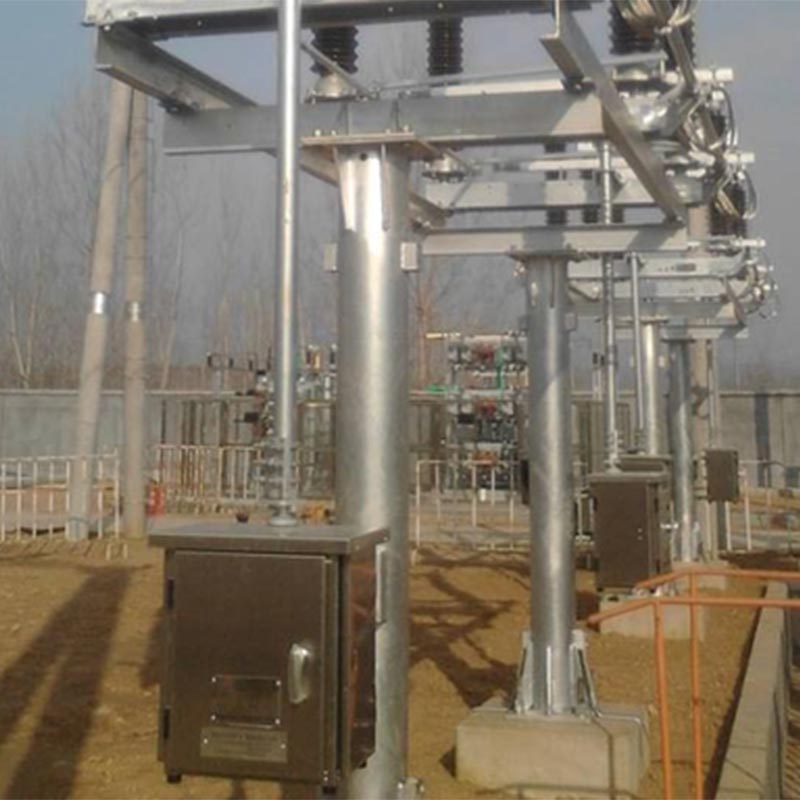

プロジェクト名：中国北部110kV屋外変電所改修工事
プロジェクトの背景: この変電所は中国北部の都市に位置しており、厳しい冬を経験しています（最低でも 気温-35℃）、頻繁に強風が吹く。元の断路器スイッチは低温不良に悩まされていました 耐久性があり、動作が不安定で、メンテナンスコストが高くつきます。プロジェクトチームは包括的な比較を行った結果、 Usune GW4-126(D)(W)/1250屋外変電所断路器を選択しました。うすね氏が完成品を提供 スイートおよびインストール ガイダンス サービス。
適用結果: 製品は試運転後 3 年間安定して動作し、優れた性能を示しました。 耐低温性と耐風性。開閉動作は柔軟で確実です。の セルフクリーニング接点機能により、埃や雪の堆積による接触不良を効果的に防止します。 メンテナンスフリー設計により、変電所の日常メンテナンスの負担が軽減されます。プロジェクトオーナーは非常に高く評価しています ウスネ製品の性能とアフターサービスを認め、長期協力関係を締結 薄根と契約し、その後の変電所改修工事の指定メーカーに指定される。
A1: まず、コンロッドの変形、接合部の緩み、緩みがないかを目視検査します。 クランプが緩んでいるか、滑っている。変形したコンロッドは交換する必要があります。ジョイントやクランプが緩んでいる場合は、 マニュアルに指定されているトルクに従ってトルクレンチを使用して締め付けます（表5を参照）。マニュアルなら 作動トルクが著しく増加する場合は、回転部の潤滑油の乾燥や回転部の錆などが考えられます。 シャフトピン。スムーズな動作を確保するために、回転部分を清掃し、潤滑してください。
A2: 本製品はメンテナンスフリー設計となっておりますが、安全性を確保するために定期的な点検・メンテナンスを推奨いたします。 長期安定運転：2年ごとに簡単な現場検査を実施する。サービスが終了したとき、 メンテナンスは 5 年ごと、または 2000 回の操作ごとに実行する必要があります。毎年大規模なオーバーホールを実行する必要があります 10 年間または 5000 回の操作ごと。主要なメンテナンス ポイントには、機械部品の完全性の確認と、 絶縁体、主導体回路の抵抗の測定、ボルトの締め具合の確認、およびテスト 補助スイッチや連動電気部品の動作状態。
1. 製品供給の完全性: 出荷される Usune GW4 シリーズの切断スイッチおよび接地スイッチには、それぞれ付属しています。 ユーザーが注文した取り付けアクセサリと操作機構、および製品証明書、 スムーズな設置と使用を確実にするための設置および操作マニュアル、および付属品リスト。
2. ご注文方法 ご注文の際は、製品形名、品名、定格電流、定格電圧、電源の有無をご指定ください。 接地スイッチが構成されています (単一接地/二重接地)。タイプ、モデル、および動作する名前 メカニズム。電磁ロックの電源と定格電圧（ある場合）。のモデルと制御電圧 電気操作機構（ある場合）。特別な技術文書または取り付けアクセサリが必要な場合は、 ご注文時にご指定ください。
1. フィンガータッチベース
2. フィンガータッチ
3. マグネットロックプレート
4. ボルト
5.連絡先
図 2 主要な電気接点の概略図
1. グランドナイフ静電接触ヘッド
2.接触指
3. 位置決めプレート
4. 研削ナイフチューブ
図 3 接地管と位置決めプレートの位置の概略図
図4 巻上げ図
