産業用電力システムの継続的な開発に伴い、発電所や電気施設では、機器のメンテナンス中に電源を絶縁するための、より安全で信頼性の高いソリューションが必要です。高圧断路器信頼性の高い絶縁を提供し、メンテナンス効率を向上させることで、電気の安全性を確保する上で重要な役割を果たします。
GN22-6 シリーズ屋内高圧断路器は、中圧電力システム用に開発された新世代の高電圧電気機器です。高度な機械伝達技術、最適化された接点構造、高強度導電コンポーネントを統合することにより、GN22-6 シリーズは大規模な発電所や産業用電気アプリケーションに信頼性の高い絶縁性能を提供します。
GN22-6 屋内高電圧断路器は、主に大規模な発電所や電気システムで、機器の検査やメンテナンス中に電源を遮断するために使用されます。この製品は、3 つの独立した単極ユニットまたは統合された 3 極アセンブリとして構成でき、さまざまな電力システム要件に柔軟な設置オプションを提供します。
断路器とそれに適合する動作機構は GB 1985 (交流) に準拠しています。高圧断路器および接地スイッチ）、信頼性の高い性能と高電圧電気機器規格との互換性を保証します。
| アイテム | 技術的要件 |
|---|---|
| 高度 | ≤1000m |
| 周囲温度 | -25℃～+40℃ |
| 相対湿度 | ≤90% (+25℃の場合) |
| 設置環境 | 重度の腐食性ガス、塩霧、粉塵、爆発性物質、腐食性物質がないこと |
| 振動状態 | 激しい振動が頻繁に発生しない |

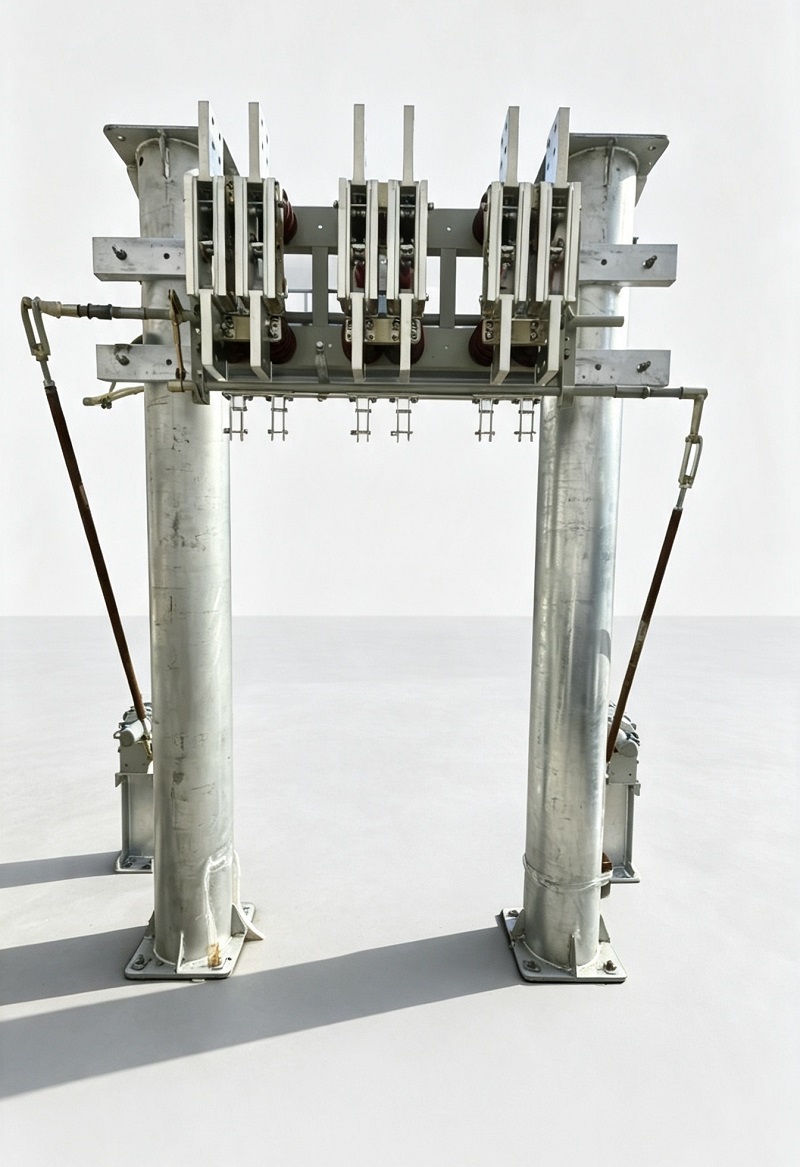

GN22-6シリーズは3極ナイフ構造を採用しています。各極の導電部品はポスト絶縁体またはブッシュ絶縁体を介してベースフレームに固定されており、安定した機械的支持と電気絶縁性能を確保します。
スイッチブレードは、精密機械加工技術を使用して厚くされた銅板から製造されており、導電性コンポーネントの表面品質と導電性が向上しています。最適化された接触構造により、信頼性の高い接続性能が提供され、動作中にセルフクリーニング機能が提供されるため、接触抵抗が低減され、サービスの安定性が向上します。
GN22-6 シリーズは、従来の断路器機構とは異なり、特別に設計された 2 段階の閉鎖およびロック機構を採用し、高い接触圧力と操作トルクの間の共通の課題を解決します。
主軸の最初の 80 度回転中に、スイッチブレードは全開位置から予備閉位置まで移動します。

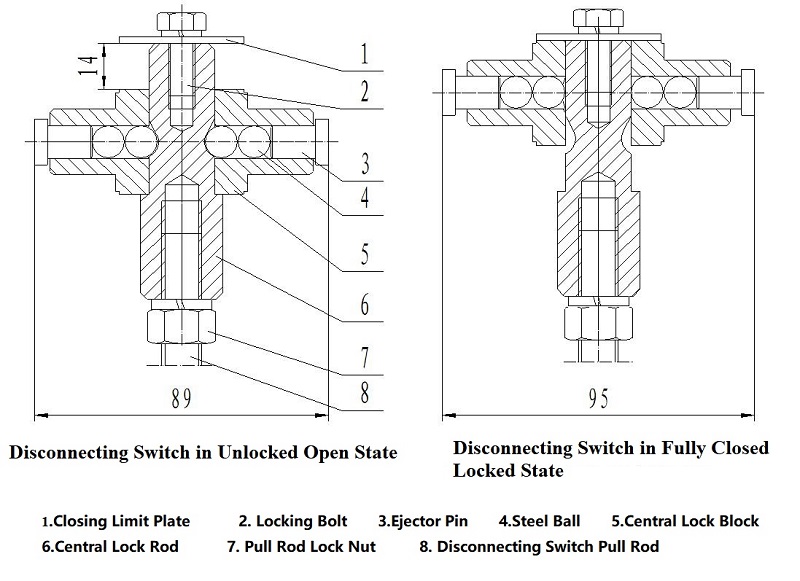

次の 10° 回転中に、ロッキング ブロック機構が中央のロッキング ロッド、鋼球、およびエジェクター ピンを駆動します。マグネットロックプレートはレバー構造により力を増幅し推力を約5.5倍に高め、スイッチブレードに強力な接触圧を発生させます。
この革新的な構造により、次のことが可能になります。
GN22-6 シリーズは、さまざまな定格電流要件をサポートしているため、大電流の配電およびメンテナンス絶縁アプリケーションに適しています。
| モデル | 定格電圧(kV) | 最大動作電圧(kV) | 1分間電源周波数耐電圧(kV) | 定格電流(A) | 動的安定電流 (kA) | 3秒熱安定電流(kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
注：GN22-10は平置きタイプを表します。 Cは壁貫通型を表します。 Dは接地の種類を表します。
GN22-6 断路器は、水平、垂直、傾斜した設置方法をサポートしており、さまざまな電気システムへの柔軟な統合が可能です。
互換性のある操作メカニズムには次のものがあります。
| 定格電流 | 最大作動トルク |
|---|---|
| 2000A | <145N・m |
| 3150A | <180N・m |
| 4000A | <200N・m |
| 5000A | <250N・m |
| 6300A | <300N・m |
| 8000A | <350N・m |
安定した性能を維持するために、試運転後も定期的な点検・整備が必要です。推奨されるメンテナンス手順は次のとおりです。
| 成分 | 推奨素材 |
|---|---|
| コンポーネントの移動 | ZG-1 潤滑グリース |
| 接触面の保護 | SYB1607 工業用ワセリン |
電気システムが大容量化と信頼性の向上に向けて開発を続けるにつれて、高度な断路器技術が電力の安全性と機器のメンテナンスにとってますます重要になっています。
高電流機能、最適化された接点構造、信頼性の高い機械設計を備えた GN22-6 屋内高電圧切断スイッチは、発電所、変電所、産業用電気システムに信頼性の高い絶縁ソリューションを提供します。
GN22-6シリーズは、運用の安全性と機器の信頼性を向上させることで、高圧電力インフラの近代化と安定発展をサポートします。
