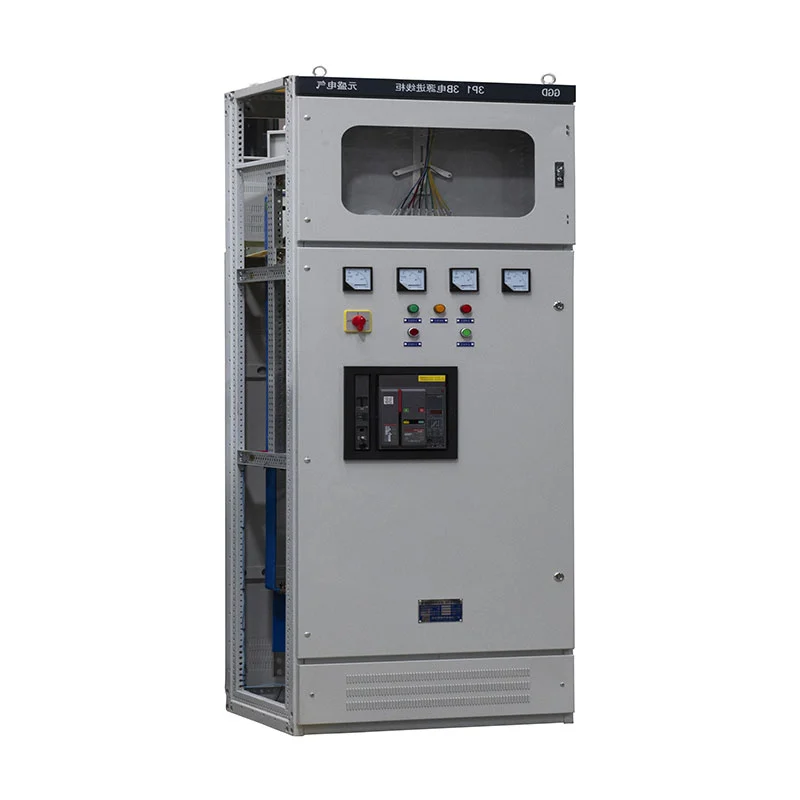

低圧開閉装置

Zhejiang Usune Electric Co., Ltd.が開発した低電圧引出式配電盤はACに適しています 最大 400V の定格動作電圧と最大 3150A の定格電流を備えた 50Hz システム。銅バスバーを組み合わせたデザイン 配電、構成可能な回路ブレーカー、整理された二次配線、およびさまざまなサポートを行うための専用ケーブルスペース プロジェクトのレイアウト。ウスネは、発電所、変電所、 中国および海外市場における工場、鉱山施設、商業ビル、その他の配電プロジェクト。

柔軟な回路構成

電気負荷が異なれば、異なる給電装置の配置が必要になります。キャビネットは次のように構成できます。 受電回路、送電回路、モーターフィーダ、無効電力を考慮した配電図 補償回路は同じ低圧配電システム内に配置されます。

より大きな配電要件の場合は、Emax、MT、3WN、AH、ME シリーズなどのユニバーサル回路ブレーカーを使用できます。 プロジェクトの設計に従って選択されます。ノーヒューズサーキットブレーカ、負荷を組み込む構成も可能 必要な電流定格と保護方式に基づいたスイッチやその他の電気コンポーネント。

この構成アプローチにより、機器をさまざまな配電アーキテクチャに適応させることができます。 1 つの固定された電気設備に依存すること。

バスバーシステム

メインバスバーと分岐バスバーには電解銅が使用されており、入力端子間に安定した通電経路を提供します。 および発信回線。関連するバスバーには難燃性の絶縁体と熱収縮性のスリーブが適用されています 絶縁保護を改善し、明確な相識別を維持するためのセクション。

バスバーの配置は、電気図面と定格電流の要件に従って設計されています。柔軟な バスバー接続は、バス ブリッジと主回路の間の入力接続にも提供できます。 プロジェクト設計で必要な場合はブレーカーを追加します。

調達チームにとって、この構成は配電盤と上流の変圧器のマッチングを簡素化するのに役立ちます。 バス橋と下流のフィーダーシステム。

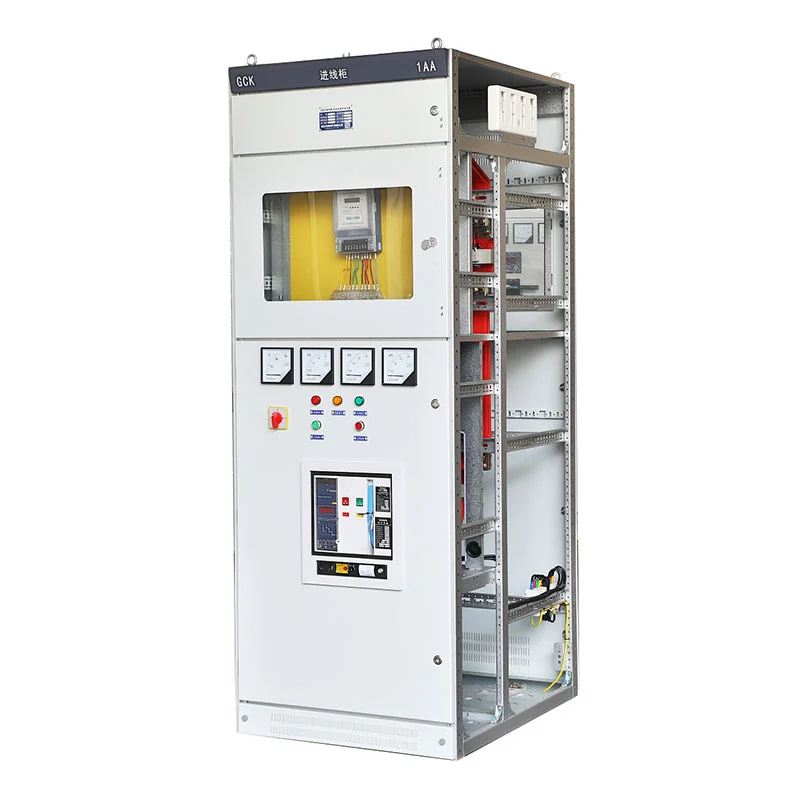

キャビネットの構造

キャビネットフレームと内部パーティションは冷間圧延鋼板から製造されています。スタンダードプレート 厚さは 2 mm 以上で、通常の操作、検査、および検査に十分な機械的強度を備えています。 メンテナンス。

キャビネット構造には、電気コンポーネント、ケーブル接続、二次制御用の専用エリアが用意されています。 配線。ドア、操作ハンドル、識別プレート、内部ラベルは電気規格に従って配置されています。 コミッショニングやメンテナンス中に回路を簡単に識別できるように設計されています。

PE 銅製接地バスがキャビネットの配置方向に沿って走っています。接地が必要なコンポーネントは、 この導体に接続され、外部接地に接続するための専用接地端子が提供されます。 ネットワーク。

二次制御

二次回路は、プロジェクトの図面と制御要件に従って配置されます。制御配線用途 柔軟な絶縁銅導体を使用しており、クリーンでメンテナンス可能な内部配線を提供するために束ねられています。 アレンジメント。

制御回路は通常 1.5 mm² の導体を使用しますが、AC 電流回路は 2.5 mm² の導体を使用します。 最終的なエンジニアリング設計。難燃性端子台を使用し、線番や回路識別マークを表示 電気図面に対応して設けられています。

受電キャビネットの場合、回路ブレーカー保護に不足電圧トリップ保護を組み込むことができます。 アレンジメント。表示灯、制御スイッチ、測定器も仕様に合わせて設定可能 各回路の働き。

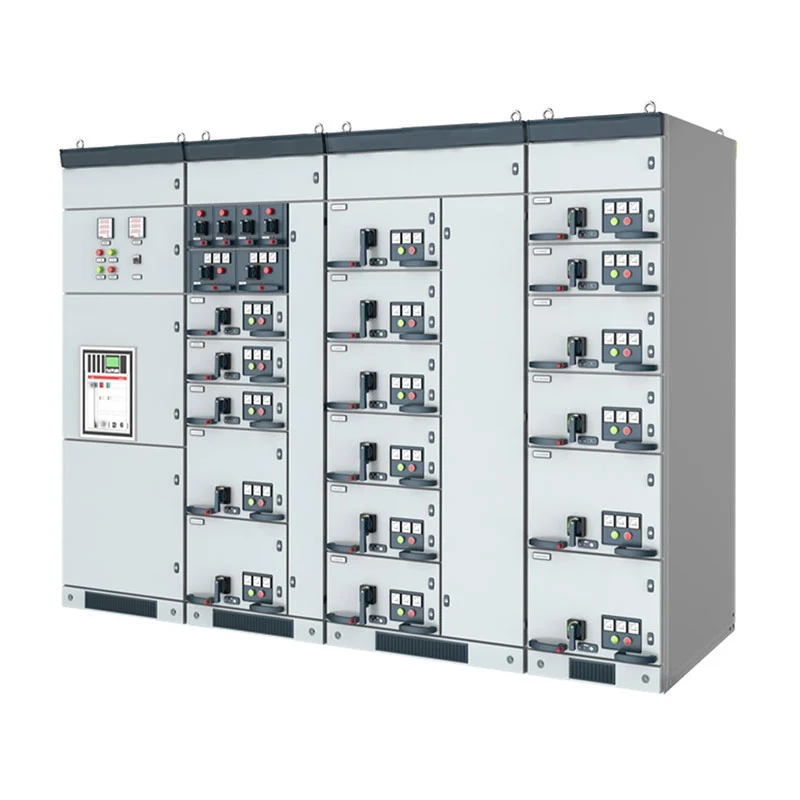

分布関数

低電圧引き出し式配電盤は、いくつかの一般的な低電圧電力用に構成できます。 配信機能。受電キャビネットは上流の変圧器または電源から電力を受け取ります。 出力キャビネットは下流の負荷に電力を分配します。

モーター制御回路は、回路ブレーカーまたはヒューズを備えた大小の引き出し構成を使用して配置できます。 モータ特性に合わせてロータリーロードスイッチを選定。コンデンサ補償キャビネットは、 手動、自動、または遠隔の無効電力補償装置を組み込んでください。

このモジュラー構成により、同じキャビネット プラットフォームでさまざまな配電タスクをサポートできます。 1つのプロジェクト。

技術仕様

製品外形寸法

動作条件

この装置は、激しい振動、衝撃、または腐食のない環境での屋内設置を目的としています。 条件。周囲温度は -10°C ～ +40°C の範囲に維持し、平均温度は 24°C 以内にする必要があります。 +35℃を超えない時間。

設置高度は通常 2000 m に制限されています。最大周囲温度 +40°C では、相対 湿度は 50% を超えてはなりませんが、次の規定に従って、より低い温度ではより高い相対湿度が許容される場合があります。 該当する環境条件。

設置の傾斜は垂直面から 5° を超えてはなりません。特殊な設備が必要な場合 環境や動作条件に応じて、最終的な構成は技術的な相談を通じて決定できます。 うすねさんとお客様の間で。

保護の詳細

電気的安全性は、キャビネット構造と回路保護の両方を通じて対処されます。機械的および電気的 選択した構成に応じて連動機能を搭載し、操作ミスを軽減します。

キャビネットには明確に識別された回路ラベルと部品番号が使用されており、接地システムは 接地接続用の専用 PE 銅バス。ケーブルコンパートメントは、十分なスペースを確保して設計できます。 必要に応じてケーブルヘッドとゼロシーケンス変流器を設置します。

前後ドアは安定した開閉ができるよう設計されており、操作部は安定した位置に配置されています。 キャビネットのドアやハンドルとの干渉を避けてください。

規格と認証

Usune は、該当する IEC および GB 要件に従って低電圧電気機器を製造しています。関連する 規格には、GB/T 14048.2、GB 7251.12、および低電圧開閉装置および適用可能な IEC 要件が含まれます。 コントロールギアアセンブリ。

生産および管理システムは ISO 9001、ISO 14001、ISO 45001 認証によってサポートされています。製品 プロジェクト要件に応じて、CE 認証および関連するテスト文書も提供できます。

これらの認証と規格は、調達チームにサプライヤーの評価、プロジェクトの文書化された根拠を提供します。 承認と国際購入。

品質管理

品質管理には、キャビネットの材料、銅バスバー、電気部品、二次配線、完成品が含まれます。 組み立て。コンポーネントは、承認された設計図と技術仕様に従って選択されます。

組み立てられた機器は出荷前に定期的な検査とテストを受けます。配線、コンポーネントの識別、 接地接続、キャビネットの構造、および電気的機能がプロジェクトの文書に照らしてチェックされ、 顧客サイトでの設置と試運転の問題を軽減します。

Usune は、品質検証とプロジェクトのトレーサビリティをサポートするために、生産と検査の記録も維持します。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

低電圧引き出し式配電盤は、Cas-space ロケット打ち上げプロジェクトに供給されました。 プロジェクトの設備と電気をサポートするために信頼性の高い低電圧配電が必要な場合 システム。

複数の電気負荷と異なる配電回路を伴うエンジニアリング プロジェクトの場合、モジュラー キャビネット この構成により、入力電力、フィーダー回路、および補助電気機能を次の要件に応じて編成できます。 プロジェクトの配電設計。

外形寸法

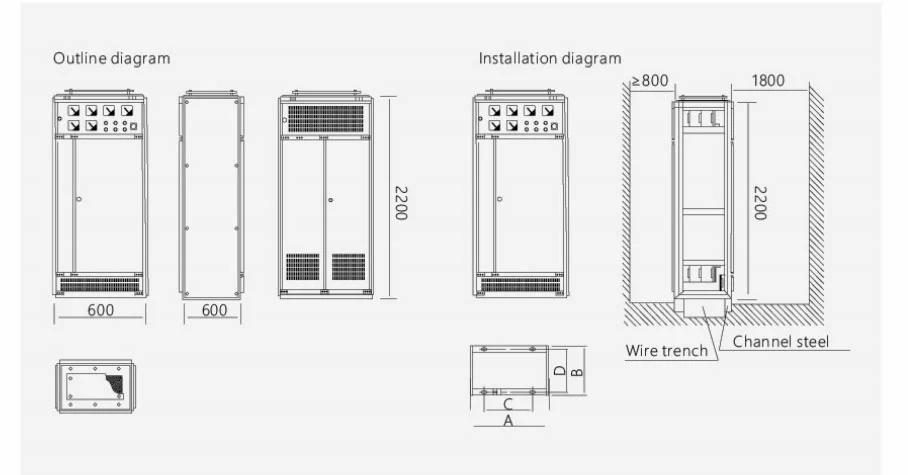

キャビネットの寸法は、承認された電気図面、コンポーネントの選択、ケーブルに従って決定できます。 エントリー要件とサイトの設置条件。 Usune は、対応する寸法図を提供できます。 生産前のエンジニアリングレビュー。

工場でのテスト

ウスネでは出荷前に検査と日常テストを行っております。テストプロセスにはキャビネットの組み立てが含まれます。 電気接続、コンポーネントの取り付け、接地、二次配線およびその他の関連機能。

プロジェクト要件に応じてテストレポートと技術文書を提供し、顧客をサポートします。 受入検査、設置、試運転の手順を完了します。

よくある質問

どのような電圧が利用可能ですか?

標準構成の定格は 0.4kV、定格電流は最大 3150A です。最終的な電気構成 プロジェクトの負荷と設計図面に従って決定されます。

キャビネットはカスタマイズできますか?

はい。 Usune は電気回路図、回路数、コンポーネントに応じてキャビネット構成をカスタマイズできます 選択、ケーブル引き込み方向、キャビネットの寸法、その他のプロジェクト要件。

どのようなサーキットブレーカーが使用できますか?

このシステムは、さまざまな回路ブレーカー構成に対応できます。 Emax、MT、 承認された設計に応じて3WN、AH、MEシリーズを選択できます。

モーター制御に使用できますか?

はい。モーター制御構成は、さまざまな引き出しサイズと適切な回路ブレーカーまたはヒューズを使用して調整できます。 モーター容量と保護要件に応じて負荷を切り替えます。

どのようなバスバー材料が使用されていますか?

主母線と分岐母線には電解銅を使用しています。関連するバスバー部分に難燃剤を施すことができます 断熱性と熱収縮性の保護スリーブ。

どのような書類を提供してもらえますか?

Usune は技術仕様、電気図面、寸法図、テストレポートなどを提供できます。 プロジェクト要件に従った高品質のドキュメント。

生産リードタイムはどれくらいですか？

標準リードタイムは、構成、数量、プロジェクトの要件に応じて、通常 15 ～ 20 日です。

なぜ薄根なのか

Usune は電気機器の製造とプロジェクトベースの製品で 14 年以上の経験があります 開発。同社のエンジニアリング チームは、顧客の図面と電気仕様に基づいて作業を行い、 必要なキャビネット構成。

ISO 9001、ISO 14001、ISO 45001 管理システム、IEC および GB 規格準拠、CE 認証および 定期的な工場テストを行っているウスネは、国内および海外向けに低圧配電機器を提供しています。 プロジェクト。

低電圧引き出し式配電盤を必要とするプロジェクトの場合、顧客は単線の配電盤を提供できます。 図、定格電流、入出力回路の数、コンポーネント要件、キャビネットの寸法。 その後、Usune は対応する技術構成と見積書を作成できます。
