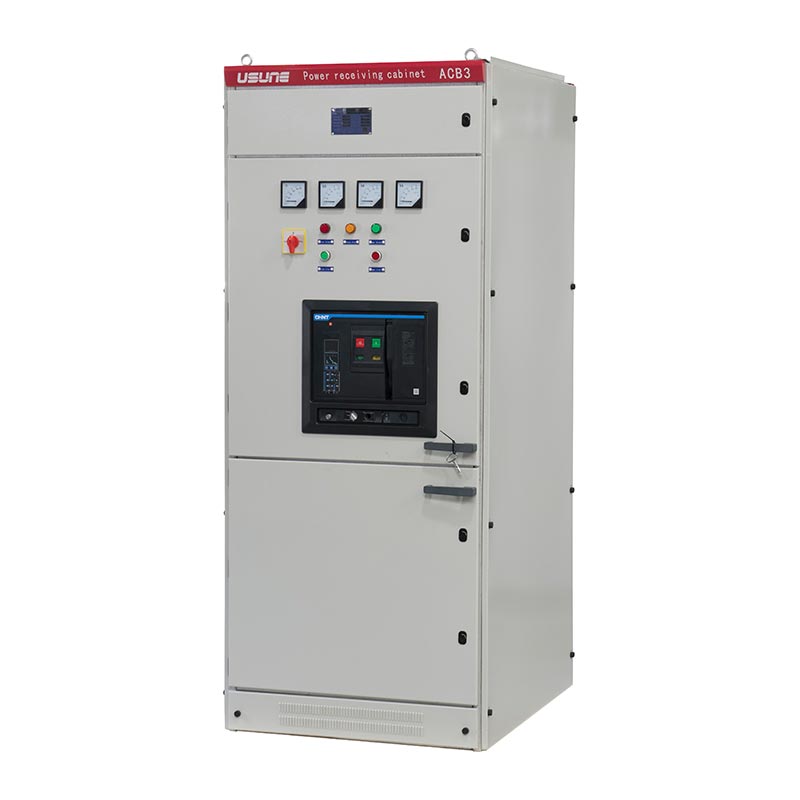

低圧固定型開閉装置キャビネット

Usune GGD 低電圧固定型開閉装置キャビネットは、AC 50Hz 配電システム用に特別に設計されています 定格動作電圧は 380V、定格動作電流は最大 3150A です。コア制御ハブとして機能します 電力・照明・配電設備の配電機能を安定的かつ効率的に実現します。

Developed in response to the needs of energy sectors, power users, and design units, this product boasts advanced technology and is an ideal upgrade from traditional low-voltage switchgear.中国大手企業の主力製品として manufacturer, it integrates reliable performance, safe operation, and convenient maintenance, making it the preferred choice for global users seeking a trustworthy low-voltage power distribution supplier.生産を活用する capabilities of advanced Chinese factories, its quality is guaranteed.

低圧開閉装置

高圧開閉装置

コア技術パラメータ

1.定格周波数: 50Hz
2. 定格動作電圧: 380V AC
3. 定格動作電流: 最大 3150A
4.適用規格：IEC439、GB 7251、IEC60056など。
5.保護等級：IP30～IP54（カスタマイズ可能）
6. 遮断能力: 高く、優れた動的安定性と熱安定性

コンプライアンスと品質保証

1. 国際規格

The Low Voltage Fixed Type Switchgear Cabinet fully complies with core international electrical standards, ensuring グローバルな適用性と信頼性。 These standards include: IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (AC Disconnect Switches and Grounding Switches), IEC60185 (Current Transformers), IEC60186 (Voltage Transformers), and IEC60298 (1kV–50kV AC Metal-Enclosed Switchgear).

2. 国家規格および業界規格

スイッチギヤは、GB/T7251.12-2013 (低電圧など) を含む厳しい中国の国家基準および業界基準を満たしています。 開閉装置および制御装置アセンブリ)、GB1207 (電圧変圧器)、GB1208 (電流変圧器)、GB50150-2006 「電気設備における電気機器の受け入れ試験に関する規格」および DL/T 5004-2004「技術規格」 電力工学における DC システムの設計の仕様」。

3. 厳格な試験と検査

- 目視検査: キャビネットのスタイルについて包括的な目視および寸法検査が行われます。 寸法、構造設計、選定、配置、配線、設置工程、表面塗装など 内部コンポーネントの技術要件への準拠を保証し、記録が保管されます。

- 工場テスト: 各開閉装置は、現在の国家規格および基準に従って工場テストおよび検査を受けます。 工場出荷前に業界標準に準拠しており、製品が確実に機能することを保証するための本物のテスト記録が提供されます。 出荷前に基準を満たしていること。

動作環境要件

1. 周囲温度: -5℃ ～ +40℃、24 時間平均温度 ≤ +35℃
2. 高度: ≤ 2000m (屋内設置)
3. 相対湿度: +40℃で ≤ 50%、低温では緩和できます (例: +20℃で ≤ 90%)。 温度変化による結露。
4. 設置角度: 垂直面との角度 ≤ 5°
5. 環境要件: 激しい振動、衝撃、腐食性物質がないこと。特別な要件 メーカーと交渉可能です。

コアパフォーマンスの利点

1. 高い遮断能力と強い安定性

大きな短絡電流に耐える堅牢な構造で、過酷な環境下でも安定した動作を実現 電気的な状態。

2. 柔軟な構成

モジュール式電気ソリューションはさまざまな組み合わせをサポートし、複数のシリーズが利用可能で、さまざまな用途に適応できます。 アプリケーションシナリオ。

3.実用的で耐久性があります

斬新な構造、高い保護レベル、防塵、防湿、耐衝撃性があり、耐用年数を延ばします。

4. 安全でメンテナンスが簡単

明確なレイアウト、簡単にアクセスできるコンポーネント、便利な操作、ダウンタイムの削減、メンテナンスの簡素化。 5. 幅広い適用性: 発電所、変電所、工場、商業ビルなどに幅広く適用できます。 インフラストラクチャプロジェクト。

実際の応用例

事例1：大規模炭鉱向け配電事業

1. プロジェクトの背景: ある大規模な石炭採掘グループは、自社の設備に信頼性の高い低電圧配電システムを必要としていました。 粉塵、湿気、湿気などの過酷な環境にさらされる地下採掘設備や地上施設。 振動。
2. ソリューション: ウスネは、IP54 にカスタマイズされた 36 台の GGD シリーズ低電圧固定型開閉装置キャビネットを提供しました。 保護と耐振動設置。
3. 適用結果: 重大な電気的故障がなく、5 年以上安定して動作します。メンテナンスの頻度 古い機器と比較して 30% 削減。電気安全事故がなくなり、採掘効率が向上します。

事例2：都市変電所更新プロジェクト

1. プロジェクトの背景: 市営変電所は、老朽化した配電システムをアップグレードする必要がありました。 電力供給能力と信頼性が向上し、住民や企業の電力ニーズに応えます。
2. ソリューション: 定格電流 3150A の Usune GGD 開閉装置が使用され、インテリジェントな監視と統合が統合されました。 保護機能。
3. 適用効果: 配電容量が 40% 増加し、ピーク電力需要に対応します。障害応答時間 60% 削減され、停電時間が短縮されます。 State Grid 規格に準拠し、優れた性能を実現 受け入れ。

技術仕様

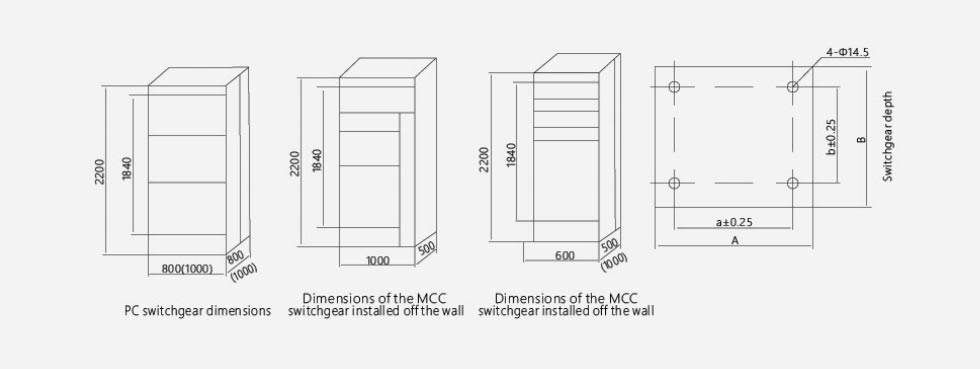

製品外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: ウスネ GGD 低圧固定型開閉装置キャビネットの保護定格は何ですか、またそれはどのように適応されますか? 異なる環境に?

A: 標準の保護等級は IP30 ですが、最大 IP54 までカスタマイズ可能です。より高い保護等級 (IP54 など) は防塵です 耐湿性があり、鉱山、工場、湿気の多い環境に適しています。腐食性環境用、 カスタマイズされたニーズを満たすために、防食コーティングと特殊な材料を利用できます。

Q2: 製品の寿命はどのくらいですか?また、定期的なメンテナンスはどのくらい必要ですか?

A: 通常の耐用年数は 15 ～ 20 年です。定期メンテナンスには次のものが含まれます: 四半期ごとの防塵清掃、留め具のチェック およびコンポーネントの動作ステータス。年間の包括的な絶縁抵抗試験および保護機能 校正。適切なメンテナンスにより寿命を延ばし、安定した動作を保証します。

Q3: ウスネは、特殊な電圧/電流や構造に対してカスタマイズされたソリューションを提供できますか?

A: はい。専門メーカーとして、定格電圧（220V/400V）の調整などのフルカスタマイズサービスを提供します。 電流（最大 3150A）、寸法、コンポーネントのレイアウト、機能の変更。私たちのエンジニアリングチームが働きます 緊密に連携して、IEC/GB 規格に準拠したカスタマイズされたソリューションを設計します。
