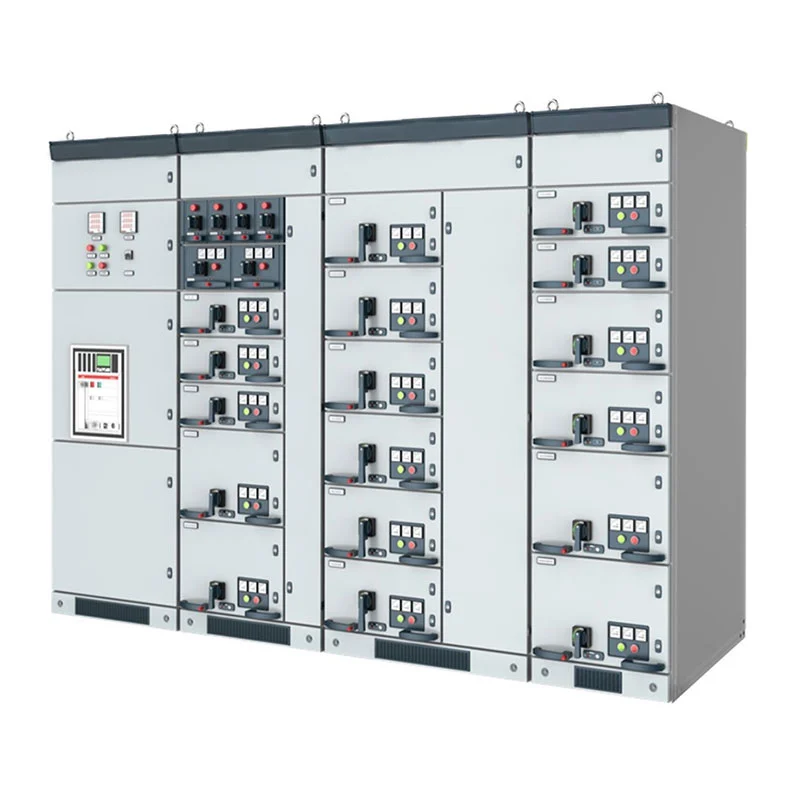

低圧引出し型開閉装置キャビネット

最大 660V の定格動作電圧を備えた AC 50 ～ 60Hz システム用に設計された、低電圧ドロワー タイプ開閉装置キャビネット 配電、モーター制御、力率補償用に構成できます。に適しています 産業プラント、電力施設、石油化学プロジェクト、交通インフラ、商業ビル、 およびその他の低電圧電気システム。

引き出しのデザインが重要な理由

従来の固定配電盤では、電気回路は盤全体に比較的依存しています。 アレンジメント。施設に多くの独立した負荷が含まれる場合、回路管理と将来の負荷が困難になる可能性があります。 変更はさらに複雑になります。

引き出し式の構成により、電気機能を個別のユニットに分割します。各ドロワーは、 特定のフィーダー、モーター、または電気負荷に対応し、キャビネット全体を実際の電源に応じて編成できます。 流通構造。

工場や大規模施設の場合、これは開閉装置を電気負荷に基づいて計画できることを意味します。 単純にキャビネットの物理的な寸法に相当します。

回線ごとの管理

引き出し構造により、異なる回路を別々の機能ユニットに割り当てることができます。

たとえば、生産施設には、コンベアモーター、ポンプ、ファン、補助装置用の独立した回路がある場合があります。 機械、照明、および一般的な配電。これらの回路はそれぞれの目的に応じて配置できます。 電気要件。

この構造は、オペレータが各回路とその接続機器との関係を識別するのに役立ちます。 多数の発信フィーダを備えた大規模な電気室では特に価値があります。

異なる負荷、異なる引き出し

すべての電気負荷に同じ電力要件があるわけではありません。小型補助モーターと高出力生産モーター 場合によっては、異なるスイッチングや保護の仕組みが必要になる場合があります。

したがって、低電圧引き出しタイプ開閉装置キャビネットは、さまざまな回路に大小の引き出しを使用できます。 要件。ドロワーの構成は、モーター定格、フィーダー容量、および枚数に応じて決定できます。 プロジェクト内の回路の数。

これにより、電気技術者はキャビネットのレイアウトを準備する際に、より大きな自由度が得られます。

モーター回路構成

産業施設では、モーター制御が低電圧電力のかなりの部分を占める可能性があります。 システム。

MCC構成は大小の引き出しで構成されており、各回路の主開閉器には 高遮断容量モールドケースサーキットブレーカまたはヒューズ付きロータリーロードスイッチ。

この配置は、ポンプ、コンプレッサー、ファン、コンベア、生産機械、および その他のモーター駆動機器。

これらのモーター回路を専用の機能ユニットに分離することも、電気的関係を簡素化するのに役立ちます。 個々のモーターとそれに対応するフィーダーの間。

配電配置

配電センターのキャビネットは、受電電力を複数の電力に分割する必要がある場合に使用されます。 下流回路。

PC 構成は、承認された規格に応じて、Emax、MT、3WN、AH、および ME シリーズのサーキット ブレーカーに対応できます。 電気設計。

選択には、定格電流、短絡容量、フィーダ特性、保護調整、 および接続される機器の要件。

無効電力管理

モーターを多く使用する産業システムでは、大幅な無効電力需要が発生する可能性があります。このような設置の場合、力率 補償は、低電圧の電気設計の一部を構成する場合があります。

補償キャビネットは、手動、自動、また​​はリモートの力率補償用に構成できます。

お客様の負荷特性や電気管理に合わせて構成を決定可能 すべてのプロジェクトに同じ報酬協定を使用するのではなく、要件を満たします。

どこに当てはまるか

この機器は、さまざまな負荷構造の電気システムに適応できます。

製造設備

複数の生産ラインを持つ工場では、モーター、補助機器、その他の一般的な引き出しユニットを別々に使用できます。 電源回路。

石油化学プラント

ポンプ、コンプレッサー、ファン、その他のプロセス機器は、専用のモーター制御回路を通じて配置できます。

鉄鋼および冶金

大規模な生産施設では、複数の高出力機器やモーターに集中低電圧配電を使用できます。 フィーダー。

交通インフラ

鉄道施設、ターミナル、およびサポートインフラストラクチャは、機器の配電および制御にキャビネットを使用できます。 補助電気システム。

高層ビル

商業ビルおよび住宅ビルでは、集中配電内に複数の低電圧フィーダを編成できます。 システム。

エネルギー施設

発電所やエネルギープロジェクトは、配電、モーター制御、補償機能を次の条件に従って構成できます。 補助電気負荷。

技術データ

作業環境

標準的な動作環境は、周囲温度が -5°C ～ +40°C である必要があります。 24時間以上の温度が+35°Cを超えないこと。

最大周囲温度 +40°C では、相対湿度が 50% を超えてはなりません。より高い湿度も許容される場合があります +20°C で最大 90% など、低温では。結露が発生するため、温度変化を考慮する必要があります。 が発生する可能性があります。

標準標高は 2000m 以下です。

輸送および保管中、装置は -25°C ～ +55°C の温度に耐えることができますが、短期間であれば、 +70℃までの温度に 24 時間を超えない範囲で暴露すること。

海洋石油掘削プラットフォームや原子力発電所などの特殊な用途には、別途技術が必要です。 メーカーと最終ユーザー間の評価と合意。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

Cas-space ロケット打ち上げプロジェクトは、薄根電気機器のエンジニアリング参考資料です。

ロケット打ち上げインフラには、機器システム、補助装置などのさまざまなサポート電気負荷が含まれています。 設備やインフラサービスなど。このような施設には、明確な回路構成と信頼性が必要です。 さまざまな運用領域をサポートする配電。

薄根機器はプロジェクトの電気システムの一部として適用され、供給における実践的な経験を提供しました。 特殊なインフラストラクチャ用の開閉装置。

このプロジェクトは、キャビネット構成を実際の電気アーキテクチャに適応させることの重要性も示しています。 画一的な取り決めに依存するのではなく、施設の適切な管理を行う。

品質とコンプライアンス

ウスネの生産管理システムは ISO 9001、ISO 14001、ISO 45001 によってサポートされています。

この機器は、GB 7251.1、JB/T 9961、および 低電圧開閉装置および制御装置アセンブリに関連する国際要件。

完成したキャビネットは出荷前に工場検査と定期テストを受けます。関連するテストレポートと プロジェクトの要件に応じて技術文書を提供できます。

購入前の設定

調達チームにとって最も重要なステップは、製造前に電気構成を確認することです。

低電圧引き出し式開閉装置キャビネットは、単に負荷リストを選択するのではなく、実際の負荷リストに従って選択する必要があります。 キャビネットの定格電圧。

Usune 氏は次のことを確認することをお勧めします。

見積もりの段階でこれらの詳細を提供することで、Usune はより適切な構成を準備できるようになります。 お客様の実際の電気システム。

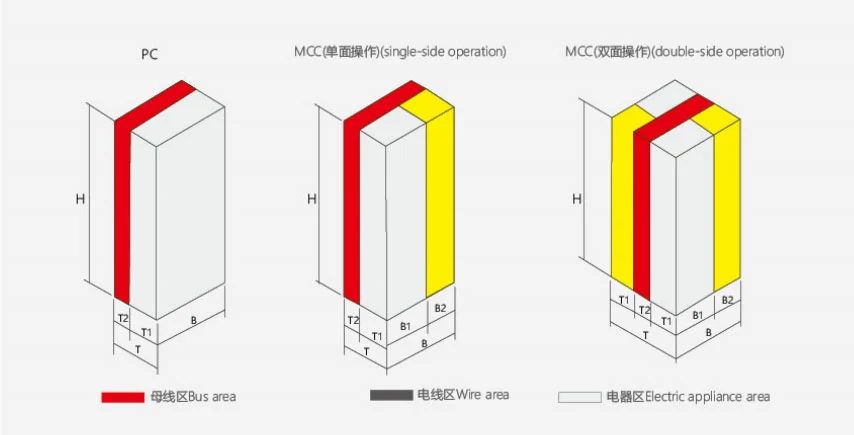

製品外形寸法

配電センター(PC)キャビネット

B モーターコントロールセンター(MCC)キャビネット

工場生産

キャビネットは、標準化されたキャビネット構造と機能コンポーネントを使用して工場で組み立てられます。

生産プロセスには、コンポーネントの検査、構造の組み立て、引き出しの取り付け、電気配線、 機能ユニットの検査と日常的なテスト。

この工場ベースの組み立てプロセスにより、最終的なキャビネット構成を承認済みの構成と比較してチェックできます。 出荷前の技術要件。

よくある質問

キャビネットはどのような電圧に対応できますか?

この装置は、定格動作電圧が 660 V 以下の AC システム用に設計されています。

なぜ引き出しタイプの構成を使用するのですか?

引き出しの配置により、個々の電気回路を別個の機能ユニットとして編成できます。 大規模な配信システムの管理と構成が容易になります。

大小の引き出しを組み合わせることはできますか?

はい。 MCC 構成では、モーター容量と回路要件に応じて、大小の引き出しを使用できます。

PCキャビネットにはどのような機器を設置できますか?

PC 構成では、承認されたプロジェクトに従って Emax、MT、3WN、AH、および ME シリーズのサーキット ブレーカーを使用できます デザイン。

モーター制御に適していますか？

はい。 MCC セクションは複数のモーター回路用に特別に設計されており、さまざまなドロワーを使用して構成できます。 サイズ。

力率補償はサポートされていますか?

はい。プロジェクトの要件に応じて、手動、自動、およびリモート補正機能を設定できます。

うすねさんはどのような資格を持っていますか？

うすねは、ISO 9001、ISO 14001、および ISO 45001 マネジメントシステムに基づいて運営されています。製品は以下に従って製造されています 該当する IEC および GB 規格に準拠しており、該当する構成に対して CE 認定を取得できます。

うすねさんはキャビネットをカスタマイズできますか？

はい。引き出しの数量、回路配置、ブレーカーの選択、MCC 構成、補償機能が可能 顧客の電気要件に従って決定されます。

見積もりにはどのような情報を提供する必要がありますか?

最も有用な情報には、システム電圧、入力電流、フィーダーの数、モーターの数量と定格が含まれます。 短絡レベル、補償要件、設置環境、電気単線図。

うすねプロジェクト支援

ウスネは、複数の電力回路を構成する必要がある電気システム向けの低圧開閉装置を提供します 集中キャビネット内。

低圧引き出し式開閉装置キャビネットをご購入のお客様向けに、Usune は電気負荷を評価できます。 構造、適切な引き出し構成の選択、コンポーネントの選択の調整、工場での完全な組み立て、および テストを実施し、プロジェクト実施のための技術文書を提供します。
