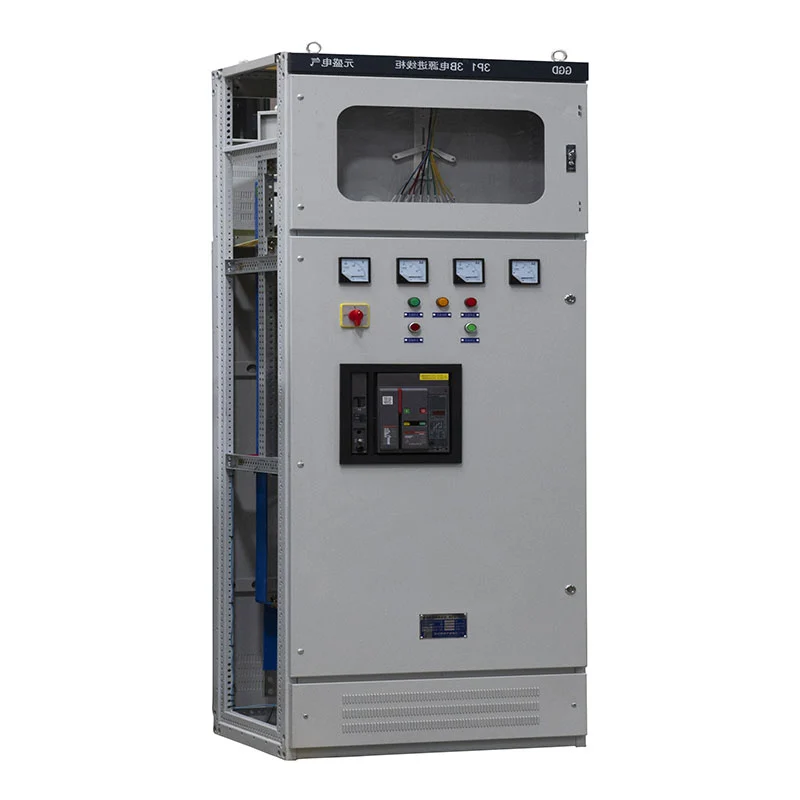

GGD 低電圧配電盤

GGD 低電圧配電パネルは、定格周波数の屋内配電アプリケーション向けに設計されています。 50Hz および最大 380/400V の定格動作電圧。キャビネット構造、銅バスバー、制御回路および保護 コンポーネントはプロジェクトの要件に応じて構成できます。このソリューションは発電所、変電所、 工場、鉱山会社、商業ビル、その他の配電施設。

流通を重視した設計

電力変換

GGD 低電圧配電パネルは、集中型の低電圧配電ユニットとして設計されています。それはできます 上流システムから電力を受け取り、それを機器の複数の出力回路に分配します。 照明、モーター、その他の負荷。

キャビネットは、入力キャビネット、出力配電キャビネット、コンデンサ補償キャビネット、または その他の構成は電気単線図に従ってください。これにより、システムを簡単に統合できるようになります。 さまざまな産業および商業流通ネットワーク。

回路構成

内部配置は、プロジェクト設計に従って主要な電気コンポーネントと制御配線を分離します。 ユニバーサルサーキットブレーカー、モールドケースサーキットブレーカー、ミニチュアサーキットブレーカー、コンタクタ、リレー、メーター、 その他の部品は、必要な回路機能に応じて選択できます。

カスタマイズされたコンポーネントのブランドや仕様が必要なプロジェクトの場合、Usune がコンポーネントの選択を調整できます。 生産前にバイヤーと打ち合わせ。

内部構造

キャビネットフレーム

キャビネットのフレームとパーティションは冷間圧延鋼板から製造されています。基準板厚は ≥2mm、操作およびメンテナンス時の鋭利なエッジを軽減するために仕上げエッジ処理が施されています。

キャビネット構造は、通常の動作に十分な機械的強度を提供しながら、 検査、配線、部品交換のためのアクセス。実用性を考慮した前後ドアの配置 運用と保守。

銅バスバー

主母線および分岐母線には電解銅を使用しています。断熱材と熱収縮性保護材は、 必要な誘電性能を維持するためにバスバー システムに適用する必要があります。

バスバーの配置には相識別が提供され、バスバーの接合部は規格に従って処理されます。 必要な電気的接続方法。必要に応じて、フレキシブルなバスバー接続も提供できます。 入力バスブリッジと主回路ブレーカー。

接地システム

専用のPE銅バスがキャビネットの組み立て方向に沿って配置されています。接地が必要なコンポーネントは、 PE システムを介して接続され、外部接地ネットワークに接続するために提供される接地端子が付いています。

ケーブル コンパートメントには、ケーブル ヘッドおよび関連する変流器の設置に十分なスペースも確保できます。 プロジェクトの図面によると。

回路構成

受信回線

受電キャビネットには、ユニバーサル回路ブレーカーと対応する保護機能を装備できます。の 付属の構成には、不足電圧トリップ保護機能を備えた電気動作サーキットブレーカーを含めることができます。 電気設計に従って時間遅延が機能します。

保護と制御の構成は、1 つに限定されるのではなく、プロジェクトの要件によって決まります。 固定コンポーネントの組み合わせ。

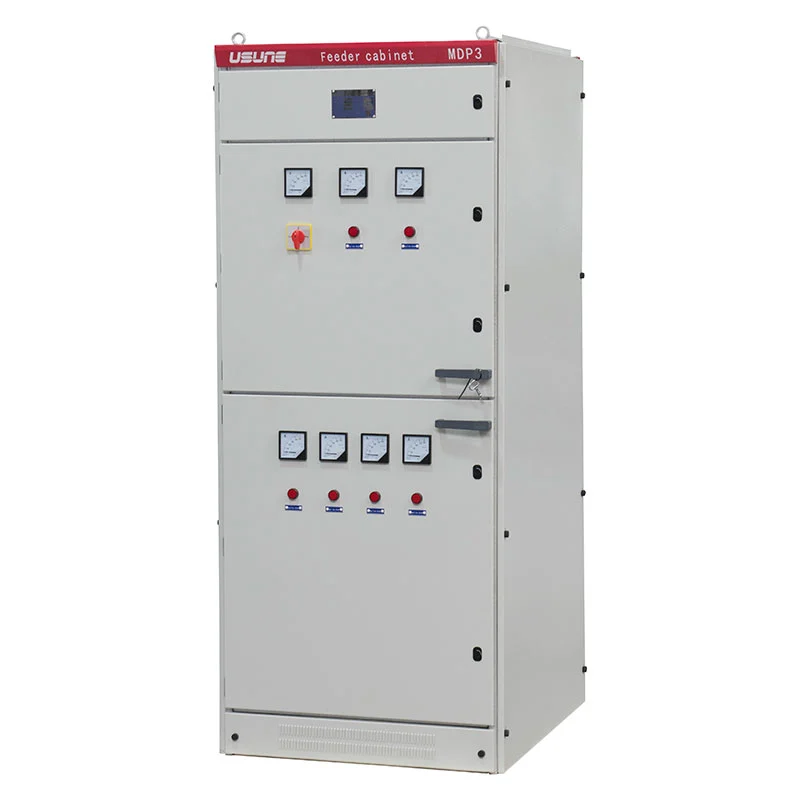

発信回線

発信回路は、さまざまな負荷や配電要件に合わせて配置できます。サーキットブレーカー、コンタクタ、 サーマルリレーと端子台は、それぞれの定格電流と制御要件に応じて選択できます。 フィーダー。

キャビネットのレイアウトは、回路の明確な識別をサポートし、デバイス番号と配線ラベルを簡単に配置できるように配置されています。 点検とメンテナンス。

モーター制御

モーター用途の場合、キャビネットに適切なスイッチングと保護を備えたモーター制御回路を統合できます。 コンポーネント。スタート/ストップ表示灯と回路識別をキャビネットパネルに配置することができます。 オペレーターは個々のモーター回路を素早く特定します。

制御配線

二次回路

二次制御回路は、承認された電気図面に従って配線されます。フレキシブル導体は、 配線が可動または通過する箇所に適切な絶縁体とスリーブが使用され、組織化された束で配置されます。 機械的に露出した領域。

基準断面積には、制御および AC 電圧回路用の 1.5 mm²、AC 電流回路用の 2.5 mm² が含まれます。 最終的な電気設計の対象となります。

端末の識別

端子台には難燃性コンポーネントが使用されており、導体は回路番号または回路番号に従って識別されます。 導体の方向は図面に示されています。手書きの内部ラベルは避けられます。回路数と設備 長期保守を明確にするために、識別情報は印刷またはホットスタンプで印刷されます。

電気的性能

主なパラメータ

GGD 低電圧配電パネルは、次の基準パラメータを中心に設計されています。

最終的な電気パラメータ、キャビネットの寸法、コンポーネントの選択は、承認された規格に従って決定されます。 技術的な図面とプロジェクトの要件。

製品外形寸法

アプリケーションシナリオ

産業流通

工場、ワークショップ、鉱山施設では、GGD 低電圧配電パネルは中央の電源として機能します。 生産設備、モーター、照明、補助システムの流通ポイント。

商業ビル

このキャビネットは、複数の発信が行われる商業および高層ビルの配信ネットワーク用に構成できます。 回路には集中的な保護、測定、制御が必要です。

電力設備

発電所および変電所は、低電圧補助配電および下流向けの機器を使用できます。 プロジェクトの単線図に適合した内部構成を備えた電気システム。

サービス条件

室内環境

この装置は屋内設置を目的としています。基準動作温度は -10°C ～ +40°C です。 標高1000mまで。

周囲の環境には、激しい振動、衝撃、腐食条件があってはなりません。特別なとき 環境要件が存在する場合、技術的条件については事前に薄根と購入者の間で話し合うことができます。 生産。

取り付け精度

設置中、垂直面に対する装置の傾斜は 5° を超えてはなりません。適切な取り付け キャビネットの位置合わせ、ドアの操作、電気接続の信頼性を維持するのに役立ちます。

規格と認証

適用規格

GGD 低電圧配電盤の設計と製造は、該当する低電圧開閉装置に準拠しています。 関連する GB および IEC 規格を含む要件。付属の設備は仕様に合わせて製作可能です。 適用可能な最新のプロジェクト仕様と承認された技術文書。

主要な参照規格には、GB/T 14048.2、GB 7251.12、IEC 439-1、GB 4942.2、およびその他の該当する電気規格が含まれます。 プロジェクトによって指定された標準。

品質管理

ウスネの製造および品質管理活動は、ISO 9001、ISO 14001、および ISO 45001 システムによってサポートされています。 電気製品は、CE 認証とともに、関連する試験文書とともに供給することもできます。 製品構成に合わせて。

製品比較

セレクションガイド

GGD 低電圧配電パネルは、プロジェクトで堅牢な集中管理が必要な場合に特に適しています。 明確な内部構造、銅母線システム、および入力信号の柔軟な選択を備えた配電キャビネット 送信回路と制御回路。

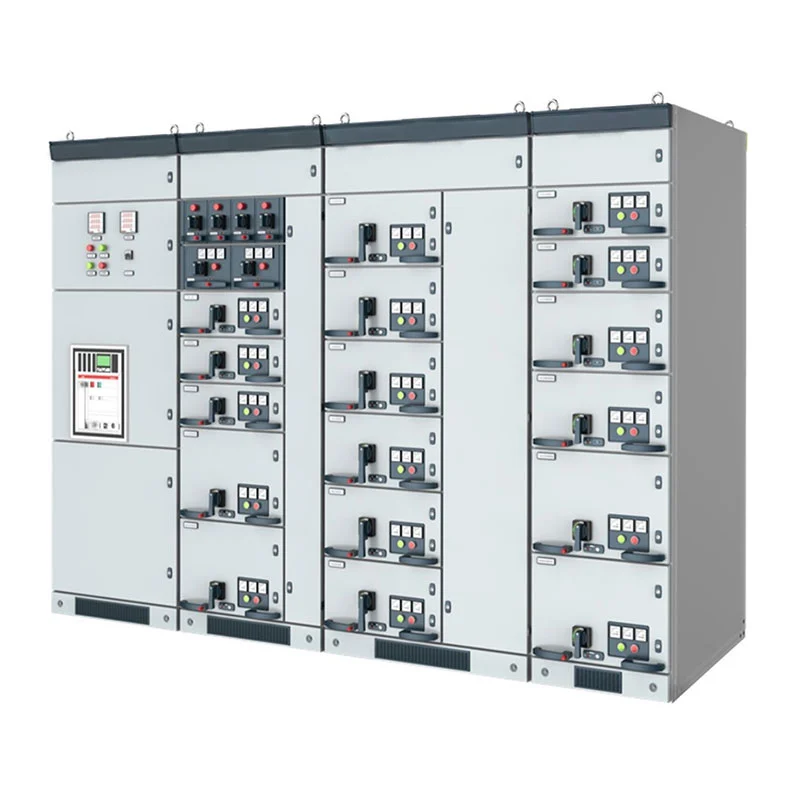

個々の機能ユニットの迅速な交換が主な要件であるプロジェクトの場合、引き出し可能な 構成の方が適切かもしれません。回路変更が少なく、よりシンプルな配電網の場合は、固定型 キャビネットは、より簡単なソリューションを提供できます。

キャビネット構造、ブレーカー、バスバー配置、制御部品、内部配線をウスネが選択可能 プロジェクトの単線図と技術要件に従ってください。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

GGD 低電圧配電パネルは、Cas-space ロケット打ち上げプロジェクトで参照されています。 構造化された低電圧配電と電気が存在するプロジェクト環境でのアプリケーションの実証 機器の信頼性は重要です。

なぜ薄根？

エンジニアリングの経験

Zhejiang Usune Electric Co., Ltd.は、電気機器分野で14年以上の経験があり、サポートされています。 プロジェクト固有の要件に従って構成を開発できる経験豊富な研究開発チームによるものです。

生産管理

電気部品やキャビネットの製作から内部配線、最終検査まで、一貫した管理を行っております。 生産および品質検査の手順。標準的な生産リードタイムは、状況に応じて約 15 ～ 20 日です。 構成と注文数量について。

プロジェクトのカスタマイズ

特定の回路ブレーカー、制御コンポーネント、キャビネットの寸法、バスバーの配置、または 配線構成、Usune は購入者の単線図と技術に基づいて機器を開発できます。 仕様。

よくある質問

定格電圧とは何ですか?

標準の基準定格電圧は 0.4kV、定格周波数は 50Hz です。最終パラメータはプロジェクトによって異なります デザイン。

最大電流はどれくらいですか?

付属の構成は、選択した回路ブレーカー、バスバー、および全体的な電気条件に応じて、3150A に達する可能性があります。 デザイン。

キャビネットはカスタマイズできますか?

はい。キャビネットの寸法、電気部品、入出力回路、制御機能、バスバー 承認された図面に従って、配置やその他の詳細をカスタマイズできます。

どのようなコンポーネントが使用できますか?

構成には、ユニバーサル回路ブレーカー、モールドケース回路ブレーカー、小型回路ブレーカー、 プロジェクトの要件に応じて、接触器、サーマルリレー、メーター、その他のコンポーネント。

生産リードタイムはどれくらいですか？

通常の生産期間は、数量と技術構成に応じて約 15 ～ 20 日です。

OEM の要件は受け入れられますか?

はい。 Usune は、指定されたコンポーネント構成や顧客を含む、OEM およびプロジェクトベースのカスタマイズを提供できます。 要件。

品質管理はどのように行われていますか?

コンポーネントと組み立てられたキャビネットは生産中に検査され、その後、定期的な検査とテストが行われます。 発送。プロジェクトの要件に従って、関連するテスト文書を提供できます。
