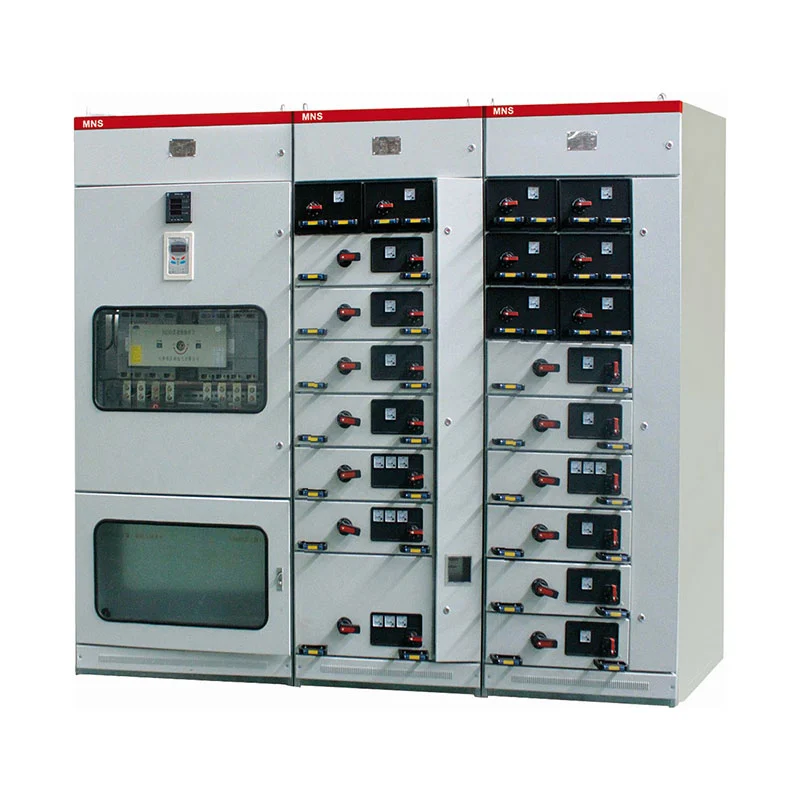

低電圧引込み式開閉装置パネル

低電圧引込み式開閉装置パネルは、数種類の電気設備が必要なプロジェクトに特に適しています。 負荷は 1 つの集中低電圧配電システムから管理する必要があります。単一の固定を使用する代わりに 配置により、キャビネットは配電ユニット、モーター制御ユニット、力率を備えて構成できます。 顧客の電気回路図に応じた補償機能。

システム構成

大規模な低電圧電気システムには、通常、さまざまな種類の負荷が含まれています。生産設備、モーター、 照明、補助機器、および無効負荷には、異なる保護および制御の配置が必要になる場合があります。

したがって、ウスネのモジュラースイッチギヤは、各回路の機能に応じて構成することができます。典型的なシステム 電力の入出力用の配電センター (PC)、モーター用のモーター コントロール センター (MCC) を含めることができます。 フィーダ、および無効電力管理用の補償キャビネット。

この構成により、電気技術者は実際の負荷構造に基づいて配電盤を開発できます。 プロジェクト。

配電

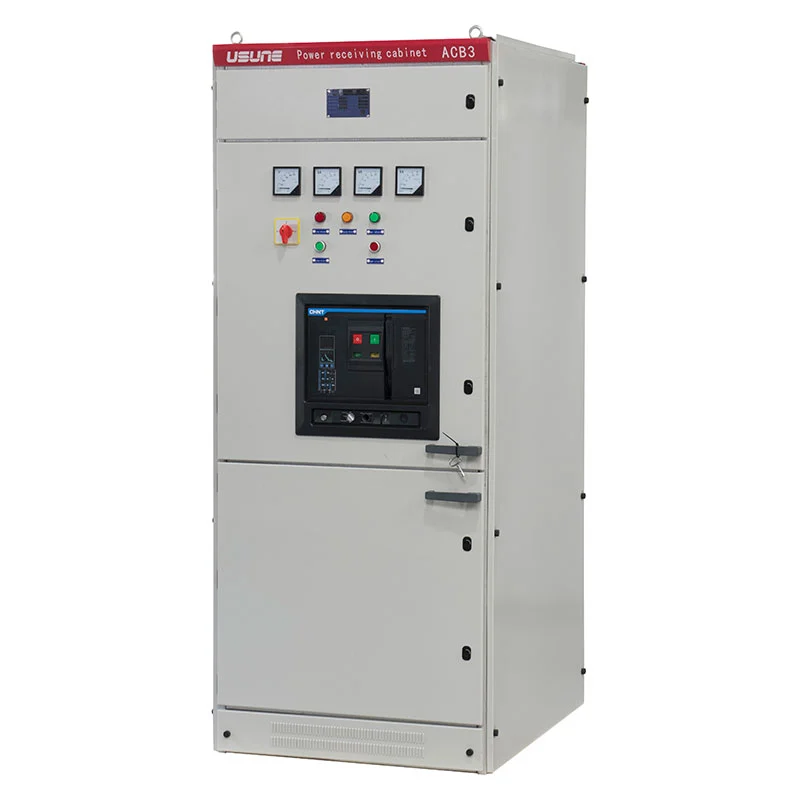

PC キャビネットは、低電圧システムの受電側および配電側用に設計されています。

必要な電気パラメータに応じて、キャビネットは Emax、MT、3WN、AH、ME シリーズ回路に対応できます。 承認された設計に従ってブレーカーおよびその他の互換性のあるコンポーネントを使用します。

配電セクションは、下流の生産ライン、変圧器、補助機器、 ビルシステムやその他の電気負荷。

複数のフィーダを備えたプロジェクトの場合、各回路は定格電流と保護に従って配置できます。 要件を満たし、流通ネットワーク全体を整理しやすくします。

モーター制御

モーター負荷は、多くの場合、産業用電気システムの最大のコンポーネントの 1 つです。ポンプ、ファン、コンプレッサー、 コンベア、工作機械、生産設備はすべて専用のモーター回路を必要とする場合があります。

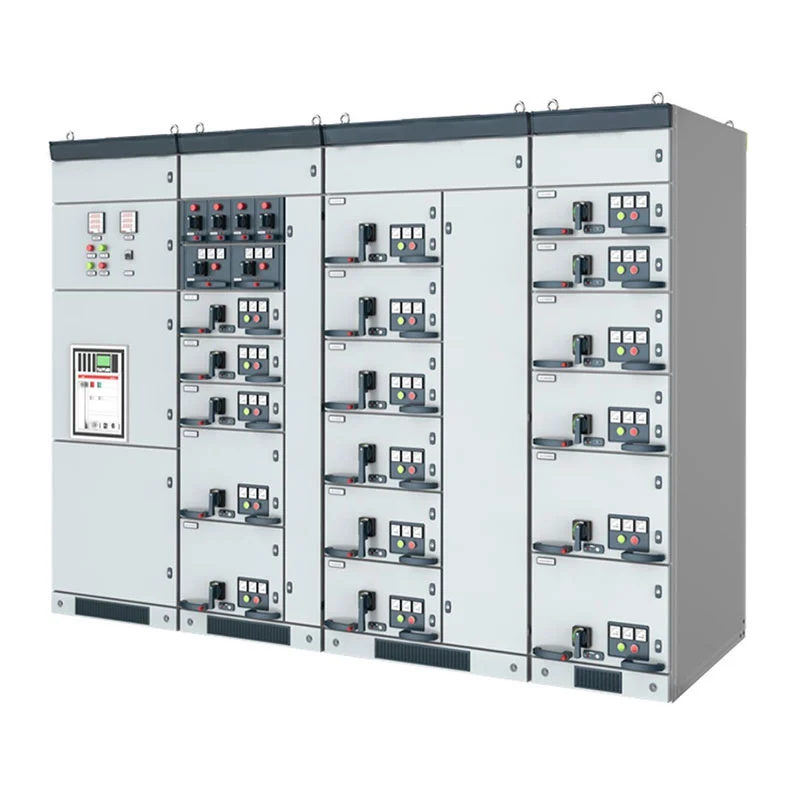

MCC 構成では、大小の引き出しを使用して、さまざまなモーター フィーダの要件に対応します。メイン 各回路の開閉装置は高遮断容量ノーヒューズ遮断器や回転負荷が使用可能 ヒューズ付きスイッチ。

この配置により、モーター回路を一般的な配電回路とは別にグループ化することができます。 電気システムの集中制御を維持します。

力率制御

多数のモーターと誘導負荷を備えた産業施設では、無効電力補償が必要になる場合があります。

Usune は、手動、自動、また​​はリモートの力率補償機能を備えた補償セクションを構成できます。 お客様の電気管理システムに合わせて、適切な制御方法を選択できます。

補償装置を一般配電回路やモーター回路から分離することで、キャビネットの配置を改善できます。 顧客の全体的な電力管理戦略に対応します。

モジュール式配置

引き出し可能な低電圧システムの主な価値は、単にキャビネットの構造自体ではなく、 1 つの調整されたシステム内でさまざまな電気機能を組織します。

PCの構成

PC セクションは入力電力を処理し、下流のフィーダーに電力を分配します。そのブレーカー構成は次のとおりです。 システムの電流および保護要件に応じて選択されます。

MCC 構成

MCC セクションはモーター関連回路専用です。モーターに応じてさまざまな引き出しサイズを配置可能 定格とフィーダーの数量。

補償構成

補償セクションは無効電力を管理し、手動、自動、また​​はリモート操作用に構成できます。

これら 3 つの機能領域は、状況に応じて個別に設計することも、同じ低電圧配電盤に統合することもできます。 プロジェクトの要件に合わせて。

荷重ベースの選択

低電圧開閉装置システムの選択は、キャビネットではなく電気負荷から始める必要があります。 外観。

配電プロジェクトの場合、エンジニアは通常、入力電圧、定格電流、電源の数を確認する必要があります。 発信フィーダ、短絡レベル、モータ容量、将来の拡張要件など。

モーターを多用する施設の場合、モーターの数と定格が MCC を決定する重要な要素になります。 構成。

無効負荷が大きい場合、必要な補償容量と制御方法も考慮する必要があります。 検討した。

この負荷ベースのアプローチは、最終的な開閉装置構成が実際の動作状態に確実に対応するようにするのに役立ちます。 施設の特徴。

アプリケーション

低電圧引き出し式開閉装置パネルは、さまざまな業界や電気環境に合わせて構成できます 必要な分配機能に応じて。

工業製造業

工場では、PC および MCC 構成を使用して、生産設備、モーター、補助システム、 そして加工機械。

石油化学施設

石油化学プラントには通常、ポンプ、ファン、コンプレッサーなどのモーター駆動システムが多数あります。別個 モーター制御回路を MCC セクション内に配置できます。

冶金プラント

鉄鋼および冶金施設には、多くの場合、高出力モーターと複数の生産ラインが含まれています。モジュール式 分散により、専用のフィーダ回路を通じてさまざまな負荷を管理できます。

交通機関

交通インフラでは、機器の電源、補助電源などに集中低電圧配電を使用できます。 システム、換気装置、その他の電気負荷。

商業ビル

高層ビルや住宅開発では、集中給電用の低圧配電キャビネットを使用できます。 管理および電気機器の供給。

エネルギープロジェクト

電力関連施設では、受電配電、送電フィーダ、モーター回路、無効電力を組み合わせることができます。 統合された低電圧システム内での補償。

動作条件

標準機器は、周囲温度が -5°C ～ +40°C になるように設計されており、平均温度は一定ではありません。 24 時間で +35°C を超える。

標準設置高度は ≤2000m です。周囲の空気は比較的きれいで適切である必要があります。 湿度や温度の変化により結露が発生する可能性がある場合は対策を検討する必要があります。

輸送および保管の場合、適用可能な温度範囲は -25°C ～ +55°C で、短期間の暴露では最大 25°C です。 +70°C で 24 時間以内。

海洋石油プラットフォーム、原子力発電所、またはその他の特殊な環境で機器が必要な場合、 動作条件については別途ウスネとお客様の間でご確認ください。

技術仕様

最終的な電気的パラメータは、顧客の単線図、負荷リストに従って確認する必要があります。 保護要件と設置条件。

エンジニアリング上の考慮事項

調達チームにとって、定格電圧と電流だけに従って低電圧開閉装置キャビネットを選択すると、適切に選択できない場合があります。 十分であること。

発信回路の数、モーターフィーダーの数量、個々のモーター定格、短絡要件、 入力電力容量と補償要件はすべて、最終的なキャビネット構成に影響を与える可能性があります。

Usune は、お客様の電気要件を検討し、PC、MCC、および MCC の適切な組み合わせを推奨します。 補償機能。

このアプローチは、配電盤が複数の機能に対応する必要がある産業プロジェクトに特に役立ちます。 従来の配電キャビネットとしてのみ機能するのではなく、さまざまな種類の電気負荷に対応します。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

Cas-space ロケット打ち上げプロジェクトは、うすねの電気機器に関連するプロジェクト参照の 1 つです。

ロケット打ち上げ施設には複雑なサポート電気システムが含まれており、組織的な配電が必要です。 機器、付帯設備、制御関連システム、インフラ負荷。

このような環境では、配電システムはさまざまな負荷特性に対応する必要があります。 明確な回路組織を維持します。ウスネの低圧開閉装置がプロジェクトの一環として採用されました。 電気機器の配置。

このプロジェクトは、電力が供給される特殊なインフラストラクチャにおける薄根電気機器の応用を実証します。 物流要件は、従来の商業用または工業用の建物を超えて広がります。

製品の選択

低電圧引き出し式開閉装置パネルを注文する前に、通常、顧客は次のプロジェクトを提供する必要があります。 情報:

見積段階でこれらの詳細を提供することで、Usune はより正確な開閉装置構成を開発し、 生産中の不必要な変更を削減します。

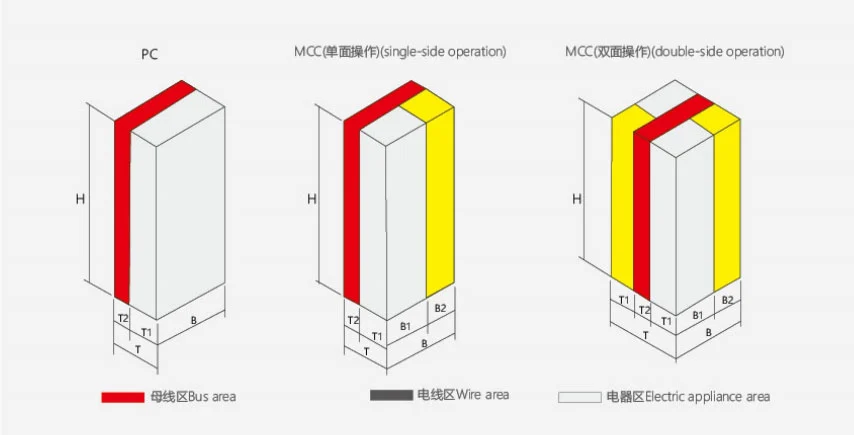

製品外形寸法

配電センター(PC)キャビネット

B モーターコントロールセンター(MCC)キャビネット

品質管理

ウスネは、ISO 9001、ISO 14001、および ISO 45001 に従って製造および品質管理プロセスを運用しています。

製品は、該当する IEC および GB 規格を参照して開発および製造されています。 CE認証は、 該当する製品構成と対象市場に合わせて利用できます。

工場検査では、コンポーネントの取り付け、キャビネットの組み立て、電気接続、機能メカニズム、 そして出荷前の定期テスト。

プロジェクトの要件に応じて、関連する技術文書とテストレポートを提供できます。

よくある質問

システムの定格電圧はいくらですか?

この装置は、定格動作電圧が 660 V 以下の AC システム用に設計されています。

どのような機能を統合できますか?

このシステムは、配電、モーター制御、および自動力率補償機能を統合できます。

PCキャビネットとは何ですか?

PC キャビネットは主に受電および配電に使用されます。適切な回路で構成可能 システム要件に従ってブレーカーを設定します。

MCCキャビネットとは何ですか?

MCC キャビネットは、複数のモーター回路を集中制御および保護するように設計されています。それは大きくて使用することができます 小さな引き出しの構成。

装備のカスタマイズは可能ですか？

はい。 Usune は、お客様の単線図、負荷リスト、モーター定格、 フィーダーの数量と補償要件。

うすねさんはどのような基準に従っていますか？

うすねは、ISO 9001、ISO 14001、および ISO 45001 マネジメントシステムに基づいて運営されています。製品は以下に従って設計されています 該当する IEC および GB 規格に準拠しており、該当する構成に対して CE 認定を取得できます。

特殊な動作環境もサポートできますか?

海洋プラットフォームや原子力発電施設などの特殊な環境では、別途技術評価が必要です そして生産前の合意。

見積もりにはどのような情報が必要ですか?

お客様は、システム電圧、入力電流、フィーダーの数量、モーター情報、 短絡レベル、補償要件、単線図、および設置環境。

うすねはテストレポートを提供しますか?

はい。出荷前に工場検査と定期テストが実施され、関連するテストレポートが作成されます。 プロジェクトの要件に応じて提供されます。

薄根供給力

Usune は低圧電気機器に重点を置き、プロジェクト指向の開閉装置構成を提供しています。 産業、商業、エネルギー、輸送、および特殊なインフラストラクチャ アプリケーション。

低圧引出開閉器盤をご購入のお客様には、ウスネが電気工事から工程までサポートさせていただきます。 パラメータの確認やキャビネット構成から製造検査、出荷書類まで、 すべてのプロジェクトに同じ構成を使用するのではなく、実際の電気システムに基づいた実用的なソリューションです。
