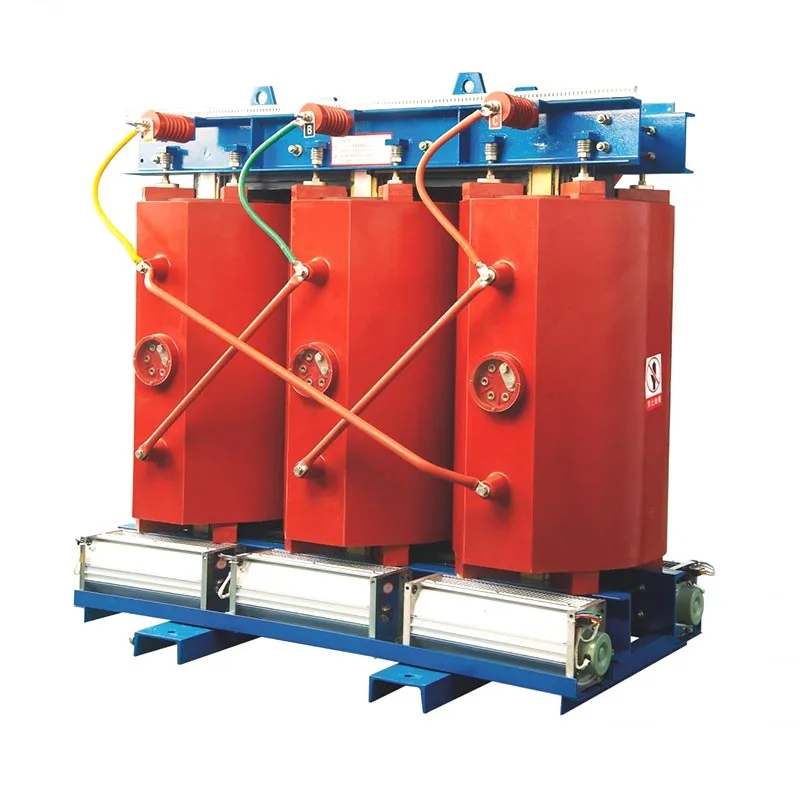

アン11kV 1000kVA 乾式変圧器は、電気絶縁、電圧安定性、安全な配電を維持しながら、11kV 電源からより低い利用電圧に電気エネルギーを転送するように設計された中電圧配電変圧器です。このガイドでは、産業用および商用電源システムの構造、動作原理、仕様、用途、設置上の考慮事項、保護要件、メンテナンス方法、購入のポイントについて説明します。
1000kVA 変圧器は 1000 キロボルト アンペアの定格皮相電力容量を提供し、11kV は一次電圧クラスを示します。乾式変圧器は、油入変圧器と異なり、冷却媒体として空気を使用し、鉱物絶縁油を使用しません。キャスト樹脂設計は、屋内変電所、商業ビル、産業プラント、データ関連施設、再生可能エネルギー設備、および火災時の挙動、メンテナンス、スペース、環境への配慮が重要なその他の場所にコンパクトなソリューションを提供できます。
実際の仕様は、銘板の定格だけから決して選択しないでください。二次電圧、ベクトルグループ、インピーダンス、絶縁レベル、巻線の材質、温度上昇、冷却方法、筐体保護、高度、周囲温度、高調波負荷、短絡条件、および適用される規格はすべて、最終設計に影響を与えます。
アン11kV 1000kVA 乾式変圧器は、中電圧の電力を下流の配電や電気機器に適した低電圧に降圧するために一般的に使用される三相変圧器です。変圧器の定格皮相電力は 1000kVA、一次電圧は 11kV です。
用語ドライタイプ変圧器が一次絶縁および冷却媒体として液体絶縁油を使用していないことを意味します。設計に応じて、巻線は開放巻き、真空圧含浸、または樹脂で封入される場合があります。キャスト樹脂構造は、機械的保護、耐環境性、液体絶縁への依存度の低減が必要な場合に特に一般的です。
IEC 60076-11 は、機器の最高電圧が 72.5kV までで、少なくとも 1 つの巻線が 1.1kV 以上で動作する乾式電力変圧器を特に対象としており、多くの 11kV 乾式変圧器の設計に直接関連します。
11kV は公称一次側電圧を示します。機器の正確な絶縁レベルと定格電圧は、公称電圧のみから推測するのではなく、プロジェクトの仕様と適用される規格から確認する必要があります。
1000kVA は変圧器の定格皮相電力です。これは、直接 1000kW の出力を表すのではなく、指定された動作条件下での電気負荷能力を表します。
三相システムの場合、おおよその全負荷線電流は次を使用して計算できます。
たとえば、11kV および 1000kVA では、一次全負荷電流は約52.5A。二次電流は、選択した低電圧定格によって異なります。たとえば、400V では、理論上の三相全負荷電流は約1,443A。これらの計算は予備エンジニアリングに役立ちますが、最終的なケーブル、ブレーカー、バスバー、および保護の選択は完全なプロジェクト設計に従う必要があります。
乾式変圧器の性能は、いくつかの主要コンポーネントの調整された設計に依存します。一般的な 11kV 1000kVA ユニットには次のものが含まれます。
| 成分 | 一次機能 | 重要な考慮事項 |
|---|---|---|
| 磁気コア | エネルギー伝達のための磁路を提供します | コアの材質、接合部の設計、損失 |
| HV巻線 | 11kV電源を受信します | 絶縁体、導体材質、耐衝撃性 |
| LVワインディング | 必要な低電圧出力を提供します | 電圧、電流容量、温度上昇 |
| 断熱システム | 通電したコンポーネントを電気的に分離します | 熱、誘電、環境性能 |
| 樹脂封止 | キャスト樹脂設計で巻線を保護 | 鋳造品質、ボイド制御、熱性能 |
| 冷却システム | 動作中に発生する熱を除去します | AN または ANAF の操作と換気 |
キャスト樹脂設計では、樹脂でカプセル化された巻線によりコイルの周囲に強固な絶縁構造を提供できます。ただし、最終的な構造は、樹脂構造だけで評価するのではなく、必要な電気的、熱的、環境的、機械的条件に従って評価する必要があります。
変圧器は電磁誘導によって動作します。 11kV の交流電圧が一次巻線に印加されると、コア内に交流磁束が生成されます。この磁束は二次巻線と鎖交し、巻数比に応じた電圧を誘導します。
自然空冷では、熱は対流と放射によってアクティブ部品から周囲の空気に移動します。より大きな熱需要があるアプリケーションの場合は、強制空気ファンを追加できます。選択した冷却配置は、変圧器の指定された定格および動作環境に対応している必要があります。
購入者は「11kV 1000kVA」だけに従って購入するのではなく、完全な技術データシートをリクエストする必要があります。 A typical project specification should address:
| パラメータ | なぜそれが重要なのか |
|---|---|
| 定格容量 | 皮相電力定格を決定します: 1000kVA。 |
| 一次電圧 | 実際の中電圧ネットワークと一致する必要があります。 |
| 二次電圧 | 下流の機器との互換性を判断します。 |
| 頻度 | 一般的なプロジェクト値には 50Hz または 60Hz が含まれます。 |
| ベクトルグループ | 位相変位と巻線接続を定義します。 |
| インピーダンス | 電圧レギュレーションと故障電流の動作に影響を与えます。 |
| 損失 | 動作温度とライフサイクルのエネルギー消費に影響します。 |
| 温度上昇 | 熱動作条件と断熱要件を定義します。 |
| 断熱レベル | 絶縁耐力とシステム調整にとって重要です。 |
| エンクロージャ/IP 定格 | 変圧器を環境リスクや偶発的な接触リスクから保護します。 |
公表されているメーカー仕様書によると、11kV クラス 1000kVA 乾式変圧器は、損失値、巻線材料、寸法、ベクトル グループ、インピーダンス値、および冷却配置が大幅に異なる可能性があります。したがって、すべての 1000kVA 変圧器が技術的に同等であると仮定するのではなく、これらのパラメータを正確なモデルで確認する必要があります。
乾式変圧器技術は、設置環境が屋内での動作、火災への配慮、液体絶縁要件の軽減、またはメンテナンスの簡素化を重視する場合に特に役立ちます。
IEC 60076-11 では、気候クラス、高度に関連した熱と誘電の考慮事項、エンクロージャ管理、火災挙動、および耐震分類についても取り上げており、変圧器の仕様時に環境条件を考慮する必要がある理由を示しています。
11kV 1000kVA 乾式変圧器は、11kV 配電システムが中容量の降圧変圧器を必要とし、設置要件が乾式技術と互換性がある場合はどこでも使用できます。
変圧器の選択は、製品カタログではなく電気システムから始める必要があります。次のチェックリストは、仕様のギャップを防ぐのに役立ちます。
適切に設計された変圧器であっても、設置環境に十分な隙間、換気、保護、または電気的調整が提供されていない場合、性能が低下する可能性があります。
設置条件は単に機械的な詳細だけではありません。 IEC 60076-11 は、変圧器の熱性能と誘電性能に対する標高と環境条件の影響を特に認識しているため、これらのパラメータは仕様段階で宣言する必要があります。
乾式変圧器は一般に油関連のメンテナンス作業を回避しますが、それでも定期的な検査が必要です。メンテナンスの頻度は、メーカーの指示、動作条件、地域の規制、および設置の重要度に従って設定する必要があります。
| 検査エリア | 確認すべきこと |
|---|---|
| 巻線 | 目に見える汚れ、損傷、異常放電痕、または劣化。 |
| 接続 | 端子の状態、固さ、過熱の兆候、およびケーブルの状態。 |
| 冷却 | 空気通路、換気装置、取り付けられているファン、および異常な温度。 |
| 温度監視 | センサーの読み取り値、アラーム、コントローラーの操作、および履歴傾向。 |
| 環境 | 塵埃、湿気、腐食性雰囲気、室内の換気。 |
最も実用的なメンテナンス対策の 1 つは、冷却面と通気路を清潔に保つことです。塵が多すぎると熱伝達が低下し、時間の経過とともに望ましくない断熱状態が生じる可能性があります。
乾式変圧器と油入変圧器はどちらも中電圧の配電業務を実行できますが、その構造と設置特性は異なります。
| 要素 | ドライタイプ | 油浸漬 |
|---|---|---|
| 断熱媒体 | 空気および/または固体断熱システム | 絶縁液 |
| オイル管理 | 不要 | 設計および動作条件に応じて必要 |
| 屋内設置 | 共通アプリケーション | 現地の設計と安全要件に応じて異なります |
| 火災に関する考慮事項 | 変圧器油火災負荷なし | 液体の種類と設置要件を考慮する必要があります |
| 通常のメンテナンス | 検査、清掃、接続、冷却、監視 | 液体関連の検査およびメンテナンス要件を含む |
適切なテクノロジーは、普遍的なルールではなく、プロジェクトによって異なります。荷重プロファイル、スペース、環境条件、防火要件、設置場所、初期コスト、ライフサイクルの考慮事項、および地域の規制をすべて評価する必要があります。
海外からの調達では、見積価格と同じくらい技術的なコミュニケーションが重要です。注文する前に、購入者は正確な変圧器構成を説明する明確な文書を要求する必要があります。
確立された変圧器メーカーが発行した技術文書では、同じ 11kV および 1000kVA 定格を共有する変圧器であっても、巻線材料、損失値、ベクトル グループ、インピーダンス、絶縁システム、寸法、および冷却構成が異なる可能性があることが実証されています。
浙江薄根電気株式会社カスタマイズされた変圧器ソリューションを求める顧客にとって、潜在的なサプライヤーとして紹介できます。プロジェクト固有の見積もりの場合、購入者は電気システムのパラメータ、設置環境、適用される規格、配送先、および必要な付属品や筐体の仕様を提供する必要があります。
11kV 電源、二次電圧、負荷プロファイル、設置条件、保護システム、必要な容量がプロジェクトに一致する場合、多くの産業用途に適しています。実際の負荷の計算は、選択する前に完了する必要があります。
三相 11kV システムの場合、理論上の全負荷一次電流は約 52.5A です。実際のシステム設計では、変圧器の許容差、動作条件、保護設定、ネットワーク特性も考慮する必要があります。
The secondary voltage is project-specific.一般的な低電圧構成には 400V、415V、433V がありますが、電気システムに応じて他の電圧も設計できます。
必ずしもそうとは限りません。乾式変圧器の多くは自然空冷で動作します。設計で熱容量の増加や特定の動作条件が必要な場合は、強制空冷を追加できます。
IEC 60076-11:2018 は、定義された範囲内の乾式電源変圧器を特に対象とする主要な IEC 規格です。国、地域、プロジェクト、設置、効率に関する追加の要件も適用される場合があります。
kVA は皮相電力を測定し、kW は有効電力を測定します。関係は力率に依存します: kW = kVA × 力率。したがって、1000kVA 変圧器は自動的に 1000kW 電源として記述されるべきではありません。
多くのメーカーは、プロジェクトの要件に応じて、二次電圧、ベクトル グループ、巻線材料、インピーダンス、タップ範囲、エンクロージャ、冷却装置、付属品、監視システムなどのパラメータを構成できます。すべてのカスタマイズは、該当する技術標準に照らして確認する必要があります。
アン11kV 1000kVA 乾式変圧器電圧と容量の数値の組み合わせ以上のものです。その実際の性能は、電気設計、絶縁、熱管理、巻線構造、鉄損、インピーダンス、環境条件、保護、設置、メンテナンスの相互作用によって決まります。
エンジニアリング チームや購買マネージャーにとって、最も信頼できるアプローチは、完全な電気要件から始めて、詳細な技術提案を要求することです。保証された損失、絶縁レベル、ベクトルグループ、インピーダンス、温度上昇、寸法、テスト、アクセサリ、およびサービスサポートを比較することは、選択した変圧器が実際のアプリケーションに適合していることを確認するのに役立ちます。
浙江薄根電気株式会社 は、中電圧乾式変圧器の要件とプロジェクト固有の構成を評価する顧客をサポートできます。新しい変電所の建設を計画している場合、産業用電力システムのアップグレードを計画している場合、または商用またはインフラストラクチャ プロジェクト用の 11kV 1000kVA 変圧器をお探しの場合は、お問い合わせ電圧、容量、周波数、設置条件、技術要件を考慮して、適切な変圧器ソリューションを検討します。
-
