屋内用SF6ロードスイッチ

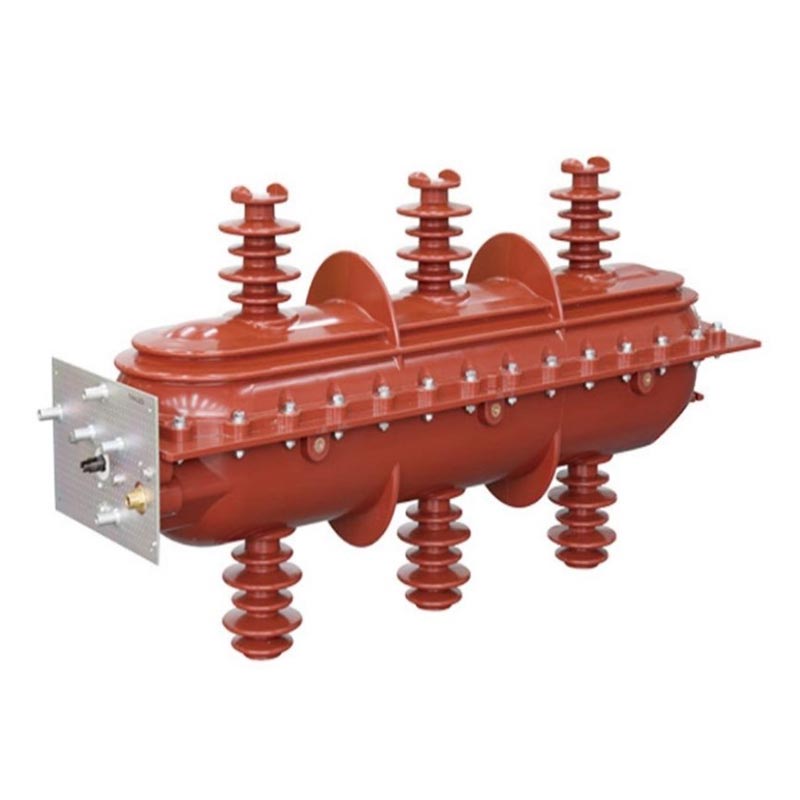

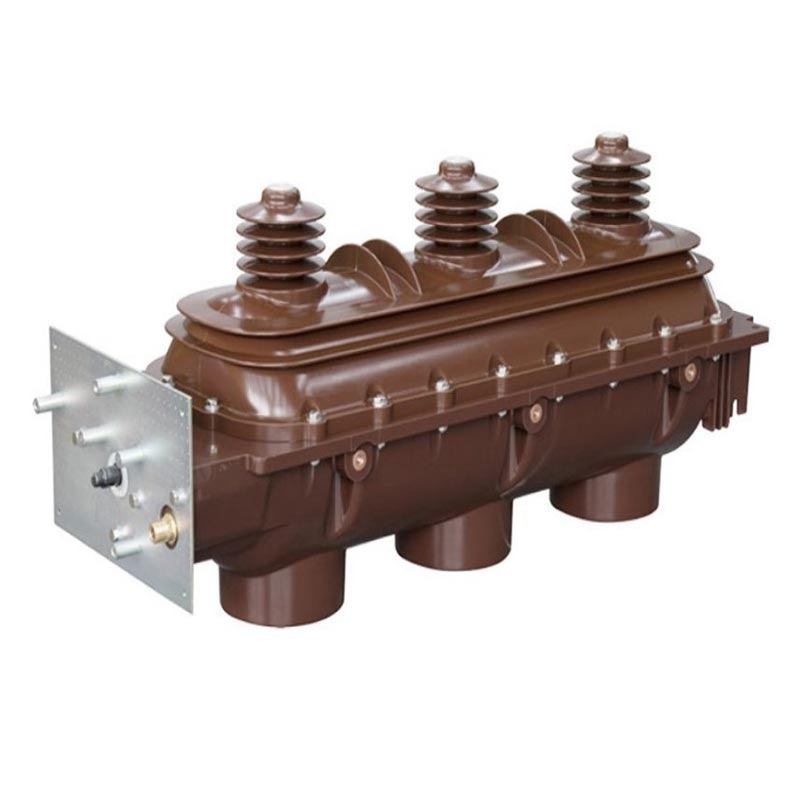

Usune 屋内 Sf6 ロード スイッチは、屋内用に特別に設計された新世代の高電圧開閉装置です。 配電シナリオ。薄根の専門研究開発チームによって開発され、総合的なタイプを経ました テストとそのパフォーマンスは GB3804、GB16926、IEC60265、および IEC60420 規格に準拠しています。

ウスネは高圧電気機器の専門メーカーとして、生産工場を標準化しています。 中国は高度な生産設備と厳格な品質管理プロセスを備えており、すべての製品を保証します 基準を満たしています。絶縁材および消弧媒体としてSF6ガスを使用した製品で、以下のような利点があります。 高い絶縁強度、効率的な消弧、コンパクトな構造、長い耐用年数を効果的に発揮します。 従来のロードスイッチの不安定な安定性と高額なメンテナンスコストの問題点を解決します。

コア技術パラメータ

1. 適用システム：三相AC10kV、12kV、24kV、36kV、50/60Hz
2.消弧媒体：SF6ガス（不活性、無毒、電気陰性度が高く、ミリ秒レベルの高効率 アーク消弧）
3. 操作機構: バネ操作機構 (標準の手動エネルギー貯蔵、オプションの電動開閉、 リモコンの場合は閉じます)
4. 動作ステータス: 3 位置消弧室: 「閉鎖-開放-接地」
5. シール性能：専用の動的および静的シール設計、リアルタイム圧力計を装備 モニタリング

適用範囲

屋内 SF6 ロード スイッチは、産業や鉱山などの屋内配電シナリオで広く使用されています。 企業、高層ビル、都市部の住宅地、変電所、大型ショッピングモール、空港、地下鉄など 負荷電流の切り替え、回路の制御と保護、配電変圧器のための病院。いつ 出口にタッチ可能なケーブルフロントコネクタを装備しており、ケーブル分岐に特に適しています。 （接続）ボックス。

主な技術パラメータ

構造上の特徴と安全性の利点

1. 優れた絶縁性と消弧構造

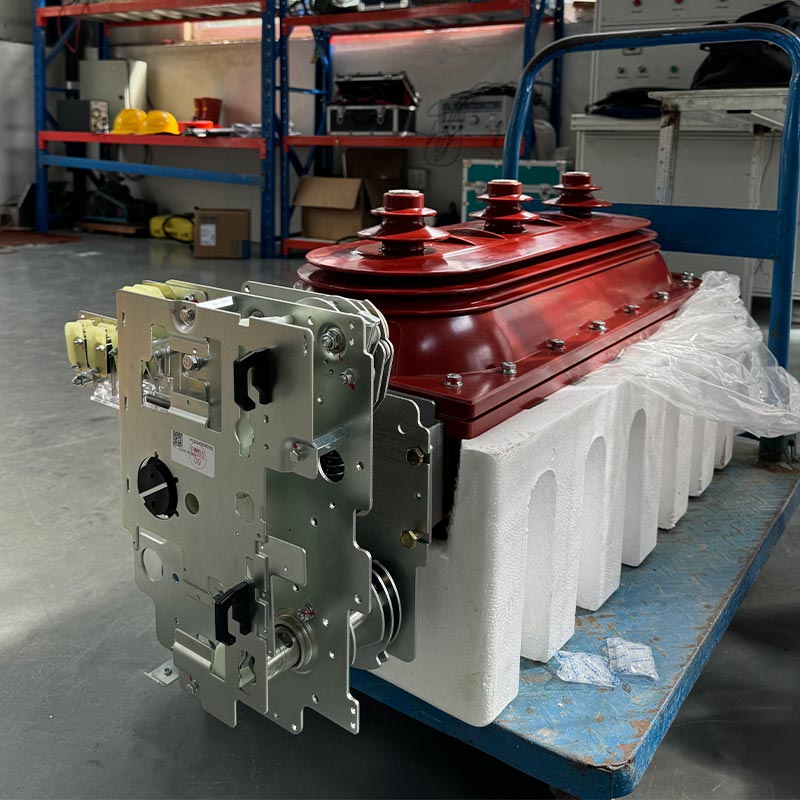

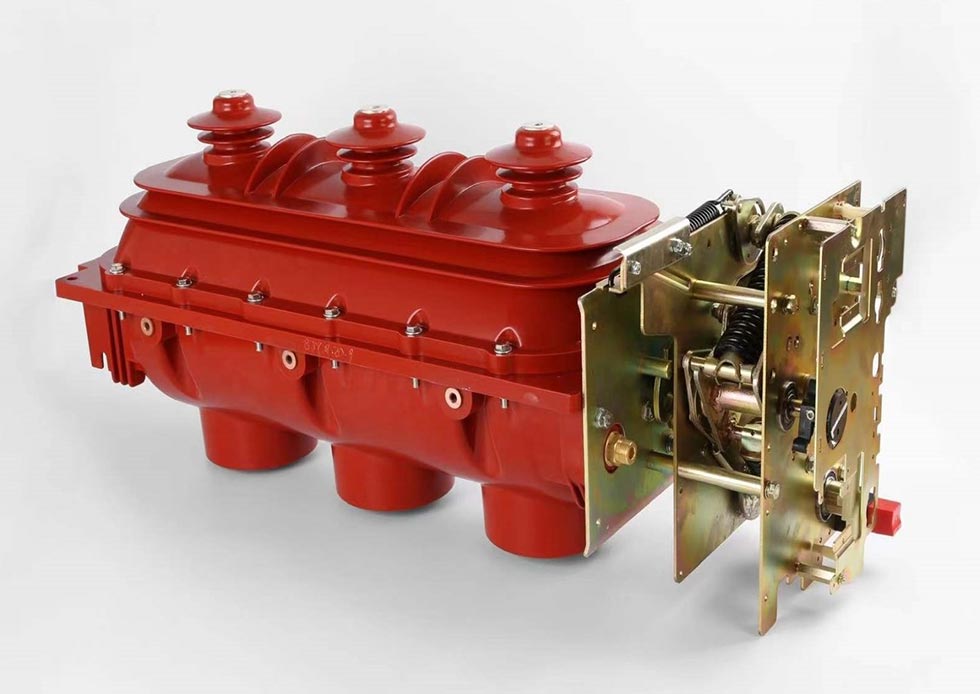

上部シェルと下部シェルはエポキシ樹脂で射出成形され、密閉されたガスが充填された内部空洞を形成します。 外部環境を効果的に隔離します。 3 位置消弧室が完全に閉じ、 共通の可動接点の回転により、開路および接地動作が段階的に行われ、明確な動作が保証されます。 ステータスと信頼性の高い動作。 SF6ガスは絶縁耐力が高く、消弧性能に優れています。 スイッチング中に発生するアークを素早く消火します。

2. 信頼性の高いシールと圧力監視

屋内 SF6 ロード スイッチは、専用の動的および静的シーリング設計を採用しており、優れたシーリングを実現します。 性能を向上させ、SF6 ガス漏れを防止します。圧力計はメカニズムボックスの目立つところに配置されており、監視できます。 ガス圧力をリアルタイムで測定するため、オペレーターによる潜在的な危険のタイムリーな検出が容易になります。

3. 包括的な安全インターロック

負荷開閉器と接地開閉器間、および接地開閉器間には信頼性の高い機械的インターロックが装備されています。 接地スイッチと前面ドア（キャビネット型配電の場合）により、誤操作を防止し、安全性を確保します。 人員と設備の安全。出口端にはイコライジング保護カバーを装備し、性能向上を図っています。 断熱性能。

4. フレキシブルな操作性と省スペース設計

標準構成には手動のバネ式操作機構が含まれています。オプションの電動開閉 遠隔操作が可能になります。コンパクトな構造で設置面積が小さいため、高層ビルや小規模な建物に適しています。 変電所や設置スペースが限られたその他の用途に最適です。

使用条件

1. 通常の動作条件

- 周囲温度: -25℃～+40℃
- 標高: 2000m以下
- 湿度: 日平均相対湿度 <95%、月平均 <90%。日平均蒸気圧≤2.2kPa、 月平均 ≤1.8kPa

2. 特別な動作条件

GB/T11022-1999 規格によれば、屋内 Sf6 ロード スイッチは通常の条件下で動作する必要があります。もし 動作条件が満たされていない場合（例：標高 2000m を超える、過度の温度と湿度など）、 製品が正常に動作するかどうかを確認するために、事前にメーカーにご相談ください。

実際の応用例

ケーススタディ: 中国都市メトロ配電プロジェクト

主要な地下鉄線には、駅の配電システム用に信頼性の高い屋内高電圧負荷スイッチが必要です。 機器には高いレベルの安全性、安定性、コンパクト性が求められます。今回のプロジェクトでは薄根FLN36-12Dを選択しました 地下鉄の限られたスペースに適したコンパクトな構造のモデル。その確実な密閉性と、 消弧性能により、湿気の多い地下環境でも安定した動作を保証します。試運転以来 2024年には故障ゼロを達成し、プロジェクトオーナーから高い評価を得ています。

よくある質問

Q1: スイッチのSF6ガス圧力計が異常を示した場合はどうすればよいですか?

A1: 機器の損傷や安全上の事故を避けるため、スイッチの使用を直ちに中止してください。まずはガス漏れがないか確認します。もし 漏れがない場合は、温度が回復するのを待ち、圧力が正常に戻るかどうかを観察します。もしあれば 漏れがある場合、または圧力が回復しない場合は、すぐにウスネアフターサービスチームにご連絡ください。の メーカーが専門の技術者を派遣して対応させていただきます。

Q2: ウスネ屋内用SF6ロードスイッチは標高2000m以上の環境でも使用できますか?

A2: 通常の動作高度は 2000m を超えません。標高が高くなると断熱性能に影響が出ます。で使用する場合 高所の環境では事前にご相談ください。プロのサプライヤーとして、カスタマイズされた製品を提供できます ソリューションを検討し、安定した動作を保証するために絶縁設計を調整します。

Q3: 製品のメンテナンス頻度と主なメンテナンス項目は何ですか?

A3: 通常の状態では、1 ～ 2 年ごとに包括的なメンテナンスをお勧めします。主な項目は次のとおりです: (1) SF6 ガスの圧力とシールをチェックします。 (2) 機械的インターロックの信頼性を確認する。 (3) スイッチの清掃 およびメカニズムボックスの表面。 (4) 位置指示器の精度を確認する。 (5) 動作機構の確認と 必要に応じて潤滑剤を追加します。詳しくは製品説明書をご覧いただくか、アフターサービスまでお問い合わせください。うすね 専門的なメンテナンストレーニングも提供します。

ブランドへのこだわりとアフターサービス

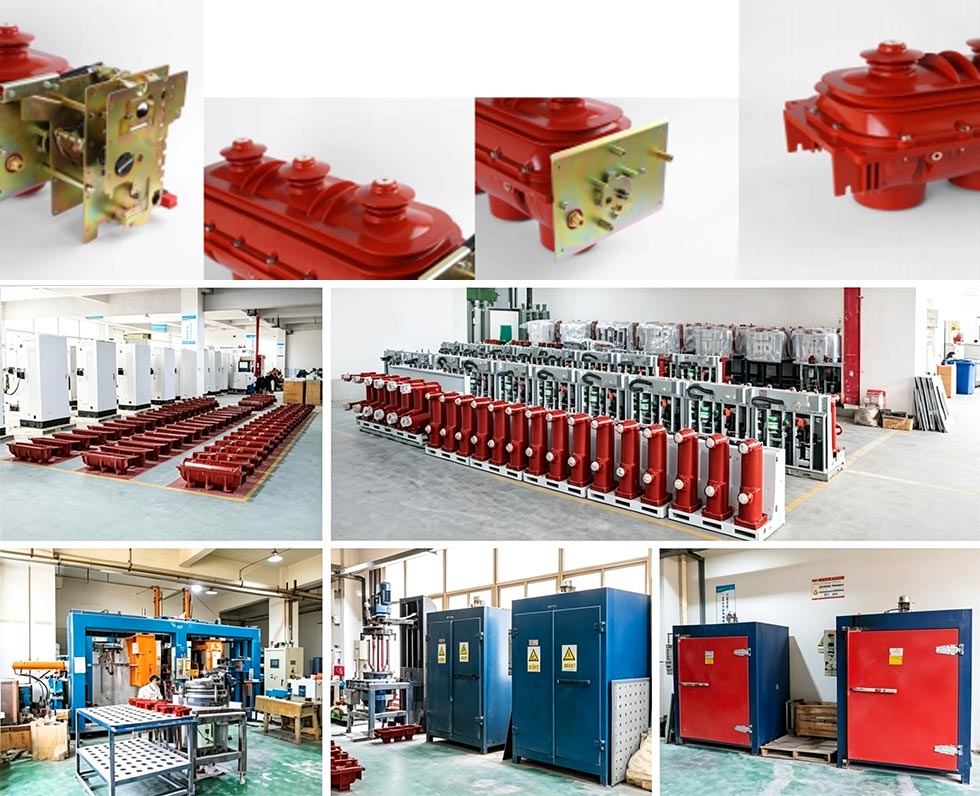

ウスネは高圧電気機器の専門メーカー・サプライヤーとして標準化生産を行っております。 中国の植物。 「品質第一、安全第一」の原則に基づき、すべての製品は厳格な品質検査を受けています 工場出荷前に検査し、関連する認証基準を満たして製品の権威を確保し、 信頼性。

設置指導、試運転、メンテナンス、アフターサービスなど総合的なアフターサービスをご提供いたします。 技術的なトレーニング。当社のアフターサービスチームは経験豊富な専門技術者で構成されており、迅速に対応します。 ニーズを把握し、効率的なソリューションを提供します。私たちは常に「すべては安全に利用するために」という基本理念を掲げています。 電気」を活用し、ユーザーとともに安全で安定した配電環境の構築に努めます。
