24kv 36kv 負荷遮断スイッチ

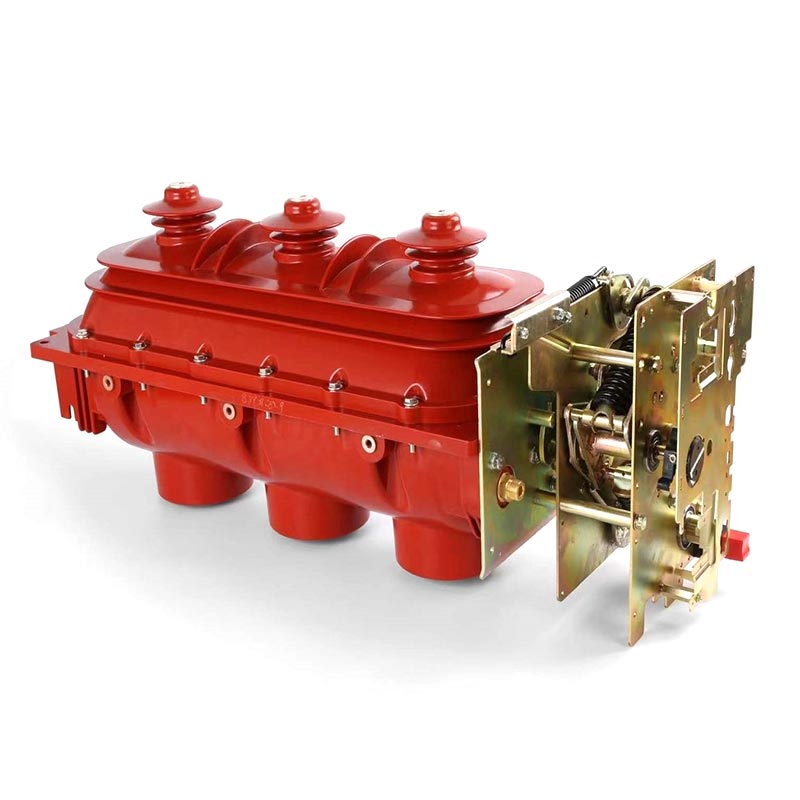

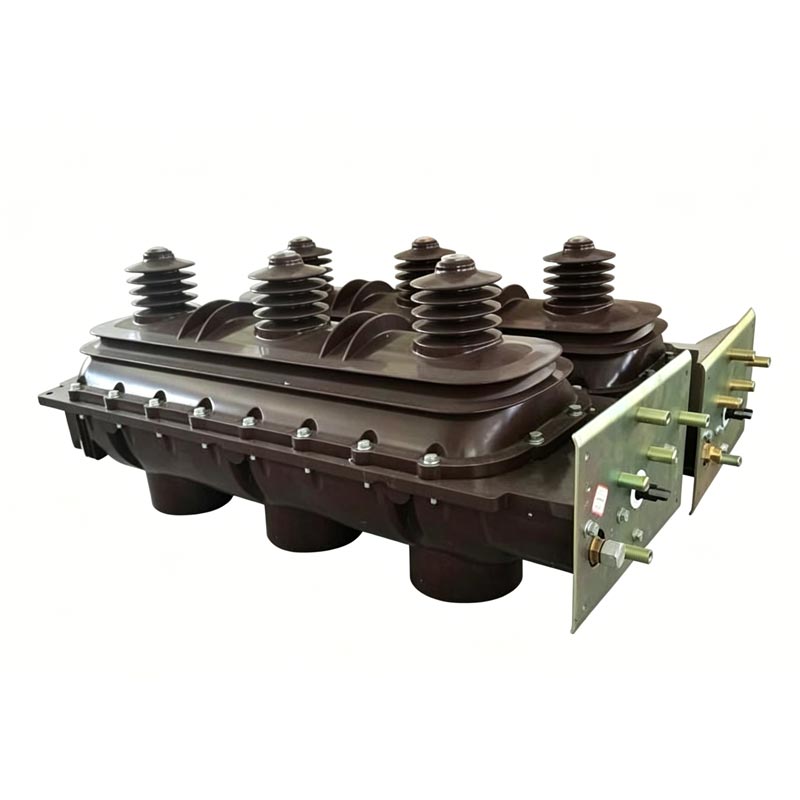

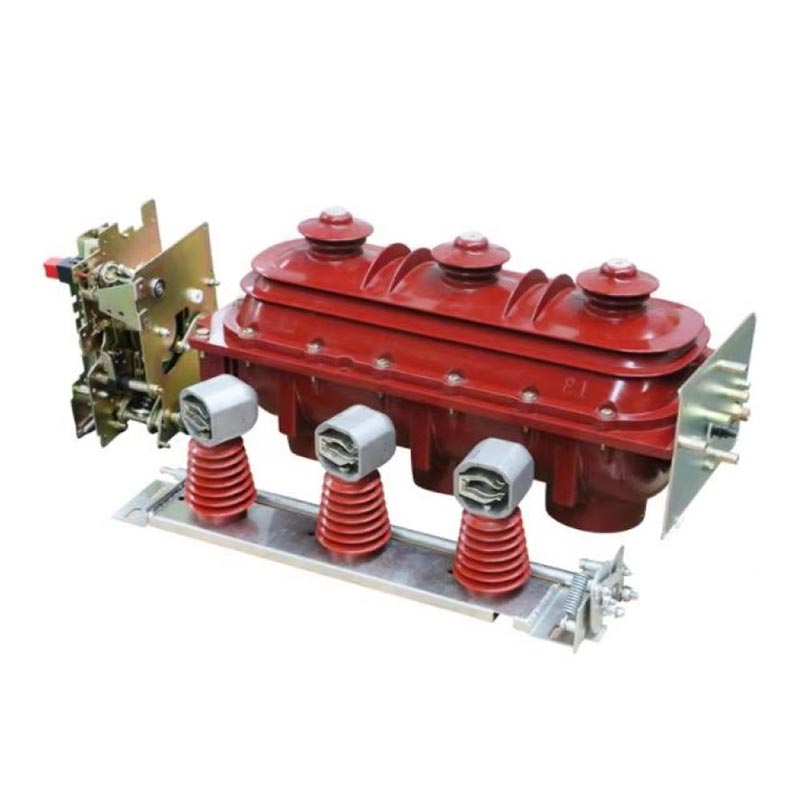

薄根屋内 24kV 36kV 負荷遮断器 FLN36-24kV 36KV シリーズは、中核となる高圧開閉装置です。 Zhejiang Usune Electric Co., Ltd.によって独自に開発および製造されています。このシリーズは特別に設計されています。 屋内用途向け、24kV および 36kV 定格電圧に適応可能、三相 AC 50Hz リングに適しています ネットワークとデュアルラジアル電源システム。ウスネは中国に根ざしたプロフェッショナルサプライヤーであり、高度な技術を統合しています。 技術と実践経験をすべての製品に組み込み、スイッチが負荷電流を安定して処理できることを保証します 過負荷電流スイッチング、および長い無負荷ライン、無負荷変圧器のスイッチング動作、 そしてコンデンサバンク。

このシリーズの主な利点はその柔軟性です。電流制限ヒューズと併用すると、回路を置き換えることができます。 ブレーカー。負荷スイッチはさまざまな負荷電流の切り替えを処理し、電流制限ヒューズはさまざまな負荷電流の切り替えを処理します。 より大きな過負荷および短絡電流の遮断。これにより配電設備のコストが削減されます 電源システムの安全性と安定性を向上させ、業界で広く認知されています。

製品の主な特長

1. 高度な構造設計

ダブルブレーク、3 ポジションロータリー接点設計を採用し、スイッチの動作位置 (閉、開、 接地されている）が明確に定義されており、誤動作を効果的に回避し、正確で信頼性の高いスイッチングを保証します。の 全体的な三相設置設計により、良好な同期性、部品点数の削減、調整が容易になり、 設置を可能にし、現場での設置の困難さと時間を大幅に削減します。

2. 優れた断熱性能

スイッチは上下のエポキシキャストハウジングで密閉されており、内部には 0.045 ～ 0.07 MPa の SF6 ガスが充填されています。 SF6 ガスは優れた絶縁性と消弧性を有しており、主回路と周囲を完全に密閉します。 ハウジング内の接地回路により、ハウジングを外部の湿気、ほこり、その他の汚染物質から隔離します。これ 過酷な室内環境でも安定した絶縁性能を確保し、絶縁不良を防ぎ、 電力システムの安全な動作を保証します。

3. 高い安全性能

安全はUsuneの製品設計の中核です。内部アークが発生すると、後部の構造が弱くなります。 ハウジングが自動的に破裂し、同時にキャビネット上部の圧力リリーフバルブが作動します。 開いて過圧ガスをキャビネットの外に排出し、キャビネットの爆発を効果的に防止し、保護します。 現場のオペレーターと周囲の機器の安全。この設計は複数の安全性テストに合格しており、 国際安全規格に準拠しており、配電操作に信頼性の高い保護を提供します。

4. 柔軟かつ確実な運用

屋内 24kV 36kV 負荷遮断スイッチは、手動と電動の両方の動作モードをサポートしており、状況に応じて選択可能です。 実際のサイトの要件。合理化された機械構造により、操作が便利で信頼性が高く、 安定した性能を発揮し、頻繁なスイッチング動作にも適応します。メンテナンスフリー設計を採用し、長寿命を誇ります。 最大 2000 サイクルの機械的寿命を備えた耐用年数が長く、その後のメンテナンスのコストと作業負荷が軽減されます。

技術的パラメータ

使用条件

安定した信頼性の高い動作を確保するには、Usune 屋内 24kV 36kV 負荷遮断スイッチを以下の環境で使用する必要があります。 次の 条件 (中国および世界各地での実際の適用経験に基づく):

(a) 高度: 1000 メートルを超えないこと。
(b) 周囲温度: 上限 +40℃、下限 -25℃。
(c) 相対湿度: 日平均 ≤ 95%、月平均 ≤ 90%。
(d) 周囲空気中に重大な腐食性ガス、可燃性ガス、または水蒸気汚染がないこと。
(e) 頻繁または激しい振動がないこと。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の応用例

ケーススタディ: 中国杭州市都市住宅配電プロジェクト

中国の杭州にある大規模な住宅地では、エネルギー効率、安全性、安定性に対する高い要件がありました。 屋内配電室。このプロジェクトでは、薄根屋内 24kV 負荷遮断器 (FLN36-24kV) 20 台を選定しました。 シリーズ）を使用して、住宅用電源システムの負荷スイッチングと保護を処理します。指定業者として このプロジェクトでは、Usune がカスタマイズされた設置ガイダンスとアフターサービスを提供しました。工場は厳しく 出荷前に各製品をテストして、プロジェクトの技術要件への準拠を確認しました。それ以来 2023 年の試運転では、スイッチは絶縁不良や誤動作もなく安定して動作しており、事実上 5,000世帯以上に安定した電力供給を実現。プロジェクトチームは製品の性能を高く評価しました そして薄根のプロフェッショナルサービス。

よくある質問

Q1: 薄根屋内 24kV 36kV 負荷遮断スイッチを単独で使用して短絡電流を遮断できますか?

A1: いいえ。ロード スイッチは主に負荷電流と過負荷電流の切り替え、および接続に使用されます。 無負荷の長い電線、無負荷の変圧器、およびコンデンサバンクを切断します。彼らは独立して行動することはできません 短絡電流を遮断します。短絡電流に対処するには、ロード スイッチを以下と組み合わせることができます。 電流制限ヒューズ。電流制限ヒューズは、より大きな過負荷や短絡の遮断に対応します。 この組み合わせは回路ブレーカーを置き換えることができ、電源に包括的な保護を提供します。 システム。ウスネが長年のプロの経験に基づいて最適化したこの設計は、コストと安全性のバランスをとります。

Q2: ロードスイッチのSF6ガス圧力が低すぎる場合はどうすればよいですか?

A2: 薄根屋内 24kV および 36kV ロードスイッチの SF6 ガスはエポキシキャストハウジング内に封入されています。標準 圧力は0.045～0.07MPaです。圧力が低いと、スイッチの絶縁および消弧性能に影響を与えます。ユーザー まずガス漏れがないか確認する必要があります。漏れが見つかった場合は、すぐにうすねアフターサービスチームにご連絡ください。として 専門メーカーのウスネは、専門的なガス漏れ検知と修理サービスを提供します。漏れを解消した後、 スイッチが正常に動作するためには、SF6 ガスを標準圧力まで補充する必要があります。おすすめです 日常使用中に定期的にガス圧力を確認してください。
