屋内負荷遮断スイッチ

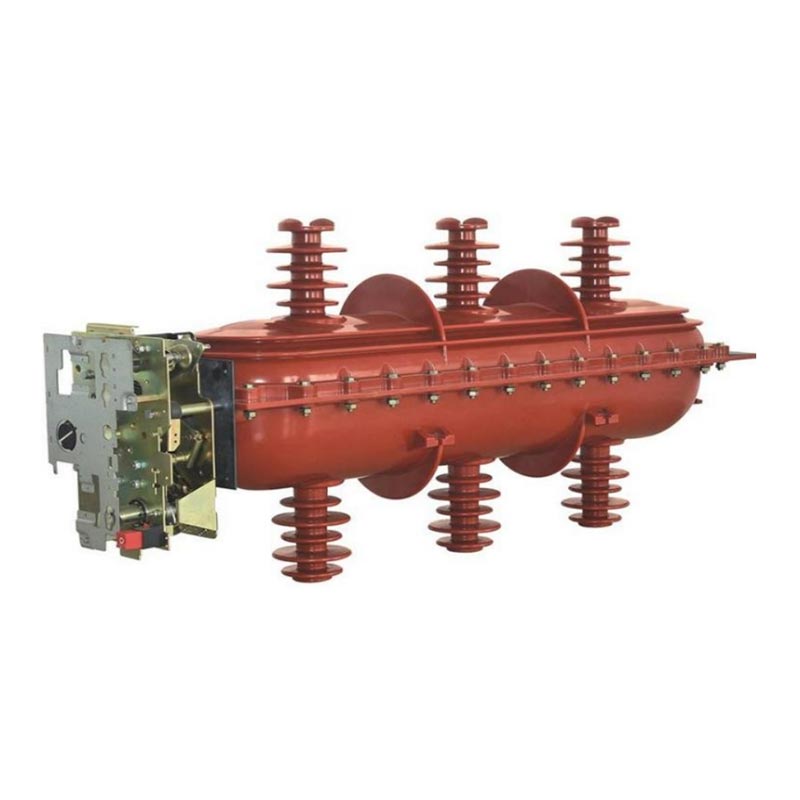

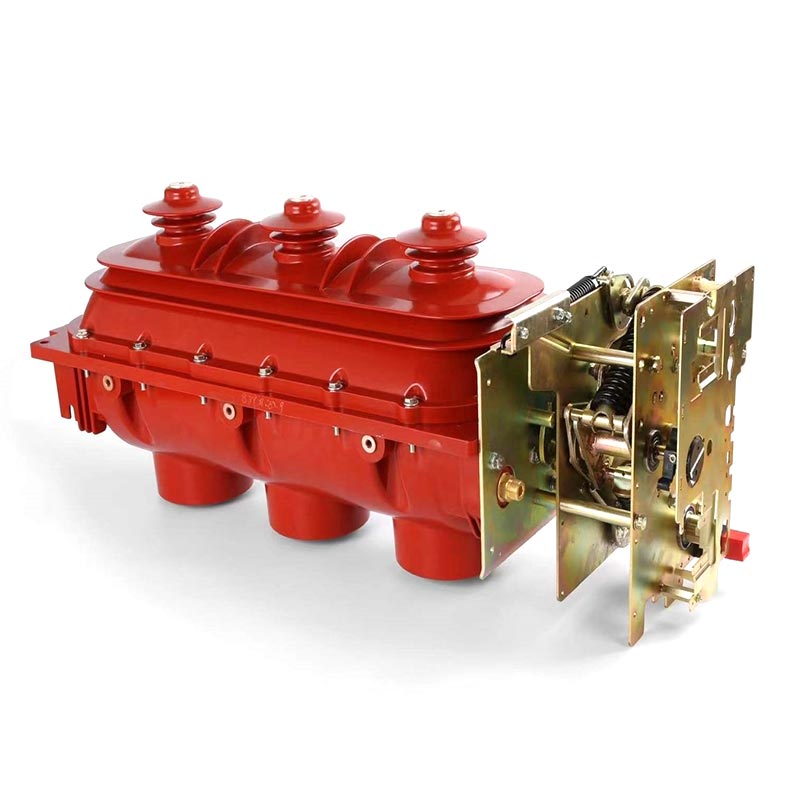

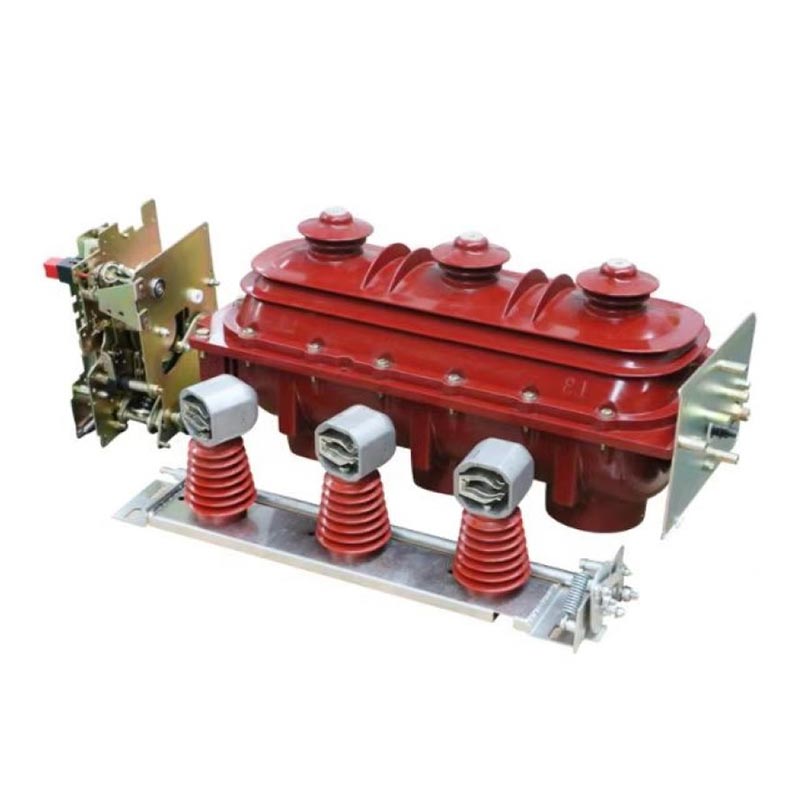

ウスネ FLN36-40.5 屋内負荷遮断スイッチは、独自に開発した中核となる高電圧電気部品です 浙江ウスネ電気によって製造されています。安全かつ効率的な電力供給のために特別に設計されています。 35kV 定格電圧シナリオの配電ニーズに対応しており、現代の配電における重要な機器です システム、特にリングネットワークとデュアルラジアル電源システムに適しており、 安定した安全な電力送配電を実現します。この製品は負荷電流のオンとオフを独立して切り替えることができます 過負荷電流を遮断したり、電流制限ヒューズと直列に組み合わせて回路ブレーカーの代わりにすることもできます。 負荷スイッチはさまざまな負荷電流の切り替えを処理し、電流制限ヒューズは遮断を処理します。 重度の過負荷電流と短絡電流を遮断し、電力システムのマルチレベル保護を実現します。その コンパクトな構造、簡単な設置、メンテナンス不要の操作により、都市の電力網に理想的な製品となります。 アップグレードと産業用配電の最適化。

製品の特徴

1. 構造上の利点

屋内用ロードブレークスイッチは、ダブルブレーク3位置回転可動接点構造を採用しており、 3 ポジションの消弧室 (開、閉、接地) により、異なる動作下でもスムーズな切り替えが保証されます。 状態を改善し、システムの安定性を向上させます。全体的な 3 段階の設置設計により、良好な同期が実現されます。 コンポーネントが少なく、試運転と設置が便利なので、現場での建設と設置の困難さが軽減されます。 メンテナンス。

2. 絶縁性能

このスイッチは、密閉アセンブリのために上下のエポキシ樹脂キャストシェルを使用しています。主回路と接地 回路システムはすべてシェル内に収容されており、外部環境を効果的に隔離し、塵埃を防ぎます。 そして湿気による腐食。ブレークポイントの高い絶縁強度と長い沿面距離に加えて、 出力端子の電圧等化シールドにより、絶縁の信頼性がさらに向上し、 高電圧配電システムの厳しい要件。

3. 安全性能

優れた安全性能。内部アーク故障が発生した場合、外側ケーシングの背面構造が脆弱になります。 破裂し、キャビネット上部の圧力リリーフバルブが開き、過圧の空気流が排出されます。 キャビネットの外に保管し、機器の損傷や人体の安全上の危険を防ぎます。 5耐インターロック搭載 この機能により、誤操作を根本的に排除し、オペレーターと装置の安全を確保します。

4. 操作性の良さ

屋内負荷遮断スイッチは手動と電動の両方の動作モードをサポートし、現場に柔軟に適応します の要件に対応し、利便性と信頼性を提供します。メンテナンスフリー設計を採用しており、電気的寿命が長く、 機械的寿命を延ばし、後のメンテナンスコストを削減します。開閉装置は完全にアルミニウムと亜鉛で作られています 耐食性と高い機械的強度を備えたプレートで、屋内のさまざまな作業条件に適しています。

技術的な利点

1. 高い絶縁安全性：マージンの高い一次高圧絶縁設計とIP33を採用 保護定格により、前面操作コンパートメントの絶縁安全レベルが効果的に強化されます。 オペレーターの個人の安全を保護します。

2.幅広い適用性：都市部で広く使用されている、コンパクト、小型化、頻繁に使用されるシナリオに適しています。 電力網、産業用・商用配電、新エネルギー系統接続など、社会の多様なニーズに応えます。 さまざまなシナリオ。

3. 統合設計: コンパクトなコンビネーションスイッチ設計、絶縁スイッチと接地機能を統合、 機器の占有スペースを削減し、配電システムの統合を促進します。

4. 高信頼性：高信頼性SF6ロードスイッチを採用。 SF6ガス圧が低く、動作が確実で、 ガス保持寿命は 20 年に達するため、頻繁にガスを補充する必要がなく、 長期安定稼働。

技術的パラメータ

アーク消弧原理

アーク消弧性に優れたSF6ガスをアーク消弧媒体として使用した屋内用ロードブレークスイッチです。 そして断熱性能。スイッチが電流を遮断すると、スイッチが離れた瞬間にアークが発生します。 可動接点と固定接点。永久磁石の磁場によって駆動されるアークは急速に動き、 SF6 ガスにより継続的にイオン化および冷却されながら伸長し、電流が流れると最終的に消滅します。 ゼロクロスし、安全かつ迅速な電流遮断を実現します。

2 倍のブレークポイント距離により、高い絶縁レベルと遮断絶縁レベルが実現します。永久磁石を利用することで 回転アーク原理により、動作エネルギー消費が低く、強力なアーク消弧能力が特徴です。 接点の摩耗を最小限に抑え、スイッチの電気的寿命を効果的に延長します。

使用条件

製品の安定した動作を確保するには、設置および使用時に次の条件を満たす必要があります。
1. 高度: 1000 メートルを超えない (注文時に特別な要件を指定する必要があります);
2. 周囲温度: -25℃～+40℃;
3. 相対湿度: 日平均 ≤95%、月平均 ≤90%;
4. 震度：クラスB以下。
5. 粉塵、煙、化学的腐食性物質、可燃性ガス、ガソリン、ガスなどの深刻な汚染のない周囲空気。 塩水噴霧。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実用化事例

中国の高圧電気機器の専門メーカーとして、Yu Shu Electric は FLN36-40.5 を提供しました。 中国東部の大規模都市送電網アップグレードプロジェクト向けの屋内負荷遮断スイッチ。関わったプロジェクト 住宅地、商業センター、工業団地をカバーする8つの都市エリアの35kV配電線、 電源の安定性と安全性に対する非常に高い要件が求められます。

更新前の既存の開閉装置は、絶縁不良、頻繁なメンテナンス、安全性の低さが問題となっていました。 都市の電力網開発のニーズを満たせていない。この製品を選択した後、プロジェクトは達成されました 3 つの主要な改善点: まず、5 つの安全なインターロックおよび消弧設計により、誤操作が減少し、 アーク障害を防止し、システムの安全性を向上させます。第二に、メンテナンスフリーの設計により、毎月のメンテナンス時間が 80% 削減されます。 運用および保守コストの削減。第三に、屋内設置スペースに適応するコンパクトな構造です。 都市変電所の統合を促進し、配電システムの統合を促進します。製品の故障はゼロです 2年以上の運用で50万人以上の住民と300以上の企業に安定した電力供給を確保、 プロジェクトオーナーや地元の電力供給部門から高い評価を得ています。薄根電気はサプライヤーとして、 オンサイト設置指導や技術トレーニングなど、包括的なアフターサービスを提供しました。

よくある質問

Q1: ウスネ FLN36-40.5 屋内用ロードスイッチの寿命はどのくらいですか?定期的なメンテナンスは必要ですか?

A1: 電気的・機械的寿命が長く、メンテナンスフリーの設計を採用しています。 SF6ガス 保存期間は 20 年に達する場合があります。通常の使用条件では、定期的なメンテナンスは必要ありません。定期的のみ 機器のケーシング、操作機構、およびガス圧力（必要な場合）のチェックが必要です。うすねの全商品 製品の寿命と信頼性を保証するために、工場から出荷される前に厳格な品質テストを受けます。

Q2: この屋内負荷遮断スイッチと従来のサーキットブレーカーの違いは何ですか? シナリオではサーキットブレーカーの代わりに使用できますか?

A2: 主な違いは、ロード ブレーク スイッチは主に負荷電流と過負荷のオン/オフを切り替えるために使用されることです。 従来のサーキットブレーカーはさらに短絡電流を遮断できます。この商品は、 電流制限ヒューズと直列に組み合わせると、回路ブレーカーの代わりに使用できます。負荷遮断スイッチが責任を負います。 電流制限ヒューズが重度の過負荷に対処しながら、さまざまな負荷電流のオン/オフを切り替えます。 短絡電流の遮断。 35kV リング ネットワークおよびデュアルラジアル電源システム (たとえば、 都市の電力網の支線、産業用および商業用の配電室など）により、設備コストを削減しながら、 システムの安全性を確保します。優順電機は中国の専門メーカーとして専門的な技術を提供できます。 お客様が適切なソリューションを選択できるよう支援するためのガイダンス。
