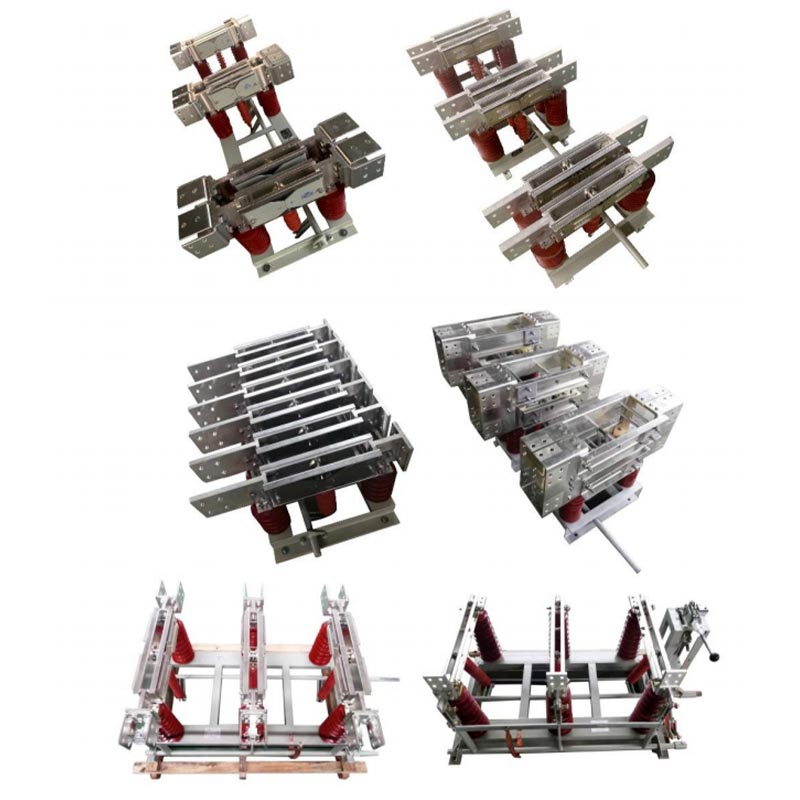

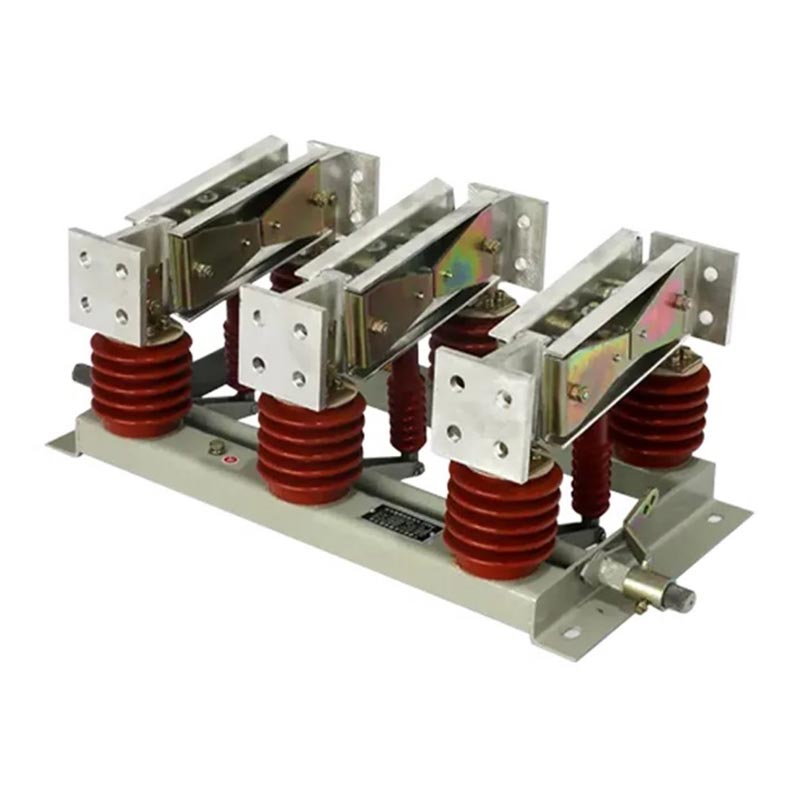

切断スイッチ 12kv 10kv 1000a 1250a

薄根断路スイッチ 12kV 10kV 1000A 1250A は、次のニーズに焦点を当てて同社が開発したコア製品です。 産業用高圧配電。発電機コンセントと高電圧用に特別に設計されています。 10kV および 12kV の電圧レベルに適応し、1000A および 1000A の主流の電流仕様をカバーするシステム 1250A。

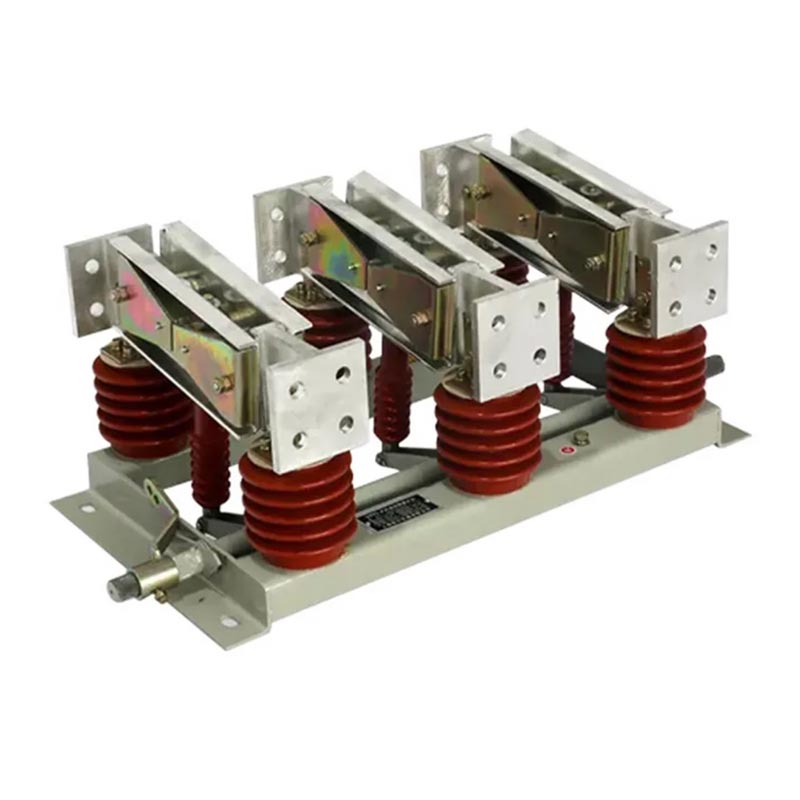

12kV/10kV/1000A/1250A 切断スイッチは 3 つの独立した単極ユニットで構成されており、柔軟な接続も可能です。 3 極一体型高電圧電気装置として構成されています。コンパクトな構造で便利です 動作性と信頼性の高い絶縁を実現します。自社開発の主力製品として、絶縁、接地、絶縁性能を満たしています。 さまざまな動作条件下での汚染防止要件。確実な回線切替を実現します。 無負荷状態で、はっきりと目に見える絶縁破壊を形成し、メンテナンス要員の安全を確保します。 ソース。

主な利点

1. 先進の技術と安定した性能

- 最新の国内高圧電気技術を結集し、導体回路と絶縁を最適化 設計により接触抵抗が低減され、大電流容量が向上します。
- オプションの接地スイッチ (D) および防汚 (W) タイプを使用して、屋内 (N) および屋外構成をサポートします。 複雑な動作条件に適応するため。
- 高強度の絶縁材と錆びにくい金属部品を使用しており、経年劣化や腐食に強く、 耐用年数を延ばします。

2. 準拠および認定済み、安全で信頼性の高い

- GB 1985-2014「高電圧 AC 切断スイッチおよび接地スイッチ」
- GB/T 11022-2011「高電圧開閉装置および制御装置規格の共通技術要件」
- DL/T 486-2010「高電圧 AC 切断スイッチおよび接地スイッチの注文に関する技術条件」
- DL/T 593-2006「高電圧開閉装置および制御装置の技術要件」

3. 高い適応力と幅広い応用範囲

- 電圧/電流仕様: 10kV、12kV。 1000A、1250A、2000A～10000Aの大電流モデルに拡張可能。
- 利用可能なタイプ: 非接地型、単一接地型、壁貫通型で、さまざまな設置要件に対応します。
- 環境耐性: -50℃ ～ +50℃の広い動作温度範囲、標高 ≤2000m (カスタマイズ可能) 標高 2500m 以上）、マグニチュード 8、20mm までの耐震性...耐着氷性、クラス III および IV に適しています 汚染地域。

技術的パラメータ

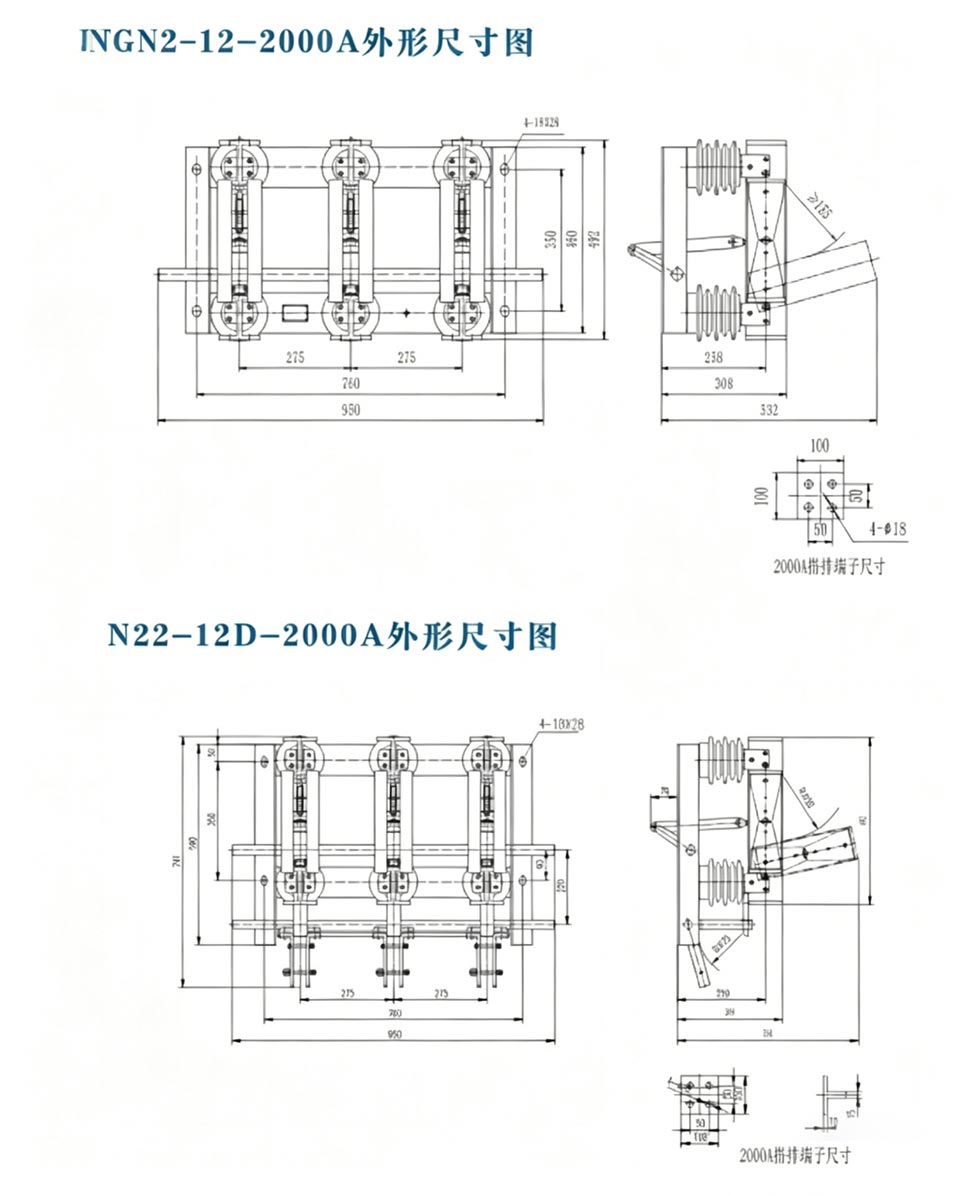

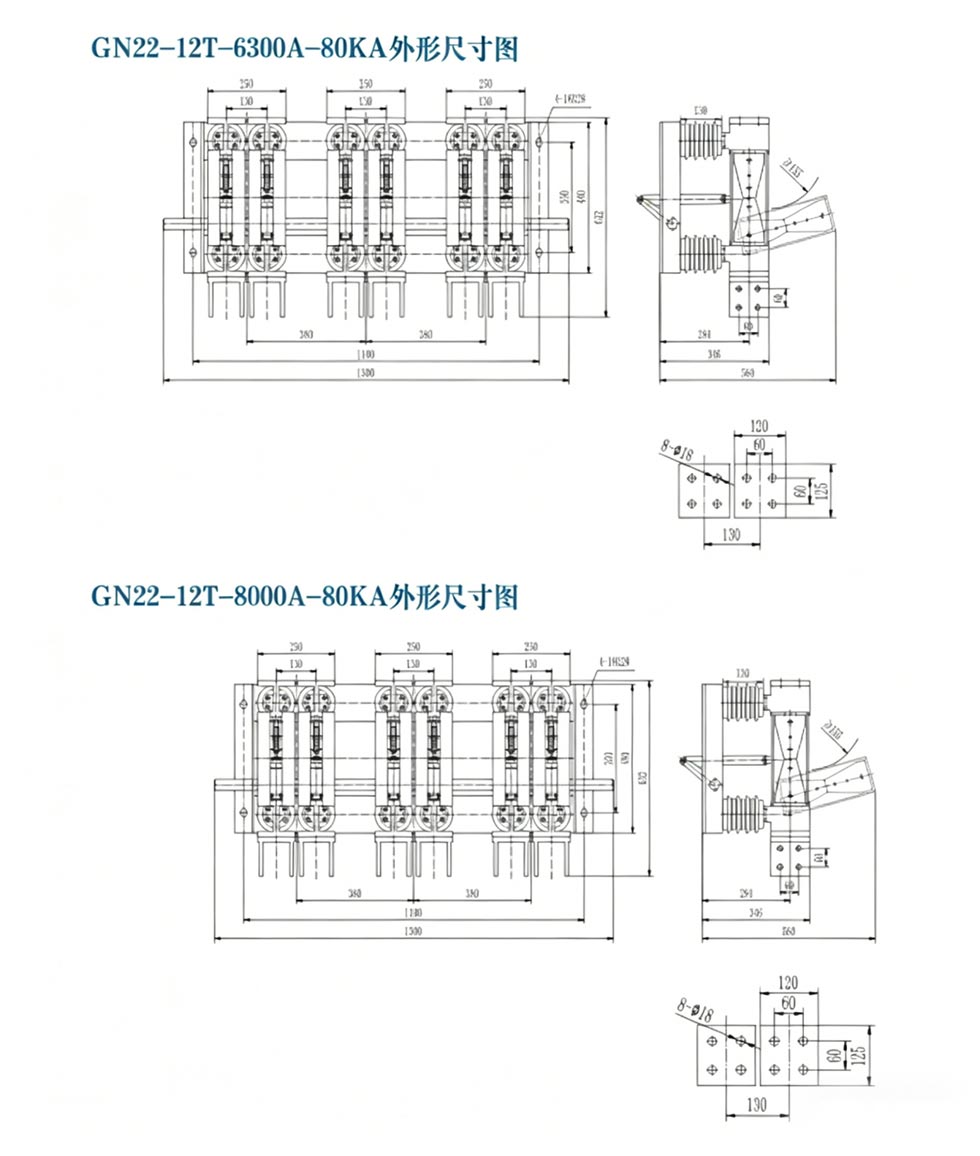

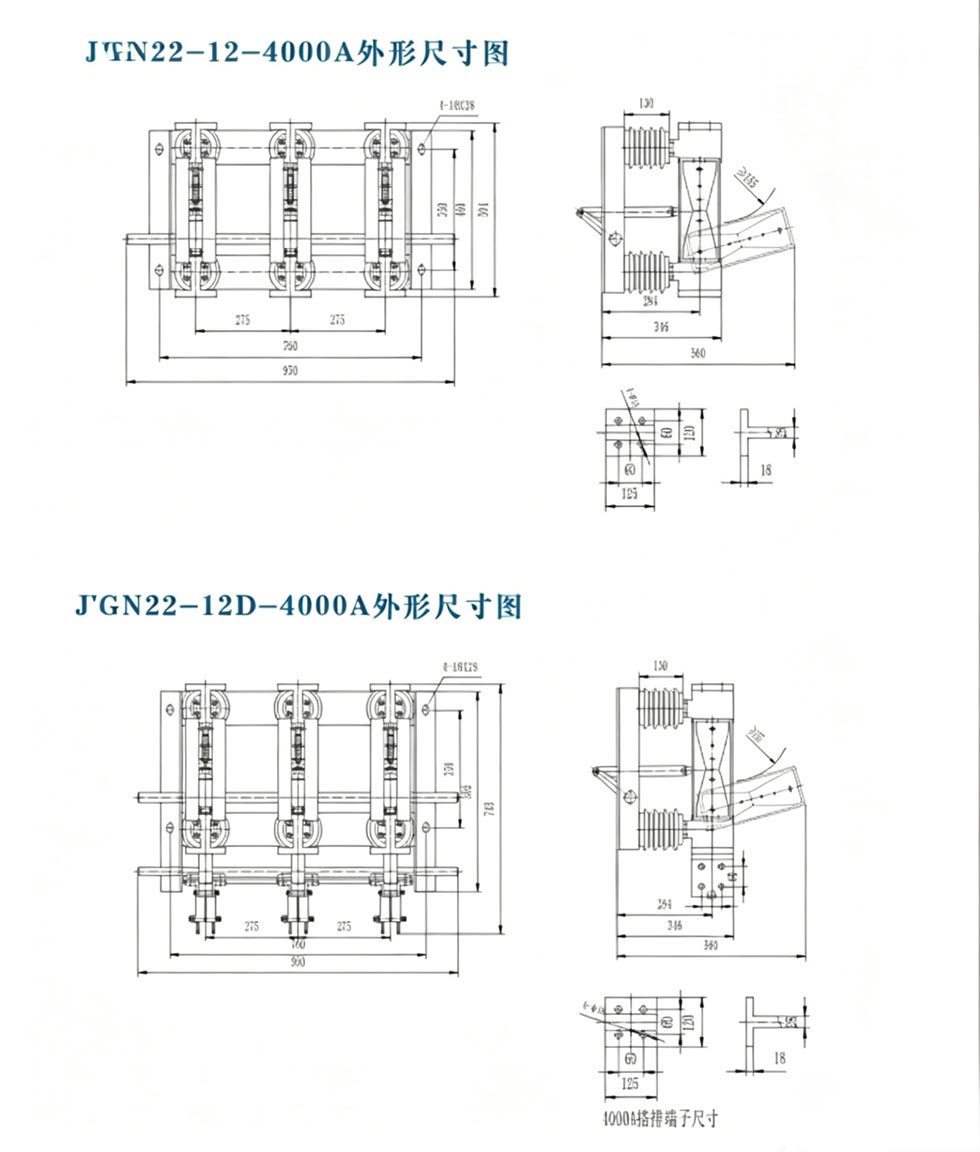

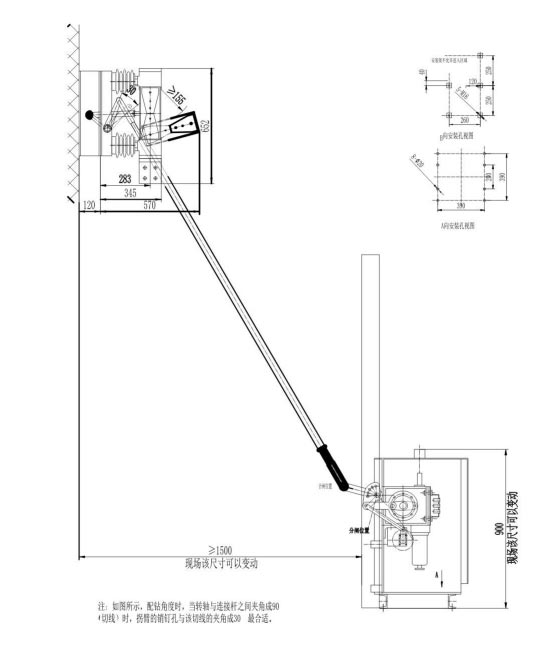

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の適用事例

事例 1: 大規模製鉄所における 12kV 配電システムの更新

国有の製鉄所では、12kV 高圧配電室の絶縁設備をアップグレードする必要がありました。の 主な課題は、高電流加熱、不十分な屋外汚染防止、およびメンテナンスの安全性に関する高いリスクでした。の 過酷な屋外環境に適したウスネ GN□-12DW/1250A 断路器（接地・防汚機能付）を選定 粉塵環境。 1250A の定格電流は、製鉄生産の全負荷動作要件を満たします。 ライン。

- 導入結果: 装置は過熱や絶縁もなく 2 年間稼働しました。 失敗。接地機能は確実で、メンテナンス時の絶縁破壊も明らかです。メンテナンス 効率が 40% 向上し、その結果、顧客からの長期にわたる大量購入注文が発生しました。

事例 2: 大規模火力発電所における 10kV 発電機出口の隔離

300MW の火力発電所では、10kV 発電機出口に絶縁装置を構成する必要があり、 高地適応性、大電流安定性、耐振動性を備えています。薄根 GN□-10/1000A 屋内用 切断スイッチは、高地でのプラントエリアに適したカスタマイズされた強化ソリューションを使用して選択されました。 高度 ≤2200m で強い振動条件に耐えます。

・導入結果：大電流の衝撃にも耐え、3年間安定稼働 発電機の出口でトリップや誤動作を起こすことなく、ユニットを安全に絶縁保護します。 メンテナンスに役立ち、発電所におけるベンチマークアプリケーションケースになります。

よくある質問

Q1: 薄根断路スイッチ 12kV 10kV 1000A 1250A と通常の断路器の主な違いは何ですか スイッチ？

A: 主な違いは、高い電流容量と環境適応性にあります。普通 切断スイッチの定格電流は ≤630A ですが、Usune 製品は 1000A および 1250A の高電流に重点を置いています。 シナリオでは、発熱を低減するために導電構造を最適化します。同時に彼らはサポートします 屋内/屋外での使用、汚染防止、接地などに合わせてカスタマイズでき、極端な温度にも耐えることができます。 -50℃から+50℃まで使用できるため、製鉄所や発電所などの過酷な環境に適しています。 商品は対応できません。

Q2: この切断スイッチは、高地や汚染のひどい環境での使用をサポートしていますか?

A: はい。標準モデルは、標高 2000m 以下および汚染レベル III ～ IV に適しています。標高 2500m 以上の場合、 強化絶縁や定格電流の低減などのカスタマイズされたソリューションを通じて互換性を向上させることができます。 汚染のひどい環境には、耐汚染性を使用した耐汚染性（W）モデルが用意されています。 絶縁体を使用してフラッシュオーバー防止機能を強化します。このモデルはいくつかの高所鋼材に実装されています。 工場と発電所。

Q3: 12kV、10kV、1000A、および 1250A 断路器の保証期間は何ですか?インストールガイドです アフターサービスは提供されますか？

A: Usune では 2 年間の保証を提供しており、人為的以外の故障に対しては無料で修理および部品交換を行っています。 保証期間。アフターセールス チームは、無料の設置ガイダンスと技術トレーニングを提供し、サポートします。 リモートまたはオンサイトで試運転します。カスタマイズされた技術ソリューションもサポートされており、機器を確実に保護します 現場の状況に適応し、メンテナンスの懸念を解消します。
