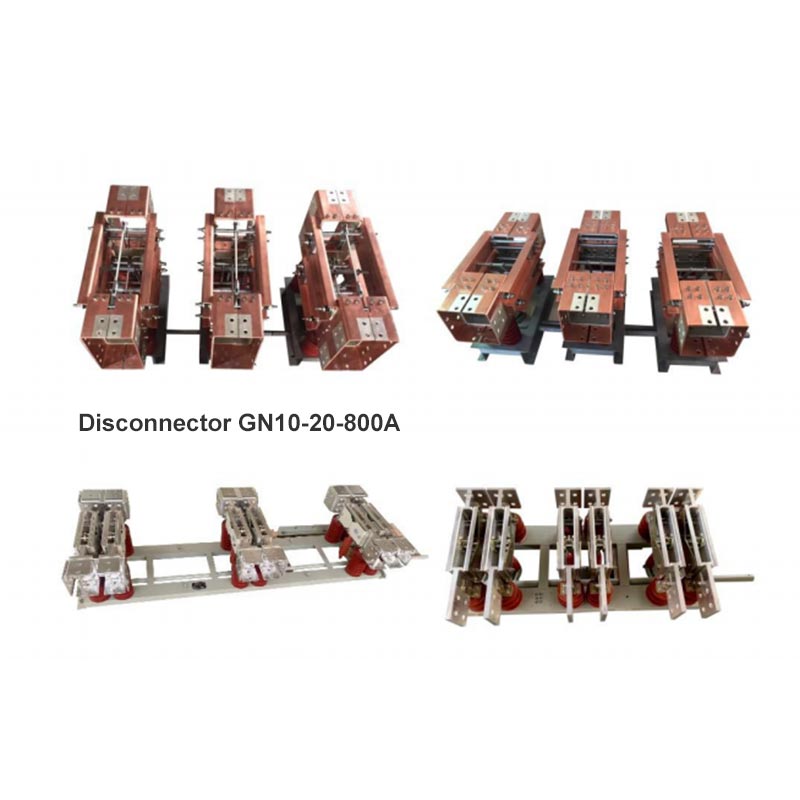

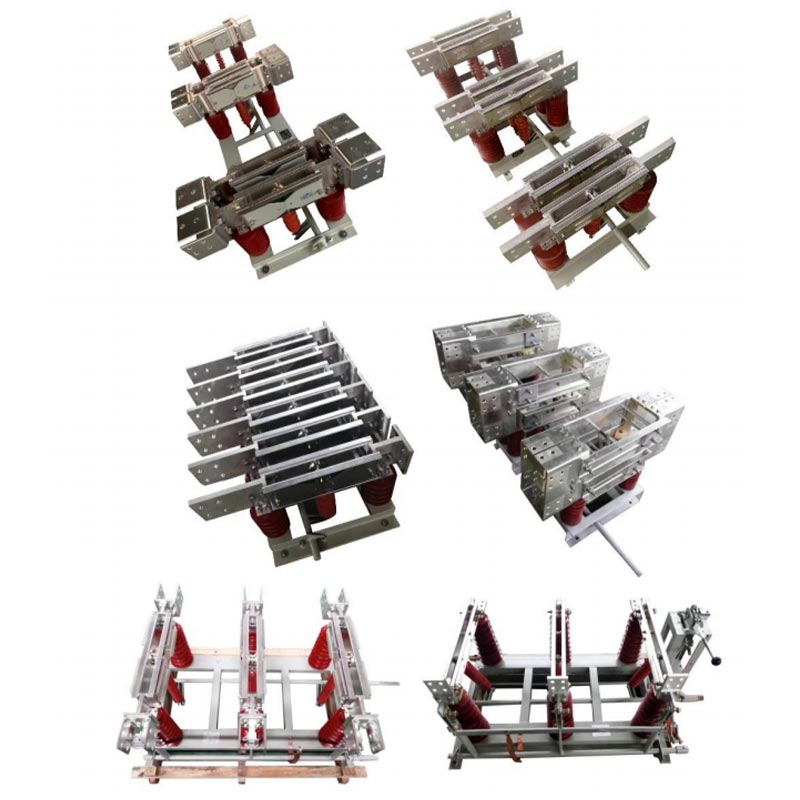

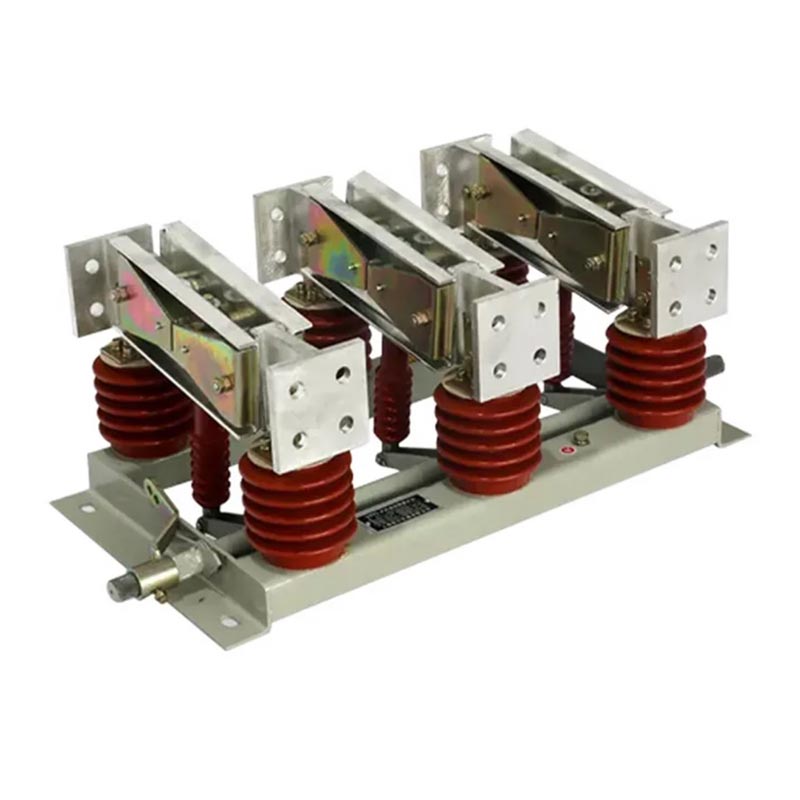

屋内型絶縁スイッチ

GNシリーズ屋内形絶縁スイッチは屋内専用に設計された無負荷開閉器です。 高電圧システム。目に見える絶縁ギャップを設けることで物理的な電源切断を実現し、 電気機器やシステムを安全に保守するために不可欠な装置です。

構造上の特徴

1. モジュラー設計: 3 つの独立した単極ユニットで構成され、柔軟に組み合わせて 3 極にできます。 統合構造により、さまざまな設置シナリオに適応します。

2. 大電流導電システム：高強度銅合金接点を採用し、優れた導電性を実現 熱安定性があり、最大 10,000A の電流での長期動作に耐えることができます。

3. 信頼の絶縁性能：クラスIIIおよびクラスに適した高品質の防汚絶縁体を装備 IV 汚染環境。

4. オプションの接地スイッチ: 一部のモデルには接地スイッチが組み込まれており、絶縁の安全な接地を実現します。 回路を強化し、動作の安全性を向上させます。

モデルの説明

適用規格

ウスネは高圧電気機器の専門サプライヤーとして、国家および業界の規制を厳格に遵守します。 製品の品質と安全性を確保するための基準:

- GB 1985-2014 「高電圧 AC 断路器および接地スイッチ」
- GB/T 11022-2011「高電圧開閉装置および制御装置規格の共通技術要件」
- DL/T 486-2010「高電圧AC断路器および接地開閉器の技術注文条件」
- DL/T 593-2006「高電圧開閉装置および制御装置の技術要件」

技術的パラメータ

1. 電圧と電流の仕様

- 定格電圧: 12kV、20kV、35kV
- 定格電流: 2000A、3150A、4000A、5000A、6000A、8000A、9000A、10000A
- 定格短時間耐電流: 最大 80kA

2. 製品カテゴリー

- 機能別: 非接地、単一接地、壁貫通型
- 操作方法別: 手動、電動 (オプション)

使用条件

屋内タイプの絶縁スイッチは、過酷な産業環境に適しており、幅広い適応性があります。

1.周囲温度：-50℃～+50℃
2. 標高: ≤2000m (適応性を高めるために標高 ≥2500m をカスタマイズできます)
3.風圧：≤700Pa（風速≤34m/sに相当）
4. 震度：≤8
5.アイシングの厚さ：≤20mm
6. 汚染レベル: クラス III、IV
7. 設置環境: 引火性または爆発の危険性、化学腐食、激しい振動がないこと

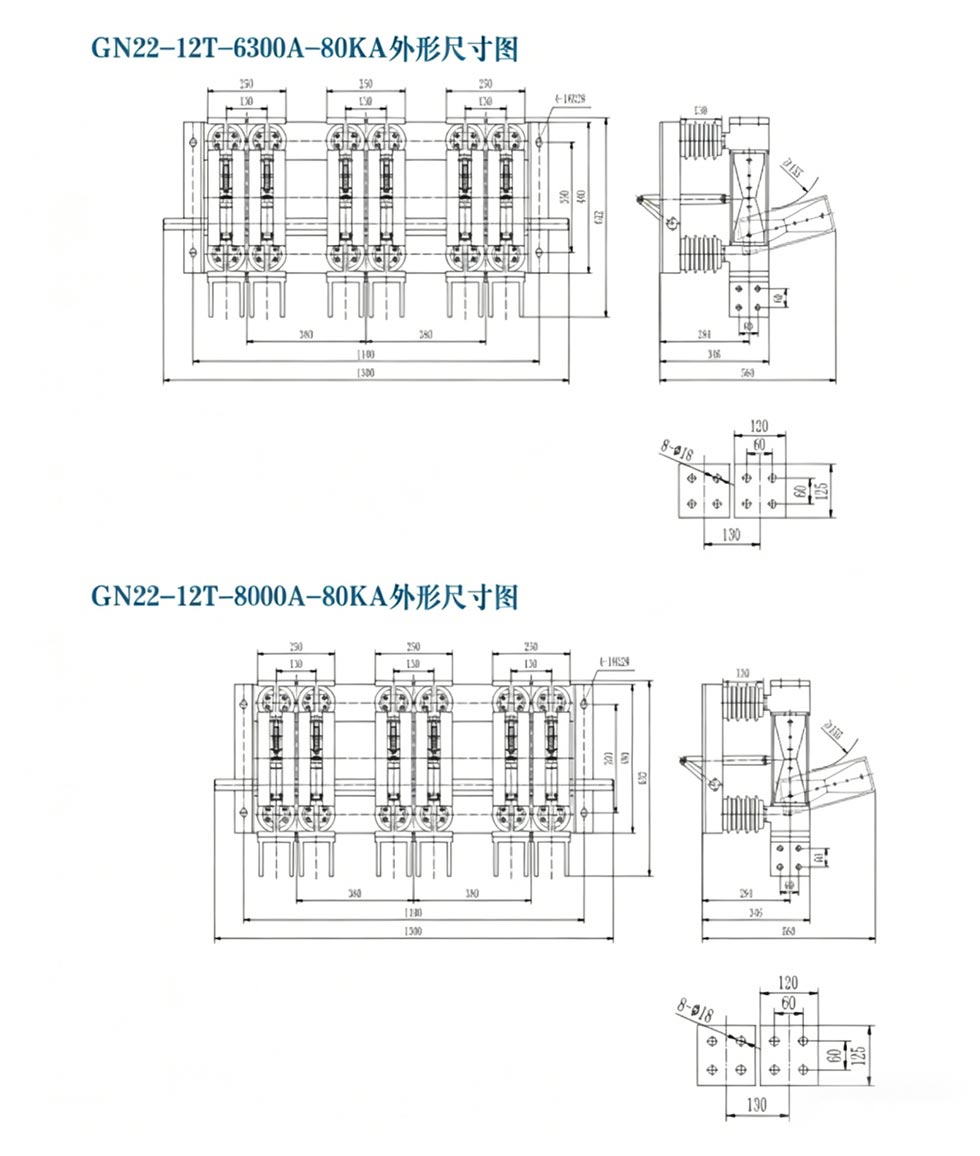

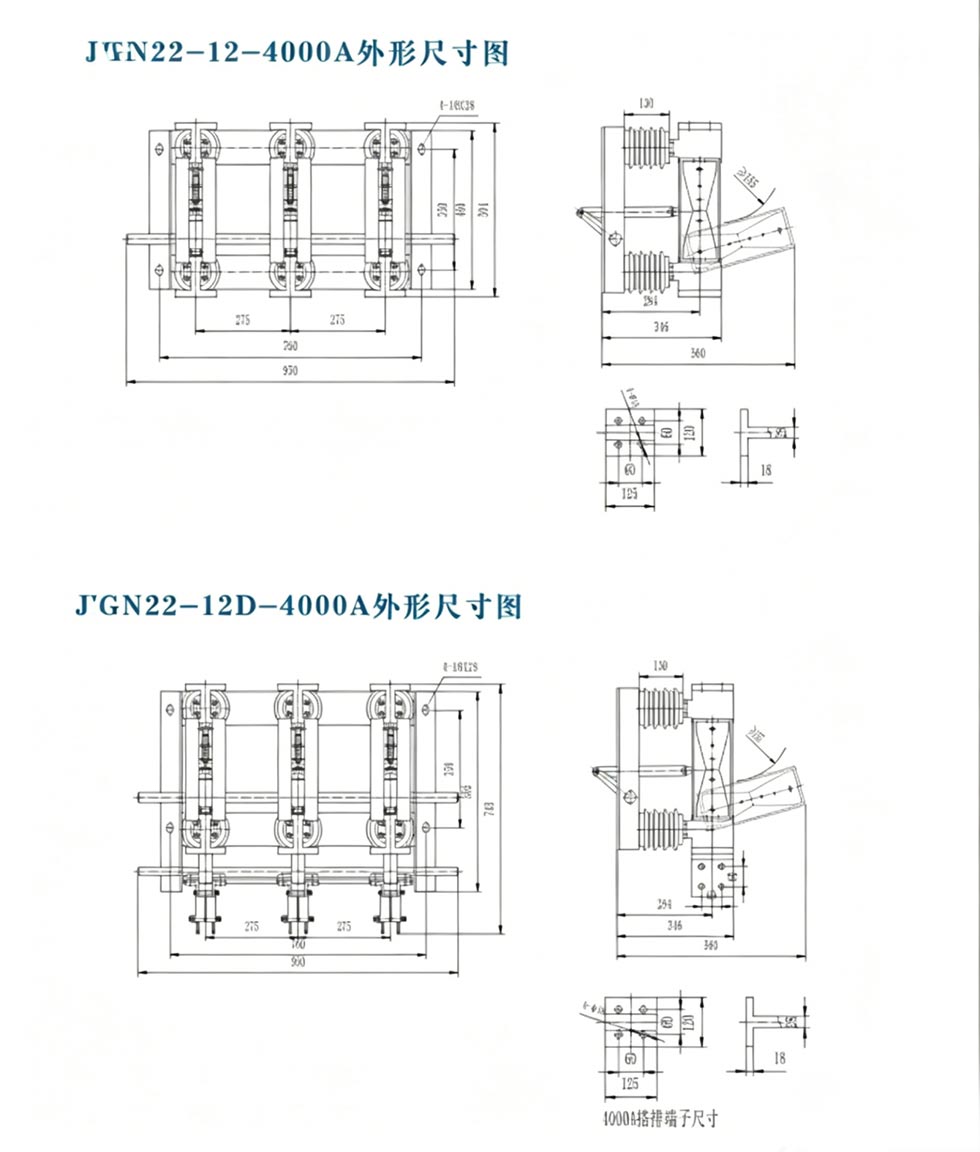

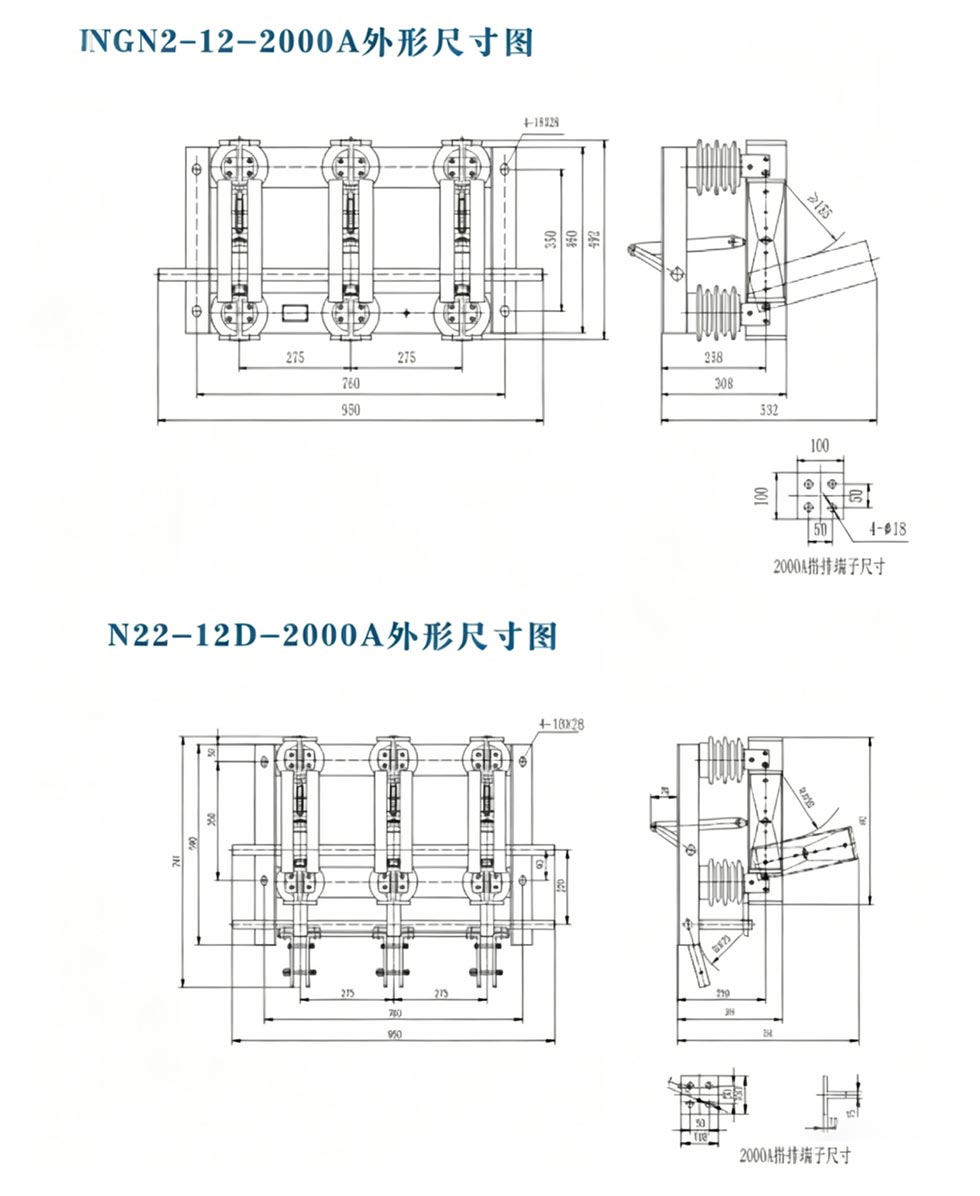

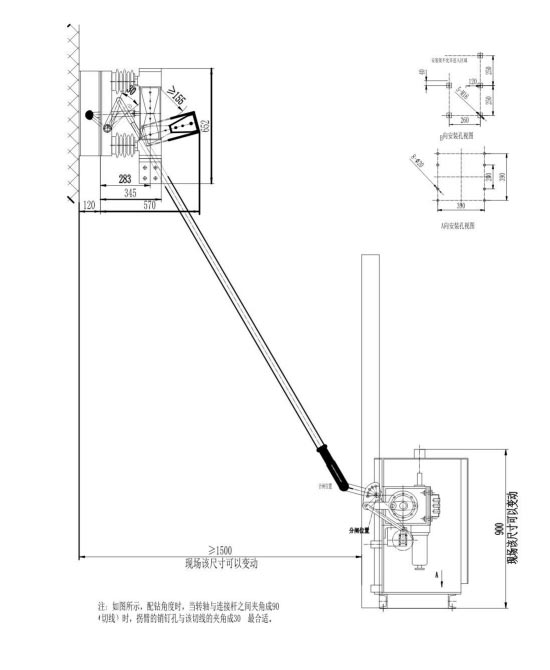

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実用化

事例: 中国東部の大規模鉄鋼工場では、20kV 発電機コンセント システムに高電流絶縁を装備する必要がありました。 装備。プラント環境は過酷で (粉塵が多く、クラス IV 汚染)、高電流要件がありました。 (8000A)、機器の信頼性に対して厳しい要件を課しています。最終的に工場が選んだのは薄根 GN□-20DW/8000-80断路器スイッチ。主な理由は、耐汚染性設計、クラス IV への適応性でした。 汚染環境、発電機出力負荷に適合する 8000A 定格電流、統合接地スイッチ メンテナンスの安全性を確保します。 2023年の試運転以来、装置は2年以上安定して稼働しており、 月次メンテナンス時に信頼性の高い絶縁を提供し、感電の危険を排除します。の 耐汚染性絶縁体には明らかな経年劣化や放電跡がなく、メンテナンスが大幅に軽減されます。 周波数とコストを考慮し、Usune GN シリーズ断路器スイッチがヘビーデューティ用途に最適であることを証明しています。 産業用電力システム。

よくある質問

Q1: 断路器スイッチと負荷スイッチの主な違いは何ですか?

A1: 断路器は消弧機能のない無負荷開閉装置です。それはただ慣れているだけです 回路ブレーカーが負荷を切断した後、回路を分離します。ロードスイッチは特定の負荷を切断できます 現在。 GN シリーズ断路器スイッチは目に見える絶縁ギャップを提供し、作業中に絶対的な安全性を確保します。 メンテナンス。

Q2: GNシリーズ屋内形絶縁スイッチは高地(≧2500m)でも正常に動作しますか?

A2: はい。標準モデルは標高 2000m 以下に適しています。標高 2500m 以上の場合、薄根は断熱性を高め、 ユーザーのニーズに応じた機械性能を確保し、機器の安定した動作を保証します。

Q3: GN シリーズ断路器にはどのようなメンテナンスが必要ですか?

A3: 定期メンテナンスには次の内容が含まれます。 (1) 絶縁体に亀裂や放電痕がないか確認します。 (2) 接触圧の試験 および温度（定格電流で≤70℃）。 (3) 接地開閉器および連動装置の完全性を検証する。 (4) 作動機構には定期的に潤滑を行ってください。適切なメンテナンスを行えば、20 ～ 30 年の耐用年数が保証されます。

ウスネ GN シリーズ屋内形絶縁スイッチは、先進の技術、信頼性の高い性能、幅広い機能を兼ね備えています。 適応性が高く、大規模な発電所、製鉄所、産業用電力システムに最適な製品です。として 中国の高圧電気産業の大手メーカーである浙江薄音電気有限公司は、 専門的な研究開発チーム、厳格な品質管理システム、豊富なプロジェクト経験により、ユーザーに次のようなサービスを提供します。 高品質の製品とカスタマイズされたソリューション。新しいプロジェクトであっても、設備のアップグレードであっても、安全な、 安定した効率的な電源絶縁保護。
