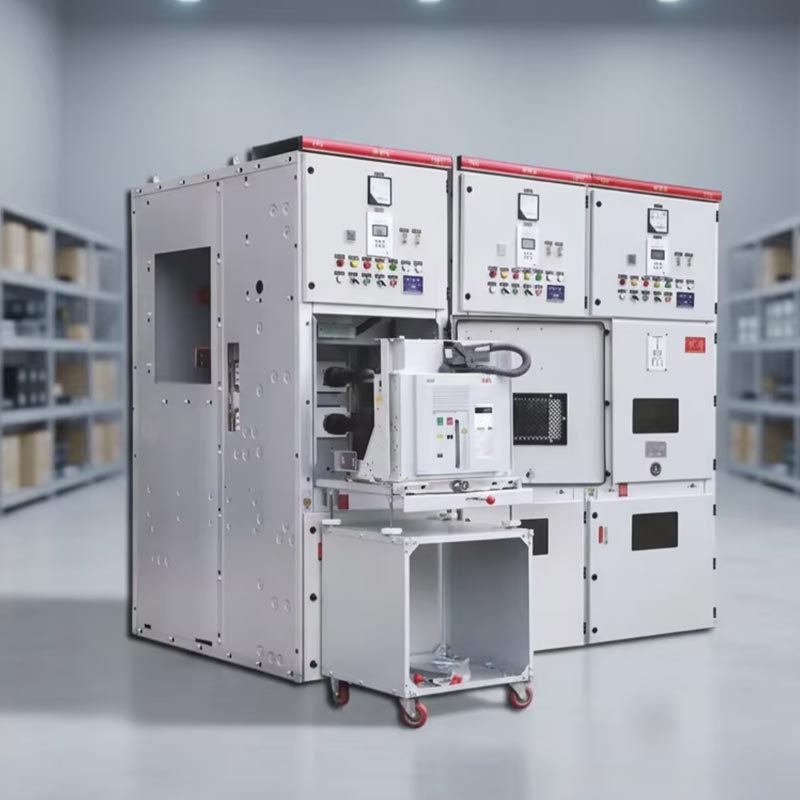

Kyn28 開閉装置 10kv

Usune Kyn28 開閉装置 10kV は、三相 AC 50Hz、3.6 ～ 12kV の単一母線および単一母線に適しています。 セグメント化された パワーシステムに対応し、充実した「5つのプルーフ」機能を備えています。キャビネットの手押し車セクションを装備可能 と 真空遮断器や真空接触器などのコアコンポーネント。 ABB などのブランドの真空サーキットブレーカー VD4、 シュナイダーHVX、ウスネVS1が選択可能です。現在主流の屋内高圧一式セットです。 力 主に各種変電所や配電における送受電に使用される配電設備 ステーション、および回路制御、保護、監視に使用されます。

低圧開閉装置

高圧開閉装置

動作環境要件

・周囲温度：上限+40℃、下限-15℃。
• 相対湿度: 日平均 95% を超えず、月平均 90% を超えません。
• 標高: 1000m 以下。
• 震度：8度を超えない。
• 火災や爆発の危険がなく、深刻な汚染がなく、化学腐食や激しい振動がありません。もし 動作中 GB3906 で指定されている通常の条件を超える環境では、ユーザーとメーカーが交渉し、 決定する 適切な条件。

技術的パラメータ

• 定格電圧: 3.6kV、6.6kV、7.2kV、10kV、11kV、12kV、13.8kV、15kV、17.5kV、20kV、24kV。
• 定格周波数: 50/60Hz。
• 定格電流: 630A、1250A、1600A、2000A、2500A、3150A、4000A、5000A。
• 定格短時間耐電流（4秒）：16kA、20kA、25kA、31.5kA、40kA。
• 定格絶縁レベル: 42kV (1 分間の電源周波数、電極間/対接地)、48kV (オープン接点)。 75kV (雷インパルス、電極間/対地間)、85kV (開接点、ピーク値)。
• 保護クラス: エンクロージャは IP4X 保護等級、コンパートメントは IP2X 保護。
• キャビネットの種類: 入力ラインキャビネット、出力ラインキャビネット、変圧器保護キャビネット、バスバータイ キャビネット、 断路器スイッチキャビネット、バスバー昇降キャビネット、PT/VTキャビネットなど。
●キャビネット寸法：幅650mm/800mm/1000mm、高さ2300mm、奥行き1450mm。

主な利点

1. 総合的な安全保護

Kyn28 開閉装置 10kV は、各機能コンパートメントが独立した装甲金属密閉構造を採用しています。 別れた。機械式インターロックと電気式インターロックを組み合わせて5耐インターロックを完全実現、 排除する 誤操作の危険があります。エンクロージャの保護等級は IP4X に達し、コンパートメントの保護等級は IP2X です。 さらに 安全保護機能を強化します。

2. 安定した信頼性の高いパフォーマンス

IEC国際規格およびISO品質管理システムに厳密に従って設計および製造されており、 高品質の真空コンポーネントを使用しており、さまざまな有名ブランドの真空サーキットブレーカーと互換性があり、 強い 短絡耐性があり、広い電圧および電流範囲に適応し、長期使用に適しています。 継続的な 操作。

3. 便利な設置とメンテナンス

取り外し可能なトロリー設計により、検査と交換が迅速かつ簡単に行えます。コンパクトな構造でサポートします。 フロント メンテナンス、スペースとダウンタイムの節約。標準化されたキャビネット寸法はさまざまな設置シナリオに適応します。 高い設置効率を実現します。

4. 幅広い適用性

Kyn28 開閉装置 10kV は、3.6 ～ 24kV のすべての電圧レベルをカバーし、50/60Hz デュアル周波数と互換性があります。 システム、 発電所などのさまざまな業界の配電ニーズを満たすさまざまなキャビネット タイプを提供しています。 変電所、工業および鉱山企業、高層ビル。さまざまな従来型にも適応できます 作業環境。

実際の応用例

ある都市の 110kV 変電所改修プロジェクトでは、Usune KYN28-12 開閉装置ユニット 28 台が選定されました。設備 高いスペース利用率、迅速な試運転、および試運転後の 99.98% の信頼性を達成しました。 かなり 配電ネットワークの安全レベルを向上させます。このプロジェクトでは、開閉装置は 高度、温度、湿度などのサイトの環境要件、および適切な真空回路 ブレーカーのモデルは、変電所の配電ニーズに完全に一致するように選択されます。

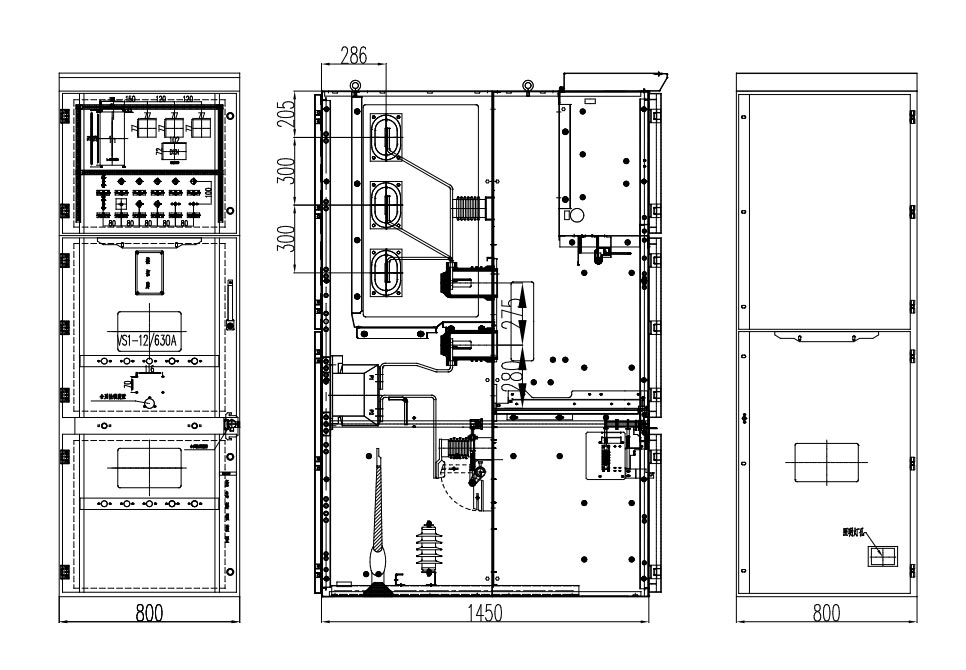

製品外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: KYN28 開閉装置の具体的な「5 つの保護」機能は何ですか?

A: 主にブレーカーの誤開閉防止、押し引き防止などが含まれます。 手押し車に負荷がかかると、接地線が通電回路に接続されなくなり、ドアが閉じることができなくなります。 接地線が接続された回路ブレーカー、および人員が誤って活線に入るのを防ぎます これにより、人員と機器の安全が構造的に確保されます。

Q2: Kyn28 開閉装置 10kV の定期メンテナンス サイクルはどのくらいですか?

A: 定期点検は 6 か月ごと、総合的なメンテナンスは 1 ～ 2 年ごとに行うことをお勧めします。 機構、絶縁、インターロッキング、ボルトの締りのチェックに重点を置いています。薄根氏は完全な技術を提供します サポートします。

Q3: ウスネではスイッチギヤをカスタマイズして提供できますか?

A: はい。 Usune は専門メーカーとして、内部構成、保護レベル、および 電圧、電流、保護要件、サイト環境に基づいたインテリジェントな監視ソリューション。それはできます また、特定のニーズを満たすためにキャビネットの寸法を調整し、適切な真空サーキットブレーカーのモデルを選択します。

要約すると、Usune Kyn28 開閉装置 10kV は、安全性、信頼性、使いやすさを統合しています。大人に支持される 設計、厳格な品質管理、包括的な技術パラメータにより、さまざまな作業に適しています。 環境もシナリオも。ウスネは中国の専門メーカーおよび高品質のサプライヤーとして、 安定した効率的な中圧配電ソリューションを世界中のユーザーに提供します。
