Kyn28 開閉装置 11kV

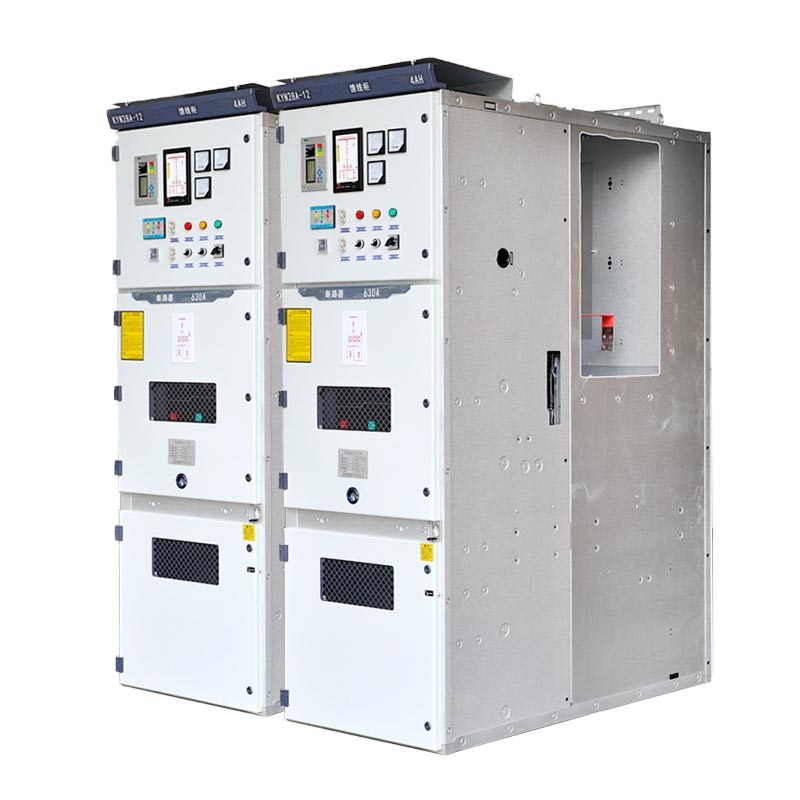

Usune Kyn28 開閉装置 11kV は、3.6 ～ 12kV 三相 AC 50Hz 電力システムに適した屋内装甲引出し式 AC 金属密閉開閉装置です。信頼性の高いパフォーマンス、安全な操作、便利なメンテナンスが統合されています。この製品は IEC および GB 規格に厳密に準拠しており、5 コンパートメントの独立したモジュラー構造と包括的な 5 つの耐衝撃インターロックを採用しています。発電所、変電所、工業・鉱山企業、高層ビルなどの受電、配電、制御、保護に広く使用されています。

お問い合わせを送信

製品説明

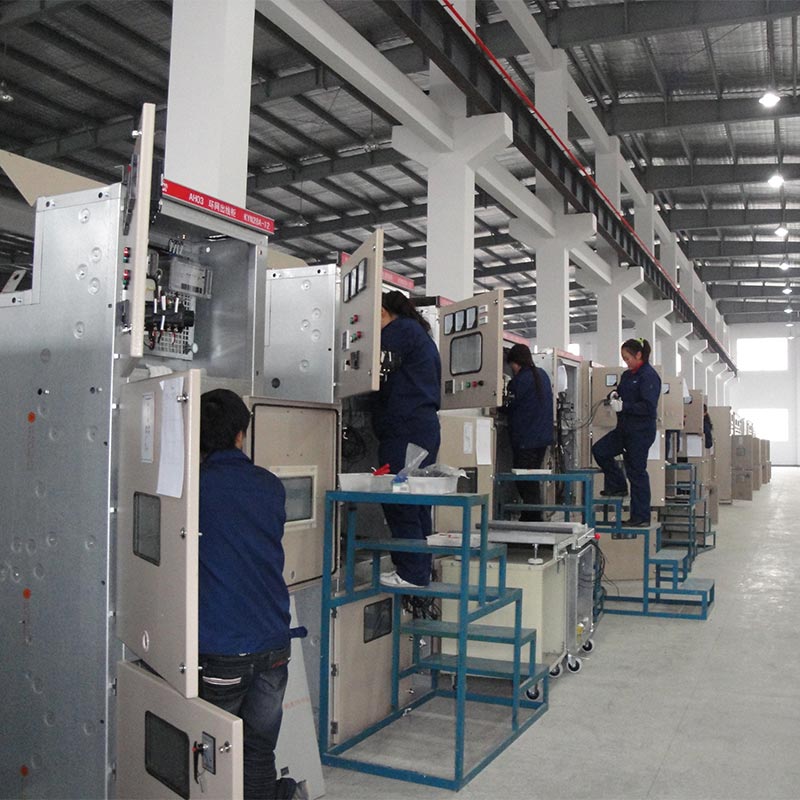

Usune Kyn28 開閉装置 11kV は、3.6kV ～ 12kV、50Hz の三相 AC システムに適しており、受電が可能です。配布、制御、保護、監視。シングルバスバー、シングルバスバーの分割、ダブルバスバーをサポートします。バスバー接続方式を採用しており、電力システムにおける重要な配電デバイスとなっています。の主力製品として中国の電力機器の専門サプライヤーとして、世界的に信頼される高圧配電会社となっています。工場生産能力と安定した品質で解決します。

低圧開閉装置

高圧開閉装置

主要な標準への準拠

Usune Kyn28 開閉装置 11kV は、製品を保証するために国際および国内規格に厳密に準拠しています。信頼性、安全性、相互運用性:

1. IEC 60298 / IEC 62271-200: 定格電圧 1kV ～ 52kV の AC 金属密閉開閉装置
2. GB 3906-2006: 3 ～ 35kV AC 金属密閉開閉装置および制御キャビネット
3. DL/T 404-2007: 屋内 AC 高電圧開閉装置の技術仕様
4. GB/T 11022: 高電圧開閉装置の一般仕様

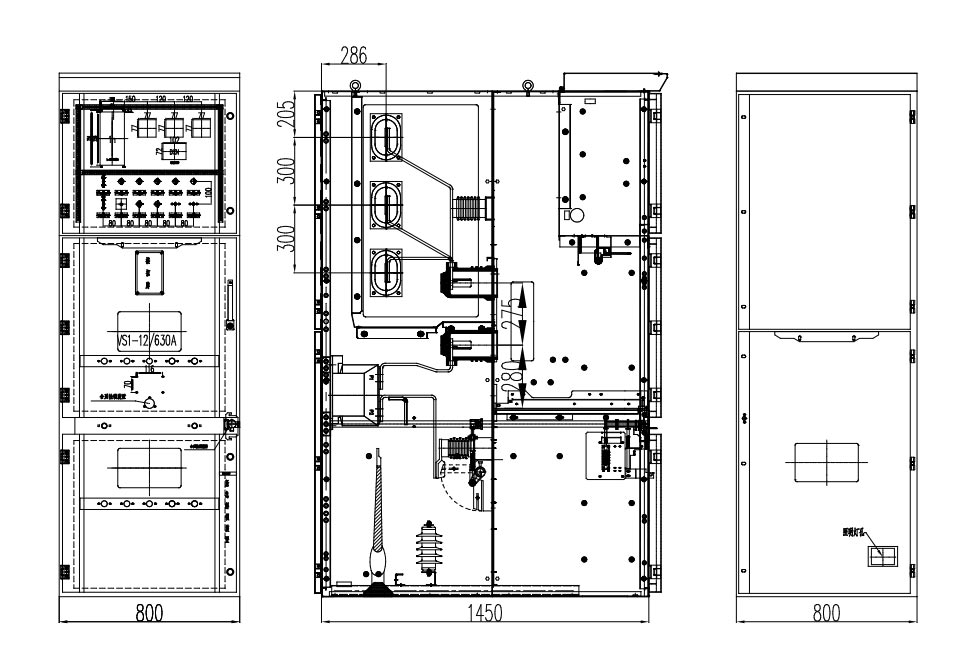

構造とデザインの特徴

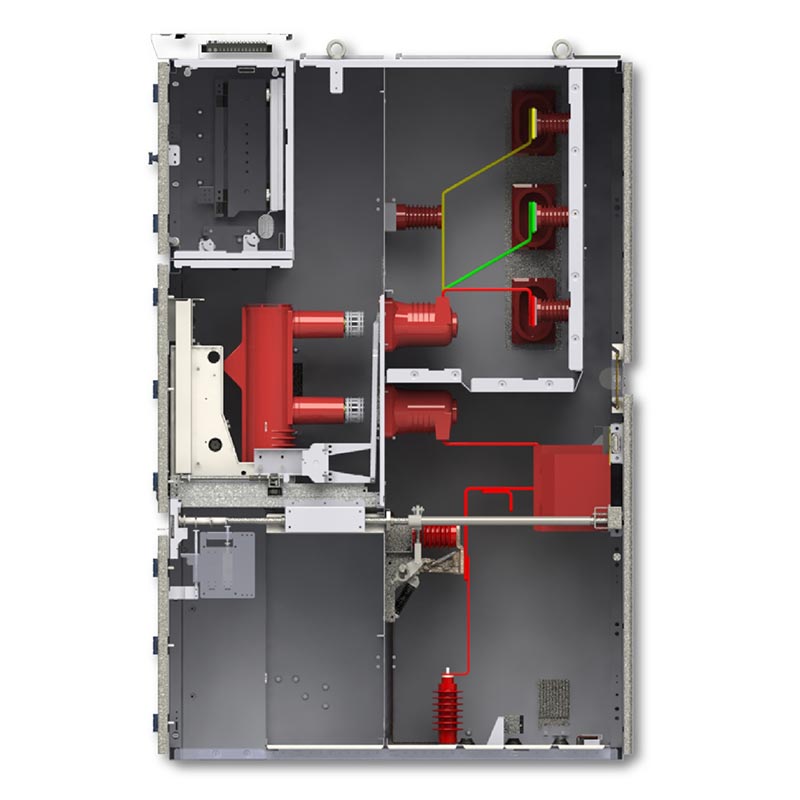

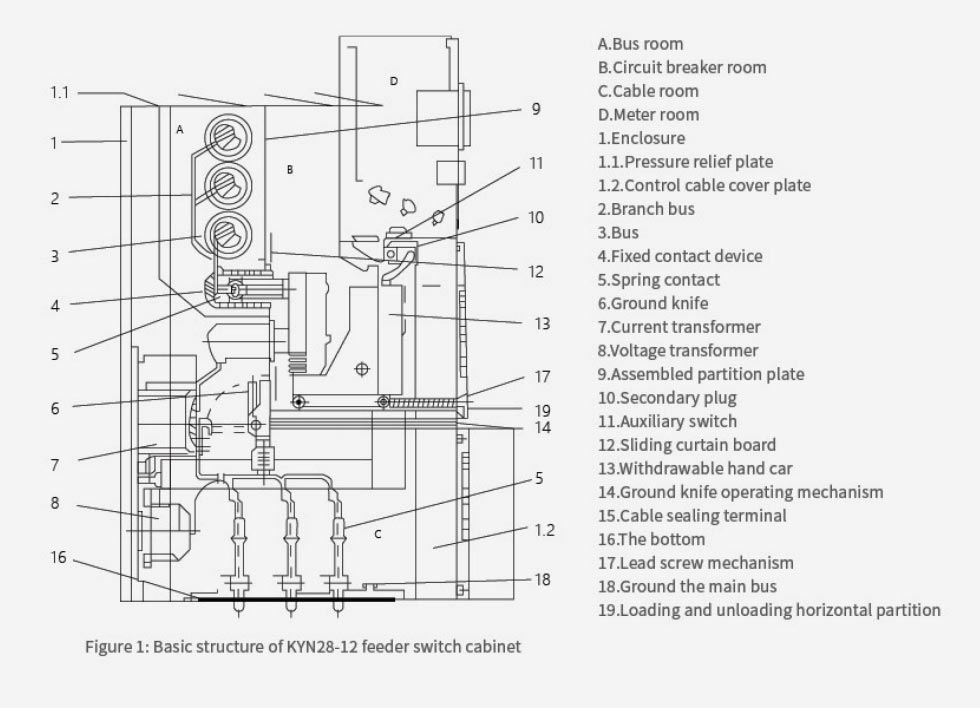

Kyn28 開閉装置 11kV エンクロージャは、高品質の亜鉛メッキ/冷間圧延製のモジュール式ボルト締め構造を採用しています。鋼板、金属製の仕切りによって 5 つの独立した接地コンパートメントに分割され、効果的に故障を防止します伝播。

1. サーキットブレーカーコンパートメント: 機械式の取り外し可能な真空サーキットブレーカートロリーを装備連動する
2. バスバーコンパートメント: 主バスバーと分岐バスバーを独立して絶縁して取り付けます。
3. ケーブルコンパートメント: ケーブル接続に使用され、変圧器、接地スイッチ、避雷器などが含まれます。
4. 制御計器コンパートメント: リレー、計器、保護装置、二次回路を取り付けます。
5. 圧力リリーフチャンネル: 上部に圧力リリーフ装置が装備されており、アーク圧力を安全に解放できます。故障の場合。

主な利点

1. 取り外し可能な手押し車の設計: サーキットブレーカーと PT 手押し車は交換可能で、迅速なメンテナンスが可能です。バスバーセクション全体の通電を切ることなく交換できます。
2. 包括的な 5 つの保護インターロック: 偶発的なサーキットブレーカーの開閉を防止し、負荷がかかった状態で手押し車を押したり引いたり、通電中に接地スイッチを閉じることを防止したり、通電を防止したりする接地スイッチが閉じているとき、通電中のコンパートメントへの誤った侵入を防ぎます。
3. コンパクトな構造：操作とメンテナンスが前面に向けられ、設置スペースが節約されます。
4. 高い環境適応性：結露ヒーターを内蔵しており、湿気の多い環境に適しています。

主なアプリケーションの種類:

1. 受電盤（受電）
2. 出力ラインキャビネット (フィーダー/モーターに電力を分配)
3. 変圧器と電圧測定キャビネット
4. 計量キャビネット（電力量計付）
5. バスバーセクションキャビネット
6. 隔離キャビネット

環境条件

- 周囲温度: -15℃ ～ +40℃
- 日平均相対湿度 ≤95%、月平均 ≤90%
- 爆発性ガス、腐食性ガス、導電性粉塵がないこと、激しい振動がないこと
- 屋内設置のみ

主な技術パラメータ

アイテム	仕様
定格電圧(Ur)	3.6kV、7.2kV、12kV
定格周波数	50Hz
定格電流(Ir)	630A、1250A、1600A、2000A、2500A、3150A
定格短絡遮断電流	25kA、31.5kA、40kA、50kA（3秒）
定格短時間耐電流	25kA/3s、31.5kA/3s、40kA/3s、50kA/3s
保護等級	IP4X (外部エンクロージャ)、IP2X (内部コンパートメント)
