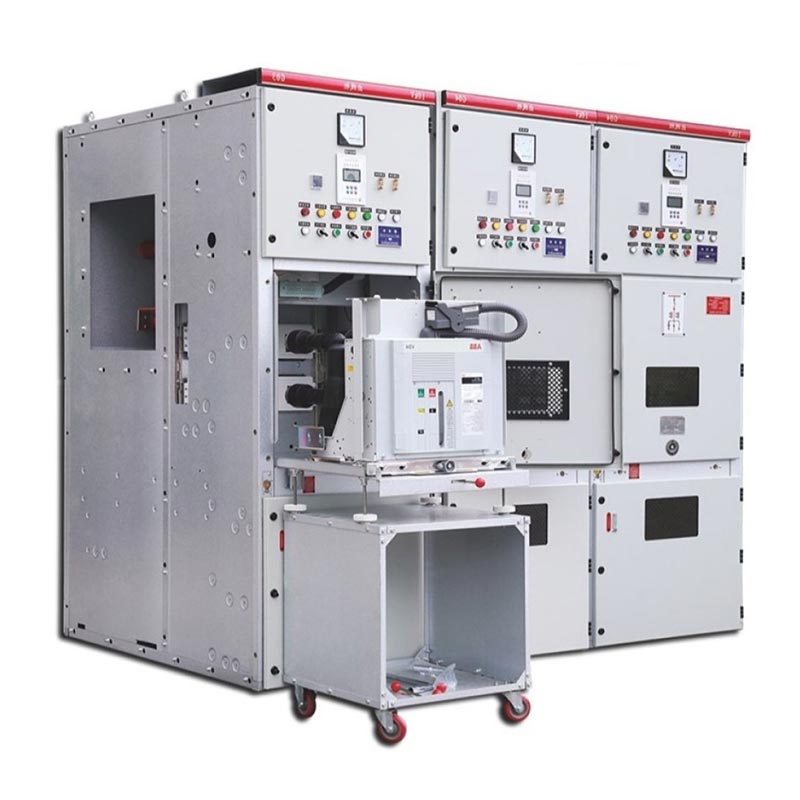

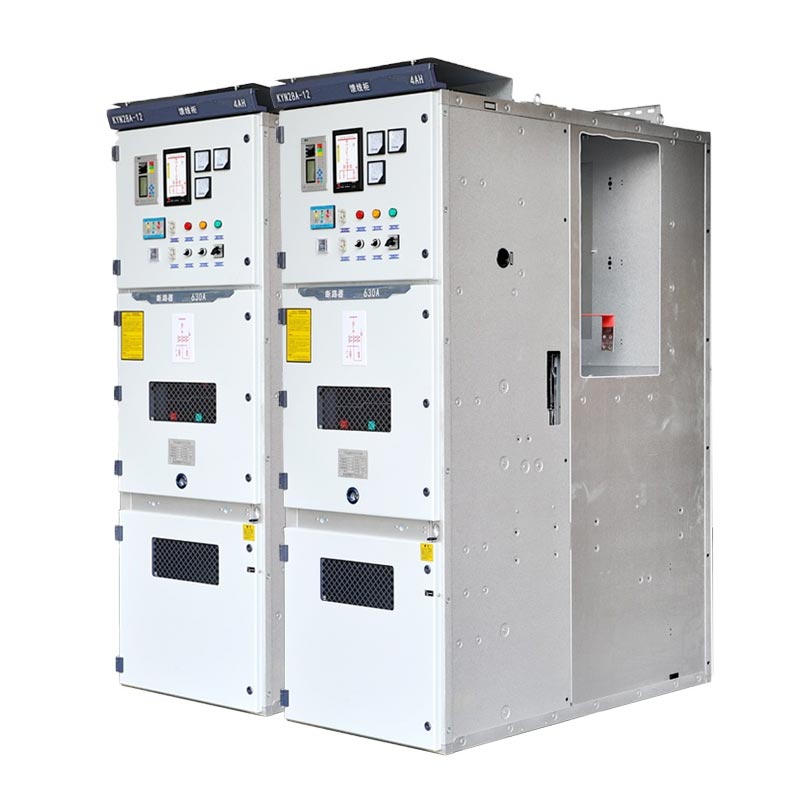

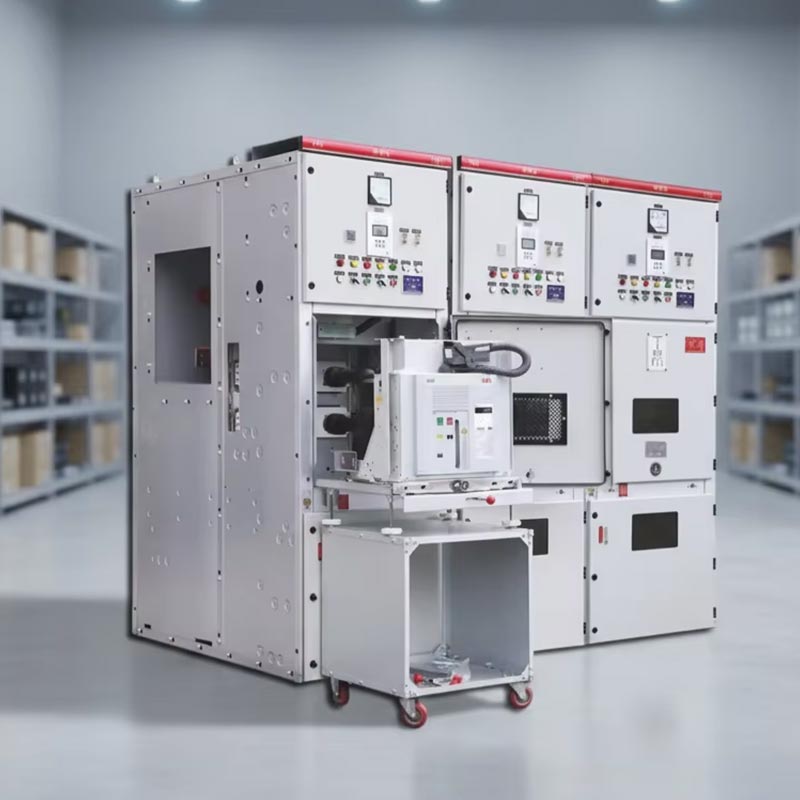

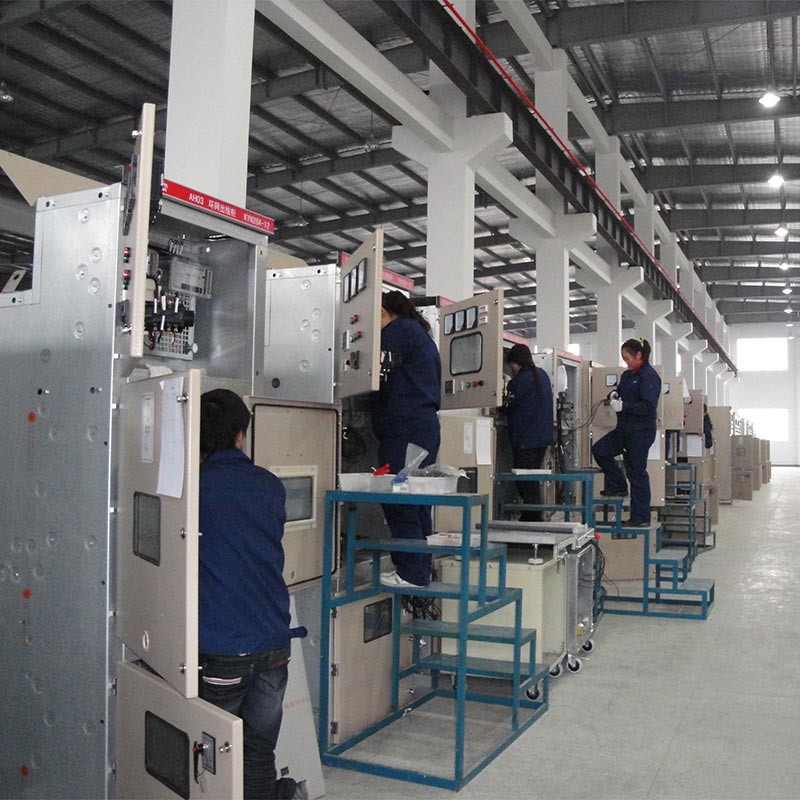

Kyn28 開閉装置 12kv

Usune Kyn28 開閉装置 12kV は、定格電圧 3.6kV をカバーする屋内高圧配電装置です。 7.2kV および 12kV、50/60Hz 三相 AC 電源システムに適しています。現代の電力の中核となる電気機器です 送配電、産業用配電、商業ビルの電源分野。製品 装甲金属密閉構造を採用し、ブレーカー、バスバー、バスバーなどの機能ユニットを完全に分離 ケーブル、および計装制御。この設計により、アーク故障の広がりが最初から排除されます。それはまた、 引き出し可能な真空サーキットブレーカートロリーを装備しており、閉めることなく迅速なメンテナンスと交換が可能です。 安全、安定、効率的な動作のための電力システムの中核要件を完全に満たし、 メンテナンス。

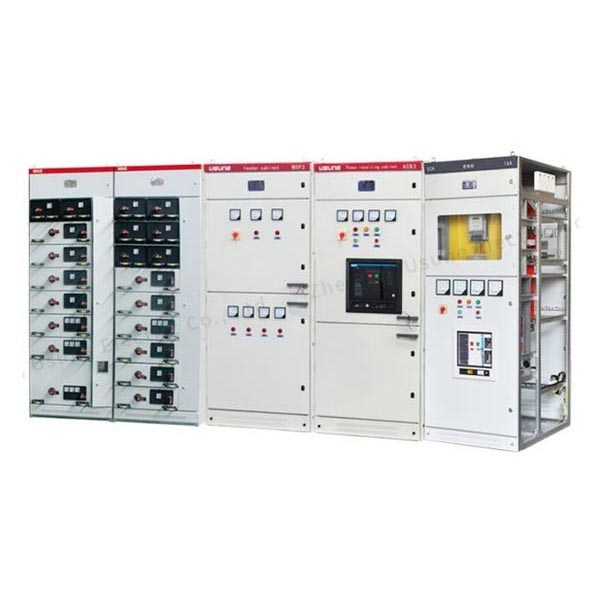

低圧開閉装置

高圧開閉装置

コア技術パラメータ

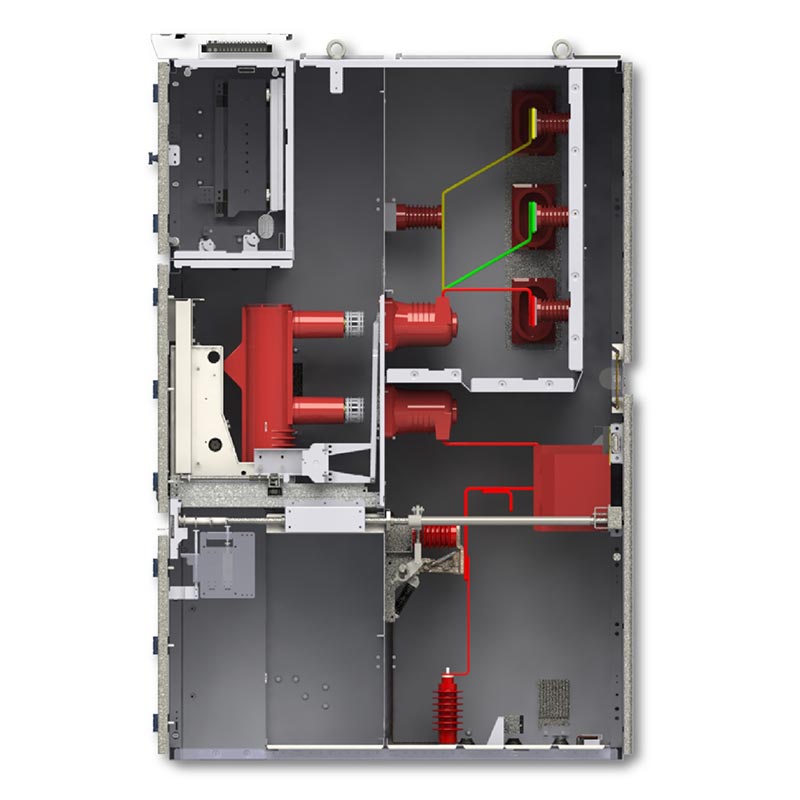

独立したコンパートメント構造

Kyn28 開閉装置 12kV は、全金属絶縁のモジュール式コンパートメント設計を採用しています。 4 つの機能領域 完全に独立しており、障害の伝播を効果的に防止します。

1. サーキットブレーカーコンパートメント: 正確なガイドと機能を備えた真空サーキットブレーカートロリーを設置します。 トロリーの安全な移動を保証するインターロック機構。
2. バスバーコンパートメント：優れた絶縁性能を備えた主バスバーと分岐バスバーの密閉レイアウト。 相間/相とグランド間の短絡の危険性があります。
3. ケーブルコンパートメント: 十分なスペースがあり、多回路ケーブル接続に適しており、ケーブルの敷設、配線、 そしてテスト。
4. 計器および制御コンパートメント: 保護装置、計量計、および制御回路を統合 集中監視と操作のためのコンポーネント。
5. 圧力解放装置: 上部に専用の圧力解放フラップが装備されており、アークを素早く解放できます。 内部障害が発生した場合に圧力を遮断し、キャビネットと従業員の安全を確保します。

製品の主な利点

1. 取り外し可能な手押し車のデザイン

サーキットブレーカー、PT、および絶縁手押し車シリーズは完全に互換性があります。メンテナンス時は取り外すだけ 故障した手押し車を取り外し、予備の手押し車を押し込むと、バスバー全体を切断することなく電源がすぐに回復します。 停電時のメンテナンス時間を大幅に短縮します。

2. 包括的な「5 つの予防」機械的連動:

- サーキットブレーカーの偶発的な開閉を防ぎます。
- 負荷がかかった状態でサーキットブレーカーの手押し車を取り外したり押し込んだりするのを防ぎます。
- 通電中に接地スイッチが誤って閉じるのを防ぎます。
- 接地スイッチが閉じているときの偶発的な通電を防ぎます。
- 通電中のコンパートメントへの誤った侵入を防ぎます。

3. 最適化された安全性とメンテナンス

オールフロントの操作およびメンテナンス設計により、後部のメンテナンススペースが不要となり、効率的にコストを節約できます。 配電室の床面積。キャビネットには結露ヒーターが内蔵されており、高湿度にも対応します 結露による絶縁不良を防ぎます。

4. 高絶縁性、耐故障性

Kyn28 開閉装置 12kV は、高品質の絶縁材料と科学的に間隔をあけられた絶縁を使用しており、 高い断熱レベル。短絡、過電圧、その他の電気的障害を効果的に防ぎます。組み合わせた 金属装甲構造により強力なアーク制御能力を誇ります。

主なアプリケーションの種類

1. 入力ラインキャビネット: 上流電源から電力を受け取り、電力受信と全体的な保護を提供します。
2. 出力ラインキャビネット: 負荷、モーター、その他の端子回路に電力を分配し、保護を提供します。
3. PT および電圧測定キャビネット: システム電圧を監視し、過電圧保護を提供します。
4. 計量キャビネット: 正確なエネルギー消費統計を得るためにエネルギー計量機器を統合します。
5. バスバーセクションキャビネット: バスバーセクションのセグメント化された操作、絶縁、保護が可能になります。
6. 絶縁キャビネット: 電気絶縁を提供し、安全なメンテナンスを保証します。

実際の応用例

事例 1: 中国東部の大規模データセンター向け 10kV 配電プロジェクト

プロジェクトの要件: データセンターには、99.99% の電力可用性と、障害のない非常に安定したシステムが必要です。 サーバーなどのコア負荷への無停電電源供給を保証する中圧配電システム。 冷却装置。

ソリューション: Usune Kyn28 開閉装置 12kV ユニットを使用して、完全な配電システムが構築されました。 受信キャビネット、計量キャビネット、PT キャビネット、および 12 個の送信キャビネット。 40kA短絡回路を搭載 遮断容量真空サーキットブレーカーとインテリジェントな統合保護装置により、迅速な障害を実現します 分離と正確な障害位置。

運用結果: 2023 年の運用開始以来、システムは故障なく 100% 稼働しています。 保護アクションの正解率。年間停電時間は5分未満で、高い停電時間に十分対応します。 データセンターの信頼性電源要件を満たし、数十ドルの経済的損失を効果的に回避します。 停電による被害は数百万円。

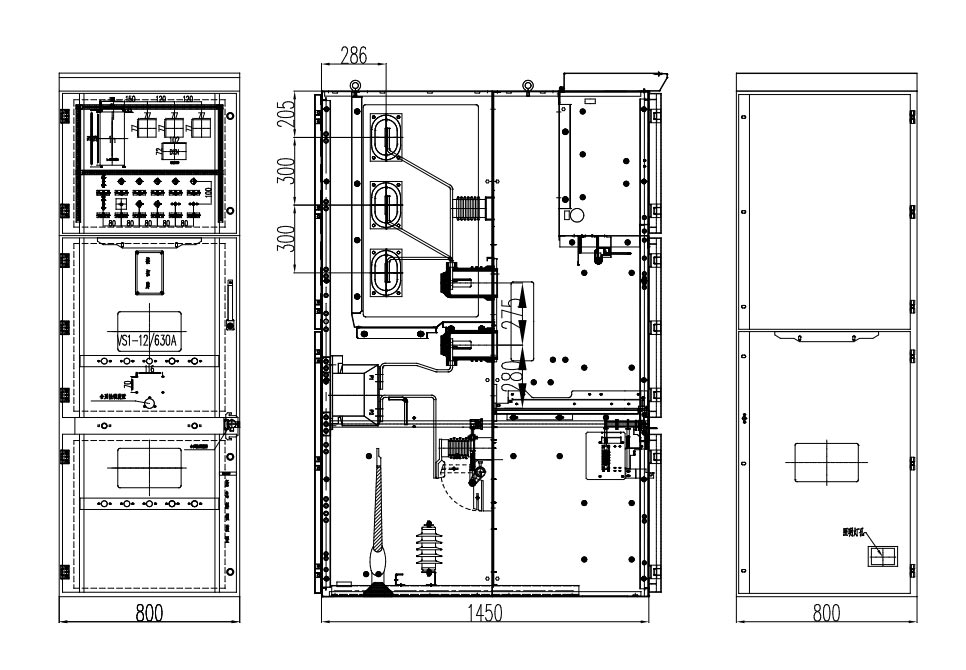

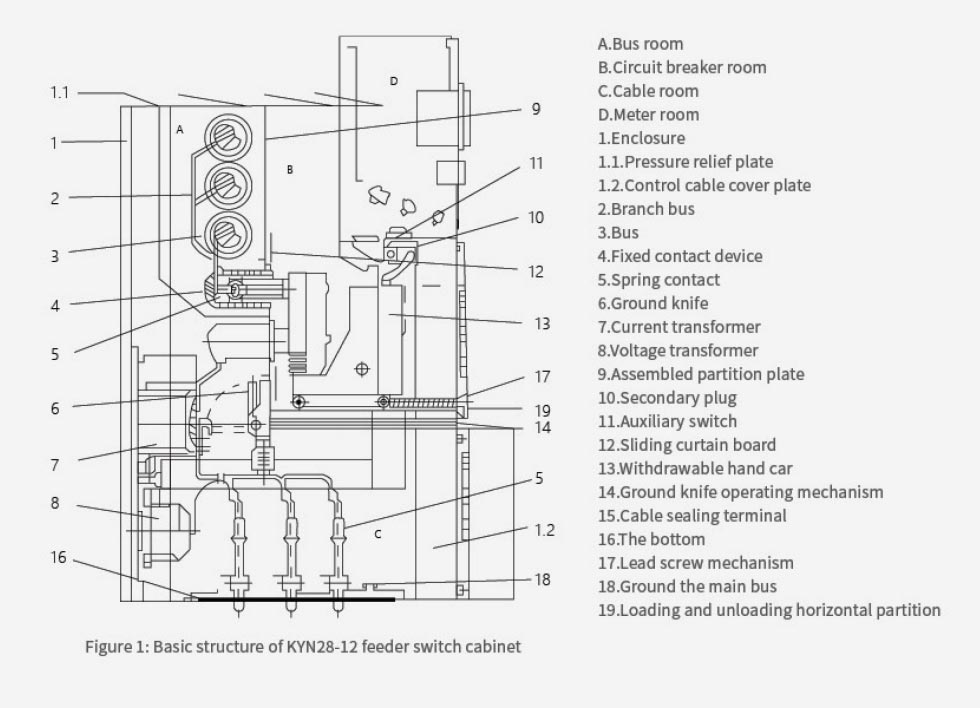

製品外形寸法

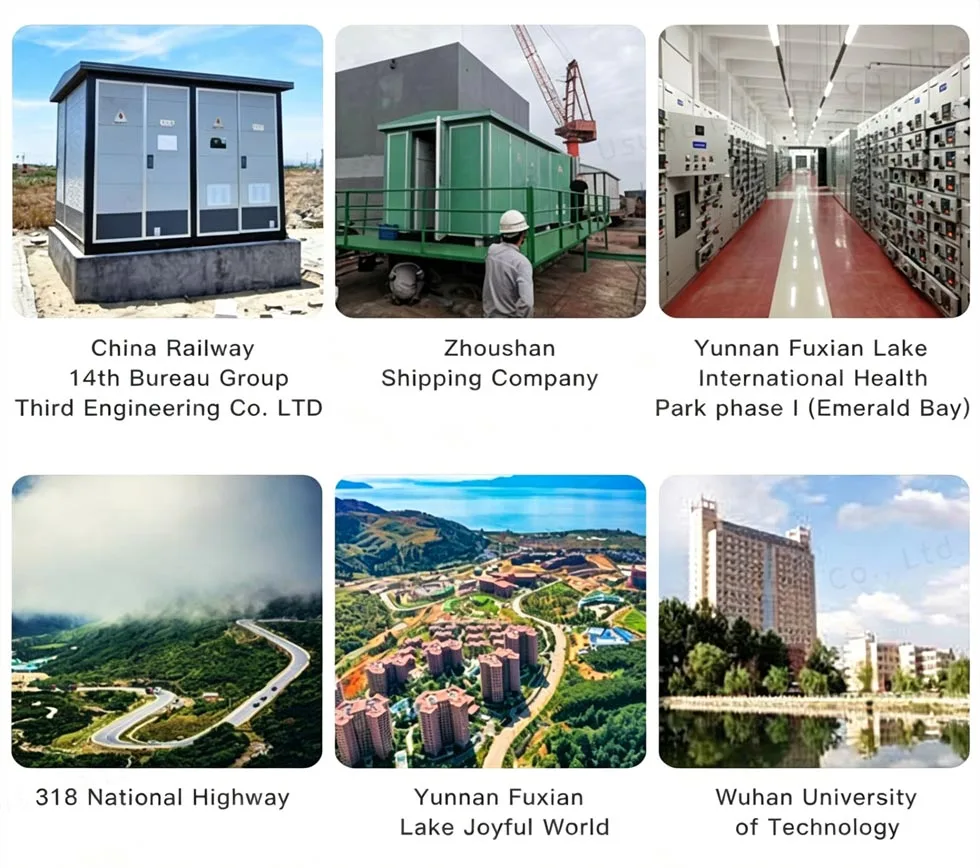

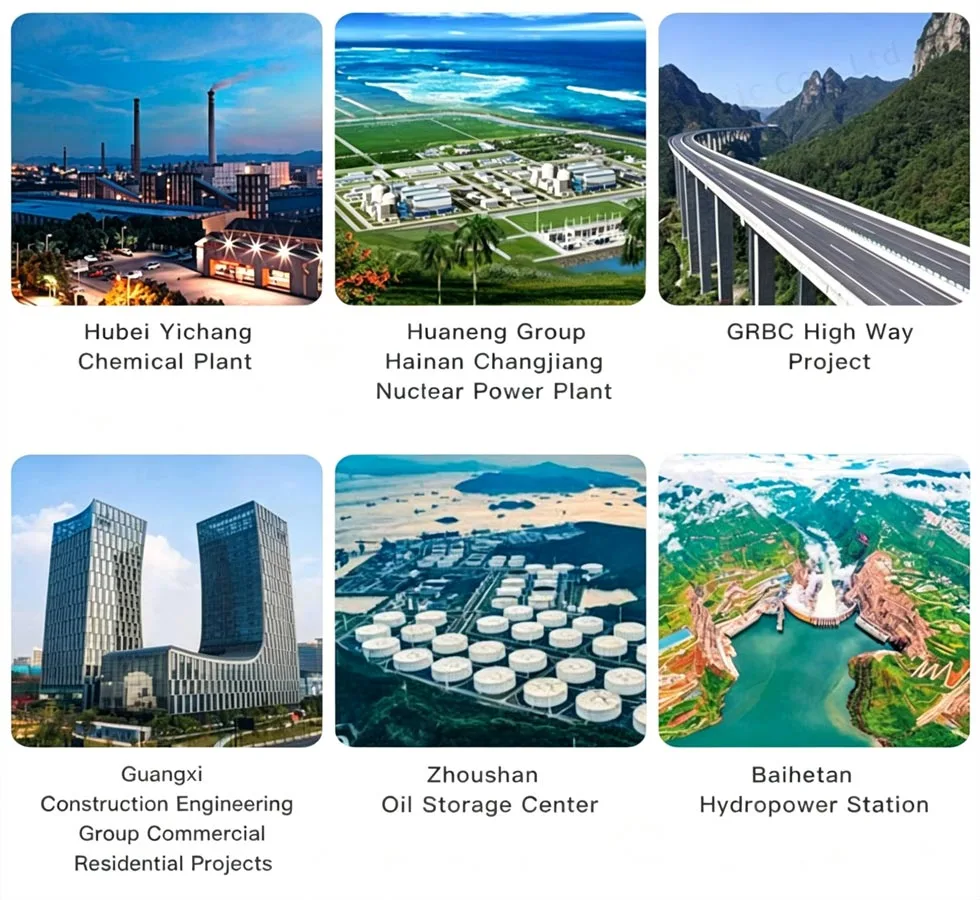

プロジェクトリファレンス

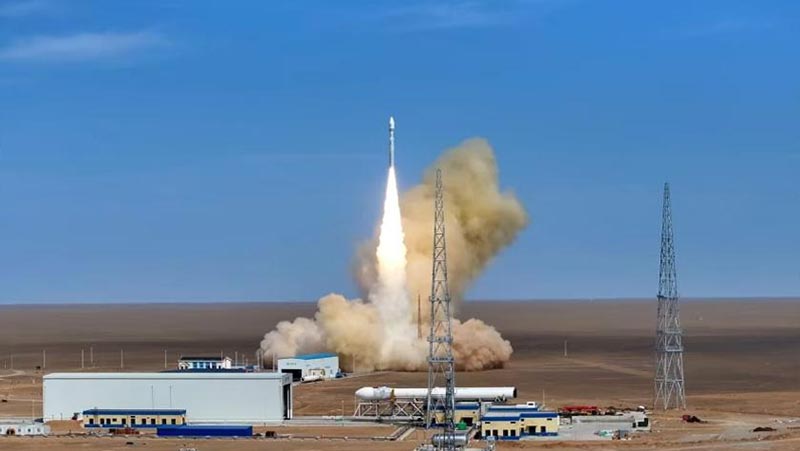

キャススペースロケット打ち上げプロジェクト

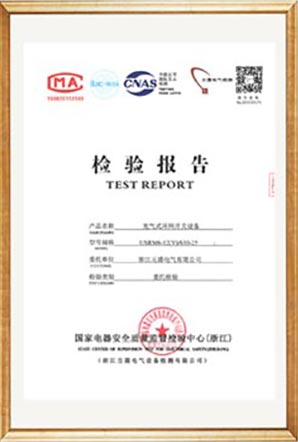

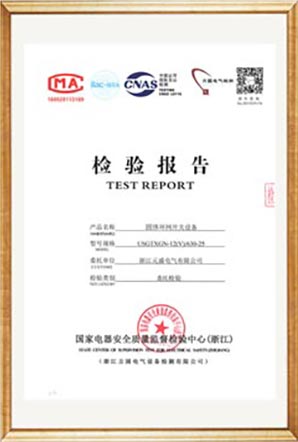

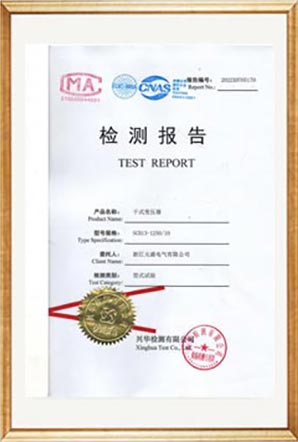

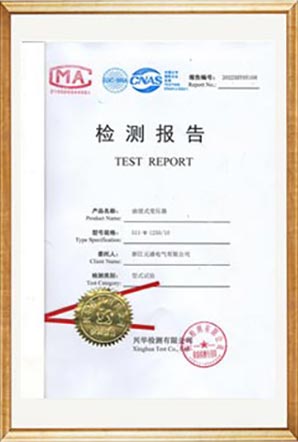

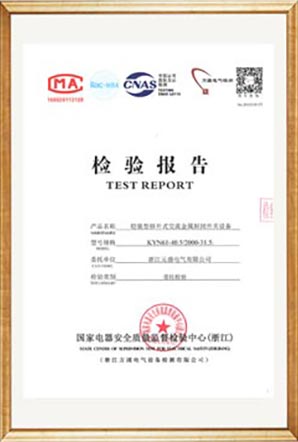

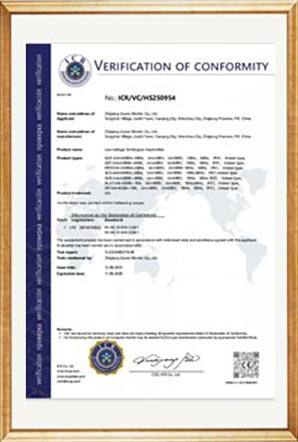

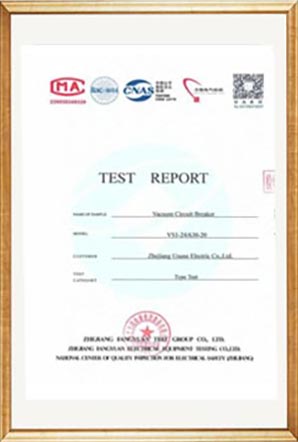

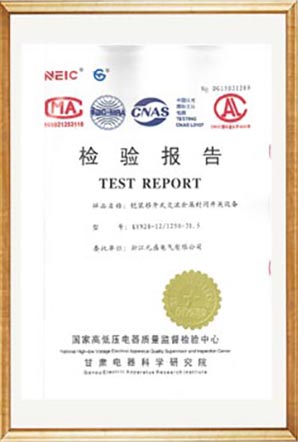

試験報告書

よくある質問

Q1: Kyn28 開閉装置 12kV システムの「5 プルーフ」インターロックは機械的に強制されたインターロック メカニズムですか? そして無効化できるのでしょうか？

Usune KYN28 スイッチギヤの「5 プルーフ」インターロック システムは、純粋に機械的な強制インターロック設計を採用しています。 電気的な補助ロック解除回路を持たず、誤操作の可能性のない構造となっています。のみ 専門のメンテナンス担当者は、安全な電力条件下で特殊ツールを使用して一時的にロックを解除できます。 故障と接地。通常の操作中にロックを解除することはできません。 IECおよび家庭用電力に完全に準拠しています 安全基準を遵守し、オペレーターと機器の安全を最大限に高めます。

Q2: 高湿度、高地の環境でも製品は正常に動作しますか?また特殊な処理は何ですか? 必要ですか？

製品の標準耐湿性は、日平均 95% 以下、月平均 90% 以下です。コンデンサーヒーターを内蔵 自動的に除湿し、高湿度環境にも簡単に対応します。標高が 1000m を超えるシナリオでは、次のようになります。 電力業界の標準に従ってディレーティングして使用されます (電力が 1000m 増加するごとに約 10% ディレーティング) 高度）。沿面距離を長くし、要求を満たすために、カスタム設計の強化絶縁バージョンも利用できます。 高高度での安全操作の要件。
