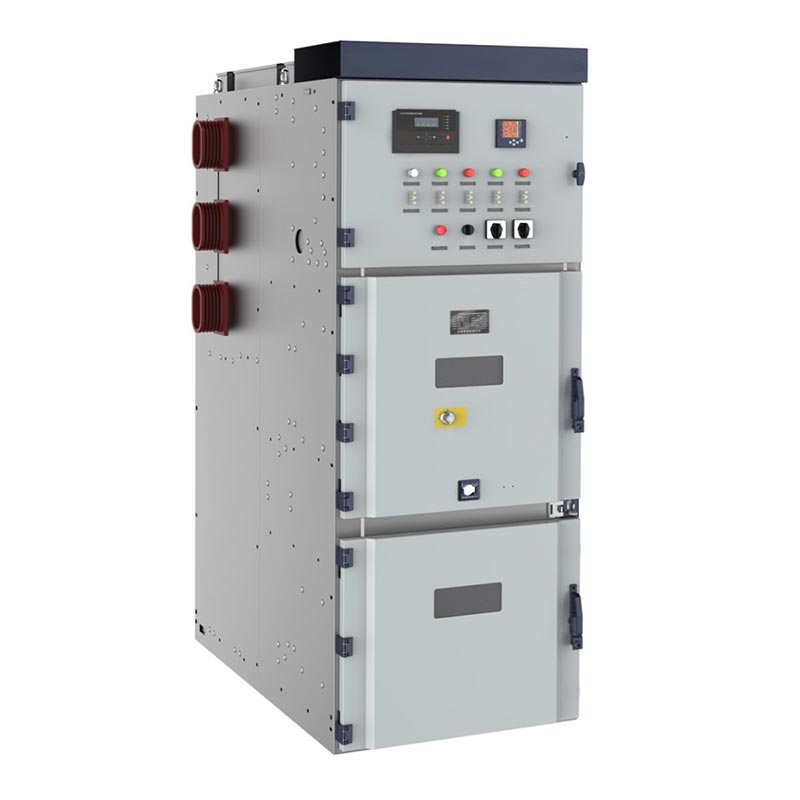

24kv 高圧 Lv および Mv 開閉装置

Usune 24kV 高圧 Lv および Mv 開閉装置、KYN28-24 (Z)(GZS1) は、装甲引き出し式 AC に属します。 金属密閉開閉装置のカテゴリ。三相AC 50Hzの電力システムに適しており、主に次の用途に使用されます。 力 受信、分配、回線制御、保護、監視。

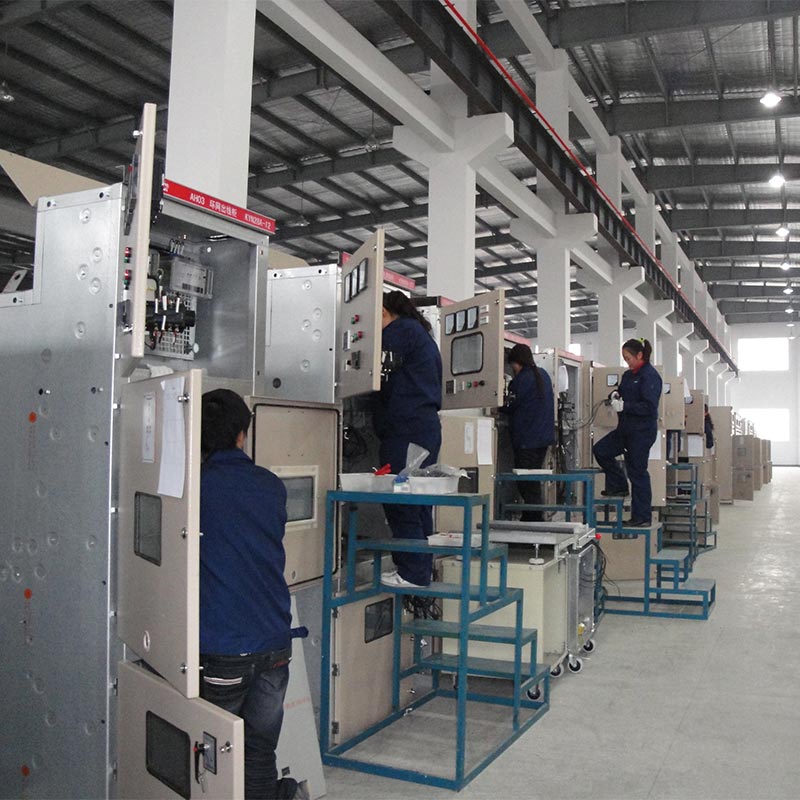

24kV 中電圧 Lv および Mv 開閉装置は、発電所、変電所、産業および鉱山で広く使用されています。 企業や高層ビルの受電、配電、制御、保護に使用されます。うすねのコア 生産拠点は中国にあり、高品質を提供する信頼できる専門メーカーです。 世界中のユーザーに高圧配電ソリューションを提供します。

低圧開閉装置

高圧開閉装置

主な技術パラメータ

当社の製品は以下の基準を厳密に遵守しています

1. GB3906-2006「3.6-40.5kV AC金属密閉開閉装置および制御装置」
2. GB/T11022「高電圧開閉装置および制御装置の一般技術条件」
3. IEC62271-200「定格電圧1kV以上52kV以下の交流金属密閉開閉装置」
4. DL/T404「屋内交流高電圧開閉装置の注文に関する技術条件」

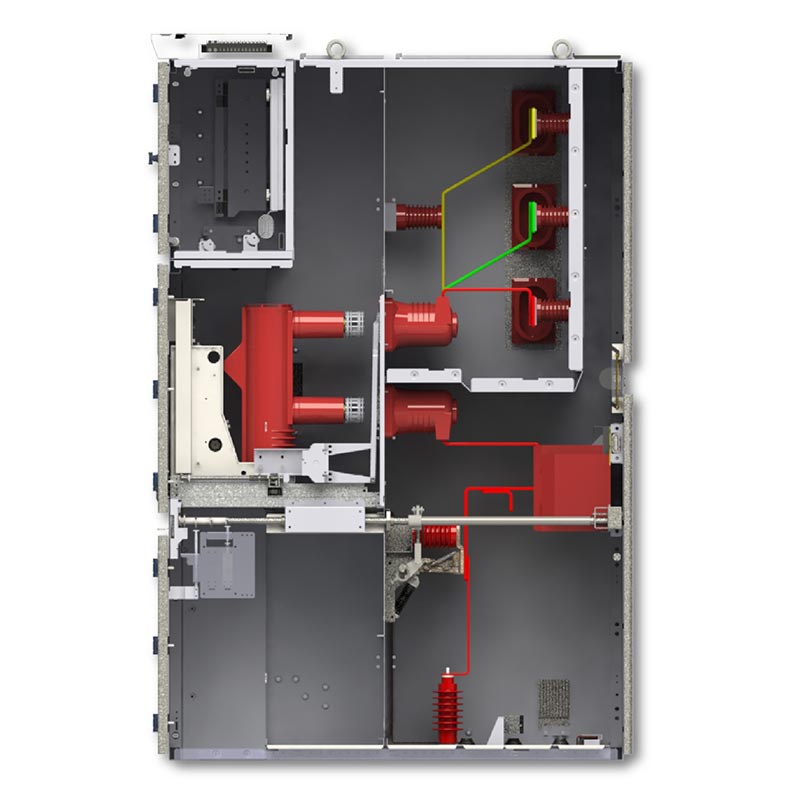

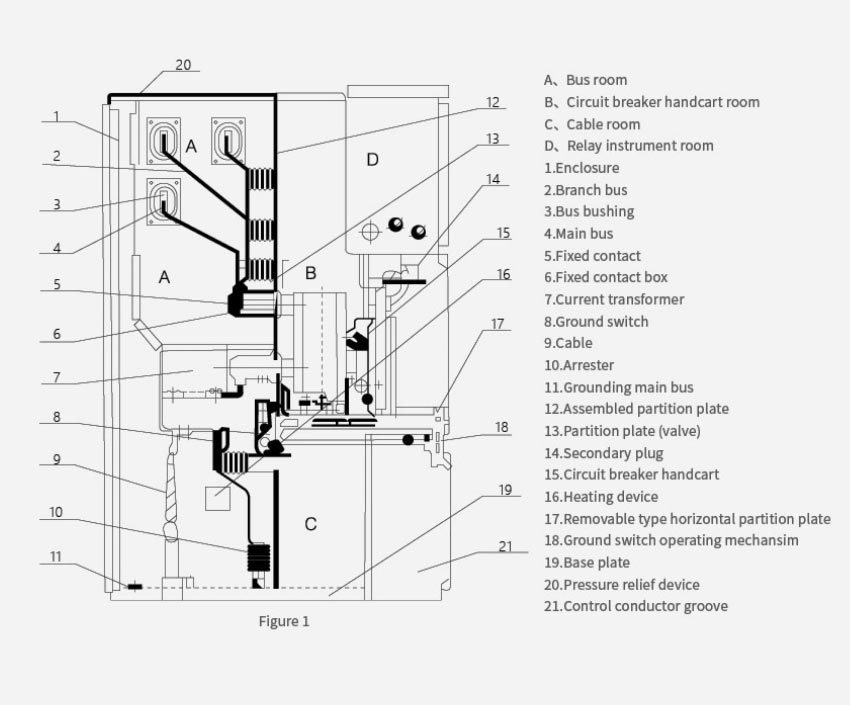

キャビネット構造

24kV高圧・中圧開閉装置はオールメタル分割構造を採用しており、各スイッチギヤは 機能領域が独立して分離され、断層アークの広がりを効果的に抑制します。

1. サーキットブレーカーコンパートメント: 取り外し可能な真空サーキットブレーカートロリーが装備されています。
2. バスバー コンパートメント: メイン バスバー、分岐バスバー、およびバスバー絶縁体が含まれます。
3. ケーブル コンパートメント: 変流器、電圧変圧器、接地スイッチ、およびケーブル端末を取り付けます。
4. 制御計器室: リレー、保護装置、計器、二次配線、および コントロール パネル。
5. 圧力リリーフチャネル: キャビネットの上部にアークリリーフ装置を備え、故障の安全性を強化します。

コア機能

1. 断層アークの広がりと相互干渉を防ぐための全金属製の独立したコンパートメント。

2. 包括的な機械式 5 プルーフ インターロック:
- 負荷がかかった状態でサーキットブレーカートロリーを押したり引いたりするのを防ぎます。
- 接地スイッチが閉じているときに回路ブレーカーが閉じるのを防ぎます。
- 通電中に接地スイッチが誤って閉じるのを防ぎます。
- 通電中のコンパートメントへの誤った侵入を防ぎます。
・遮断スイッチの誤操作を防止します。

3. フロントの操作とメンテナンス用に中央に取り付けられた取り外し可能なトロリーにより、修理が容易になります。

4. 高い絶縁レベル、コンパクトな構造、および強力な耐故障性。

5. 国内および国際規格に準拠し、さまざまな配電方式に適応可能

実用化事例

事例 1: 中国東部の市営変電所

1. プロジェクトの背景

110kV 市営変電所では、都市部の成長に合わせて二次配電ネットワークをアップグレードする必要がありました。 電力需要を抑制し、電源の信頼性を向上させます。

2. 解決策

36 台の薄根 24kV 高圧 Lv および Mv 開閉装置ユニットが 24kV 配電システムに配備されました。

3. 結果

- 開閉装置のコンパクトな設計により、変電所の床面積が 30% 節約されました。
・5耐インターロックシステムは、3年間の運用で一度も事故なく稼働しました。
- 信頼性の高い真空回路遮断技術により、停止時間が 80% 以上短縮され、稼働率が大幅に向上しました。 200,000 人の住民に電力供給の品質を提供します。

事例 2: 中央アジアの大規模石油化学プラント

1. プロジェクトの背景

最新の石油化学コンビナートには、信頼性の高い中圧配電システムが必要でした。 重要な生産設備の継続的な稼働。

2. 解決策

過酷な産業環境向けに特別に設計され、以下の機能を強化した Usune 24kV 開閉装置ユニット 58 台を提供 防塵性と耐腐食性。

3. 結果

- 過酷な現場環境（高粉塵、化学ガス）にも耐え、安定した性能を発揮します。 パフォーマンス。
- 高速障害切断機能 (≤ 60ms) により、高価なコンプレッサーとリアクターを短時間の損傷から保護します。 回路。
- フロントマウントのメンテナンス設計により、メンテナンスのダウンタイムが 50% 削減され、生産の継続性が保証されます。

製品外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: この 24kV 高圧 Lv および Mv 開閉器の適用可能な電圧範囲は何ですか?

A1: この製品は 3.6 ～ 12kV、24kV 三相 AC 50/60Hz 電力システムに適しており、ほとんどのニーズを満たします。 中圧配電シナリオ。

Q2: オンサイトでの保守や修理には対応していますか?

A2: はい。フロント操作・フロントメンテナンス設計を採用しています。サーキットブレーカートロリーは移動可能です 他の回路の動作に影響を与えることなく、迅速なメンテナンスと交換が可能です。

Q3: プロのサプライヤーとして、あなたの工場はカスタマイズされたソリューションを提供していますか?

A3: はい。 Usune は定格電流、短絡遮断電流、キャビネットサイズ、保護構成、 プロジェクト要件に応じて、さまざまな動作条件やシステム要件に適応するなど。
