変電所用高電圧サーキットブレーカースイッチ

ウスネ LW36-110 変電所用高圧遮断器スイッチは、独自に開発した基幹電源機器です。 中国の高電圧開閉装置の大手メーカーである浙江薄音電気有限公司によって製造されています。 業界。この三相 AC 50Hz 屋外高圧開閉装置は、主に制御と保護に使用されます。 110kV送変電システム、有接点遮断器としても使用できます。 開閉装置アセンブリを必要とするアプリケーション。製品は薄根の専門工場で一貫生産されています。 研究開発、生産、テストを行い、すべての製品が工場から出荷される前に厳しい品質基準を満たしていることを確認します。

中核となるコンプライアンスと権限

製品の信頼性と互換性を保証するために、Usune LW36-110 高電圧サーキットブレーカー スイッチは、 変電所は GB1984-2003「AC 高電圧サーキットブレーカー」規格に完全に準拠し、次の要件を満たしています。 国際電気標準会議 (IEC) 規格 IEC62271-100:2001「高電圧開閉装置および制御装置」 - パート 100: 高電圧サーキットブレーカー」。プロのサプライヤーとして、ウスネは厳しい品質システムをクリアしています 認証を取得しており、その工場には高度な生産設備と試験設備が装備されており、 各製品のパフォーマンスは業界標準を満たすか、それを上回っています。

主要な技術的特徴

1. 高度な消弧原理

独自の「熱膨張＋補助」消弧原理を採用し、優れた遮断性を誇ります。 性能、短いアーク時間、長い電気的寿命、および低い動作ノイズにより、電力の安全性が効果的に確保されます。 グリッド操作。

2. 安全な絶縁媒体

絶縁・消弧材に絶縁性・消弧性に優れたSF6ガスを採用 中程度で、燃焼や爆発の危険がないため、人口密集地域やさまざまな場所に適しています。 複雑な変電所環境。

3. 信頼性の高い操作機構

シンプルでコンパクトな構造で安定した動作を実現したCTB-1型スプリング操作機構を搭載しています。 高い安全性と信頼性を実現し、メンテナンスや故障の頻度を低減します。

4. 強い環境適応力

過酷な環境でも安定して動作し、さまざまな環境指標に厳密に準拠し、 さまざまな地域での長期安定稼働。

主要な技術パラメータ

1. 定格電圧: 110kV;定格周波数: 50Hz;定格電流: 3150A
2. 定格短絡遮断電流: 40kA;定格短絡電流(ピーク): 100kA
3. SF6ガス定格圧力(20℃):0.5MPa;年間漏れ率: ≤0.5%
4. 機械的寿命: 6000 サイクル。開始時間: ≤60ms;終了時間: ≤145ms
5.周囲温度範囲：-30℃～+40℃。標高: ≤3000m

製品全体構成

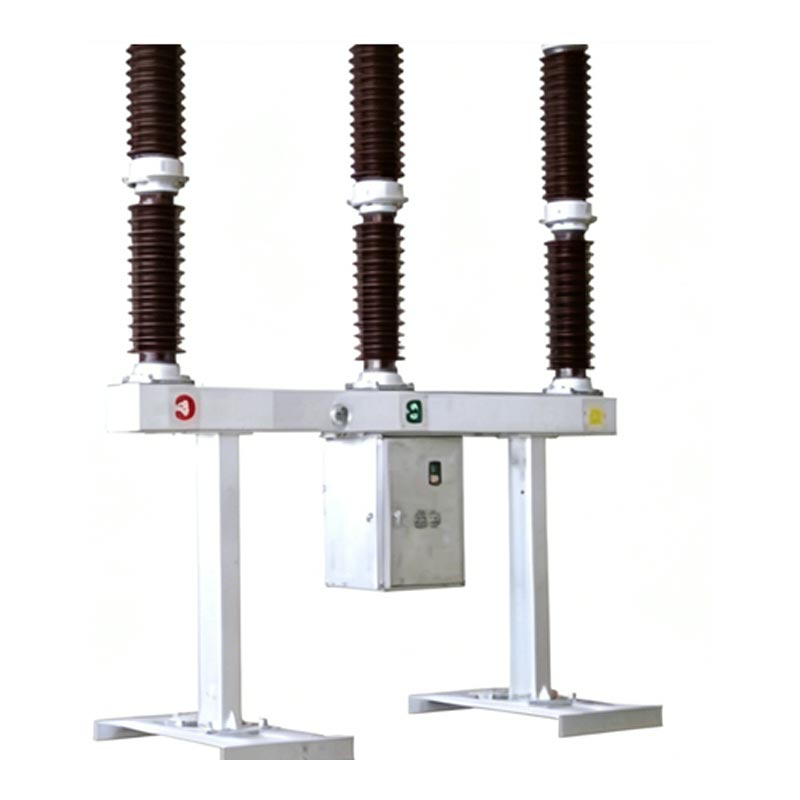

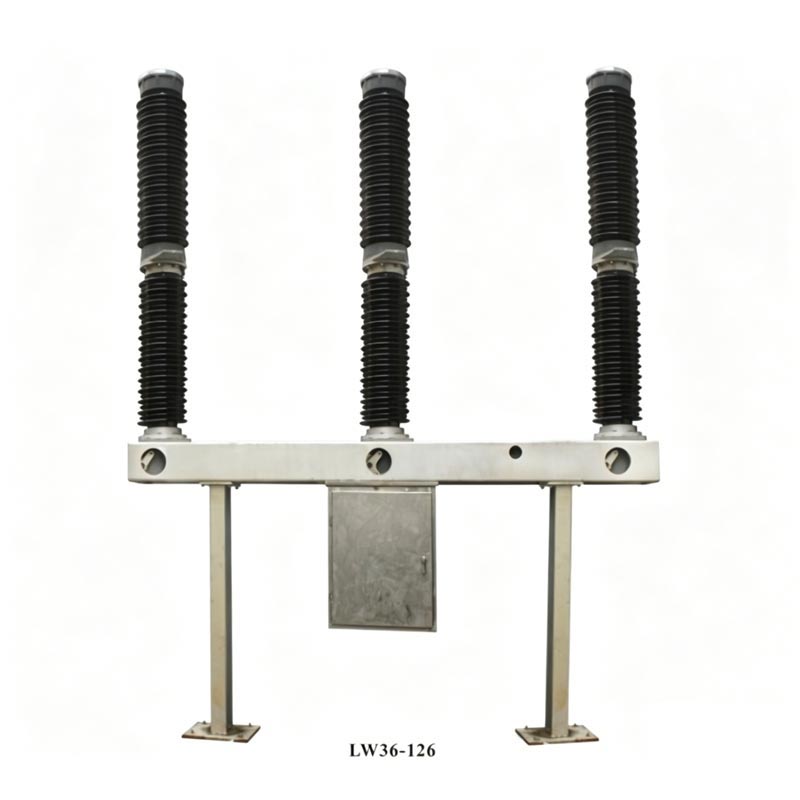

変電所用の高電圧遮断器スイッチは、統合された自己通電式消弧室を採用しています。 構造で、各フェーズはシングルピラーシングルブレーク (POLE) です。各サーキットブレーカーは 3 つの相で構成されます。 同じフレームに取り付けられ、バネ機構によって動作し、3 つの相が機械的にリンクされています。の上部 製品は消弧室磁器ブッシングを特徴としており、中間セクションにはサポート磁器が含まれています ブッシュとフレームの中央にメカボックスがあり、フレームの下に吊り下げられています。そこには、 内部スプリング操作機構と電気制御コンポーネント。機構出力プルロッドは、 コネクティングロッドと回転アーム。 SF6 ガス濃度コントローラーはフレームの前面に取り付けられています。 両端がサポートによって支えられています。

動作原理

1. クロージングポジション

システム電流は端子、固定接点サポートロッド、固定主接点、可動主接点を流れます。 コンタクト、シリンダ、中間コンタクト、中間フランジを経てシステムとの回路を形成します。 端子。

2. オープニング操作

アクチュエータの動作により、動作アームが絶縁プルロッド、ピストンロッド、シリンダー、可動アークを引っ張ります。 接触させ、ノズルを一緒に下に下げます。可動接点と固定接点が離れるときにアークが発生します。いつ 可動接点システムが一定の位置まで下降し、ノズルが開き、内部で SF6 ガスが圧縮されます。 シリンダーはノズルを通してアーク領域に吹き込まれます。電流がゼロを超えるとアークは消えます。

3. 閉動作

アクチュエータの動作により、動作アームが絶縁ロッドに接続された可動接点を上方に引っ張ります。 閉位置まで。同時にSF6ガスがシリンダー内に入り、次の開弁動作に備えます。

主要システムの紹介

1. SF6ガスシステム

SF6密度計（圧力計と密度コントローラを一体化）、ガス供給バルブ、三相で構成 バルブ、SF6 ガスパイプライン。温度補償、アラーム、連動圧力保護機能を備えており、 安定したSF6ガス圧力を確保します。

2. 制御システム

機構ハウジング内に位置し、操作スイッチ、自動スイッチ、 トリップスイッチ、リレー、ターミナル、投入コイル、モーター、ヒーター。スイッチ制御、アンチポンピング、 スプリングエネルギー貯蔵、SF6 ガス圧保護、加熱、照明機能。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実用化事例

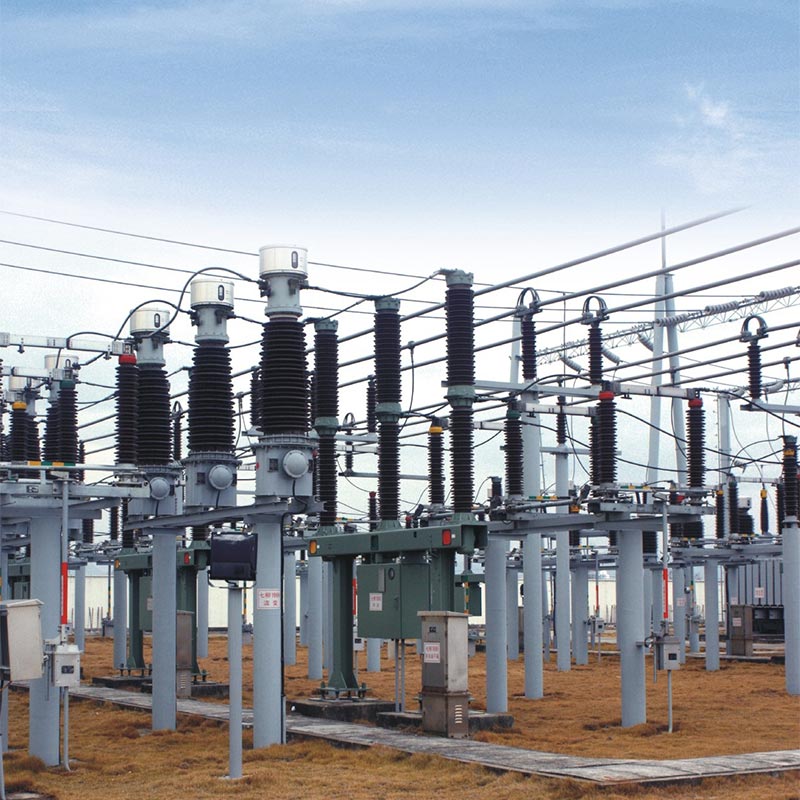

Usune LW36-110 変電所用高電圧遮断器スイッチの信頼性と実用性を検証するには、 この製品は、中国東部の主要工業団地の110kV変電所プロジェクトに適用され、成功しました。として 信頼できるサプライヤーであるウスネは、このプロジェクトに 12 台の LW36-110 サーキットブレーカーを提供し、安定して動作しています。 3年以上。

この変電所は工業団地内の50社以上の大企業や中堅企業に電力を供給しており、 極めて高い安定性と安全性が求められます。プロジェクトの初期段階では、クライアントは包括的に 数社の中国メーカーを比較検討し、最終的には優れた性能を備えたウスネの LW36-110 サーキットブレーカーを選択しました。 技術的パフォーマンス、厳格な品質管理、包括的なアフターサービス。動作中、 製品は、高温、大雨、低温などの異常気象条件にうまく耐えました。 異常が記録されていない温度。 SF6 ガスの漏洩率は標準要件を大幅に下回りました (≤0.5%)、機械的な動作はスムーズで、開閉時間は安定しており、安全性を効果的に確保しています。 公園の電力網の安定した運用。これがクライアントから高い評価を得て、うすねは 公園のその後の拡張プロジェクトのために指定された電力機器供給者。

よくある質問

Q1: 薄根 LW36-110 高圧遮断器の耐用年数と重要なメンテナンスについて教えてください。 ポイント？

A1: この製品の機械的寿命は 6000 サイクルであり、通常の使用と定期的なメンテナンスの下では、製品の継続的な使用が可能です。 動作寿命は12年に達します。主なメンテナンスポイントは以下のとおりです: 毎週の定期検査 (絶縁体のチェック) 完全性、SF6 ガス圧力、動作状態)。 3年ごとの年次オーバーホール（絶縁体の洗浄、点検） 締結具、主回路抵抗、SF6 ガス含水率の測定）。大規模な見直しが必要です 以下の条件: 12 年間の連続運転、定格電流遮断 2000 回、全容量 (40kA) 20 回 中断または 6000 回の機械的操作。 Usune は専門的なメンテナンス指導とスペアパーツを提供します 製品の長期安定稼働を確保するための供給を行っています。

Q2: 変電所用高圧遮断器スイッチ LW36-110 は高地や極地でも使用できますか? 寒い地域？環境適応性はどうですか？

A2: はい、この製品は環境適応性が高く、高地や極寒の場所でも使用できます。 地域。周囲温度範囲は-30℃～+40℃、最大適応高度は≤3000mです。それはできます 700Paの風圧と10mmの着氷に耐え、耐震強度は水平耐力の要件を満たします。 加速度 ≤ 0.3g、垂直加速度 ≤ 0.15g。日平均相対湿度が高い地域にも適しています。 湿度95%以下、月平均相対湿度90%(25℃)以下、引火性のない環境で使用できます。 爆発性、化学腐食性、および厳しい振動条件に耐え、環境要件を完全に満たします。 中国だけでなく世界中のほとんどの変電所プロジェクトに携わっています。

サプライヤーと工場の紹介

Zhejiang Usune Electric Co., Ltd.は、高電圧電力開閉装置の専門メーカーおよびサプライヤーです。 中国、高電圧回路の研究、開発、生産、販売、アフターサービスに注力 ブレーカー、スイッチ、その他の電力機器。同社の工場は中国の浙江省にあり、 10,000平方メートル以上の面積をカバーし、高度な生産ライン、試験装置、 プロの研究開発チーム。

ウスネは「品質第一、顧客至上主義」の理念を貫き、品質管理体制を徹底しています。 生産工程中。すべての製品は工場から出荷される前に厳格なテストを受けます。信頼される者として サプライヤーである薄根は、国内外の何百もの変電所プロジェクトに高品質の電力機器を提供してきました。 信頼性の高い製品品質と包括的な製品により、広く顧客から評価を得ています。 アフターサービス。
