六フッ化硫黄サーキットブレーカースイッチ126kv

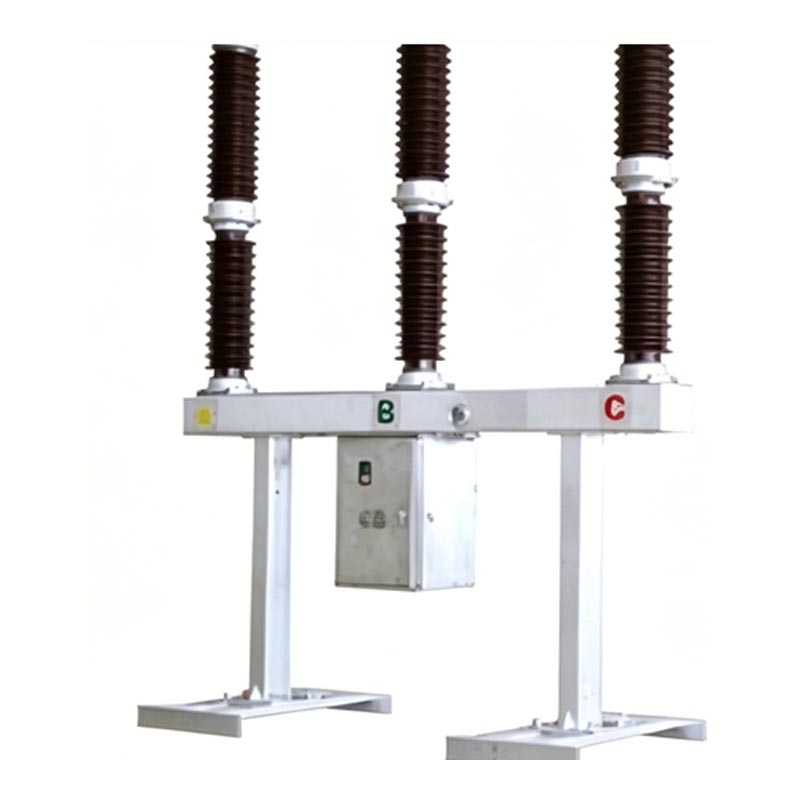

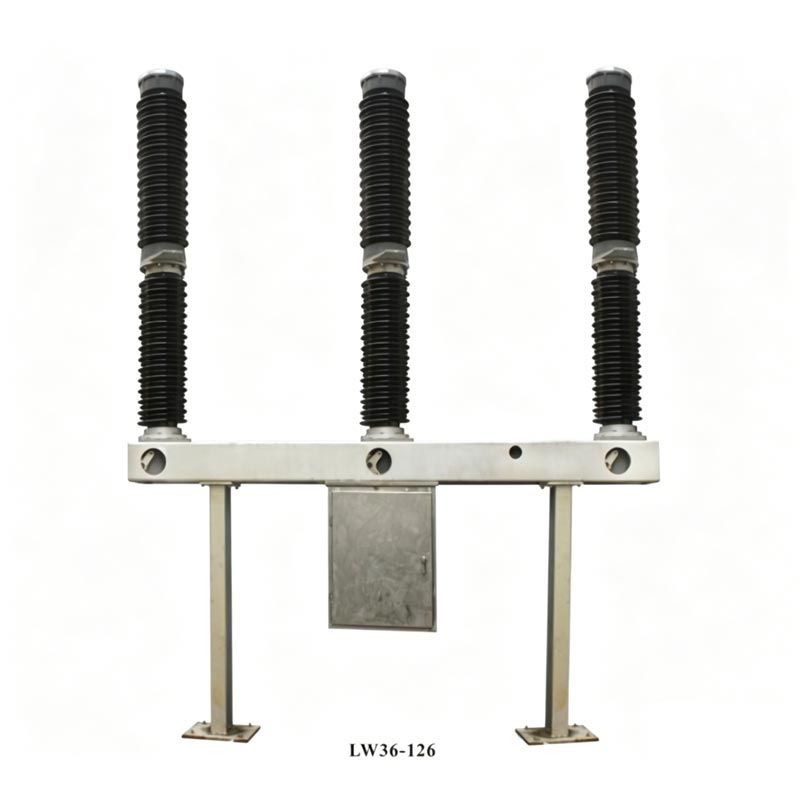

Usune LW36-110 六フッ化硫黄サーキットブレーカースイッチ 126kV は、制御と保護のためのコアデバイスです。 110kV 送変電システム、連系遮断器や開閉装置としても使用可能 グループ。各相を一本支持とした一体型自己通電消弧構造を採用しており、 シングルブレイクユニット。 3 相すべてが同じフレームに取り付けられ、スプリングによる機械的リンクを実現します。 作動機構。製品の上部には消弧室の磁器ブッシングが含まれており、中間セクションには サポート磁器ブッシングとフレームが含まれ、電気制御コンポーネントが含まれるメカニズム ボックスは、 フレームの下に吊り下げられているため、コンパクトな構造と快適な操作性が得られます。

主な利点

1. 権威あるコンプライアンス

中国規格GB1984-2003「AC高電圧サーキットブレーカー」およびIEC62271-100:2001「高電圧」に準拠 開閉装置および制御装置 - パート 100: 高電圧サーキットブレーカー」、および厳格な工場テストに合格しており、 製品のコンプライアンスと信頼性を保証するための認証。

2. 優れたパフォーマンス

「熱膨張+補助吹き」のアーク消弧原理を利用し、ショートアークを実現 消火時間が長く、電気的寿命が長く、作動音が低い。絶縁性とアーク性に優れたSF6ガスを使用 媒体としての消火特性があり、燃焼や爆発の危険性がなく、次の用途に適しています。 人口密集地域。

3. 信頼できる証拠

バネ式機構の機械的寿命は最大 6000 サイクル、年間 SF6 ガス漏洩率は ≤ 0.5%、 主回路抵抗は ≤80μΩです。完全な技術パラメータとテストデータにより、製品の安定性が検証されます。

4. 高い適応力

周囲温度範囲-30℃～+40℃、標高200m以上の厳しい屋外環境にも幅広く適応 ≤3000メートル。風、氷、地震に強く、さまざまな電力プロジェクトのニーズに対応します。

コア技術パラメータ

六フッ化硫黄サーキットブレーカスイッチ 126kV は、コアパラメータを備えた優れた電気的性能を誇ります。 126kV 電力設備の高い基準を満たし、複雑な電力システムでも安定した動作を保証します。キーコア パラメータは次のとおりです。

製品全体構成

六フッ化硫黄サーキットブレーカスイッチ 126kV は 3 つの相で構成され、それぞれに自己励磁スイッチが装備されています。 消弧室、支持絶縁装置、吸着剤、漏れ防止構造。静的シールの用途 Oリングとシール剤、ダイナミックシールはバネ圧縮シールを採用しており、優れた気密性を確保しています。の 伝達部は単極遮断器と操作機構を接続し、効率よく伝達します。 操作力。スプリング操作機構には機構ボックスが内蔵されており、手動で電気エネルギーを供給します。 保管、再封機能を備え、柔軟で信頼性の高い操作を提供します。

製品の動作原理

1. 閉状態: システム電流は、端子、固定接点、可動接点、シリンダ、 と中間接点により、正常な動力伝達が確保されます。
2. トリップ動作：操作機構の作用により可動接点が下降し、トリップ動作が発生します。 可動接点と固定接点が分離するときの電気アーク。シリンダー内の圧縮SF6ガスがアークを吹き飛ばす ノズルを通過し、電流がゼロを横切るとアークが消えます。
3. SF6 ガスシステム: 統合された SF6 密度計と温度補償付きコントローラーを備えており、 ガス圧力をリアルタイムで監視できます。圧力が低すぎるとアラームが作動し、メカニズムが作動します。 機械的損傷を防ぐためにロックされています。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

応用事例

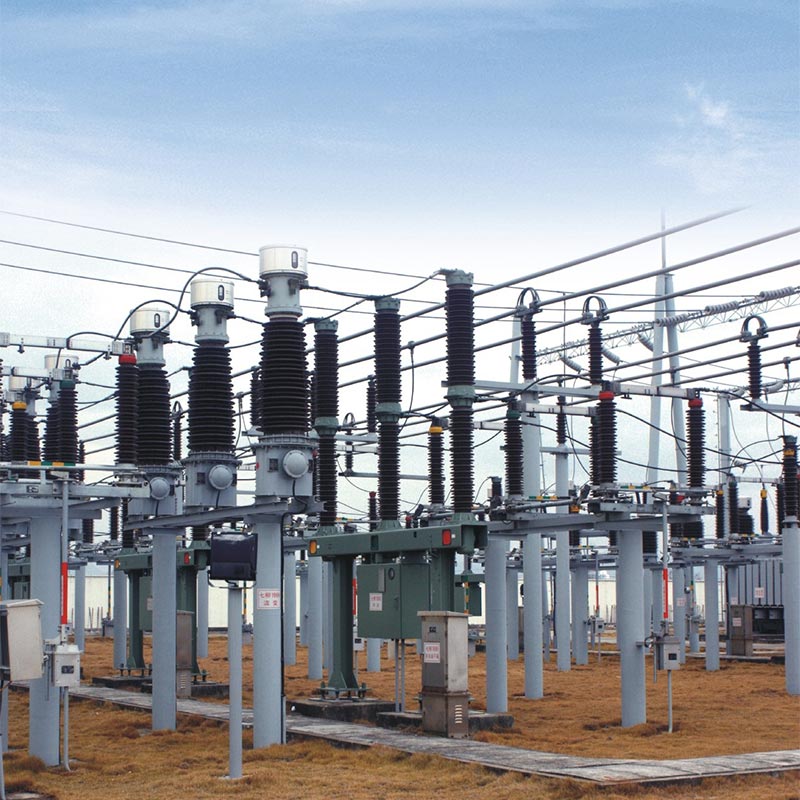

2024 年、Usune LW36-110 六フッ化硫黄サーキットブレーカー スイッチ 126kV が主要な 110kV に適用されることに成功しました。 中国北部の送電・変電プロジェクト。このプロジェクトは、不足している問題を解決することを目的としていました。 地方および郊外地域の電力供給能力。プロジェクトサイトは気温差が大きい（-25℃～ +38℃）と頻繁な砂嵐のため、環境適応性と信頼性が非常に高く求められます。 電源装置。

ウスネは、このプロジェクトの指定サプライヤーとして、LW36-110 サーキットブレーカー 28 台を提供しました。工場が派遣されました 専門の技術者が現場で設置、試運転、試運転の指導を行います。後 8 か月間安定して動作し、製品は故障ゼロを達成し、SF6 ガス漏れ率は基準値をはるかに下回りました。 標準要件（実際のテスト ≤0.3%）を満たしており、開閉応答速度はプロジェクト設計を完全に満たしています。 規格。プロジェクトの運用開始後、地元の電力網の安定性が効果的に向上しました。 設備故障による停電を削減し、プロジェクトオーナーや地元から高い評価を得る 電力部門の優れた環境適応性と信頼性の高い動作性能を十分に検証 薄根 126kV SF6 サーキットブレーカーの実稼働状況。

よくある質問

Q1: 薄根硫黄六フッ化物遮断器 126kV の寿命とそのポイントは何ですか? メンテナンスポイントは？

A1: 製品の機械的寿命は6000サイクル、推奨連続使用寿命は12年です。キー メンテナンスポイント: 毎週の定期検査 (絶縁体の完全性、SF6 ガス圧力など)。年次メンテナンス 3年ごと（絶縁体の洗浄、主回路抵抗の測定など）。製品が到着したら メンテナンス条件 (例: 20 回の全容量短絡遮断)、アーク接点、吸着剤、およびシール リング 交換する必要があります。メーカーが専門スタッフを派遣し、現地でメンテナンス指導を行います。

Q2：薄根遮断器 LW36-110は高地や極寒地でも使用できますか？最大どれくらいが適切ですか 高度は？

A2: はい。この製品は、過酷な屋外環境向けに特別に設計されており、高度な環境への高い適応性を備えています。 標高と気温の低さ。最高 3000 メートルの高度に適しており、低温にも耐えることができます。 -30℃まで対応し、中国西部などの高地・極寒地域のニーズにしっかり対応します。さらに、 メカニズムボックスにはヒーターが内蔵されており、雨、雪、厳しい寒さの際の湿気や凍結を防ぎます。 安定した動作を保証します。

サプライヤーとアフターサービス

浙江薄音電気有限公司は、中国の高圧電力機器の専門メーカーとして、 完全な生産ラインと厳格な品質管理システムを備えています。工場には高度な設備が備わっています 各製品は真空引き、ガス充填、機械的性能試験を経てから検査されます。 製品の品質を確保するために工場から出荷されます。ウスネは信頼できるサプライヤーとして、アフターサービスをワンストップで提供します。 オンサイトでの設置指導、試運転、メンテナンストレーニング、スペアパーツの供給が含まれます。プロフェッショナル 技術チームがユーザーのニーズに迅速に対応し、装置の長期安定稼働を保証します。
