高電圧 Sf6 サーキットブレーカー

中国の高圧電気機器専門メーカー、浙江薄音電気有限公司が設立されました。 LW36-110 高電圧 Sf6 サーキットブレーカー。本製品は三相交流50Hz屋外用高圧開閉装置です。 110kV 送電および変電システムの制御および保護に適しています。としても使用できます サーキットブレーカーとスイッチングデバイスアセンブリを接続します。

高電圧SF6サーキットブレーカは、独自の「熱膨張+補助溶断」消弧原理を採用しており、 国内外の規格に準拠したCTB-1型スプリング作動機構を搭載し、 優れたアーク消弧性能、高い安全性、安定した動作特性を備えています。信頼できるものとして ウスネは、高品質で耐久性のある高圧開閉装置の提供に努めています。そのLW36-110 SF6回路 ブレーカーは送電網や工業団地などの主要プロジェクトで広く使用されており、信頼性の高い電力供給を提供します。 インフラ建設のため。

主な利点

1. 先進の消弧技術

独自の「熱膨張＋補助吹き」アーク消弧原理を利用し、ショートアークが特徴です。 消灯時間、長い電気寿命、低い動作ノイズにより、電源の安定性が効果的に向上します。

2. 高い安全性能

絶縁材および消弧媒体にSF6ガスを使用しており、優れた絶縁性と消弧性を誇ります。 高い性能を発揮し、燃焼や爆発の危険性を排除し、人口密集地域に適しています。

3. 安定した動作メカニズム

CTB-1型スプリング操作機構を搭載しており、シンプルかつコンパクトな構造で安全・安心です。 操作性と強力な抗干渉機能。

4. 国際規格への準拠

GB1984-2003「AC高電圧サーキットブレーカー」およびIEC62271-100、2001「高電圧開閉装置」に完全準拠 およびコントロールギア - パート 100: 高電圧サーキットブレーカー」、世界の電力の技術要件を満たします プロジェクト。

適用される環境条件

高電圧 SF6 サーキットブレーカーは屋外での使用向けに設計されており、強力な環境適応性と優れた耐久性を備えています。 さまざまな過酷な動作条件への適合性:

1.周囲温度：-30℃～+40℃
2. 高度: ≤3000m
3. 相対湿度: 日平均 ≤95%、月平均 ≤90% (25℃の場合)
4.風圧≤700Pa;アイシングの厚さ ≤10mm
5. 震度：水平加速度≤0.3g、垂直加速度≤0.15g
6. 引火性、爆発性、化学腐食性、または激しい振動を伴う環境の禁止

製品の構造と動作原理

1. 全体構成

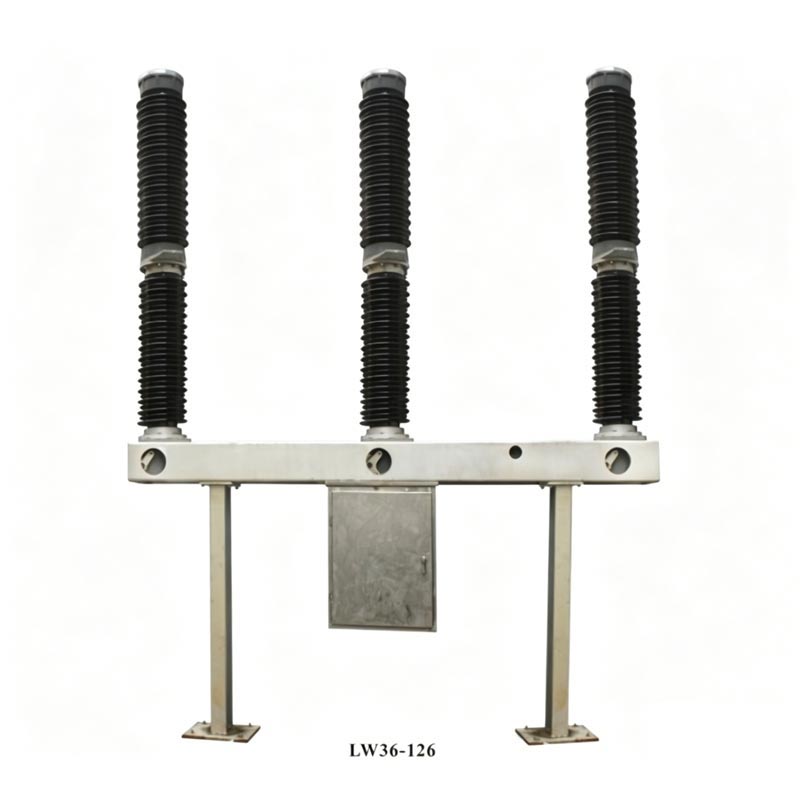

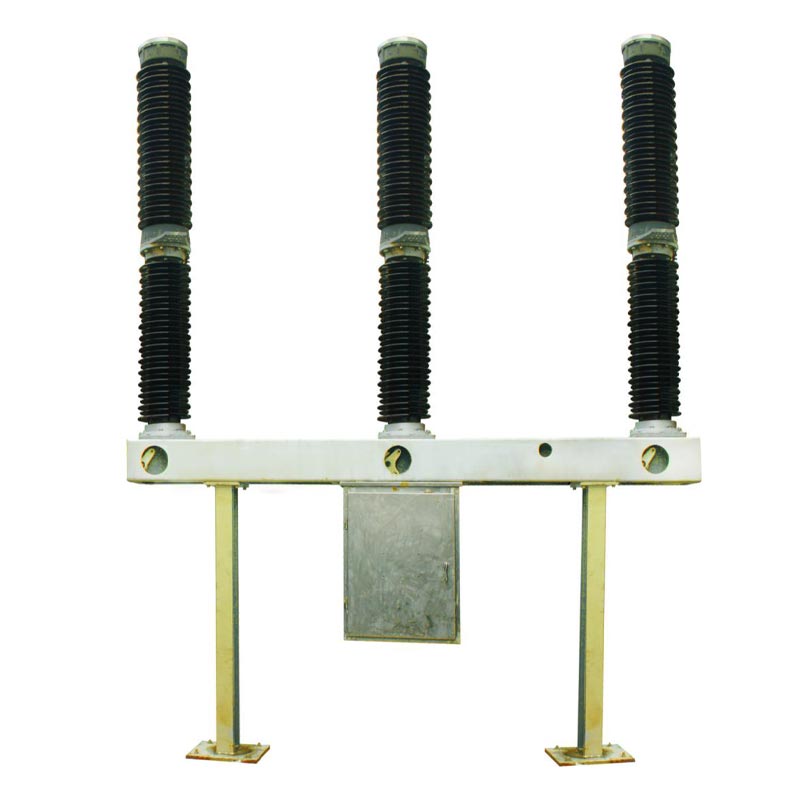

高圧 Sf6 サーキットブレーカは一体型自己消弧構造を採用しています。各フェーズ シングルピラーシングルブレーク（POLE）です。各サーキットブレーカーは 3 相で構成され、同じフレームに取り付けられています。 3 つの相が機械的にリンクされ、バネ機構によって動作します。製品の上部には、 消弧室磁器ブッシング、中央セクションにはサポート磁器ブッシングとフレームが含まれています。 メカニズムボックスはフレームの中心の下に吊り下げられており、バネで作動するメカニズムと電気を収容しています。 制御コンポーネント。 SF6 ガス濃度コントローラーはフレームの前面に取り付けられており、両方の方向にサポートされています。 サポートで終わります。

2 主要なコンポーネントと機能

・消弧ユニット：自己通電式消弧構造を採用しています。サーキットブレーカーが落ちると、 シリンダー内の高圧熱膨張によりアークが消滅し、迅速かつ効果的になります。 消火中。
- サポート絶縁装置: 消弧室の絶縁体をサポートし、アースに絶縁を提供します。 通電されたコンポーネント。絶縁ロッドは操作アームとストップロッドを接続し、絶縁の安全性を確保します。
- 吸着剤: 消弧室の上端カバー内に設置され、SF6 ガスを乾燥状態に保ち、吸着します。 アーク分解により発生する分解ガス。メンテナンス時に交換が必要となります。
・漏れ防止構造：静的シール（Oリング＋シール剤）と動的シールを組み合わせた構造 (スプリング圧縮シール) により、年間 SF6 ガス漏洩率 ≤0.5% を達成します。・バネ式機構：可能 動作速度が速く（閉時間 ≤ 145ms、開時間 ≤ 60ms）、安定した開閉動作 パフォーマンスを向上させ、手動および電気エネルギー貯蔵をサポートします。

3. 動作原理

- 閉位置: システム電流は端子、固定接点支持ロッド、固定主接点、 主接点、シリンダ、中間接点、中間フランジを動かし、回路を形成します。 端子。
- 開く動作: 動作機構の作用により、動作アームが絶縁ロッド、ピストンを引っ張ります。 ロッド、シリンダー、可動アークコンタクト、ノズルは下向き。移動体と静止体が接触するとアークが発生します。 別個に。可動接点システムが特定の位置に移動すると、ノズルが開き、SF6 ガスが圧縮されます。 アークを吹き飛ばし、電流がゼロを横切るとアークが消えます。
- 投入動作：動作機構は可動接点を投入位置まで上昇させますが、SF6 ガスがシリンダーに入り、次の開口に備えます。

主要な技術パラメータ

Usune LW36-110 SF6 サーキットブレーカーは、高い要求を満たす重要なパラメータを備えた優れた技術的性能を誇ります。 110kV 電力システムの標準に準拠し、安定した効率的な動作を保証します。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

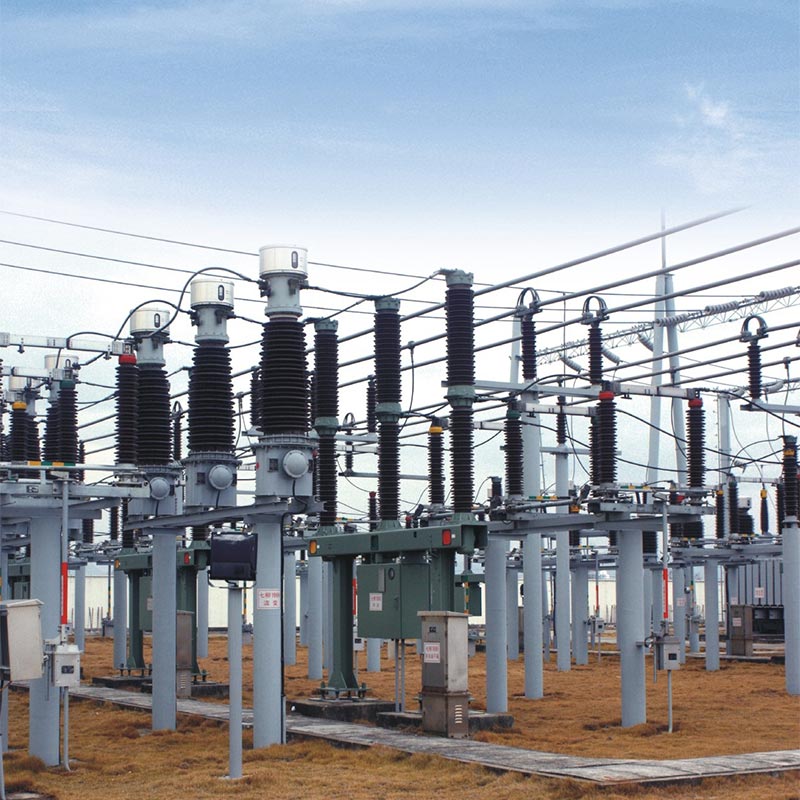

実用化事例

ケーススタディ: 中国北部における 110kV 送電網アップグレードプロジェクト

プロジェクトの背景: 中国北部の 110kV 送電網では、電力を改善するために老朽化した開閉装置をアップグレードする必要がありました 冬季の低温（-25℃）や強風などの厳しい環境下でも、安定供給と安心を確保 プレッシャー。

製品アプリケーション: プロジェクトでは、Usune LW36-110 SF6 サーキット ブレーカー 20 個を選択しました。低温適応性 (-30℃~+40℃) と優れた消弧性能により、不安定な動作の問題を効果的に解決しました。 低温での機器の老化。

適用結果: 2022 年の試運転以来、装置は 4 年間、故障することなく安定して動作しました。 消弧不良、ガス漏れ等の異常が考えられます。年間の電源信頼性率は、 0.8%で、地域の住民と産業企業への通常の電力供給を効果的に確保します。

よくある質問

Q1: ウスネ LW36-110 高圧 SF6 サーキットブレーカの寿命とメンテナンスについて教えてください。 運用中に必要ですか？

A1: この製品の機械的寿命は 6000 サイクルで、通常の使用環境での連続使用寿命は最大 12 年です。 メンテナンス。定期メンテナンスには、毎週の目視検査 (絶縁体の完全性、SF6 ガス圧力など) が含まれます。 3年ごとの年次メンテナンス（絶縁体の清掃、主回路抵抗測定など）。メジャー 保守条件（連続運転12年、定格電流2000など）を満たした場合はオーバーホールが必要です。 中断など）。メーカー Usune は、専門的なメンテナンス指導とスペアパーツの供給を提供し、 設備の長期安定稼働を実現します。

Q2: サーキットブレーカーで SF6 ガス漏れが発生した場合はどうすればよいですか?また、安全上のリスクはありますか?

A2: 本製品は二重漏れ防止構造（静的シール＋動的シール）を採用しており、年間漏れ率は ≤0.5%、国家基準を大幅に下回ります。漏れが検出された場合は、SF6 ガス漏れを使用して漏れ箇所を特定できます。 検出器。電源が遮断された後でも、シーラントまたは O リングを交換できます。 SF6ガスは無毒・不燃性ですが、 過度の漏れは、機器の絶縁および消弧性能に影響を与える可能性があります。製品には装備されています SF6 ガス密度コントローラー付き。圧力が警報値（0.45±0.03MPa）を下回ると警報を発し、ロックします。 圧力がロックアウト圧力 (0.40±0.03MPa) を下回ると作動するため、安全上のリスクが回避されます。
