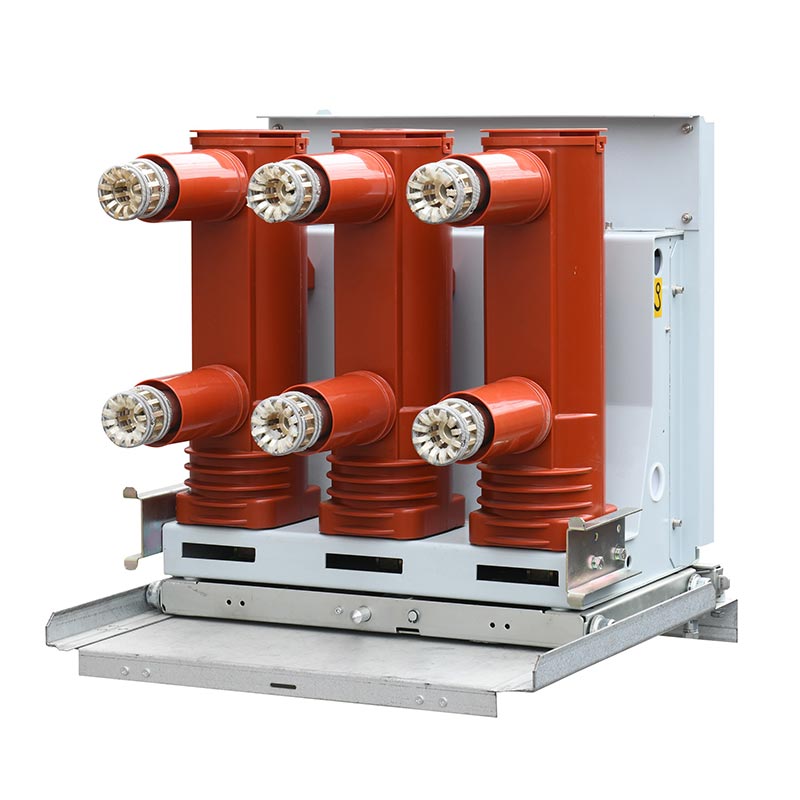

24kv 真空遮断器

24kV 真空遮断器は、統合レイアウトを特徴とし、手動と電気の両方のエネルギー貯蔵をサポートし、 操作が簡単。主回路には追加のメンテナンスは必要ありません。真空遮断器はAPGを使用してカプセル化されています テクノロジーにより、汚染や沿面距離から保護し、耐用年数を延ばし、メンテナンスを軽減します。 費用がかかります。設備と人員を確保するための徹底した誤操作防止連動機構を搭載 安全性。消弧室は、開放 ≤ 50ms、閉鎖 ≤ 100ms で安定した真空を維持し、迅速な消弧を実現します。 応答。さまざまな二次制御電圧と互換性があり、さまざまな電源要件に対応します。

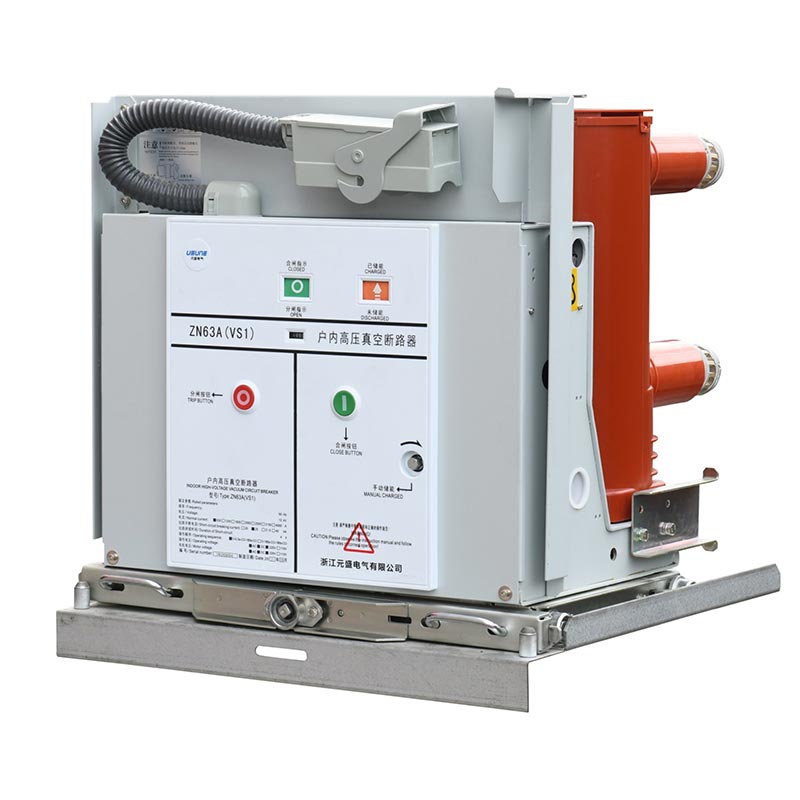

24kV 真空遮断器は、据え置き型と手動型のモデルがあり、さまざまな開閉装置と互換性があります。 定格電流は630A～4000A、短絡遮断電流は20kA～50kAです。柔軟な選択ベース ユーザーのニーズに応じて、頻繁な操作シナリオに適応できます。うすねは専門メーカーとして 成熟した生産プロセス、厳格な品質管理、包括的な技術サポートにより、高性能を提供します。 真空サーキットブレーカーを世界中のユーザーに提供します。さらに、薄根は経験豊富なサプライヤーリソースを活用することで、 効率的なサプライチェーン連携により、タイムリーな製品納品と安定した品質を確保します。

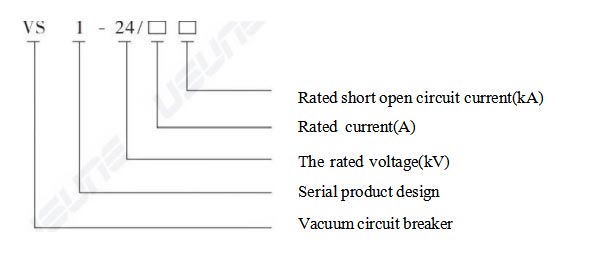

意味のモデル

コア技術パラメータ

1.基本的な電気的パラメータ

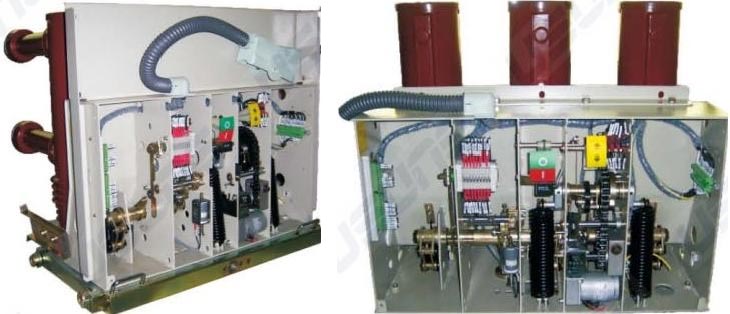

2. 主要な構造パラメータ

- 接触距離: 13±1mm;
- オーバートラベル: 3.5±0.5mm;
- 平均開口速度: 0.9-1.2m/秒。
- 平均閉速度: 0.5-0.8m/秒。
- 可動接点と固定接点の許容摩耗厚さ: ≤ 3mm;
- 主導体回路抵抗: ≤60μΩ (630A)、≤55μΩ (1250A)、≤35μΩ (1600-2000A)、安定した導電性を保証します。

3. 環境適応パラメータ

動作温度: -15℃~+40℃;毎日の相対湿度 ≤95%、毎月の相対湿度 ≤90%。標高 ≤1000m (特別な高度に合わせてカスタマイズ可能);震度8度以下。水滴のかからない場所に適しています。 可燃性および爆発性物質、腐食性ガス、および激しい振動。ほとんどの地域の気候に適応できる 中国。

該当するシナリオ

薄根24kV真空遮断器は、優れた性能を発揮し、以下のようなシーンで幅広く使用されています。 電力、産業、インフラなどの複数の分野をカバーします。

1. 発電所および変電所：配電回路の中核となる制御および保護装置として、 回路電流を遮断して閉じるために使用され、変圧器やバスバーなどの重要な機器を過負荷から保護します および短絡損傷。
2. 産業企業: 冶金、産業などの高電圧配電システムに適しています。 化学工学、機械製造、繊維などの分野で、頻繁な起動と停止のニーズに対応します。 生産設備と大きな負荷変動。
3. インフラストラクチャ: 都市鉄道、高層ビル、商業施設の高圧配電に使用されます。 複合体、安定した電力供給を確保し、電力の信頼性を向上させます。
4. 新エネルギー分野：太陽光発電や風力発電などの配電システムのサポートに最適 優れた耐干渉機能を備え、新エネルギー電力の負荷特性に適応するプラント 世代。

実際のアプリケーションのケーススタディ

事例紹介：大規模化学工業団地における高圧配電システム更新プロジェクト

1. プロジェクトの背景

公園内の既存のサーキットブレーカーは信頼性が不十分であり、メンテナンスコストが高いという問題がありました。 高い信頼性、低メンテナンス性、互換性を備えた 24kV 真空遮断器へのアップグレードが必要 腐食性の化学環境。

2. 解決策

薄根手動遮断器（1600A/31.5kA）32台を選定しました。断熱構造を最適化 耐食性が向上しました。予定どおりに設置するための設置ガイダンスと技術トレーニングが提供されました 配達。

3. 申請結果

装置は故障することなく安定して稼働し、メンテナンスコストが60％削減されました。と互換性がありました 既存の開閉装置を削減し、建設サイクルを短縮します。同園はうすねさんを長期パートナーに指名した。

生産とサプライチェーンの保証

1. 生産保証

ウスネは、国際基準と国内基準を遵守した近代的な工場を所有しています。各製品には厳しい検査が行われます 工場でのテストを実施し、全工程の品質トレーサビリティシステムを確立しています。

2. サプライチェーンの保証

高品質のサプライヤーとの長期的な協力、コアコンポーネントに有名ブランドを使用し、供給を最適化 チェーン管理により、製品の納期厳守が保証されます。

3. アフターサービス

設置ガイダンス、技術トレーニング、トラブルシューティングサービスを提供します。無料で修理・交換いたします 部品は保証期間中に提供され、保証期間後は生涯技術サポートが提供されます。

製品構成と注文手順

1. オプションの構成

- 操作方法: 手動 + 蓄電 (標準);
- 保護装置: オプションの過電流、不足電圧/電圧損失トリップ装置。
- 接地装置: オプションの 650W、800W、1000W 幅の接地ソリューション。
- 補助コンポーネント: オプションのアンチポンピングリレー、ロック電磁石など。

2. 注文情報 注文時には指定する必要があります

製品のモデル、取り付け方法および数量。定格パラメータ。オプションの構成。二次制御 電圧。スペアパーツと特別な要件
