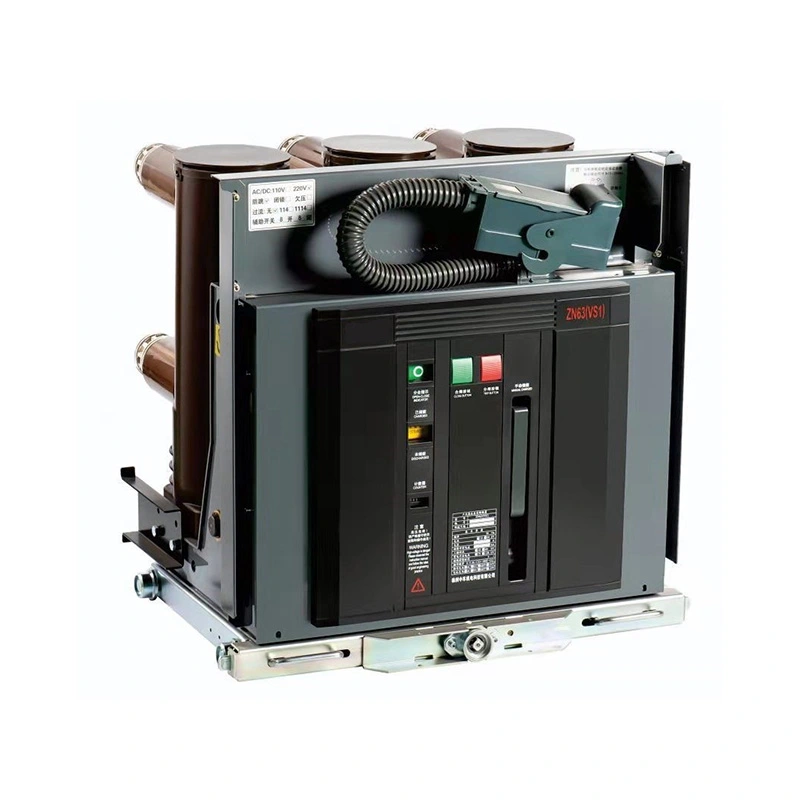

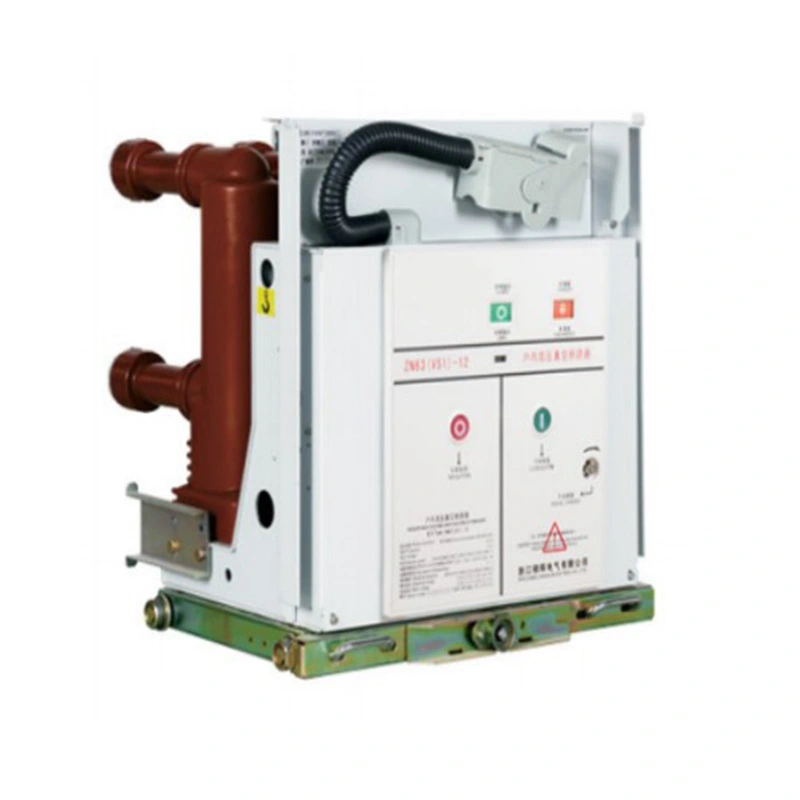

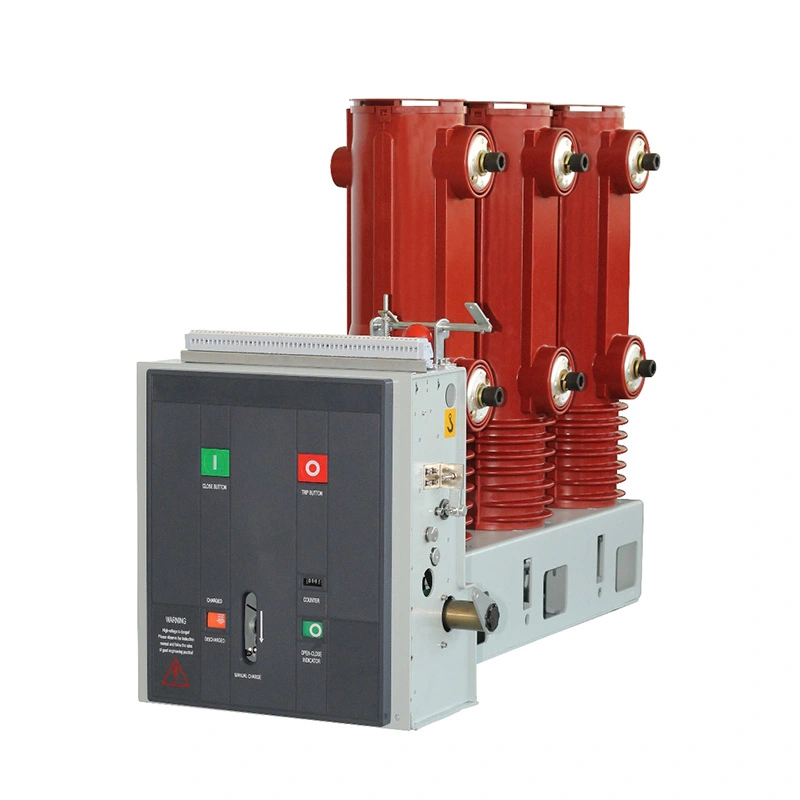

36 kV 高圧真空遮断器

Usune 36 kV 高電圧真空サーキット ブレーカーは、要求の厳しい配電アプリケーション向けに設計されています。 安定した遮断性能、柔軟な構成、確実な制御が求められます。最適化された VS1 を使用 構造設計、高度な真空遮断技術、およびオプションのインテリジェント保護機能により、 この製品は、最新の高電圧スイッチング システムに信頼できるソリューションを提供します。

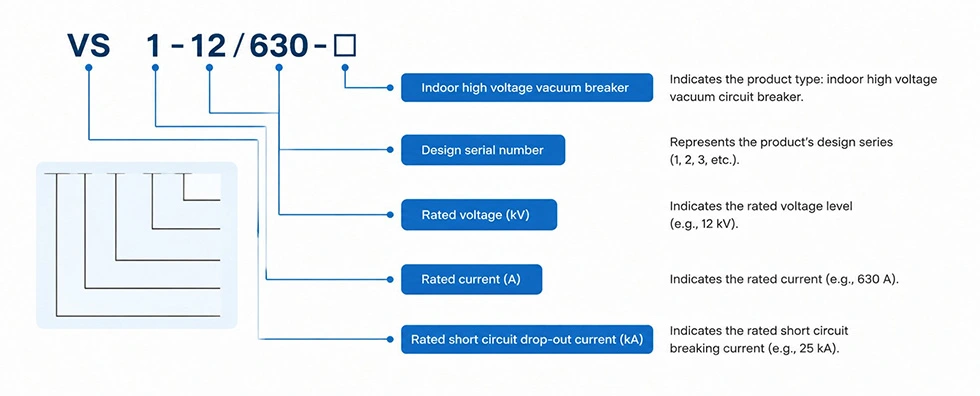

製品型式とその意味

構造設計

固定設置構造

高電圧開閉装置プロジェクトでは、機械的寸法とキャビネットの互換性が重要な要素となります。 装備品の選択。

固定タイプのVS1構造は、設置寸法を最適化して設計されており、エンジニアは、 定格電流要件に応じて、ブレーカーをさまざまなキャビネット構成に分割できます。

標準構造はさまざまなキャビネット幅と電流レベルをサポートし、さまざまな用途に柔軟に対応します。 電気システムの設計。

最適化された機械レイアウトにより、設置の困難さが軽減され、機器との連携が向上します。 高圧開閉装置。

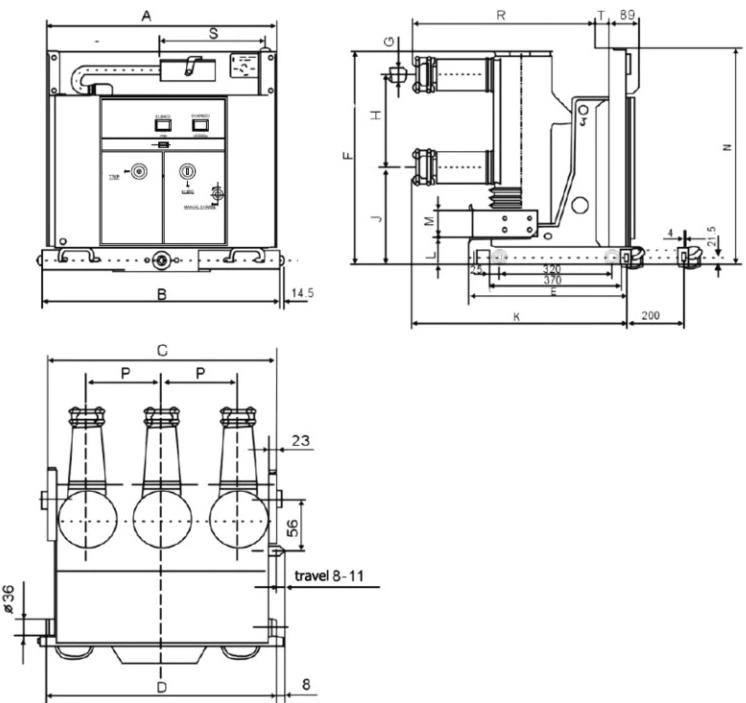

VS1 構造図と設置寸法

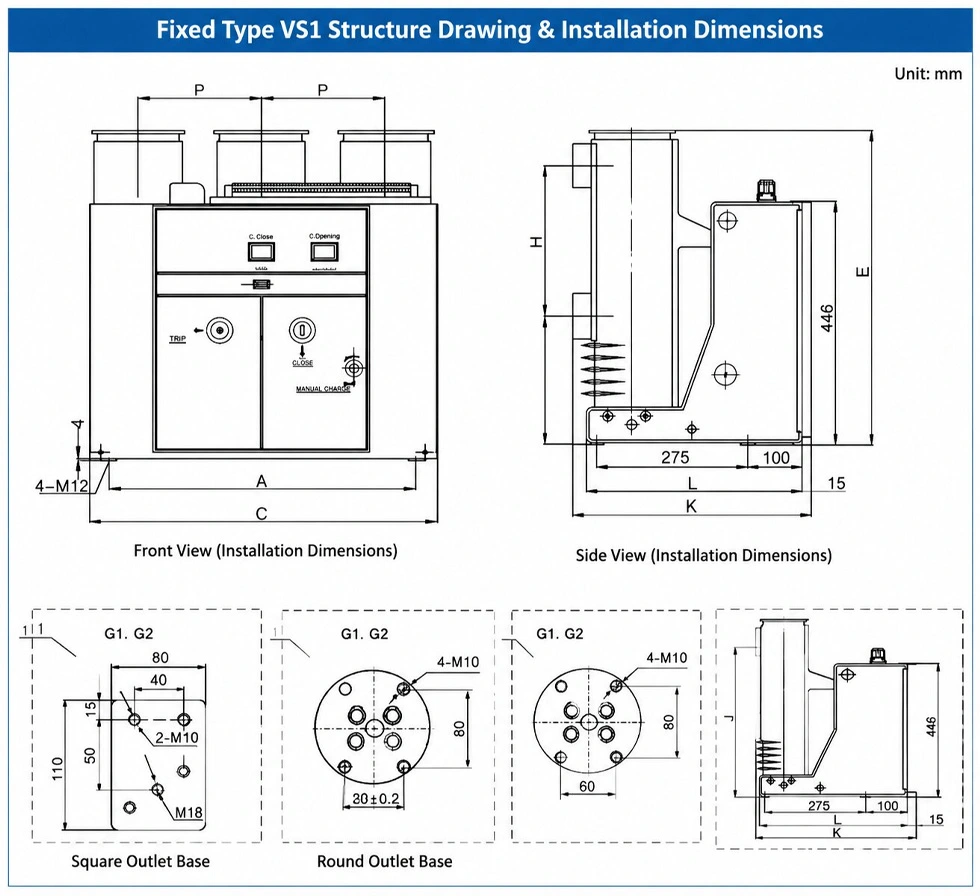

固定式VS1の構造図と取付寸法

取付寸法の一致

正確な寸法一致は、プロジェクト設置時のエンジニアリング変更を減らすために重要です。

VS1シリーズは、取付位置、端子配列、取付寸法などを標準化しています。 キャビネットインターフェイスの要件。

この標準化された設計により、お客様はシステム容量とキャビネットに応じて適切な構成を選択できます。 要件。

電気制御システム

信頼性の高い制御回路設計

制御システムは、高電圧スイッチング機器の動作信頼性に直接影響します。

薄根 36 kV 高圧真空遮断器は、オプションの専門的な制御回路設計を採用しています。 閉コイル、開コイル、補助スイッチ、遮断コイル、モーターエネルギー貯蔵システムなどのコンポーネント 過電流トリップコイル。

この構成により、エンジニアはさまざまなプロジェクト要件に応じて制御システムをカスタマイズできます。

保護機能

アンチバウンス制御

電気的動作中に、閉信号が繰り返されると、異常なスイッチング動作が発生する可能性があります。

オプションのアンチバウンスリレーは、次の場合に閉鎖回路を切断することで、反復的な閉鎖動作を防止します。 閉信号が長時間アクティブのままです。

この機能により動作の安定性が向上し、機械的な動作機構を不必要な繰り返しから保護します。 アクション。

ブロッキング保護

ブロック機能により、制御条件不成立時の誤動作を防止します。

二次制御電源が作動していない場合、または必要な電圧範囲を満たしていない場合、遮断 安全でない開閉操作を防止する機構です。

この設計により、複雑な高電圧環境における動作の安全性が向上します。

過電流保護

オプションの過電流トリップ機能は、インテリジェントな障害保護を提供します。

システムは変流器の二次側から三相電流信号を受信し、それらを比較します。 プリセット値。電流が設定値を超えると、保護ユニットがトリップ信号を送信し、遮断器を開きます。 ブレーカーを遮断し、障害保護プロセスを完了します。

配線構成

柔軟な接続オプション

プロジェクトが異なれば、異なる制御回路配置が必要になる場合があります。

この製品は、お客様の要件に基づいたオプションの配線構成をサポートしており、 アンチバウンス機能、ブロッキング機能、および動作電源オプション。

柔軟な配線設計により、さまざまな保護システムや自動化システムとの統合が可能になります。

DC 電源接続に関する注意事項

DC 電源動作を使用する場合、破線のボックス端子の極性は一貫したままにする必要があります。

正しいエネルギー貯蔵動作を保証するために、モーターの配線極性は指定された回路図に従う必要があります。

配線図は、エネルギー貯蔵のない、開状態のテスト位置条件におけるブレーカーを表しています。

制御システムの信頼性の高い動作には、正しい配線が不可欠です。

エンジニアリング上の利点

高電圧印加能力

薄根 36 kV 高圧真空遮断器は、必要な高圧配電システム向けに開発されました。 信頼性の高いスイッチング性能と長期にわたる動作安定性を実現します。

最適化された機械構造、信頼性の高い真空遮断技術、および柔軟な制御構成により、 安全性と信頼性が重要な考慮事項となる配電プロジェクトに適しています。

簡単なシステム統合

エンジニアリング会社や開閉装置メーカーにとって、既存のシステムとの互換性は重要な選択です 要因。

標準化された構造、複数のキャビネット幅オプション、および構成可能な制御回路により、統合が簡素化されます。 さまざまな高電圧開閉装置ソリューションに適用できます。

製品比較

標準構成と保護構成

高電圧サーキットブレーカーを選択する際、お客様は多くの場合、動作要件と保護のバランスを取る必要があります。 機能。

さまざまな電流容量オプション

電源システムが異なれば、必要な電流能力も異なります。

正しい電流定格を選択すると、システム効率が向上し、機器の過負荷を防ぐことができます。

技術仕様

注文情報

必要な技術的詳細

正しい構成を確保するには、注文前に完全な技術要件を提供する必要があります。

正確な技術情報により、設計確認の時間が短縮され、プロジェクトの効率が向上します。

品質認証

国際製造基準

ウスネでは、製品の開発から製造、試験まで徹底した品質管理を行っています。

これらの認証は、信頼性の高い高電圧電気機器をお客様に提供するというウスネの取り組みを証明しています。 世界中の顧客。

よくある質問

36 kV 高電圧真空遮断器を選択する際にはどのような要素を考慮する必要がありますか?

お客様は、定格電圧、定格電流、キャビネットの互換性、制御要件、および保護を考慮する必要があります。 機能。

ブレーカーはカスタマイズされた制御機能をサポートできますか?

はい。アンチバウンス制御、ブロッキング保護、過電流トリップなどの機能を設定可能 プロジェクトの要件に従って。

キャビネットの寸法の互換性が重要なのはなぜですか?

正しい機械的マッチングにより、設置の変更が減り、システム統合効率が向上します。

どのような保護機能が利用可能ですか?

この製品は、アンチバウンス制御、ブロッキング保護、インテリジェントな過電流トリップ機能をサポートできます。
