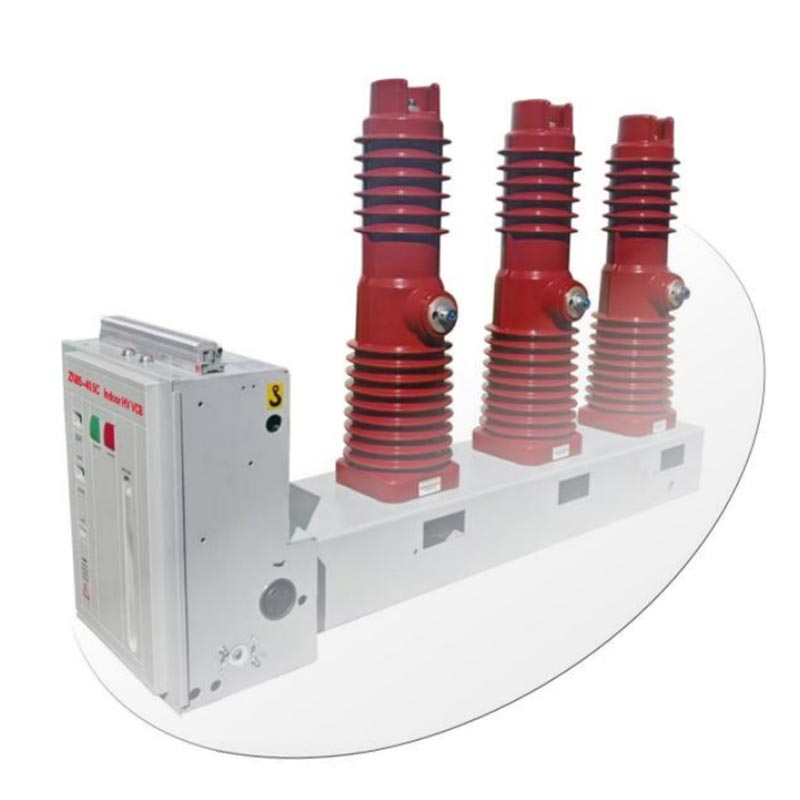

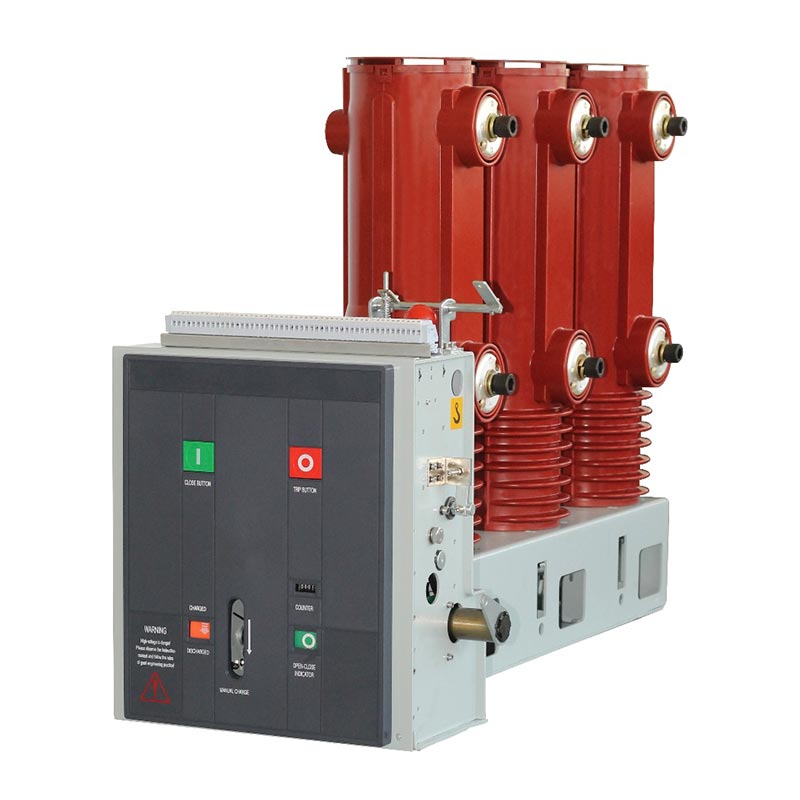

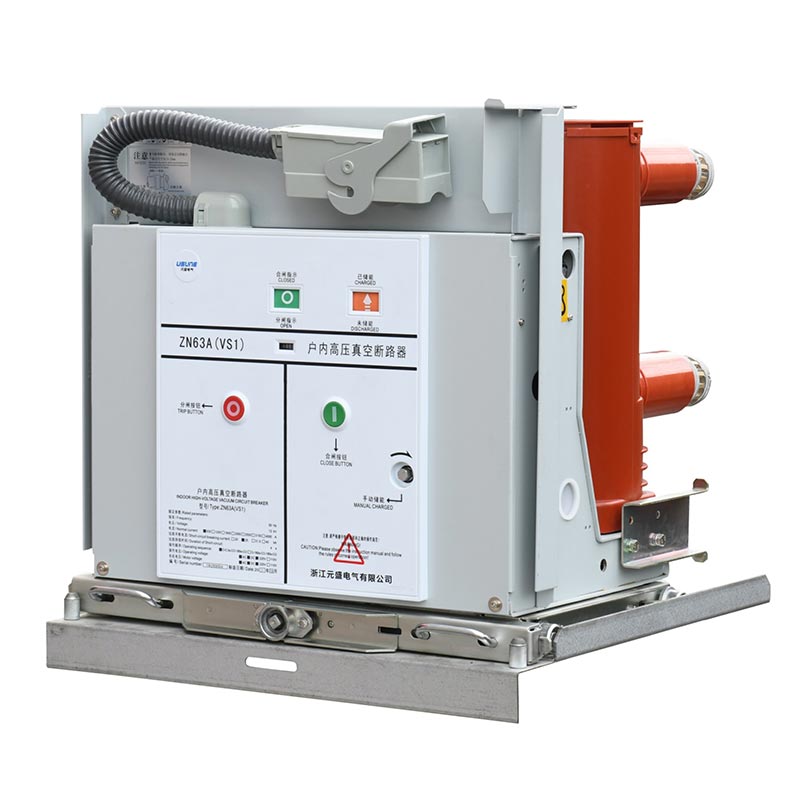

33kv 屋内 Vcb 真空サーキットブレーカー

Usune 33kv 屋内 Vcb 真空遮断器は、高度な開閉装置に基づいて設計された新世代の製品です。 研究開発のコンセプトと世界の配電市場の実際のニーズ。三相交流に適しています 定格電圧40.5kV（動作レベル33kV）の50Hz屋内配電システム、コアを引き受けます 通常の負荷スイッチング、故障電流遮断、システム過負荷保護、および機器などの機能 安全な隔離。

この製品は、複雑で冗長な構造を放棄し、統合されたフレームとモジュール式レイアウトを採用し、最適化されています。 高電圧開閉装置内の固定サイドマウント設置用。キャビネットのスペースに大きなメリットをもたらします 適応、全体的な構造の安定性、その後の運用とメンテナンス。従来の屋内との比較 真空サーキットブレーカーは、頻繁な動作条件により適応し、機械的寿命が長く、 より安定した動作の一貫性があり、重要なシステムの継続的かつ信頼性の高い動作要件を完全に満たします。 電源リンク。

製品の主な利点

1. 専門的な研究開発 + シナリオベースの設計

33kV/40.5kV 屋内開閉装置における実際のアプリケーションの問題点に対処するために特別に開発されました。 プロフェッショナルなスイッチ設計ロジックを採用しています。その機械的出力特性は、 真空遮断器の動作要件。すべての構造およびパフォーマンス構成は、 屋内固定設備、頻繁な運用、変電所、産業用配電シナリオなど。の テクノロジーは成熟しており、エンジニアリング用途にとって非常に実用的です。

2. 現実世界のテスト + 安定したアプリケーションのフィードバック

33kV 屋内 Vcb 真空遮断器は、成熟したモジュラー スプリング操作メカニズムを使用しています。その伝達 構造はシンプルで信頼性が高く、複雑な伝送リンクや損傷しやすい伝送リンクはありません。多数で検証済み 産業用配電、変電所のアップグレード、鉱山用電源プロジェクトなどで優れた性能を発揮します。 開閉精度、機械的寿命、および干渉防止機能のパフォーマンス。

3. 標準化されたパフォーマンス + 完全なサポートパラメータ

操作コイル、エネルギー貯蔵モーター、操作ロジックはすべて定格パラメータに従って設計されています。の 電圧適応範囲は明確で、補助スイッチのリンケージロジックは信頼性があります。商品の締め切りが近づいており、 開口部とエネルギー貯蔵の操作が標準化されており、完全な寸法、インターフェース、配線が実現されています。 構成。標準の 33kV 屋内開閉装置と直接適合させることができるため、強力な互換性があり、 高い交換性。

4. 安全・安定した使いやすい設計

デュアル電気/手動エネルギー貯蔵モードを搭載しており、ステータスインジケーターと補助スイッチは同期しています。 油圧緩衝吸収設計はトリップの後期段階で使用され、衝撃による磨耗や損傷を効果的に軽減します。 運用の安全性を向上させます。エネルギー貯蔵と開閉ステータスに関する明確なフィードバックを提供し、不都合を回避します。 誤操作のリスクを低減し、現場の運用・保守の安全を総合的に確保します。

作動構造と機械システム

Usune ZN85C-40.5 33kV 屋内 Vcb 真空サーキットブレーカのコアは、専用のモジュール式スプリング動作を使用しています。 装置フレーム内に完全に組み込まれた機構であり、装置の核となるコンポーネントです。 サーキットブレーカーの全体構造。このメカニズムは、40.5kV 屋内固定サイドマウント用に特別に設計されています。 非常に簡素化された伝達構造とより合理的な力配分を備えたモデル。

その最も重要な構造上のハイライトは、サーキットブレーカーの垂直レイアウトに完全に適応していることです。 主回路とポールシステムとの高度に統合されたアセンブリが可能になります。機構の出力曲線 真空遮断器の動作要件に完全に一致し、動作の不一致などの問題を回避します。 従来の機構による速度の低下、接触圧の不安定、機械寿命の短さなどの問題が発生します。それは 40.5kV屋内真空回路の機械的特性と動作条件に特に適しています ブレーカー。

動作原理と操作の流れ

1. エネルギー貯蔵の運用

サーキットブレーカーの投入力は完全に投入スプリングのエネルギー貯蔵によって提供され、両方をサポートします。 電動モーター駆動モードと手動ハンドル操作モード。停電やメンテナンス時でも正常な動作を保証します。 エネルギー貯蔵とバックアップ閉鎖。

電気エネルギー貯蔵モードでは、機構の側板に固定されたエネルギー貯蔵モーターがギアを駆動します。 伝送システム。手動エネルギー貯蔵モードでは、オペレーターは専用のエネルギー貯蔵ハンドルを引いて回転させます。 ギアシャフトとギアアセンブリ。オーバーランニングクラッチを介してエネルギー貯蔵シャフトが同期して回転し、 閉じバネを伸ばしてエネルギー貯蔵を完了します。

エネルギーが完全に蓄積されると、エネルギー蓄積爪がカム ローラーとオーバーランニング クラッチをしっかりとロックします。 自動的に解除されます。同時に、接続プレートがエネルギー貯蔵インジケーターを反転させます。 「エネルギー蓄積」インジケーターが表示され、補助スイッチが切り替わってモーター電源が遮断されます。この時点で この時点で、サーキット ブレーカーは、明確で信頼性の高いステータスを備えた投入準備完了状態に入ります。

2. 閉動作

閉鎖は手動で閉鎖ボタンを押すか、閉鎖電磁石を遠隔制御することによって達成できます。 トリガーすると、エネルギー貯蔵機構が爪ロックを解除し、あらかじめ貯蔵されていた閉鎖スプリングが急速に解除されます。 が収縮し、カム、エネルギー貯蔵シャフト、オーバーランニング クラッチが同期して動きます。

カムはさらにリンク機構を駆動し、絶縁プルロッドを押して接点を閉じる方向に動かします。 接触皿ばねを圧縮し、定格に必要な安定した接触圧力を確立します。 電流伝導。閉じた後、閉じ爪が機構ローラーをロックし、閉じた位置を維持します。の エネルギー貯蔵インジケーターと補助スイッチが自動的にリセットされ、モーター回路が接続されます。外部と 電源が供給されると、すぐに蓄電状態になり、開閉インジケーターが に切り替わります。 「閉」状態になり、主スイッチと補助スイッチは同期スイッチングを完了します。

3. トリップ動作

トリップは 3 つの方法でトリガーできます。トリップ ボタンによる手動、外部電気トリップ ユニットによる、または 過電流トリップユニット。トリガーすると、閉鎖ラッチのロックが解除され、ロック状態が解除されます。 メカニズムとローラー。

接点ばねと引き外しばねの複合作用により、内部の可動接点と固定接点が動作します。 固定極の真空遮断器チャンバーを迅速かつ確実に分離し、故障電流または負荷を達成します。 電流の遮断。トリップ動作の後半段階では、内蔵の油圧バッファが残留物を吸収します。 衝撃エネルギーを軽減し、最終的なトリップ位置を制限し、機械的衝撃音と摩耗を軽減し、作動時間を延長します。 機器の全体的な機械的寿命。

主要な電気的および機械的パラメータ

取付方法と寸法

ウスネ ZN85C-40.5 は、標準屋内向けに特別に設計された固定側付け設置構造を採用しています。 高圧開閉装置。キャビネットとの高い互換性、便利な組み立て、試運転、その後の作業が特徴です。 メンテナンスをサポートし、次の 3 つの主流の配線設置方法をサポートします。

・ケーブル右側出しタイプ
- 上部入力ケーブルタイプ
・埋め込み設置タイプ

全体の寸法は、ユニット全体の仕様に厳密に従っています (詳細については、図 1 を参照してください)。 取付穴間隔、全長、幅、高さ、バスバー接続寸法）を標準化 交換および統合されたキャビネットのマッチングにより、顧客の設計、変更、設置コストが削減されます。

よくある質問

Q1: この製品は 33kV と 40.5kV の両方の電力システムに適していますか?

A: はい。製品の定格設計電圧は40.5kVで、従来の屋内動作要件を完全に満たしています。 33kV 電力システムの。十分な絶縁・遮断容量余裕があり、安全かつ安定して使用できます。 工業および鉱山企業、発電所、小規模および小規模企業における 33kV 屋内開閉装置プロジェクトに適用されます。 中規模の変電所。

Q2: 敷地内の電源が遮断され、電気的にエネルギー貯蔵が完了できなくなった場合はどうなりますか?

A: この 33kV 屋内 Vcb 真空サーキットブレーカーには、専用の手動エネルギー貯蔵ハンドルが装備されています。とき 外部電源が遮断された場合、またはモーターが故障した場合、オペレーターは手動で閉鎖とエネルギー供給を完了できます。 エネルギー貯蔵ハンドルによる貯蔵操作により、正常な閉動作を実現し、大幅な改善を実現 停電やメンテナンス状況下での機器の緊急動作能力。

Q3: 従来の手押し車型掃除機と比べて、この固定横置き型の主な利点は何ですか? サーキットブレーカー？

A: 側面取り付けの固定モデルで、構造剛性が高く、径方向の取り付けスペースが少ないため、 コンパクトな開閉装置との組み合わせが容易になります。頻繁な操作や振動に対しても高い安定性を実現します。 条件。設置、固定、その後のメンテナンスが簡単になり、産業用途に適しています。 ユーザー、改修プロジェクト、および固定および固定の要件が高い非完全な引き出しタイプの交換シナリオ 信頼性の高い動作。
