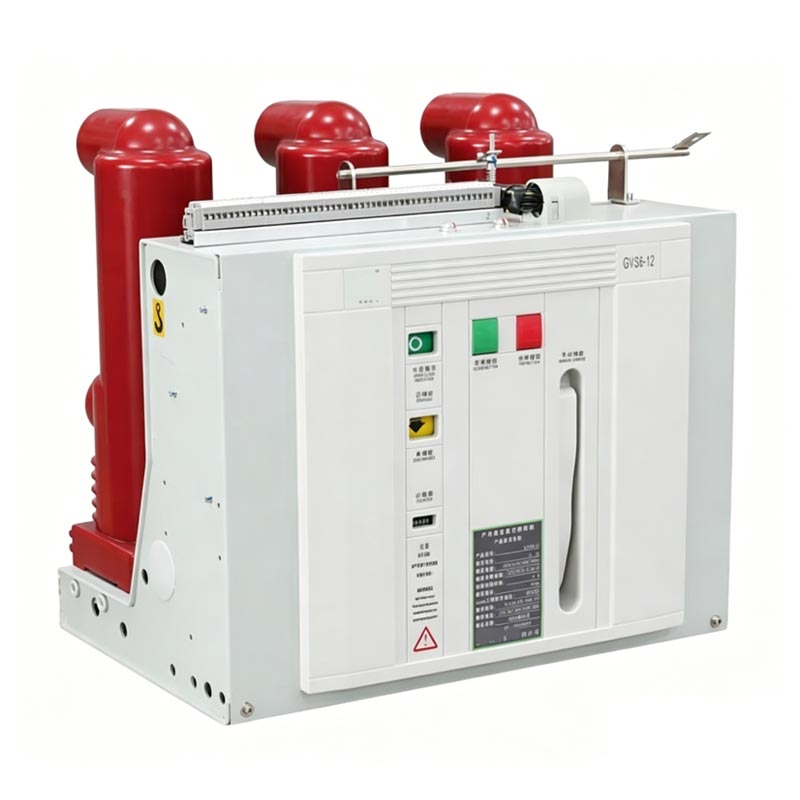

12 11kv 屋内 VCB 真空サーキットブレーカー

Usune VS-12 (VEP-12) シリーズ 12 11kv 屋内 Vcb 真空サーキットブレーカは、高性能屋内高電圧です 制御および保護機能を統合した開閉装置。主に 12/11kV 屋内高圧電力で使用されます。 流通システム。高圧の研究開発・生産の専門メーカーとして 電気機器の分野では、ウスネは中国に標準化された工場を持ち、研究開発、生産、試験、検査を統合しています。 すべての製品が国内および国際業界基準を満たしていることを確認するためのアフターサービス。製品 は、固定式と引き出し式の両方の設置オプションを提供し、さまざまな開閉装置との柔軟な統合を可能にします。 産業作業場、配電室などのさまざまなシナリオの設置ニーズに対応します。 商業ビル。

12 11kv 屋内 Vcb 真空サーキットブレーカーの主な利点は、第 3 世代の採用にあります。 固体カプセル化絶縁技術、真空サーキットブレーカーの進化における重要な進歩 断熱技術。第一世代の空気断熱材と第二世代の複合断熱材から今日まで 第三世代固体カプセル化断熱材であるウスネは、断熱構造の最適化を継続し、 従来の製品の問題点は、環境の影響を受けやすく安定性が低いこと、 これにより、業界の真空遮断器の技術アップグレードが促進されます。

断熱技術の進化

真空サーキットブレーカーの極絶縁は、3 世代にわたる技術アップグレードを受けています。うすね VS-12（VEP-12）シリーズは最先端の第3世代固体封止絶縁技術を採用し、 質的な飛躍:

1. 第一世代の空気断熱材

充電部は完全に空気にさらされています。断熱レベルは環境要因に大きく影響されます。 湿気、ほこり、輸送時の衝撃、小動物などの影響により、安定性が低下し、故障率が高くなります。

2. 第二世代複合断熱材

消弧室はエポキシ樹脂ブッシュで保護されていますが、高電圧充電部は保護されていません。 完全に密閉されているにもかかわらず、ほこり、湿気、昆虫などの外部要因の影響を受け、正常に動作しないことがあります。 環境適応問題を根本的に解決します。

3. 第3世代固体カプセル化絶縁（ウスネVS-12シリーズに採用）

APG技術により、消弧室と上部および下部の出力端子がカプセル化されています。 エポキシ樹脂。これにより、消弧室の容積が減少するだけでなく、消弧室が完全に隔離されます。 外部環境（塵埃、湿気など）の影響から機器を保護し、天候を大幅に改善します 耐久性と動作の安定性。エポキシ樹脂は一次絶縁および機械的サポートとしても機能します。 さまざまな異形絶縁隔壁と比較して、電界と応力の分散に優れています。 装置の長期安定稼働を保証する構造です。

製品の主な利点

1. 優れた絶縁性能

第3世代固体カプセル化絶縁技術を採用し、外部環境の影響を受けず、 絶縁信頼性が高く、環境要因による絶縁不良を効果的に回避します。

2. 優れた電気機械的性能

長い機械寿命 (最大 20,000 サイクル、50KA 定格の場合は 10,000 サイクル)、高定格短絡遮断電流 (20-40KA)、速い開閉速度により、迅速な障害分離が可能になり、機器の安全な動作を保護します。 パワーシステム。

3. コンパクトな構造と柔軟な設置

固体カプセル化技術により製品サイズが縮小されます。固定式と引き出し式のオプションが用意されており、 さまざまな開閉装置との柔軟な統合および屋内配電の限られた設置スペースへの適応性 部屋。

4. 低いメンテナンスコスト

固体封止構造により充電部の外部腐食を防止し、メンテナンス頻度を低減し、 メンテナンスフリーの初期運用を実現し、ユーザーのその後のメンテナンスコストを大幅に節約します。

5. 厳格な品質管理

ウスネは専門メーカーとして中国国内での徹底した品質検査体制を確立しています。 工場。すべての製品は工場出荷前に厳格な性能テストを受け、パラメータが確実に満たされていることを確認します。 基準を満たしており、品質は信頼できます。

主要な技術パラメータ

Usune VS-12 (VEP-12) シリーズ 12 11kv 屋内 Vcb 真空サーキットブレーカーは、優れた技術パラメータを誇り、 12/11kV高圧配電システムの要件を完全に満たします。主な仕様は次のとおりです。 以下の表（パラメータは国産の消弧室に適用されます）：

実用化事例

Usune VS-12 (VEP-12) シリーズ 12 11kv 屋内 Vcb 真空回路の信頼性と適用性を検証するには ブレーカー、この製品は大手化学会社の配電改修プロジェクトに適用され成功しました。 中国東部の工業団地（重要な地元産業高度化プロジェクト）。公園の運営条件は複雑で、 高湿度、多量の塵埃レベル、および電源負荷の頻繁な変化。既存のサーキットブレーカーが頻繁に発生する 環境要因による断熱不良が発生し、公園内の通常の生産に影響を及ぼしました。

綿密な調査と比較の結果、公園は薄根を指定サプライヤーとして選択し、36 個の薄根を採用しました。 VS-12 (VEP-12) シリーズ屋内固定 VCB はすべてウスネ社の中国工場で製造されています。この製品が利用しているのは、 第三世代の固体カプセル化断熱技術により、高湿度や湿気の影響に効果的に耐えます。 工業団地の粉塵。定格短絡遮断電流は 31.5kA で、電力保護を完全に満たします。 公園内の高出力機器のニーズ。

2024 年 10 月に正式に稼働して以来、36 台の VCB ユニットが 6 か月間以上、故障もなく安定して稼働してきました。 断熱や動作上の欠陥を排除し、平均故障率 0 を達成します。これにより、公園の故障率が大幅に削減されます。 電力システムの運用および保守コストを削減し、生産設備の継続的かつ安定した稼働を保証します。 このプロジェクトは公園管理者に高く評価され、うすねは長期的な電力設備となっています。 公園のサプライヤー。

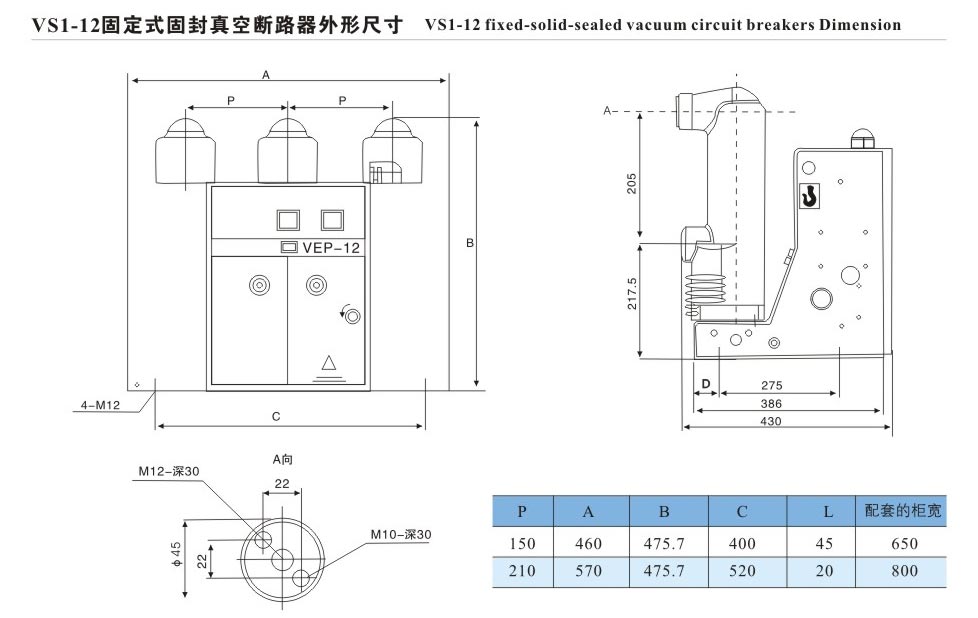

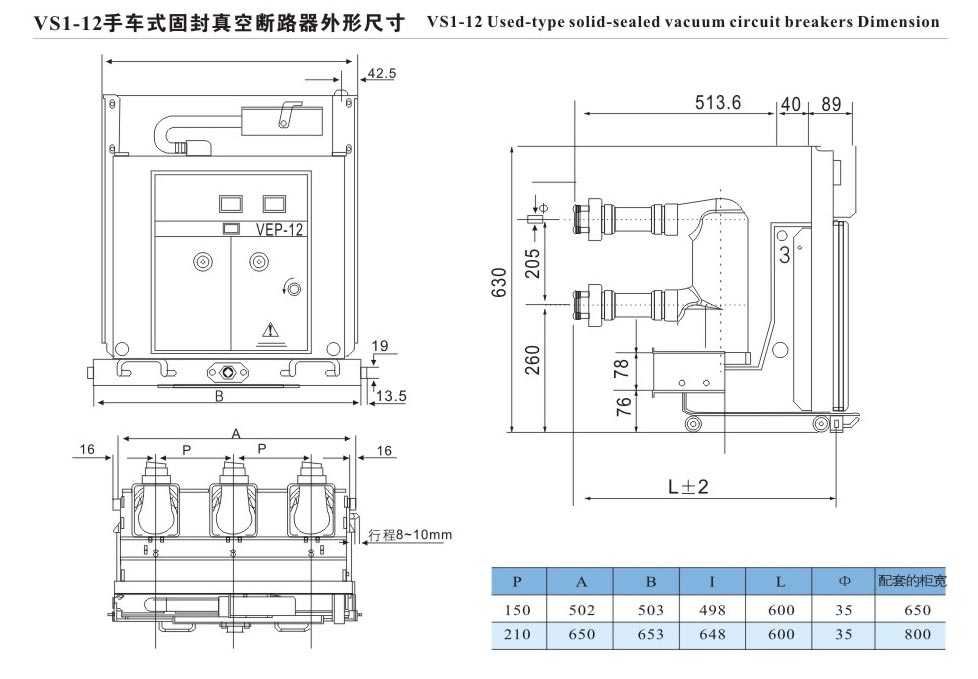

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: ウスネ VS-12 (VEP-12) シリーズ 12 11kV 屋内 Vcb 真空遮断器の寿命はどれくらいですか? 使用中にメンテナンスは必要ですか？

A1: 製品の機械的寿命は20,000サイクル（50kAクラスは10,000サイクル）、定格電流は以下となります。 遮断回数は20,000回（50kAクラスは10,000回）です。第3世代の採用により ソリッドシール絶縁技術により、製品の一次側はメンテナンス不要です。日常使用では定期的にのみ 二次回路と動作機構（エネルギー貯蔵モーターや動作機構など）の検査 効果的に延長するには、機器表面の清掃、塵埃の蓄積の防止が必要です。 機器の寿命。

Q2: ウスネ VS-12 (VEP-12) シリーズ VCB は、屋内の過酷な環境 (高湿度、粉塵など) でも使用できますか?

A2: はい。この製品は、第 3 世代の固体シール絶縁技術を使用しており、消弧効果をカプセル化しています。 チャンバーと上下の取り出し端子はAPGプロセスを使用したエポキシ樹脂で形成されています。これにより完全に隔離されます 外部環境からの高電圧の通電コンポーネントを保護し、塵、湿気、 耐候性、環境適応性に優れており、防虫に最適です。 高湿度でほこりの多い工場、化学工場、鉱山などの過酷な屋内環境に最適です。実際の 華東化学工業園区での応用例もこれを裏付けています。
