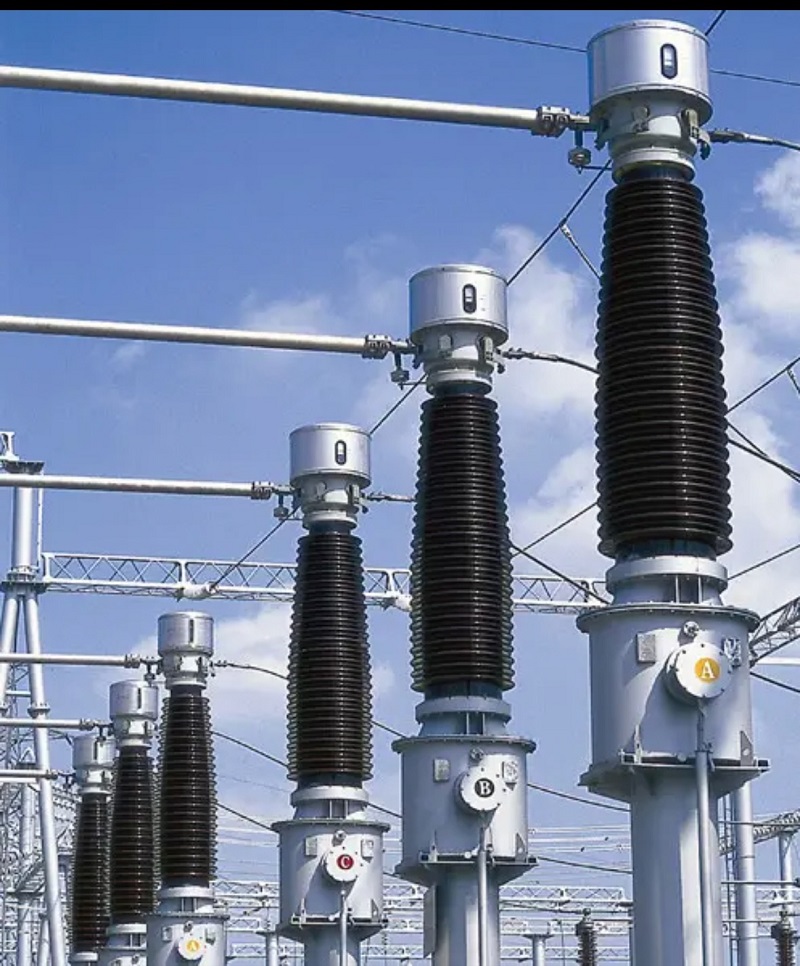

LB6-110kV変流器は、110kV AC 電力システムにおける電流測定、エネルギー測定、リレー保護用に設計された高電圧変流器です。 50Hz および 60Hz の電気ネットワークに適したこの変圧器は、変電所、送電システム、産業用電力施設に安定した性能と高い測定精度を提供します。
高度な油浸絶縁技術と完全密閉構造を備えた LB6-110kV 変流器は、要求の厳しい高電圧使用条件下でも優れた電気絶縁性、信頼性の高い動作、および長寿命を実現します。
LB6-110kV シリーズ変流器は、高電圧電力アプリケーション向けの専門的な設計を採用しています。製品モデルは、その主要な技術的特徴を表しています。
変圧器には、精度クラス 0.5 の 1 つの計量巻線と 3 つの保護巻線を含む複数の二次巻線が装備されています。複数の二次巻線構成により、さまざまな電力システム要件に対応する信頼性の高い電流測定および保護機能が可能になります。
LB6-110kV変流器オイルコンサバータの外部接続金具の接続方法を変更することで、複数の電流比構成に対応します。直列接続の場合、電流比は a/c ですが、並列接続の場合、電流比は 2*a/c になります。
この柔軟な設計により、同じ変圧器モデルがさまざまな動作要件に適応できるため、機器の交換コストが削減され、高電圧電力システムにおけるアプリケーションの汎用性が向上します。
LB6-110kV 変流器は、さまざまな環境条件下で確実に動作するように設計されています。
より低い温度や特別な環境要件があるアプリケーションの場合は、プロジェクトの条件に応じてカスタマイズされたソリューションについてメーカーと話し合うことができます。
LB6-110kV変流器は、燃料タンク、変圧器本体、磁器ブッシュ、オイルコンサベータ、エクスパンダからなる油入構造を採用しています。トランス本体は絶縁油に浸漬されており、安定した電気的性能を発揮するように設計された一次巻線と二次巻線が含まれています。
一次巻線はU字構造を採用しています。メインの絶縁システムは容量性オイルペーパー絶縁技術を使用しており、絶縁層の間に複数の容量性スクリーンが配置されています。内側のスクリーンは高電位に接続され、外側のスクリーンは接地されているため、絶縁性能と動作の安全性が向上します。
一次巻線導体は 2 つのセクションに分割されており、4 つの端子がオイル コンサベータに接続されています。電流比は外部配線の変更によって調整できるため、柔軟な構成オプションが提供されます。
二次巻線は一次巻線の下のサポートに取り付けられます。すべての二次端子と外部スクリーン端子は変圧器タンクのジャンクション ボックスに接続されているため、設置とメンテナンスが容易になります。
LB6-110kV 変流器は、ジャンクションボックスの底部に取り付けられた外部配線クランプを備えた実用的な接続設計を特徴としています。接地ボルトはジャンクションボックスと燃料タンクの両方に設けられており、二次巻線と完全な変圧器構造を確実に接地できます。
トランスは極性低減特性を採用しています。一次電流が P1 から P2 に流れると、二次電流が外部回路を通って S1 から S2 または S3 に流れ、測定および保護システムへの正確な電流伝送が保証されます。
LB6-110kV 変流器は、その高電圧性能と信頼性の高い保護機能により、以下の分野で広く使用されています。
LB6-110kV 変流器は、正確な測定、信頼性の高い絶縁、柔軟な電流比設計、および低メンテナンス動作を組み合わせています。完全に密閉された油浸構造により、高電圧環境でも安定した性能が確保され、安全で継続的な動作が必要な最新の電力システムにとって信頼できるソリューションとなります。
