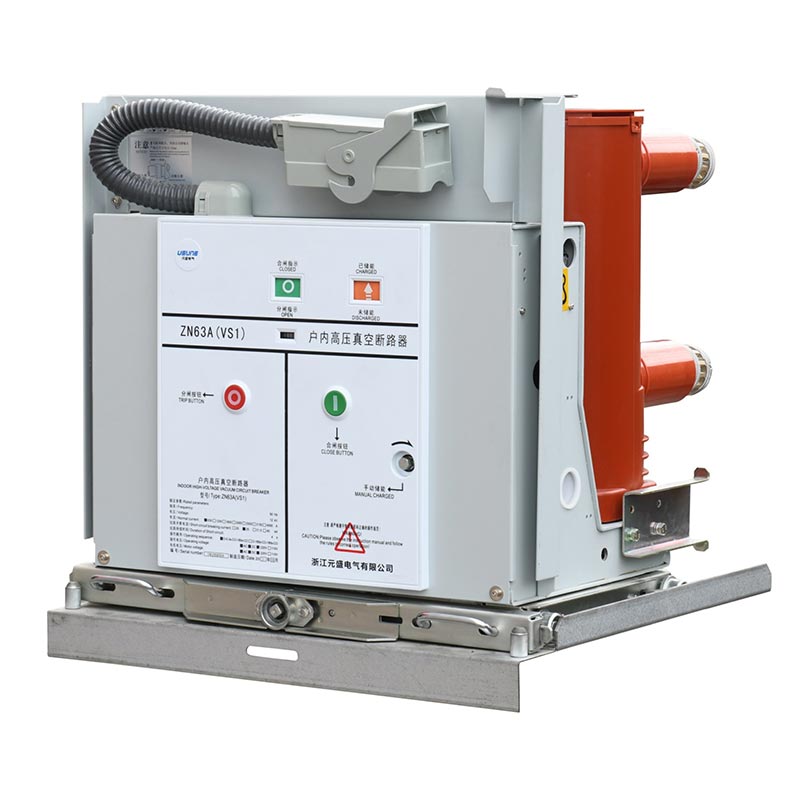

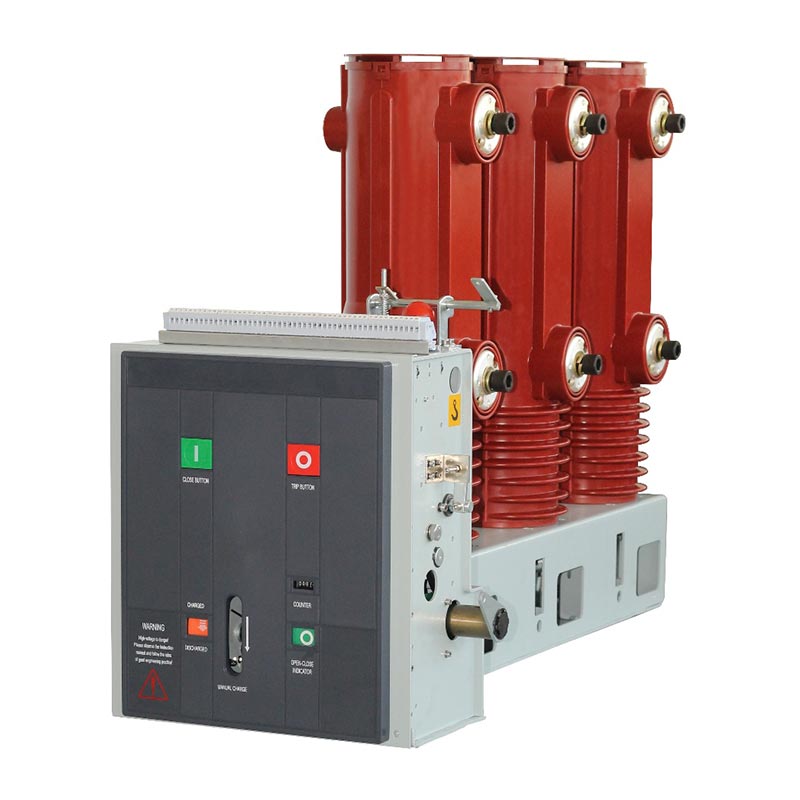

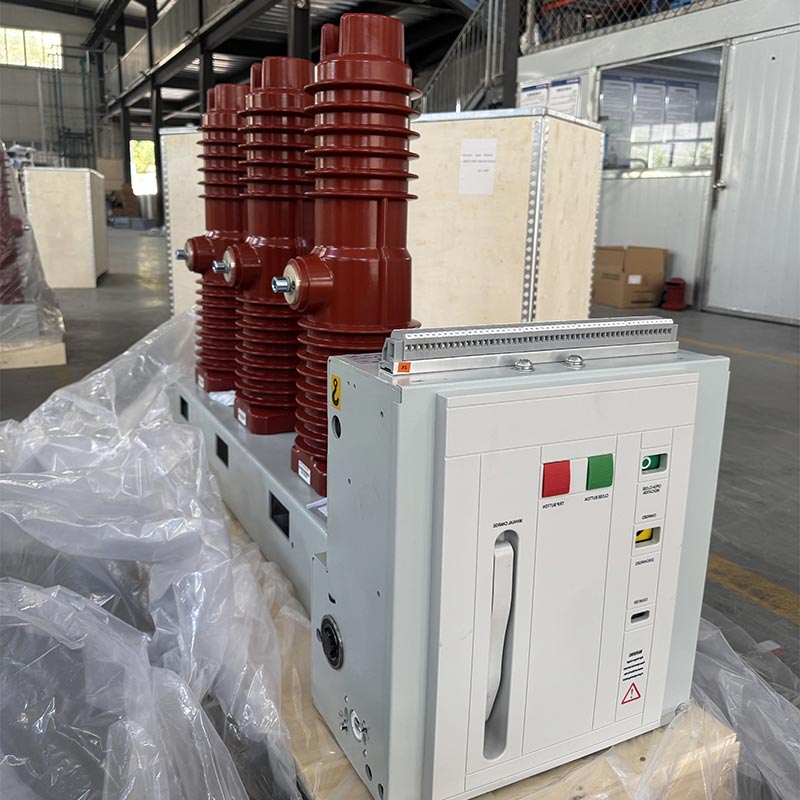

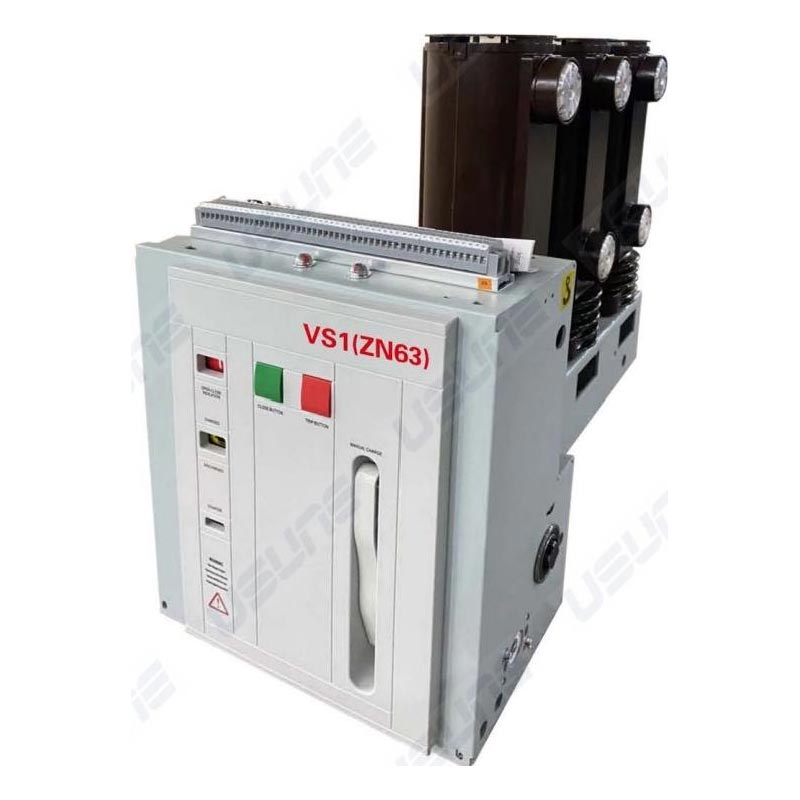

側面取り付け型屋内真空遮断器

薄根サイドマウント屋内真空サーキットブレーカは、主に固定式で使用される固定式高圧開閉装置です。 開閉装置。単独で使用することも、リングネットワーク電源システム、ボックス型変圧器、 およびさまざまな非標準電源システム。その中心的な利点は真空消弧技術にあります。 従来の消弧媒体による汚染や損傷を回避し、電力供給を効果的に改善します。 安全性と安定性。この商品は薄根工場が独自に開発・製造したもので、 生産プロセスと厳格な品質管理により、さまざまな複雑な環境下でも安定した信頼性の高い稼働を保証します。 条件。

製品の規格と権威 製品の信頼性とコンプライアンスを確保するために、Usune サイドマウント屋内掃除機は、 サーキットブレーカーは、GB/T1984-2014「高」などの権威ある国内および国際規格に厳密に従っています。 電圧遮断器」、JB3855-1996「3.6～40.5KV屋内高圧真空遮断器」、DL/T403-2000 「12~40.5KV 真空遮断器の注文技術条件」に準拠し、関連要件に準拠しています。 IEC62271-100:2008。各製品は工場から出荷される前に厳格な工場検査を受け、すべての技術的検査が行われます。 パラメータは設計要件を満たしており、製品の品質に対するウスネの取り組みを実証し、安全な使用を保証します。 ユーザー。

動作環境と適用範囲

側面取り付け型屋内真空サーキットブレーカは、さまざまな環境への適応性が高く、次の用途に適しています。 以下の屋内動作条件:

1. 周囲温度：最高+40℃、最低-15℃
2. 周囲湿度: 日平均相対湿度 ≤95%、月平均 ≤90%。日平均蒸気圧 ≤22×10-3MPa、月平均 ≤1.8×10-3MPa
3. 標高：1000m以下
4. 震度：8度以下
5. 雰囲気環境: 著しい粉塵、煙、腐食性および可燃性のガス、蒸気、または塩水噴霧がないこと。 汚染。

注：実際の動作環境が上記の通常要件を超える場合は、担当者にご相談ください。 専門メーカーUsuneが適切な製品ソリューションをカスタマイズします。

構造と機能

1. 全体構成

側面取付型屋内真空遮断器は、操作機構とスイッチの前後配置を採用しています。 消弧室。主導体回路は三相床置型です。真空遮断器 エポキシ樹脂 APG プロセスを使用して作られた管状絶縁シリンダー内に縦方向に取り付けられます。これ 優れた耐沿面性能を提供し、インタラプタ表面への塵の蓄積を大幅に低減します。 外部要因による動作影響を防ぎ、湿気の多い環境でも高い断熱性能を確保します。 ひどく汚染された環境。

2. 操作機構の構造

作動機構は平面バネ作動機構で、手動および電気エネルギー貯蔵をサポートします。の 作動モーターは遮断器の前面キャビネットに取り付けられています。キャビネットは5つのアセンブリに分かれています エネルギー貯蔵、伝達、トリップ、および緩衝コンポーネントを収容する 4 つの中間パーティションによるスペース それぞれ。この製品は遮断器と操作機構を単一の設計に統合しており、高い安定性を保証します。 機構の作動性能と遮断器の開閉との一致度。 要件。これにより、不必要な中間ステップが削減され、エネルギー消費とノイズが低減され、パフォーマンスが向上します。 動作の信頼性。

主な仕様と技術パラメータ

設置と試運転

1. 回路ブレーカーに損傷がないか確認します。破損した場合は直ちに使用を中止してください。
2. 汚染物質を除去します (特に絶縁表面から)。輸送中に発生した汚染物質や 保管すると製品の断熱性能に影響を与える可能性があります。
3. 回路ブレーカーを手動で操作してエネルギーを蓄え、必要に応じて開閉操作を実行します。 エネルギー貯蔵状態と開閉位置インジケーターが正常かどうかを観察します。
4. ブレーカーを作動させてエネルギーを蓄え、その作動電力を利用して開閉動作を行います。 エネルギー貯蔵状態と位置インジケーターが正常であるかどうかを確認します。
5. 手押し車式遮断器の操作：押しハンドルを押し穴に差し込み、時計回りに回して、 前進、反時計回りで後退、合計押し込みストロークは 300±3mm。開いた状態でスムーズに動かします 「カチッ」という音が聞こえるまでハンドルを中速で 30 回回転させ、作業位置またはテスト位置に移動します。 所定の位置にあることを示します (プッシュ機構の損傷を避けるため、過度の力を加えないでください)。このとき、 対応する位置インジケーター (S8、S9) がアクティブになります。

注：投入連動装置を使用する場合は、連動回路電源を接続してロックを解除する必要があります。 閉店前。開梱するときは、梱包要件に従って作業し、サーキットブレーカーのエルボを持ち上げてください。 下部の発信アームに確実に負荷がかかり、激しい衝撃や振動を避けるため。として吊り上げ装置を取り外します キャビネットに設置する前に必要です。

実際のアプリケーションのケーススタディ

事例: 中国南部の大規模工業団地では、薄根横置き屋内真空遮断器 (型式) を 50 台購入しました。 VS1-12/1250-25) は、生産工場の配電システムに使用されます。園内では複数の生産ラインが稼動 交互に、頻繁な電源切り替えと短絡電流遮断の高い信頼性が必要です。以来 2024 年の設置と試運転以来、製品は 12 か月連続で故障することなく安定して動作しており、 電力システムを効果的に保護および制御し、機器のダウンタイムを削減し、公園の環境を改善します。 生産効率。中国の地元サプライヤーとして、Usune は完全なオンサイト設置ガイダンスを提供し、 アフターメンテナンスサービスも充実しており、お客様から高い評価をいただいております。

よくある質問

Q1: サーキットブレーカーの実際の動作環境が通常の要件を超えた場合はどうなりますか?

A1: 周囲温度、湿度、高度などが通常の要件を超える場合は、弊社までご連絡ください。 メーカー、ウスネさん、早速。専門の技術チームが現地調査を実施し、カスタマイズします。 特殊な環境下でサーキットブレーカーの安定した動作を保証する、特殊な環境に適応した製品ソリューション 条件。責任あるサプライヤーとして、Usune は各顧客に個別のソリューションを提供することに尽力しています。

Q2: 薄根横形屋内真空遮断器の寿命を延ばすためのメンテナンス方法を教えてください。

A2: 日常のメンテナンスは主に3つのポイントがあります。 まず、絶縁表面を定期的に清掃し、汚れを防ぎます。 断熱性能に影響を与える蓄積。第二に、エネルギー貯蔵状態を定期的に確認します。 開閉表示灯、配線に緩みや損傷がないか確認してください。第三に、手動と電気を実行します。 6か月ごとに動作試験を実施し、動作機構の柔軟性と信頼性を確認します。さらに、 工場では、ユーザーが製品をメンテナンスできるよう、詳細なメンテナンスマニュアルとアフターセールスガイダンスを提供しています。 科学的に。
