中電圧 Vcb パネルは、発電所、変電所、産業施設、鉱山企業、 商業ビル、およびその他の屋内中電圧配電プロジェクト。装置は薄根が製作 該当する IEC および GB 規格に従っており、ISO 9001、ISO 14001、および ISO 45001 管理の下で動作します。 国際市場の要件に対応できる CE 認証を取得したシステム。

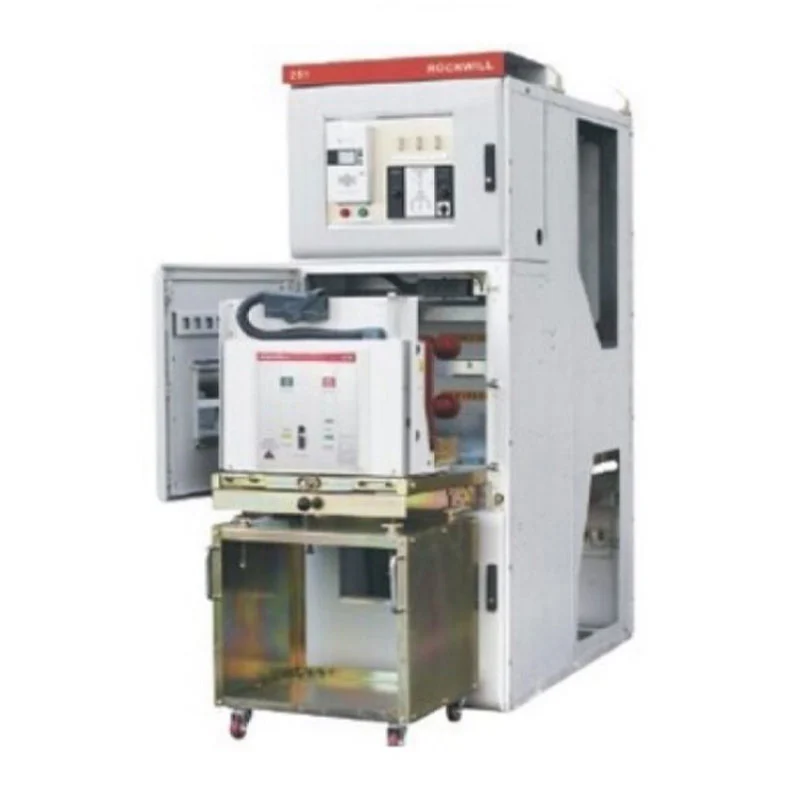

この開閉装置の主な特徴は、引き出し可能な真空遮断器の配置です。永久ではなく サーキットブレーカーをキャビネット内に固定し、ブレーカーは移動可能な可動台車に取り付けられます 操作手順に従って、サービス位置、テスト位置、および隔離位置の間で動作します。
この設計は、検査、交換、トラブルシューティングの際に実際的な利点をもたらします。サーキットブレーカー トロリー、PT トロリー、およびアイソレータ トロリーは電気スキームに従って構成できますが、 引き出し可能な構造により、メンテナンス担当者は、装置を分解せずに関連機器にアクセスできます。 完成したキャビネット。
計画的なメンテナンスや機器の交換が必要な変電所や産業用配電システム向け 効率的に完了すると、引き出し可能な設計によりサービス操作が簡素化され、サービス作業に必要な時間を短縮できます。 機器介入。
スイッチングシーケンスが正しくないため、安全な動作が高圧開閉装置の購入の重要な考慮事項です。 重大な電気的危険を引き起こす可能性があります。 KYN28シリーズはメカニカル5耐インターロックシステムを搭載 誤った操作手順を制限するように設計されています。
インターロック構造によりブレーカーの誤作動を防止し、トロリーの引き込み、押し込みを防止します。 負荷に影響を与え、回路が通電されているときに接地スイッチが閉じるのを防ぎ、回路が故障するのを防ぎます。 接地スイッチが閉じている間は通電され、人が誤ってライブコンパートメントに入るのを防ぎます。
この機械的インターロック配置により、スイッチング中に追加の物理的安全バリアが提供されます。 メンテナンス作業をサポートし、オペレーターが正しい操作シーケンスに従うのを支援します。

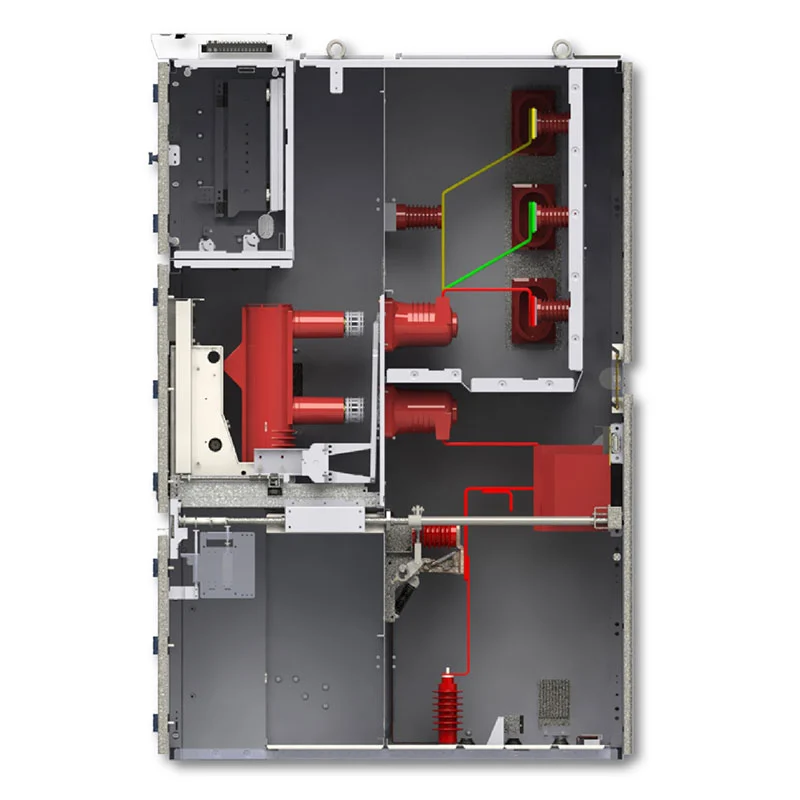

中電圧 VCB パネルは、主要な電気系統を分離する金属分割された内部構造を採用しています。 セクション。ブレーカーコンパートメント、バスバーコンパートメント、ケーブルコンパートメント、計器および制御コンパートメント、および 圧力リリーフセクションは独立して配置されています。
この区画化された構造は、内部障害の伝播を制限し、異なる障害を分離するのに役立ちます。 点検やメンテナンス中の電気部品。また、内部の電気レイアウトも容易になります。 オペレーターと保守担当者が理解できるようにする必要があります。
上部に取り付けられた圧力逃がしフラップは、内部に圧力が発生した場合に圧力を解放するための制御された経路を提供します。 アーク断層を除去し、人員や周囲の機器に対する断層圧力の潜在的な影響を軽減します。
キャビネットは、前面側の操作とメンテナンス用に設計されており、電気室に次のような問題がある場合に役立ちます。 後方へのアクセスが制限されています。オペレーターは、日常の切り替えやメンテナンス手順を装置の前面から実行できます。 機器は承認された操作手順に従ってください。
フロントアクセスの配置により、機器室の計画が簡素化され、機器の後ろに必要なスペースを削減できます。 日常のメンテナンス作業用のキャビネット。内蔵の結露ヒーターは湿気の多い環境向けに構成可能 キャビネット内の結露のリスクを軽減します。
高圧配電システムが異なれば、必要なキャビネット機能も異なります。機器は次のように構成できます。 上流ネットワークから電力を受け取るための受電キャビネット、フィーダに電力を供給するための受電キャビネット、または モーター、PT および電圧測定キャビネット、計測キャビネット、バスセクショナライザーキャビネット、または絶縁 キャビネット。
この構成の柔軟性により、EPC 請負業者、電気システム インテグレーター、産業ユーザーは、 同一のキャビネットを採用するのではなく、プロジェクトの単線図に応じた開閉装置のラインナップ あらゆる用途に合わせたアレンジメント。
発電所には、電力の受電、配電、制御のために信頼性の高い中電圧機器が必要です 補助および配電システム内で。引き出し可能な VCB 構成は、次のような場合に実用的なソリューションを提供します。 回路の保護とスイッチングを実現しながら、保守チームがブレーカー トロリーを取り外したり交換したりできるようにします。 必須です。
変電所では、受電フィーダ、送電回路、バスの区分化、電圧に合わせて開閉装置を構成できます。 測定およびその他の分布関数。コンパートメント構造と5つのプルーフインターロックシステムがサポートします。 安全な切り替えとメンテナンス手順をサポートします。
工場や産業施設では、多くの場合、複数のモーター、変圧器、生産ライン、および補助装置が稼働します。 電気システム。この装置は、さまざまなフィーダーおよびモーター保護要件に合わせて構成できます。 プラント内で集中型の中電圧スイッチングと配電を提供します。
採掘施設には、モーター、ポンプ、換気システム、処理用の信頼性の高い配電が必要です 機器および補助負荷。金属被覆構造と引き出し可能なサーキットブレーカーの配置により、 屋内高圧配電システムの実用的な構成。
大規模な商業ビルや高層施設では、中圧の受電および配電設備が必要になる場合があります。 専用電気室内。フロントサイドの運用とメンテナンスにより、機器室の計画が簡素化されます。 設置スペースが限られている場所。
The Medium Voltage Vcb Panel is available for different medium-voltage distribution requirements.主な技術 パラメータには次のものが含まれます。
| アイテム | 仕様 |
| 定格電圧 | 3.6kV、7.2kV、12kV |
| 定格周波数 | 50Hz / 60Hz |
| 定格電流 | 630A、1250A、1600A、2000A、2500A、3150A |
| 定格短絡遮断電流 | 25kA、31.5kA、40kA、50kA |
| 定格短時間耐電流 | 25kA/3s、31.5kA/3s、40kA/3s、50kA/3s |
| 保護等級 | IP4X 外部エンクロージャ、IP2X 内部コンパートメント |
| 周囲温度 | -15℃～+40℃ |
| 高度 | ≤1000m、高高度では軽減されます |
| インストール | 屋内 |
実際の定格電圧、電流、短絡容量、キャビネットの配置、およびその他の技術的パラメータは次のとおりです。 プロジェクトの単線図と顧客の仕様に従って確認してください。
この装置は、周囲温度範囲が -15°C ～ +40°C の屋内設置用に設計されています。毎日の 平均相対湿度は 95% を超えてはならず、月平均は 90% を超えてはなりません。
設置環境は、爆発性ガス、腐食性ガス、導電性粉塵、激しい振動のない場所にしてください。 標準使用条件外の設置については、技術要件を Usune に確認する必要があります。 製造前に適切な構成を評価できるようにします。
Usune は電気機器分野で 14 年以上の経験があり、経験豊富な研究開発チームを維持しています。 プロジェクト固有の要件に従って機器構成を開発できます。

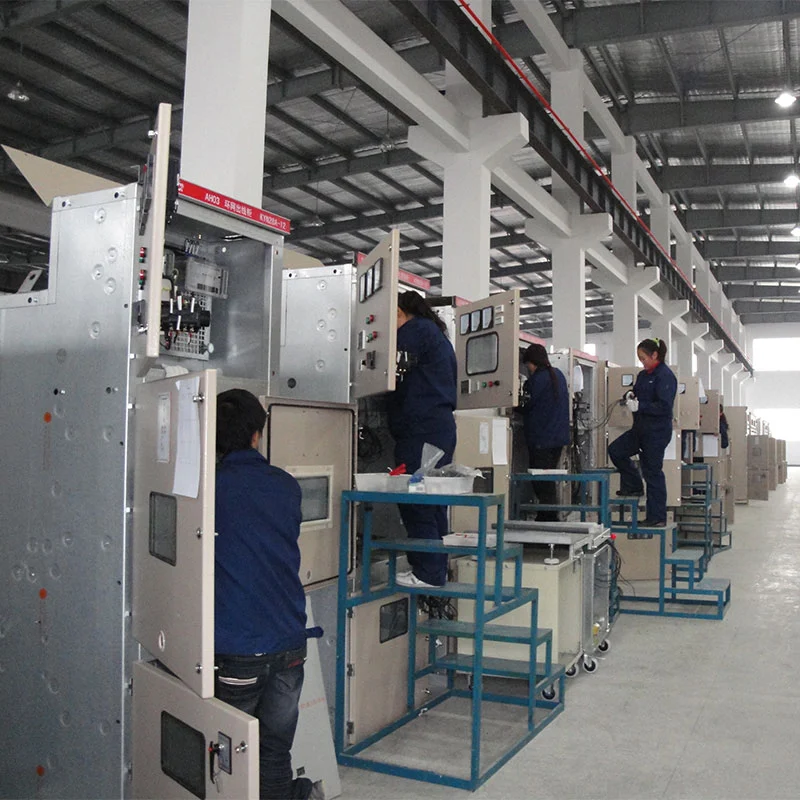

品質管理には、コンポーネント、アセンブリ、電気的性能、完成品が含まれます。定期テストは、 製品の性能を検証し、納品された開閉装置が確実に出荷されることを確認するために、機器が工場から出荷される前に実施されます。 合意された技術要件を満たしていること。
プロジェクトが異なれば、異なる電流定格、キャビネットの組み合わせ、保護構成、および制御が必要になる場合があります。 機能。 Usune は、顧客の単線図に基づいてエンジニアリング コミュニケーションと構成サポートを提供します および技術仕様。
標準構成の場合、ご確認後15～20日程度の製作期間をご提供可能です。 実際のリードタイムは構成と注文数量によって異なります。
Usune maintains product test reports and relevant technical documentation to support customer inspection, project 承認およびサプライヤー認定手続き。
この装置は、Cas-space ロケット打ち上げプロジェクトで参照されています。 特殊な航空宇宙インフラには分配装置が必要でした。
ロケット発射施設には、信頼性の高い電力を必要とする重要な電気負荷とサポートシステムが含まれています 配布および制御されたスイッチング手順。このタイプのプロジェクトでは、開閉装置の構成は次のようにする必要があります。 電気容量だけでなく、動作の安全性、障害の切り分け、メンテナンスへのアクセス、および 配電システム全体内での機器の統合。
引き出し可能な真空サーキットブレーカー構造と 5 つの保護を備えた機械的インターロックシステムにより、適切な 制御されたスイッチングおよびメンテナンス操作のための構成。さらに仕切り分けされたキャビネット構造 ブレーカー、バスバー、ケーブル、制御セクション間の分離をサポートします。
プロジェクトリファレンスは、薄根の高圧開閉装置技術の特殊用途への適用可能性を実証しています。 配電の信頼性と運用の安全性が工学的に重要なインフラストラクチャ 考慮事項。
この製品は、高圧開閉装置に適用される IEC および GB 要件を参照して製造されており、 電気機器。ウスネは、ISO 9001 品質マネジメントシステム、ISO 14001 環境に基づいて運営しています。 マネジメントシステム、およびISO 45001労働安全衛生マネジメントシステム。
この製品は、該当する国際市場向けに CE 認証も取得できます。テストレポートと技術 プロジェクトや顧客の要件に応じてドキュメントを提供できます。
標準構成は 3.6kV、7.2kV、および 12kV アプリケーションをカバーします。特定のプロジェクトの場合、定格電圧と 絶縁パラメータは電気システムの要件に従って確認する必要があります。
引き出し可能なトロリーにより、真空サーキットブレーカーを動作位置と隔離位置の間で移動できます。これ 常設ブレーカーに比べて点検、試験、交換、メンテナンスが容易になります。 アレンジメント。
5 プルーフ システムは、誤った操作シーケンスを防止するように設計された機械的安全インターロックです。役に立ちます 不適切なブレーカーの操作、負荷がかかった状態でのトロリーの移動、誤った接地スイッチの操作、電気への通電を防止します。 接地された回路、および通電コンパートメントへの誤ったアクセスの可能性があります。
はい。開閉装置は、着信、発信、PT、計量、バスセクショナライザ、または絶縁キャビネットとして配置できます。 プロジェクトの電気構成に従ってください。
はい。 Usune supports OEM requirements such as customer logos, company names, and project-specific configurations, subject to technical and production confirmation.
標準構成の場合、通常の生産期間は支払いと技術的な確認後約 15 ～ 20 日です。 確認。実際のリードタイムは、製品の構成、数量、プロジェクトの要件によって異なります。
ウスネでは、部品から最終組立までの品質検査を実施し、出荷前に定期テストを実施しています。 顧客およびプロジェクトの要件に応じて、関連するテストレポートを提供できます。
The standard warranty period is 12 months from the shipping date, subject to the agreed sales and technical 条件。
発電所、変電所、産業施設、鉱山プロジェクト用に中電圧 VCB パネルを調達している場合、 商業ビルや特殊なインフラストラクチャ プロジェクトの場合、Usune はお客様のニーズに基づいて構成サポートを提供できます。 電気要件。
単線図、定格電圧、定格電流、短絡レベル、キャビネットの数量、必要な情報を送信してください。 技術的な評価と見積りのためにウスネに機能します。
