屋外用変流器

LB6-110kV 容量性屋外変流器は、Zhejiang Yousen のコア高電圧サポート機器です。 電気。複雑な屋外動作条件向けに特別に設計されており、完全に密封されたオイルペーパーが特徴です 絶縁油入構造、定格使用電圧110kV、最大使用電圧126kV、 50Hz/60Hz AC電力網と互換性があり、中性点非効率接地の動作要件を満たします システム。

0.2級、0.5級の計量巻線を搭載した、計測機能と保護機能を一体化した製品です。 および 5P/10P 保護巻線。直列接続と並列接続の切り替えのためのデュアル変換比をサポートします。 一次電流範囲は 2×50A ～ 2×1000A、二次出力は 1A/5A です。精密なものづくりを活かして 信頼できる工場で生産され、優れた環境適合性を誇る製品です。標準モデルは GYW高地モデルは高度4000mでも安定して動作します。広くあります 都市および地方の変電所、産業および鉱山の電源、新エネルギー発電シナリオで使用されます。

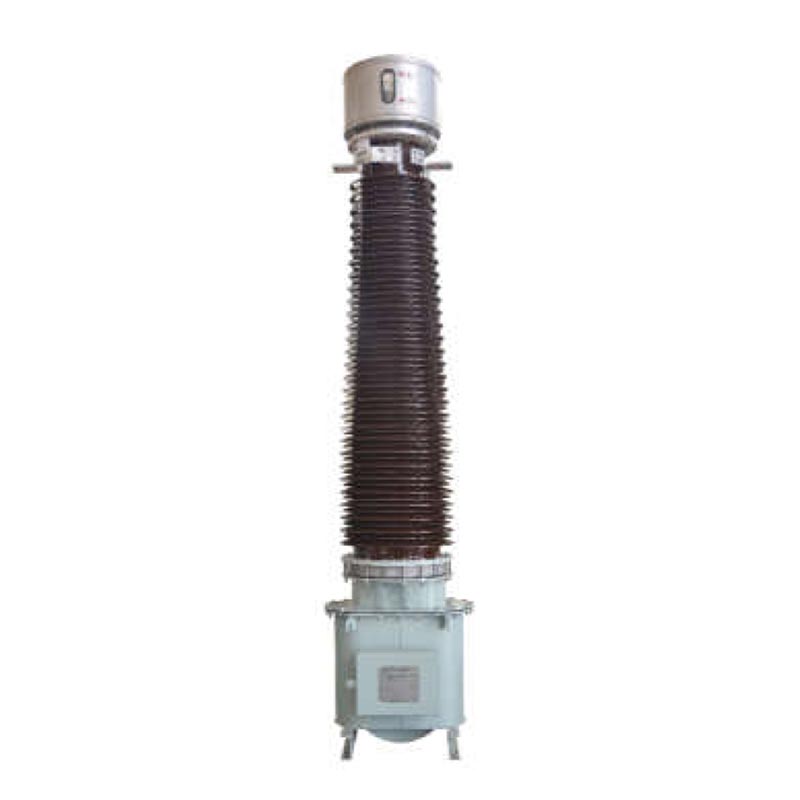

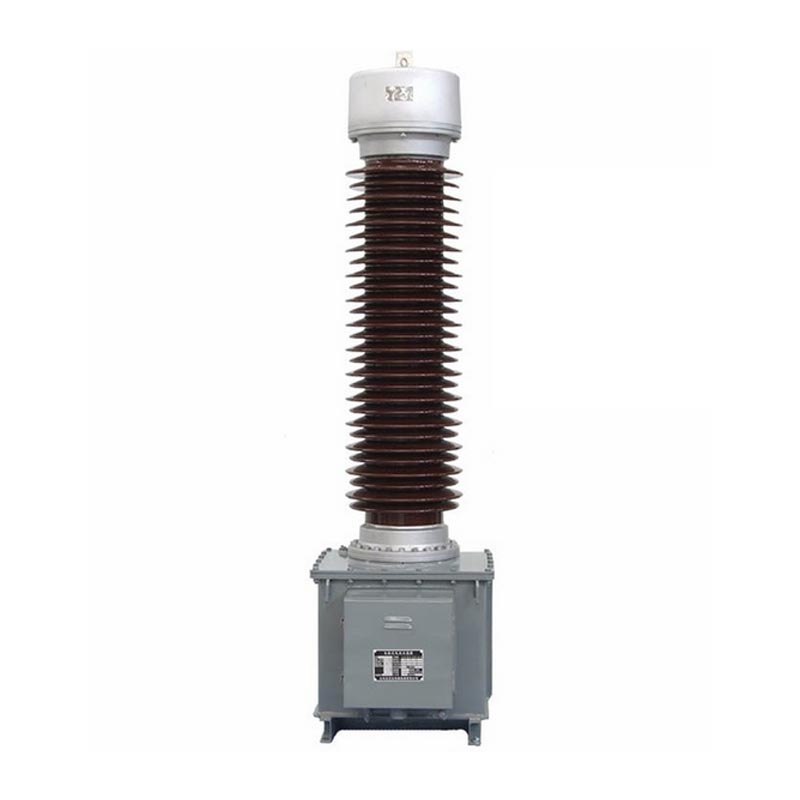

LB6-110kV 容量性変流器

機種説明と使用条件

1. モデルパラメータの説明

屋外変流器の完全なモデル番号は LB6-110kV P/P/P/0.5ab/c で、3 つのコアに分かれています 定義:
- 基本モデル: L は変流器を示し、B は保護レベル付きを示し、6 は設計シリアル番号を示します。 110 は定格電圧レベルを示し、W2 は二次汚染防止構成を示します。
- 精密な組み合わせ: 0.5 クラスの計量巻線 1 つと、0.5 クラスの計量巻線を含む 4 セットの二次巻線を内蔵 3 つの P クラス保護巻線、さまざまな精度の組み合わせをサポートし、さまざまな計量と 保護精度の要件。
- 電流比: 2*a/c とマークされ、デュアル比切り替えをサポートします。比率はトップオイルコンサベータのときのa/cです。 外部コネクタは直列に接続され、並列に接続される場合は 2*a/c になります。現場での配線が簡単に行えます 切り替え。

2. 標準動作条件

- 周囲温度: 最高 +40℃、最低 -25℃、日平均最高 +30℃。超低温条件では、 カスタマイズして交渉することができます。
- 設置高度: 標準タイプ ≤1000m。 LB6-110 GYW 高地タイプ ≤4000m。

製品の構造上の特徴

1.巻線と絶縁構造

一次巻線はU字構造を採用しています。 2×400A以下の仕様は紙絶縁平型銅線を使用 2×500A～2×1000Aの仕様は両葉半円形アルミニウム管を使用します。コアは 容量性オイルペーパー絶縁プロセス。高電圧ケーブルペーパーが主絶縁体を包みます。複数のレイヤー コンデンサのシールドにより均一な電界が生成され、内側の層は高電圧に接続され、外側の層は高電圧に接続されます。 層が接地され、絶縁の安全性が大幅に向上します。一次巻線は次の 2 つのセクションに分かれています。 4 つの端子を上部のオイルタンクに接続して、比率を簡単に切り替えられます。

2.密閉保護設計

上部に金属エキスパンダーが取り付けられており、絶縁油の体積変化を自動的に補正します。 温度変化を防ぎ、空気を遮断し、湿気によるオイルの劣化を防ぐことで、機器の寿命を延ばします。 エキスパンダーにはオイルレベル観察窓が組み込まれており、オイルレベルをリアルタイムで監視できます。すべて二次的 端子と一次シールド端子はオイルタンクジャンクションボックスに集中して接続されており、 標準化された配線と強力な抗干渉機能。

3.安全な設置構造

オイルタンクは高品質の鋼板から溶接されており、底部には安定性を確保するために事前に穴あけされた吊り上げ穴が付いています。 全体的なリフトアップ。ジャンクションボックスとオイルタンクには専用のアースボルトが装備されており、信頼性を確保しています。 二次巻線とユニット全体を接地してください。この製品は、極性を低減した設計を特徴としています。プライマリのとき 電流 P1 が入り、P2 が出て、二次電流は S1/S2/S3 を介して出力され、業界標準の配線に準拠します。 ロジックを強化し、オンサイトでの試運転を容易にします。

コア技術パラメータ

1. 基本的な電気的パラメータ

- 定格動作電圧: 110kV;最大動作電圧: 126kV
- 定格周波数: 50/60Hz。極性: 減算極性
・定格一次電流：2×50A～2×1000A（複数仕様あり）
- 定格二次電流: 1A、5A
- 二次出力容量：15VA～50VA（変圧比に適応）

2. 精度誤差の基準

- 計量クラス（0.2/0.5）：電流誤差±0.2%～±1.5%、位相差10'～90'、高精度エネルギーに対応 計量要件。
- 保護クラス (5P/10P): 5P クラス電流誤差 ≤±1%、複合誤差 ≤5%。 10Pクラス複合誤差≦10%、 システム障害の場合でも信頼性の高い保護動作を実現します。

3. 耐電圧と絶縁パラメータ

- 電源周波数耐電圧: 1次および2次回路および対地間で185kV/1min。 3kV/1分間 二次回路と接地。一次シールドから接地までは 5kV/1 分。外部絶縁乾式試験：230kV;濡れた テスト: 185kV。
- 雷インパルス耐性電圧: 内部絶縁 450kV。 GYW2 高地用公害防止タイプ 〜 560kV。
- 沿面距離: 標準タイプ ≥16mm/kV;最大 ≥31mm/kV の耐汚染タイプ、過酷な環境に最適 沿岸地域、産業汚染、高地など。

4. 短絡安定性パラメータ

この装置は、優れた熱安定性と動的安定性の性能を発揮します。 300 ～ 600A 仕様の場合、 短時間の熱安定電流は 31.5 ～ 45kA に達し、動的安定電流は 80 ～ 115kA に達する可能性があります。 瞬間的な短絡電流サージに耐え、機器の損傷を防止します。

実際の応用例

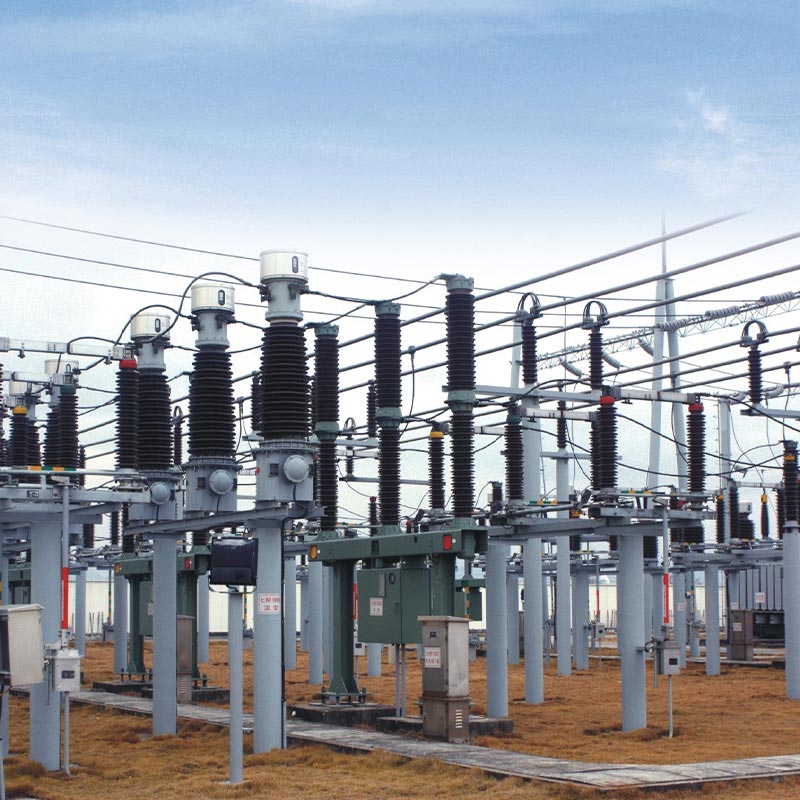

Usune LB6-110kV 屋外変流器は 110kV 送電網変電所のアップグレードに適用されました 中国東部でのプロジェクト。老朽化した設備を交換し、精度の低さや悪天候などの問題を解決 耐性があり、頻繁なメンテナンスが必要です。

このプロジェクトは郊外の工業団地に位置しており、この地域は年間を通じて湿気が多く、わずかな湿気が特徴です。 産業汚染、複数の製造会社への電力供給。プロジェクトはLB6-110kV GYWを選択しました 耐公害高地モデル（2×300/5A、5P30/5P30/0.5S/0.2S精度組み合わせ）。 2年以上経ってから 安定した動作の 0.2S/0.5S 高精度巻線により、産業ユーザー向けの正確な計量が保証されます。 複数の保護巻線により、系統変動や軽微な短絡障害への迅速な対応が可能になり、 誤トリップもトリップ失敗もゼロです。完全密閉構造により湿気や汚れを効果的に防ぎます。 腐食が発生せず、油漏れや絶縁劣化の問題もないため、その後のメンテナンスの負担が大幅に軽減されます。 60%、過酷な動作条件下での製品の安定性と信頼性を完全に検証します。

LB 6 - 110 kV 外観と設置寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: 現場でデュアル電流比を切り替えるにはどうすればよいですか?

機器の分解は必要ありません。上部オイルの外部コネクタの配線構成のみ コンサベーターは調整が必要です。一次巻線の直列接続は基本比 a/c です。並列接続 結果として、一次電流比 2*a/c が 2 倍になります。機器はデフォルトで並行して出荷されます。ただ従うだけ 機器の絶縁や寿命に影響を与えることなく、迅速にスイッチングできる配線図を示します。

Q2: さまざまな断熱および汚染防止モデルにはどのシナリオが適していますか?

標準タイプ（≧16mm/kV）は1000m以下の環境の良い平野部に適しています。 W公害防止タイプ (≥20mm/kV) は都市および一般的な産業汚染シナリオに適しています。 GYW高地公害防止タイプ (≥25mm/kV) は 4000m 未満の高地地域に適しています。 GYW2 強化タイプ (≧31mm/kV) は極限用に設計されています 海岸の塩水噴霧、重工業汚染、超高地などの環境に耐え、より強力な性能を提供します。 絶縁耐老化性能。

Q3: 屋外変流器のメンテナンスに関する主な考慮事項は何ですか?

まず、高電圧誘導のリスクを回避するために、二次側の開回路動作は厳しく禁止されています。第二に、 密閉構造を任意に分解してはなりません。正常時はメンテナンスフリーで運用可能 条件。第三に、誘電損失と絶縁抵抗は毎年テストする必要があり、データは次のとおりです。 基本的には工場出荷時の値と一致します。第 4 に、オイルレベルは季節ごとにチェックし、適格であることを確認する必要があります。 変圧器オイルは、オイルレベルが低い場合はすぐに追加する必要があります。

製品の利点と概要

ウスネ LB6 シリーズ 110kV/126kV 屋外用変流器は、標準化された設計、安定した性能、 強力な環境適応性により、影響を受けやすいなどの従来の機器の問題点を解決します。 湿気が多く、油が老化しやすく、防汚力が弱い。柔軟な比率と精度の組み合わせにより、 電力網の計測、リレー保護、産業用電力監視などのさまざまなニーズに対応します。高品質なものとして 信頼性の高い中国工場で生産された高電圧機器により、高い信頼性とコストパフォーマンスを提供します。 世界的な電力プロジェクト向けにメンテナンスの手間がかからないソリューションを提供し、電力網企業や企業にとって信頼できるサプライヤーとなっています。 エンジニアリング請負業者。
