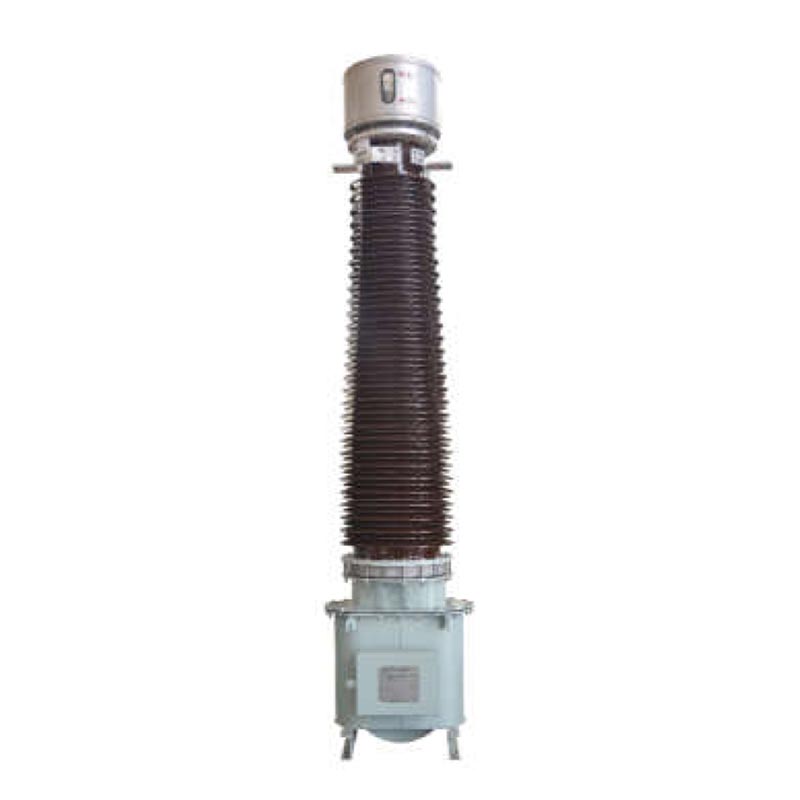

110 kV 変流器

ウスネ LB6-110 kV 変流器は、中高圧電力に対応した屋外用高精度電流検出装置です。 グリッド。モジュール構造と複数グループの二次巻線設計を採用しています。配線方法は次のように調整できます。 上部オイルコンサベータの外部接続プレートにより、要件に合わせて 2 つの電流比を柔軟に切り替えることができます。 さまざまな動作条件における電流検出と故障保護のニーズに対応します。

この製品は GB/T20840.2-2014 国家規格および IEC 国際電気技術規格に準拠しています。それ 標準モデル、高地モデル、耐汚染モデルがあり、優れた測定と保護を提供します 精度。従来の屋外条件と過酷な屋外条件の両方に適しており、屋外の主流のサポート機器です。 国内110kV送配電システム。

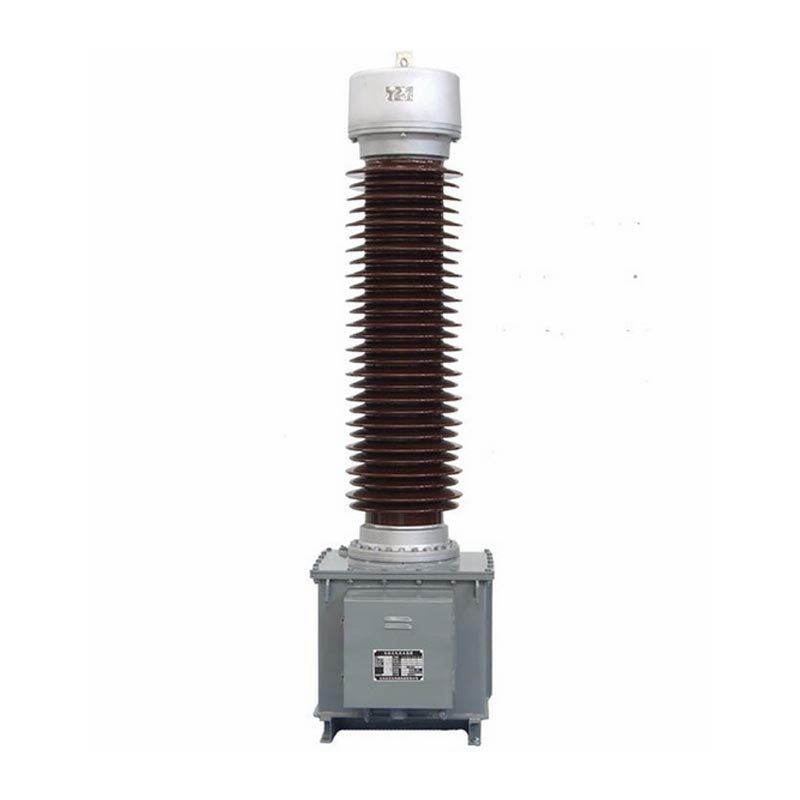

LB6-110kV 容量性変流器

機種説明と適用動作条件

1. 型式コードの意味

完全な製品モデルは LB6-110kV (精度の組み合わせ + 電流比) で、明確で標準化されたセグメント化が施されています。 説明:
- 基本モデル: L は変流器、B は保護レベルあり、6 は設計シリアル番号、110 は定格電圧 110kV、二次汚染防止設計の W2
- 精度クラスの組み合わせ: 0.2/0.5 を含む、P/P/P/0.5 および P/P/0.2 などの複数の巻線の組み合わせをサポート レベル計測巻線と 5P/10P レベル保護巻線、高精度計測と信頼性の高い故障のバランス 保護。
- 電流比仕様: 2*a/c としてマークされ、デュアル電流比スイッチングをサポート、直列接続は a/c、 並列接続は 2*a/c、一次電流は 2×50A ～ 2×1000A をカバー、二次電流は 1A/5A のフル仕様です

2. 適用される動作条件

- 周囲温度: -25℃ ～ +40℃、毎日の最高温度 +30℃の動作条件に適しています。 超低温要件はカスタマイズして交渉することができます。
- 高度: 高度 ≤1000m に適した標準モデル。標高 4000m 以下に適した GYW 高地モデル。
- 環境適応性: 沿面距離は16mm/KVから31mm/KVまで選択可能で、さまざまなシナリオに適しています。 従来の海岸腐食防止、高地での防汚用途が含まれます。

主要な構造的特徴

1.最適化された断熱システム

容量性オイルペーパー絶縁技術を採用しており、高電圧ケーブルペーパーを一次巻線コアに巻き付けています。 多層コンデンサシールド層が特徴で、内側の層は高電圧に接続され、外側の層は 層が接地され、均一な電界分布が得られ、絶縁の安全性が大幅に向上します。 マージン。

2.安心の巻線構造

一次巻線はU字型構造となっています。 2×400A以下の機種は紙巻平角銅線を使用していますが、 2×500A～2×1000Aのモデルは二重半円形アルミチューブを採用しており、強力な電流容量を実現します。の 巻線は 4 つの端子を備えた 2 つのセクションに分割されているため、2 つの電流比を柔軟に切り替えることができます。

3.完全密閉保護設計

金属製の膨張タンクが上部に設置されており、膨張と収縮を自動的に補正します。 温度変化による変圧器の油量を抑え、内外の空気から遮断し、 湿気や油の劣化を防ぎ、機器の寿命を延ばします。

4.便利な設置とメンテナンス

タンクの底部に事前に開けられた吊り上げ穴により、機器の吊り上げが容易になります。複数の接地ボルトにより確実に 機器と二次巻線の信頼性の高い接地。ジャンクションボックスには専用のクランプが装備されています。 標準化された安全な配線。

コア技術パラメータ

1.定格パラメータ

定格使用電圧110kV、最大使用電圧126kV、定格周波数50Hz、極性は減算です。

2.絶縁耐圧レベル

内部絶縁 一次から二次および接地まで 185kV/1 分、二次から接地まで 3kV/1 分。外断熱 乾式試験電圧230kV、湿式試験電圧185kV、高地汚染雷インパルス耐電圧 ピークは560kVに達します。

3.精度性能

0.2/0.5グレードの測光誤差、最小限の位相差、高精度の測光要件を満たします。低複合材 5P/10P 保護レベルのエラーを軽減し、系統故障電流への迅速な対応を可能にします。

4.耐短絡性能

熱安定電流5.3KA～45KA、動的安定電流13KA～115KA、グリッドに耐えることが可能 短絡衝撃に強く、強力な動作安定性を発揮します。

実際のエンジニアリング応用例:

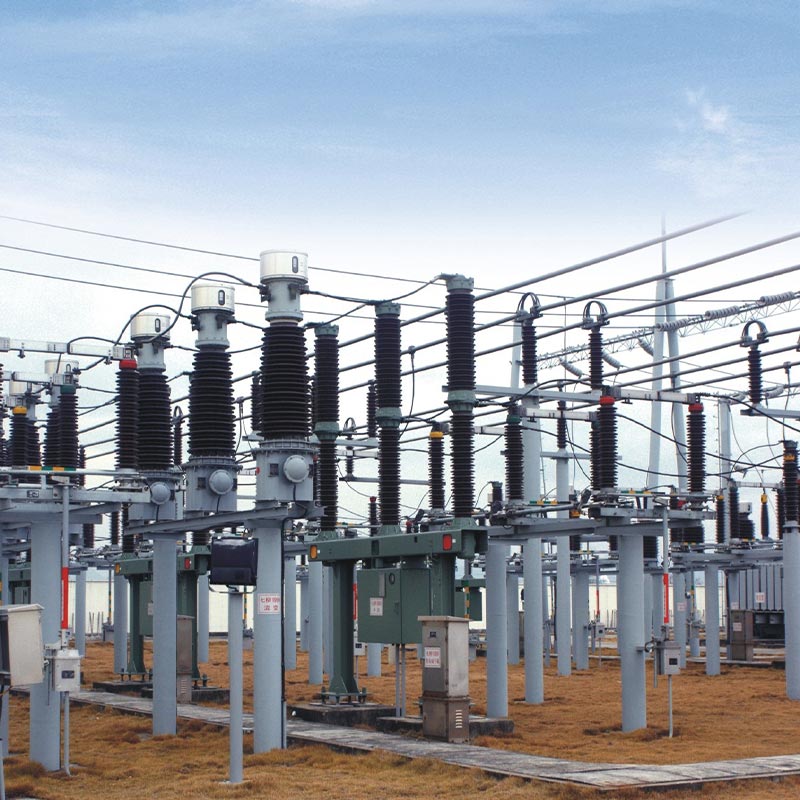

事例：浙江省110kV都市変電所改修プロジェクト

2024 年、浙江省嘉興郊外 110kV 変電所更新プロジェクトには、32 の薄根の一括購入が含まれていました。 LB6-110kV-2×300/5(5P30/5P30/0.5)変流器。負荷の大きい産業集積地に立地 このプロジェクトでは、非常に高い計測精度と保護感度が必要でした。試運転後、 この機器はバス電流データを正確に収集できるため、リアルタイムの負荷監視と迅速な障害トリップが可能になります。 年間の運用データによると、計量誤差は国家基準の制限をはるかに下回っており、保護機能は 動作は正確かつ信頼性が高く、古い機器の計量誤差を完全に解決します。

設置・操作・保守仕様

1.設置前点検

取り付ける前に、磁器ブッシュの損傷、油などの欠陥を取り除くために目視検査が必要です。 漏れ、および銘板パラメータの不一致。エキスパンダーのオイルレベルが周囲温度と一致していることを確認し、 オイルレベルが低い場合は、認定された変圧器オイル (耐電圧 ≥45kV) を追加してください。

2.インストール要件

装置はプロセス全体を通じて垂直に輸送および吊り上げられ、輸送傾斜角が必要です。 ≤15°。吊り上げは底部の吊り上げ穴を通してのみ許可されます。磁器ブッシュとオイルへのストレス 保守者は固く禁止されています。一次端子 P1 における最大水平引張力は ≤2000N であり、かつ P2 では ≤3000N です。動作の安全性を確保するには、機器本体とシールド層を確実に接地する必要があります。

3.運用保守規定

高電圧の危険や機器の損傷を避けるために、動作中は二次巻線が開回路になってはなりません。 完全密閉構造のため、通常の使用状態ではメンテナンスが不要です。の清潔さを確認してください 磁器ブッシュとオイルレベルを四半期ごとに測定します。シールが損傷している場合、または絶縁体が湿っている場合は、ユニットを元の場所に戻してください。 すぐに真空乾燥とオイル交換を行ってください。

4. ストレージ要件

110 kV 変流器は、直射日光や雨を避け、乾燥した換気の良い環境に保管する必要があります。の底 オイルタンクは地上50mm以上の高さに設置し、保管温度は-30℃以上にしてください。後 1 年間の保管期間があるため、絶縁抵抗と誘電損失係数を定期的にテストする必要があります。もし 長期間保管すると塗装が剥がれますので、速やかに再塗装してください。

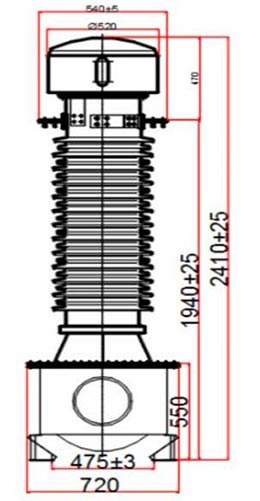

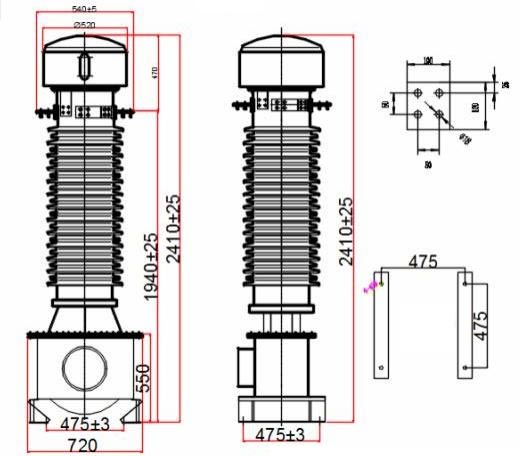

LB 6 - 110 kV 外観と設置寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: LB6-110 kV 変流器のデュアル電流比を切り替えるにはどうすればよいですか?

機器の交換は必要ありません。上部オイルの外部コネクタの配線方法を調整するだけ 保守者: 一次巻線が直列に接続されている場合、ベース電流比は a/c です。に接続すると 並列の場合、電流比 2*a/c の 2 倍になります。操作は簡単で特別な機器を必要とせず、柔軟に対応できます。 さまざまな負荷条件に対応できるため、機器の交換コストを効果的に削減できます。

Q2: 標準モデル、公害防止モデル、高地モデルの違いは何ですか?

3 つのモデルは同じコアの電気的性能を共有しており、特定の用途に合わせて構造が最適化されています。 シナリオ: ① 標準モデルは、沿面距離があり、標高 1000m までの従来の環境に適しています。 16mm/KVの距離。 ② W2 公害防止モデルは、沿岸地域や産業汚染地域に適しています。 20mm/KVの沿面距離と強化された耐食性と耐汚染性。 ③GYW高地モデルは 最大沿面距離 31mm/KV で、最高 4000m の高地エリアに適しており、低空気にも耐えることができます。 圧力や強い紫外線環境。

Q3: 装置を長期間使用する場合の重要な安全上の注意事項は何ですか?

まず、二次巻線は負荷または短絡状態で動作させる必要があります。開回路は固く禁止されています 高電圧による故障や人身事故を防止します。次に、接合部の信頼できる接地を確保します。 ボックスとオイルタンクの底部の接地ボルト、および接地線が静電気を避けるための仕様を満たしていることを確認してください。 電気の蓄積。第三に、通常の動作中に、密閉構造の分解と任意のサンプリングが行われます。 禁止されています。安定した絶縁性能を確保するために、誘電損失と部分放電データを定期的にテストします。

製品の利点とサービス保証

中国の高圧電力機器の専門メーカーおよびサプライヤーとして、ウスネ電機のLB6-110 kV変流器は、標準化された工場生産、国内および国際基準の厳格な遵守という大きな利点を誇っています。 業界標準であり、安定した精度と強力な環境適応性を保証します。そして完全に密閉された、 メンテナンスフリーの設計により、その後の運用コストとメンテナンスコストが大幅に削減されます。同社が提供するのは、 選定・カスタマイズ、技術指導、オンサイト設置、アフターサービスまでワンストップサービス メンテナンス。パラメータはプロジェクトのニーズに応じて最適化でき、安全性と安全性を確実に保証します。 110kV送電網システムの安定稼働。
