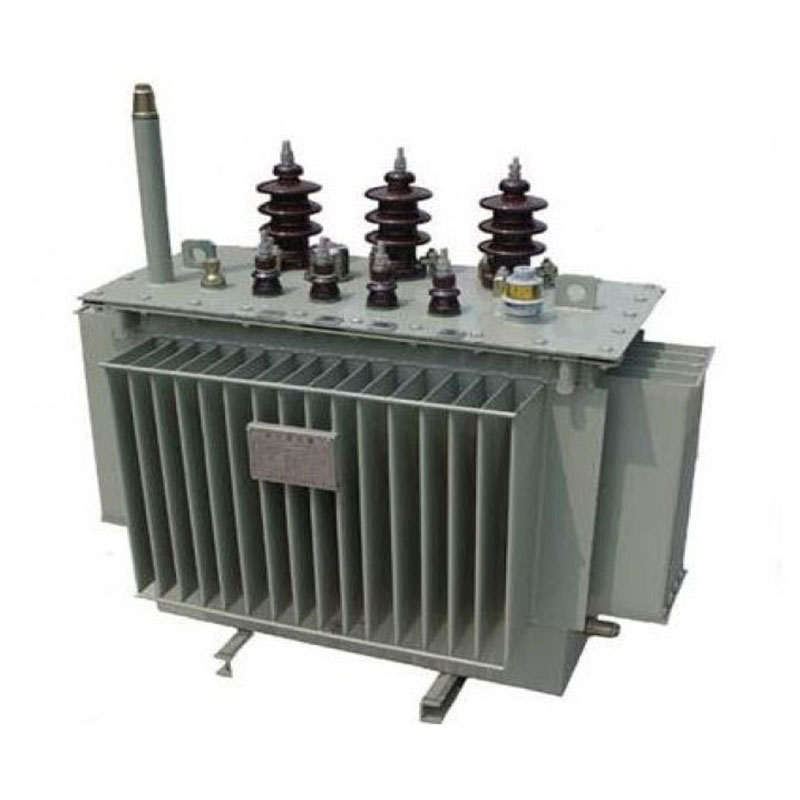

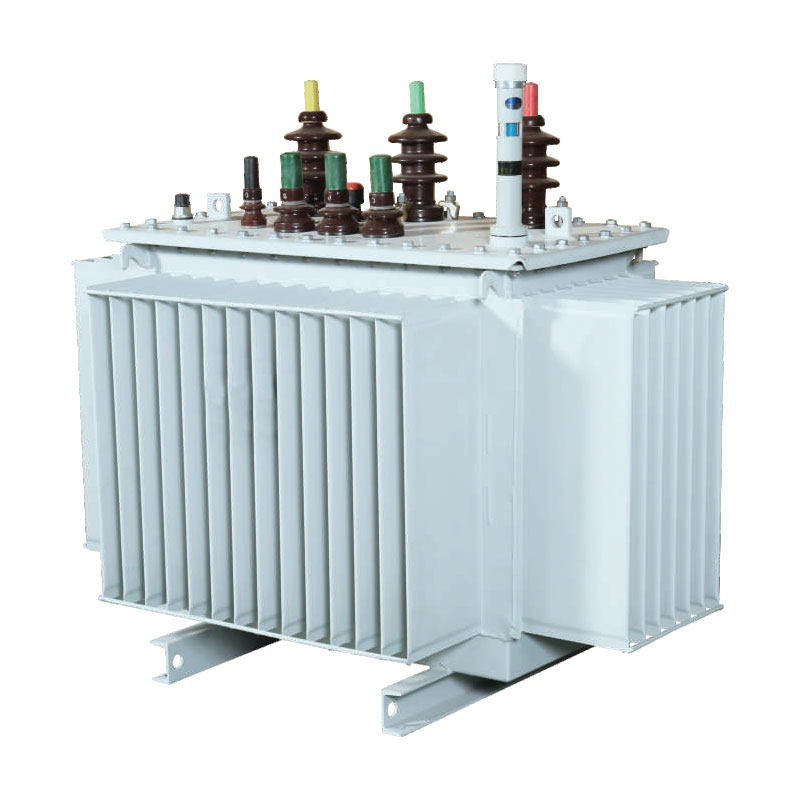

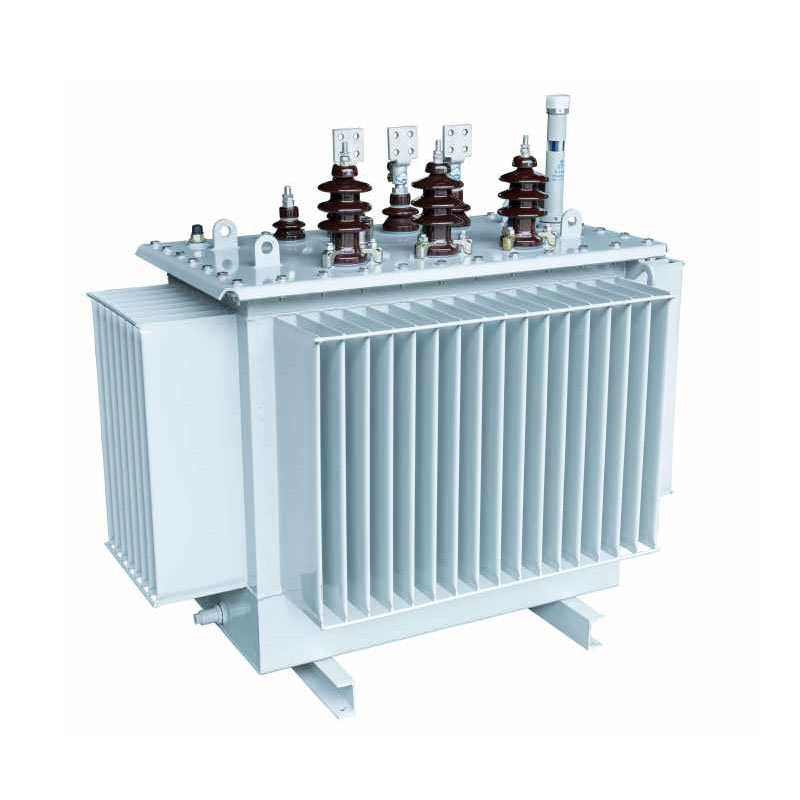

630kVA 油入自冷変圧器

Usune 630kVA 油入自冷変圧器は、浙江省 Usune Electric Co., Ltd. が発売した高性能配電ユニットで、10kV、20kV、36kV などの複数の電圧レベルに対応しています。ギャップレス磁気回路とコンパクトな巻線を特徴とする 3D 巻線コア構造を特徴としており、低損失、低ノイズ、三相バランス、堅牢な短絡耐性などの利点を備えています。 A種絶縁と耐腐食性の波形オイルタンクを採用し、安定した動作と長寿命を実現します。中国の電力業界の高品質メーカーとして、Usune は都市および地方の電力網のアップグレード、産業用および鉱山用の電源、モジュール式またはプレハブ変電所に幅広く適した製品を提供しています。その卓越した省エネ性能により、現代の電力インフラストラクチャに最適な選択肢となっています。

この 630kVA 油入自冷式変圧器は、新世代の高性能配電を代表します。 トランスフォーマー。コアは正三角形構成をベースとした3Dワウンドデザインを採用し、最短距離を確保 空隙ゼロの 3 相すべての磁路は同じ長さであり、コアカラムの断面は 円に近似します。従来の装置と比較して、損失とノイズを効果的に低減し、高精度を実現します。 三相バランスを実現し、第 3 高調波を抑制し、大幅に最適化された電気的性能を提供します。

10kV、20kV、36kVの電圧レベルに対応し、油浸自己冷却方式を採用し、電源不要です。 外部冷却装置により、操作とメンテナンスが容易であり、さまざまな作業への高い適応性を保証します。 条件。都市および地方の送電網、工業および鉱山企業、統合変電所で広く使用されています。 アプリケーション。信頼できる電力機器サプライヤーであるウスネは、成熟したサプライチェーンを背景に、標準化された、 高品質の製品と包括的なサポートサービスを世界中の顧客に提供します。

主要な構造的特徴と技術的利点

1. 高精度・低損失コア

コアは輸入GEORGを使用して加工された高透磁率方向性珪素鋼板で構成されています クロスカット装置と 45° シームレス スプライシング技術により、磁気回路のエアギャップを完全に排除します。の シートは多段階の円形断面に形成され、無負荷時の磁気抵抗を大幅に低減します。 損失や動作音などが発生します。この設計は、三相変圧器などの従来の変圧器に共通する問題を解決します。 不均衡と高い損失を防止し、長期にわたる低消費電力の動作を保証します。

2. 高強度で衝撃に強いコイル構造

高圧巻線は円筒構造を採用しており、低圧巻線は次のいずれかを選択できます。 特定の動作条件に合わせて円筒形およびフォイル構成を選択できます。この設計により磁束が最適化されます 分散し、短絡や雷サージに対する機器の耐性を効果的に強化します。 局所的な過熱を防ぎます。優れた動作安定性と耐干渉性を確保し、 工業用地や屋外送電網などの複雑な環境に適しています。

3. 耐食性・耐久性に優れた波形オイルタンク

タンクは、専用のコルゲートタンク生産ラインを使用して精密冷間圧延鋼板から製造されており、 耐腐食性の表面コーティングが施されており、油にさらされるなどの過酷な条件に耐えることができます。 化学腐食。波形のデザインは、効率的な熱放散と適応的な変形を組み合わせています。 能力;絶縁油の熱膨張と収縮に適応し、完全な空気を維持します。 シールによりオイルの劣化を遅らせ、機器の耐用年数を大幅に延ばします。

4. 安全性の高い絶縁構造

630kVA油入自冷変圧器は、同心高耐圧のA種絶縁構造を採用しています。 低電圧巻線。コイル間絶縁には、ボール紙スリーブと小さなスリーブを組み合わせた複合設計が採用されています。 オイルギャップ - 高い絶縁耐力と優れたシール性能を確保します。この設計により効果的に緩和されます。 漏電、短絡、絶縁破壊などの安全上のリスクを軽減し、24時間連続運転をサポートします。 国家の電力安全基準に準拠しています。

製品タイプ

630kVA Oil Immersed Self Cooled Transformer

省エネと経済効果の分析

630kVA 油入自冷式変圧器は、優れた省エネおよび炭素削減機能を提供します。 標準化された計算式により、年間の電気料金と炭素排出量を正確に計算できます。 企業のエネルギー効率のアップグレードとコスト管理をデータに基づいてサポートします。中心となる式は次のとおりです。

1. 年間電気代の計算式: 年間電気代 (CNY/年) = [無負荷損失 (kW) + 負荷損失 (kW) × (平均) 負荷率)²] × 365 × 24 × 電気料金
2. 年間CO₂排出量の計算式:年間CO₂排出量(kg)=[無負荷損失(kW)+負荷損失(kW)×(平均負荷)] [係数)²] × 365 × 24 × 炭素排出係数 (kg-CO₂/kWh)

従来の時代遅れの変圧器と比較して、この製品は無負荷損失と負荷損失が大幅に低いことが特徴です。 グリーン電力アップグレード政策に沿って電力コストと炭素排出量を削減します。高いものを提供します 長期的な運用と短い投資回収期間の費用対効果に優れ、経済的価値と環境的価値の両方を実現します。

技術的パラメータ

10kV S11シリーズ三相油入配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
100 630/600 1.8 4.0 335 1030×690×860 400×400/4×φ14
50 130 910/870 1.6 410 1045×700×925 400×400/4×φ14
63 150 1090/1040 1.5 460 1075×710×940 400×400/4×φ14
80 180 1310/1250 1.4 490 1080×715×995 400×400/4×φ19
100 200 1580/1500 1.3 550 1110×730×1020 40×400(50)14×019
125 240 1890/1800 1.2 615 1135×740×1035 40×400(50)4×019
160 280 2310/2200 1.1 695 1155×755×1050 550×550/4×φ19
200 340 2730/2600 1 790 1200×770×1075 550×550/4×φ19
250 400 3200/3050 0.9 930 1240×800×1100 550×550/4×φ19
315 480 3830/3650 0.8 1110 1305×840×1120 550×550/4×φ19
400 570 4520/4300 0.7 1290 1390×900×1160 660×660/4×φ19
500 680 5410/5150 0.7 1510 1500×990×1195 660×660/4×φ19
630 810 6200 0.6 4.5 1730 1580×1030×1305 660×660/4×φ19
800 980 7500 0.6 2075 1705×1140×1360 820×820/4×φ19
1000 1150 10300 0.5 2490 1730×1290×1395 820×820/4×φ19
1250 1360 12000 0.4 2960 1780×1320×1480 820×820/4×φ19
1600 1640 14500 0.4 3515 1890×1430×1520 820×820/4×φ19
2000 1940 18300 0.4 5 4880 2050×1360×1840 820×820/4×φ19
2500 2290 21200 0.4 6010 2170×1430×2015 1070×1070/4×φ19

注: 定格容量が 500 kVA 以下の変圧器の場合、表のランプより上の負荷損失は に該当する Dyn11 接続グループ、およびランプより下の負荷損失は Yyn0 接続グループに適用されます。

10kV S13シリーズ三相浸漬配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
80 630/600 1.8 4.0 345 1175×685×925 400×400/4×φ14
50 100 910/870 1.6 430 1190×700×985 400×400/4×φ14
63 110 1090/1040 1.5 500 1210×710×1015 400×400/4×φ14
80 130 1310/1250 1.4 570 1240×730×1080 400×400/4×φ19
100 150 1580/1500 1.3 590 1255×730×1095 400×400(550)4×Q19
125 170 1890/1800 1.2 675 1300×740×1255 400×400(50)4×Q19
160 200 2310/2200 1.1 755 1330×760×1275 550×550/4×φ19
200 240 2730/2600 1 870 1360×770×1300 550×550/4×φ19
250 290 3200/3050 0.9 1035 1390×800×1340 550×550/4×φ19
315 340 3830/3650 0.8 1200 1440×820×1375 550×550/4×φ19
400 410 4520/4300 0.7 1390 1470×830×1415 660×660/4×φ19
500 480 5410/5150 0.7 1590 1545×950×1445 660×660/4×φ19
630 570 6200 0.6 4.5 1950 1650×1000×1565 660×660/4×φ19
800 700 7500 0.6 2375 1975×1060×1690 820×820/4×φ19
1000 830 10300 0.5 2685 2160×1240×1725 820×820/4×φ19
1250 970 12000 0.4 3110 2200×1260×1820 820×820/4×φ19
1600 1170 14500 0.4 3800 2260×1320×1890 820×820/4×φ19
2000 1550 18300 0.4 5 5005 2540×1290×2225 820×820/4×φ19
2500 1830 21200 0.4 6310 2625×1360×2395 1070×1070/4×φ19

10kV S14シリーズ三相油入配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
80 505/480 1.8 4.0 390 1210×705×935 400×400/4×φ14
50 100 730/695 1.6 495 1255×715×1020 400×400/4×φ14
63 110 870/830 1.5 540 1240×725×1045 400×400/4×φ14
80 130 1050/1000 1.4 620 1270×740×1105 400×400/4×φ19
100 150 1265/1200 1.3 685 1295×750×1120 40×40(550)14×019
125 170 1510/1440 1.2 775 1345×760×1285 40×400(550)14×019
160 200 1850/1760 1.1 890 1360×780×1325 550×550/4×φ19
200 240 2185/2080 1 1005 1415×790×1340 550×550/4×φ19
250 290 2560/2440 0.9 1130 1450×810×1360 550×550/4×φ19
315 340 3065/2920 0.8 1320 1495×830×1410 550×550/4×φ19
400 410 3615/3440 0.7 1445 1510×840×1435 660×660/4×φ19
500 480 4330/4120 0.7 1735 1555×855×1495 660×660/4×φ19
630 570 4960 0.6 4.5 2080 1655×905×1610 660×660/4×φ19
800 700 6000 0.6 2465 1960×910×1725 820×820/4×φ19
1000 830 8240 0.5 2755 2060×1210×1765 820×820/4×φ19
1250 970 9600 0.4 3480 1590×1120×1940 820×820/4×φ19
1600 1170 11600 0.4 4110 1670×1180×1770 820×820/4×φ19
2000 1550 14640 0.4 5 5610 2240×1140×2495 820×820/4×φ19
2500 1830 16960 0.4 6735 2315×1210×2670 1070×1070/4×φ19

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

Project ReferenceProject Reference

Cas-space Rocket Launch ProjectCas-space Rocket Launch Project

試験報告書

Test ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest Report

実際の応用例

1. 都市と地方の送電網整備プロジェクト

浙江省の農村部の送電網アップグレードプロジェクトでは、老朽化し​​て損失の大きい機器が一括して交換されました。アドレス指定 重大な負荷変動、三相アンバランス、過剰な高調波などの問題が発生する場合、 製品 - 電圧の安定化とバランスのための 3D 巻線コアの利点を活用 - 根本的に改善されました 電源の品質。現場での測定では、ユニットあたりの無負荷損失が 30% 以上減少し、ユニットあたりの無負荷損失が 40% 減少したことが示されました。 配電エリアの電源障害率。このユニットは複雑な田舎での運用に最適です。 状況を改善し、エネルギー効率の高い送電網のアップグレードを促進します。

2. 大型トラック充電ステーションプロジェクト

蘇州の大型トラック充電ステーションでは、この変圧器モデルを複数台配備してサポートを行っています。 頻繁な装入杭の起動・停止や急激な負荷変動を伴う作業。優れた熱量で 放熱性能 (油浸自己冷却) により、トランスは安定した制御可能なコイルを維持します。 過熱に関連したトリップのない全負荷動作時の温度。これにより、24 時間中断のない稼働が保証されます ステーションの運用により、メンテナンスとダウンタイムに関連するコストが効果的に削減されます。

よくある質問

Q1: 薄根 630kVA 油入自冷式と互換性のある電圧レベルとアプリケーション シナリオ 変圧器?

この製品は、主流の高電圧定格 (10kV、20kV、および 36kV) をすべてサポートしており、さまざまな用途に適しています。 都市および地方の電力網のアップグレード、産業および鉱山の配電、充電ステーション、 プレハブまたはモジュール式の変電所。屋外での使用に適したファンレスの油浸式自己冷却設計を採用しています。 インストール;極端な温度、ほこり、軽度の腐食に耐性があり、優れた適応性を備えています。 さまざまな使用条件に対応します。

Q2: この変圧器の具体的な省エネ効果とコスト削減効果は何ですか?

この製品の主な省エネ機能は、磁気を大幅に低減する 3D ギャップレス巻線コア構造です。 高調波損失と熱関連損失を効果的に低減しながら、回路損失、無負荷損失、および負荷損失を低減します。基準以下 動作条件に応じて、従来の装置と比較して全体のエネルギー消費量を 20% ~ 30% 削減します。 同じ容量です。これにより、年間の電気料金の大幅な節約と二酸化炭素排出量の削減につながります。 グリーンエネルギー政策により、優れた長期的な経済的利益をもたらします。

Q3: 設備の耐用年数や日常の運用・保守(O&M)に関してどのようなメリットがありますか?

この装置は空気隔離された波形オイルタンクとクラス A 防食断熱材を使用しています。 オイルとユニット自体の劣化を大幅に遅らせ、標準よりも長い耐用年数を実現します。 トランスフォーマー。故障率が低く、衝撃や干渉にも強いです。定期的なメンテナンス オイルレベルと絶縁状態を定期的にチェックするだけで済むため、O&M がシンプルでコスト効率が高く、理想的です。 長期にわたる中断のない運用が必要なシナリオ向け。
