2500KVA 液浸配電変圧器
  • 2500KVA 液浸配電変圧器2500KVA 液浸配電変圧器
  • 2500KVA 液浸配電変圧器2500KVA 液浸配電変圧器
  • 2500KVA 液浸配電変圧器2500KVA 液浸配電変圧器

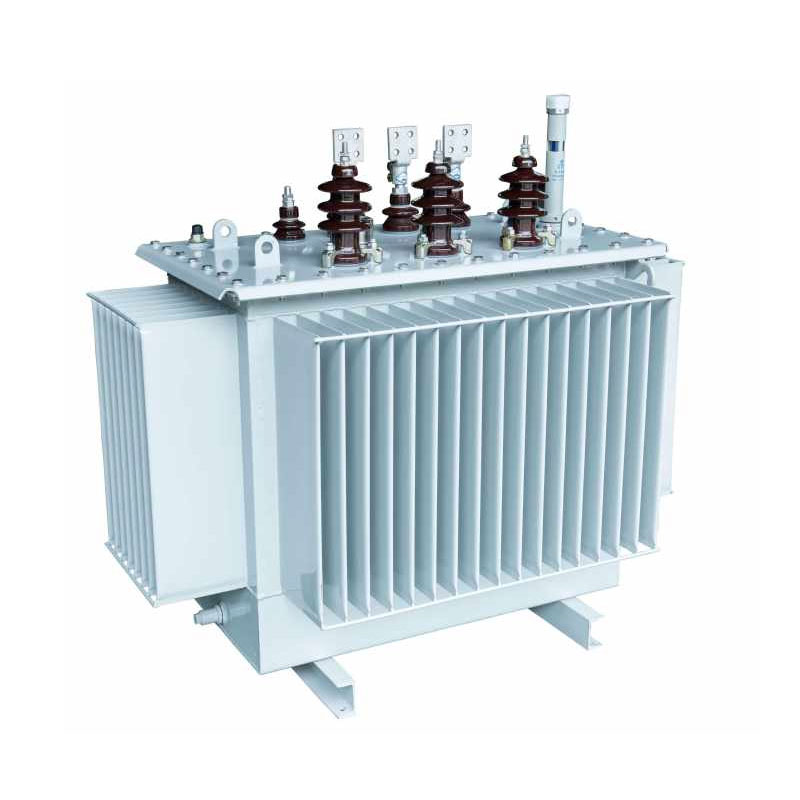

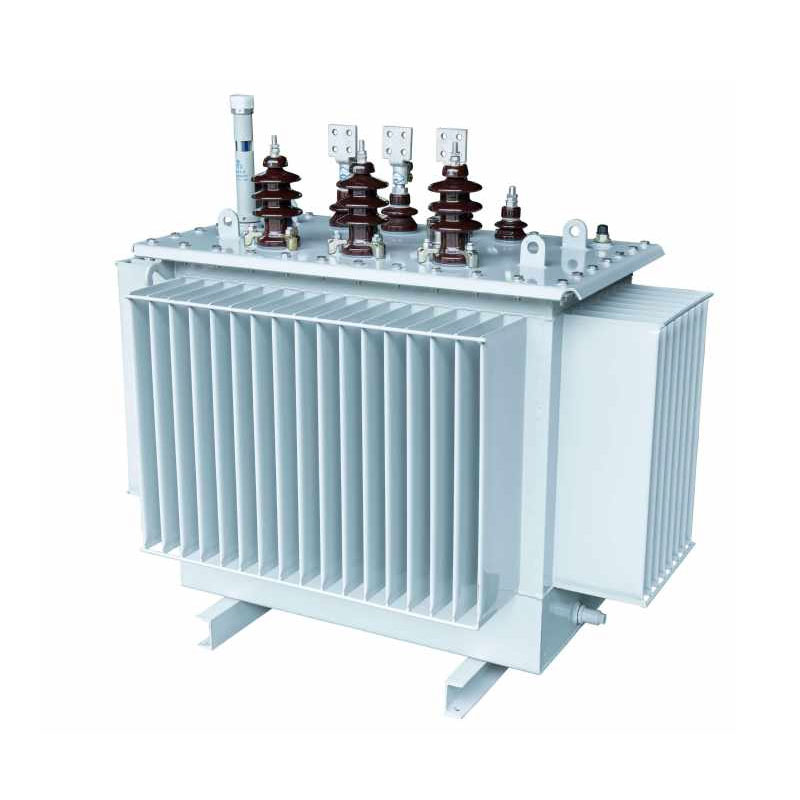

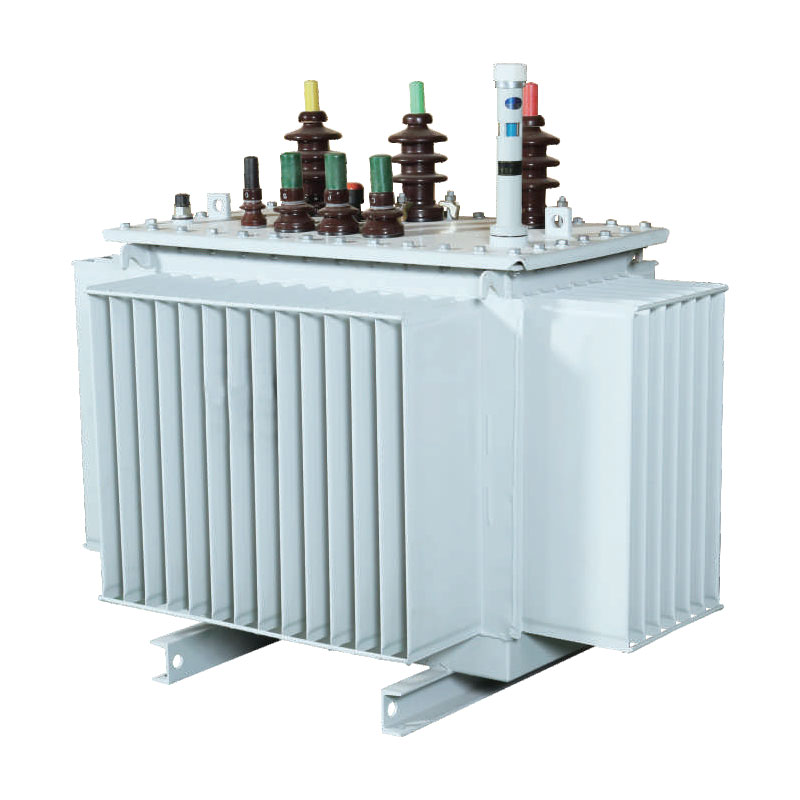

2500KVA 液浸配電変圧器

Usune 2500kVA 液浸配電変圧器は、10kV、20kV、および 36kV の電圧定格をカバーし、浙江省 Usune Electric が発売した新世代の高性能配電機器を代表します。これらのユニットは、ギャップのない磁気回路と、3 相すべての等しい最小化された磁路長を特徴とする 3D 巻線コア構造を備えています。コアリムの断面は円形に近づき、高損失、過度のノイズ、三相の不均衡、第 3 高調波成分の増加など、従来の変圧器に見られる一般的な問題に効果的に対処します。専門的な輸入生産ラインと厳格な品質管理システムに支えられたこの機器は、堅牢な短絡耐性、優れた環境適応性、遅い絶縁油劣化、および長寿命を提供します。

10kV、20kV、および 36kV 高圧配電アプリケーション向けに最適化された Usune 2500kVA 液浸配電 トランスは従来のスタックコアモデルとは異なり、正三角形の3D巻線コア構造を採用しています。 その結果、より効率的な磁気回路システムが実現します。ギャップレス磁気回路と同等の磁気回路を実現する設計です。 3 相すべての経路長を最小限に抑え、無負荷損失と動作ノイズを大幅に低減しながら、 高精度三相バランスと第3高調波抑制。成熟した油浸断熱材との組み合わせ テクノロジーと工業グレードの防食設計により、変圧器は複雑な動作条件に適応し、完全に 最新のスマートグリッドの標準化要件を満たします。

これらの変圧器は業界標準に厳密に従って製造およびテストされており、電力網のアップグレードに適しています。 都市部や農村部での電力供給だけでなく、工業および鉱山企業への電力供給も可能です。シームレスに統合されます 変圧器とプレハブ変電所を組み合わせ、強力なアプリケーションの多用途性と高い運用性を提供します。 安定性。

主要な構造的特徴と技術的利点

1. 最適化されたコア構造:低損失、低ノイズ

コアには高透磁率、低ヒステリシスの方向性珪素鋼板を採用しています。これらは精密にカットされています ドイツのGEORGクロスカット装置を使用し、45°のシームレスジョイントプロセスで組み立てられています。シートは次のように積み重ねられます 多段階の円形断面を形成し、磁気漏れとエアギャップ損失を完全に排除します。これ 無負荷時の消費電力と動作ノイズを効果的に低減し、磁気回路の長期安定性を確保し、 一貫したパフォーマンス。

2. 耐短絡性に優れた高強度コイル設計

2500kVA 液浸配電変圧器は、差別化されたコイル構成を特徴としています。 コイルは円筒構造を採用、低圧コイルは円筒形とフォイル形の選択が可能 構造物。この設計により、機器の短絡衝撃や機械的耐性が大幅に向上します。 安定性を高め、突然のグリッド短絡によるコイルの変形や損傷を効果的に防ぎます。さらに、それは 磁界分布を最適化し、より効率的な磁気回路動作とより高い全体出力を確保します。 伝達効率。

3. 高い耐久性と汎用性を備えた工業用タンク

タンクは高精度の冷間圧延鋼板で作られ、特殊な GEORG 波形で製造されています。 タンク生産ライン。表面は油に強い石油化学グレードの防錆コーティングで仕上げられており、 化学物質や酸化に強いため、過酷な産業環境や屋外の動作条件に適しています。の 波形構造により、熱膨張と収縮に対応しながら効率的な放熱を実現します。 運転中の絶縁油の付着。完全に密閉された設計により、ユニットが空気から隔離され、速度が大幅に低下します。 絶縁油の劣化を防ぎ、機器の全体的な耐用年数を延ばします。

4. 安全・安定動作を保証するA種絶縁構造

この機器は、同心円状の高電圧および低電圧コイル配置によるクラス A 絶縁システムを採用しています。の コイル間ギャップは、板紙スリーブと小さなオイルギャップバリアを組み合わせた構造を採用しています。この層状の 絶縁設計により電界ストレスが均等に分散され、全体の絶縁強度が効果的に強化されます。 絶縁破壊や放電不良を防止し、両定格下での安全な長期使用を保証します。 および部分負荷条件。

製品タイプ

2500KVA Liquid Immersed Distribution Transformers

省エネと経済効果

薄根 2500kVA 液浸配電変圧器は、大幅な省エネの利点を効果的に提供します。 企業の運用コストと炭素排出量の両方を削減します。以下のコア利益の計算式により、 経済的および環境的価値を正確に定量化するには:

1.年間電気代計算式: 年間電気代(CNY/年) = [無負荷損失(kW) + 負荷損失(kW) × (平均) 負荷率)²] × 365 日 × 24 時間 × 電気料金
2.炭素排出量計算式:年間CO₂排出量=[無負荷損失(kW)+負荷損失(kW)×(平均負荷率)²]×365 日 × 24 時間 × 炭素排出係数 (kg-CO₂/kWh)

同容量の従来の変圧器と比較して、この製品は無負荷損失および負荷損失が低いことが特徴です。 「デュアルカーボン」に沿って、長期稼働により継続的に電気代を削減し、炭素排出量を削減します。 優れた経済的および環境的利点をもたらしながら、政策と企業のグリーン生産基準を実現します。

技術的パラメータ

10kV S11シリーズ三相油入配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
100 630/600 1.8 4.0 335 1030×690×860 400×400/4×φ14
50 130 910/870 1.6 410 1045×700×925 400×400/4×φ14
63 150 1090/1040 1.5 460 1075×710×940 400×400/4×φ14
80 180 1310/1250 1.4 490 1080×715×995 400×400/4×φ19
100 200 1580/1500 1.3 550 1110×730×1020 40×400(50)14×019
125 240 1890/1800 1.2 615 1135×740×1035 40×400(50)4×019
160 280 2310/2200 1.1 695 1155×755×1050 550×550/4×φ19
200 340 2730/2600 1 790 1200×770×1075 550×550/4×φ19
250 400 3200/3050 0.9 930 1240×800×1100 550×550/4×φ19
315 480 3830/3650 0.8 1110 1305×840×1120 550×550/4×φ19
400 570 4520/4300 0.7 1290 1390×900×1160 660×660/4×φ19
500 680 5410/5150 0.7 1510 1500×990×1195 660×660/4×φ19
630 810 6200 0.6 4.5 1730 1580×1030×1305 660×660/4×φ19
800 980 7500 0.6 2075 1705×1140×1360 820×820/4×φ19
1000 1150 10300 0.5 2490 1730×1290×1395 820×820/4×φ19
1250 1360 12000 0.4 2960 1780×1320×1480 820×820/4×φ19
1600 1640 14500 0.4 3515 1890×1430×1520 820×820/4×φ19
2000 1940 18300 0.4 5 4880 2050×1360×1840 820×820/4×φ19
2500 2290 21200 0.4 6010 2170×1430×2015 1070×1070/4×φ19

注: 定格容量が 500 kVA 以下の変圧器の場合、表のランプより上の負荷損失は に該当する Dyn11 接続グループ、およびランプより下の負荷損失は Yyn0 接続グループに適用されます。

10kV S13シリーズ三相浸漬配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
80 630/600 1.8 4.0 345 1175×685×925 400×400/4×φ14
50 100 910/870 1.6 430 1190×700×985 400×400/4×φ14
63 110 1090/1040 1.5 500 1210×710×1015 400×400/4×φ14
80 130 1310/1250 1.4 570 1240×730×1080 400×400/4×φ19
100 150 1580/1500 1.3 590 1255×730×1095 400×400(550)4×Q19
125 170 1890/1800 1.2 675 1300×740×1255 400×400(50)4×Q19
160 200 2310/2200 1.1 755 1330×760×1275 550×550/4×φ19
200 240 2730/2600 1 870 1360×770×1300 550×550/4×φ19
250 290 3200/3050 0.9 1035 1390×800×1340 550×550/4×φ19
315 340 3830/3650 0.8 1200 1440×820×1375 550×550/4×φ19
400 410 4520/4300 0.7 1390 1470×830×1415 660×660/4×φ19
500 480 5410/5150 0.7 1590 1545×950×1445 660×660/4×φ19
630 570 6200 0.6 4.5 1950 1650×1000×1565 660×660/4×φ19
800 700 7500 0.6 2375 1975×1060×1690 820×820/4×φ19
1000 830 10300 0.5 2685 2160×1240×1725 820×820/4×φ19
1250 970 12000 0.4 3110 2200×1260×1820 820×820/4×φ19
1600 1170 14500 0.4 3800 2260×1320×1890 820×820/4×φ19
2000 1550 18300 0.4 5 5005 2540×1290×2225 820×820/4×φ19
2500 1830 21200 0.4 6310 2625×1360×2395 1070×1070/4×φ19

10kV S14シリーズ三相油入配電変圧器

公称容量(kVA) 高圧 (kV) 高電圧取出範囲 LV(kV) ベクトルグループ 無負荷損失(kW) 負荷損失(kW) 無負荷電流(%) インピーダンス (%) 総重量(kg) 長さ×幅×高さ (mm) 取付中心・取付穴(mm)
30 6
6.3
10
10.5
11
±5%
±2×2.5%
0.4 Yyn0
ダイナ11
80 505/480 1.8 4.0 390 1210×705×935 400×400/4×φ14
50 100 730/695 1.6 495 1255×715×1020 400×400/4×φ14
63 110 870/830 1.5 540 1240×725×1045 400×400/4×φ14
80 130 1050/1000 1.4 620 1270×740×1105 400×400/4×φ19
100 150 1265/1200 1.3 685 1295×750×1120 40×40(550)14×019
125 170 1510/1440 1.2 775 1345×760×1285 40×400(550)14×019
160 200 1850/1760 1.1 890 1360×780×1325 550×550/4×φ19
200 240 2185/2080 1 1005 1415×790×1340 550×550/4×φ19
250 290 2560/2440 0.9 1130 1450×810×1360 550×550/4×φ19
315 340 3065/2920 0.8 1320 1495×830×1410 550×550/4×φ19
400 410 3615/3440 0.7 1445 1510×840×1435 660×660/4×φ19
500 480 4330/4120 0.7 1735 1555×855×1495 660×660/4×φ19
630 570 4960 0.6 4.5 2080 1655×905×1610 660×660/4×φ19
800 700 6000 0.6 2465 1960×910×1725 820×820/4×φ19
1000 830 8240 0.5 2755 2060×1210×1765 820×820/4×φ19
1250 970 9600 0.4 3480 1590×1120×1940 820×820/4×φ19
1600 1170 11600 0.4 4110 1670×1180×1770 820×820/4×φ19
2000 1550 14640 0.4 5 5610 2240×1140×2495 820×820/4×φ19
2500 1830 16960 0.4 6735 2315×1210×2670 1070×1070/4×φ19

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

Project ReferenceProject Reference

Cas-space Rocket Launch ProjectCas-space Rocket Launch Project

試験報告書

Test ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest Report

実際の応用例

2025 年に、8 台の Usune 2500kVA 10kV 液浸配電変圧器が主要な地域に導入されることに成功しました。 山東省寿光市の都市と農村のグリッド改修プロジェクト。これらのユニットは現代の農業用温室に電力を供給します。 工業団地、住宅地 - 機器の安定性、エネルギーに関する厳格な基準が要求される用途 効率性と環境適応性。

試運転後、プレハブ変電所ユニットは年間を通じて故障することなく安定して稼働しました。 測定された動作ノイズは 55dB 未満を維持し、三相アンバランスは 1% 未満で、第 3 高調波の抑制を実現しました。 パフォーマンスは素晴らしかったです。置き換えられた従来の変圧器と比較して、このプロジェクトでは 17.8% の削減を達成しました。 合計損失が発生し、年間電気料金が 260,000 人民元以上節約されました。完全密閉タンク設計でトラブルを解消 絶縁油の劣化と漏れに関するもの。年間故障ゼロの実績により、製品の安定性が完全に証明されています 都市部と農村部の送電網環境における省エネの利点。

よくある質問

Q1: ウスネ 2500kVA 液浸配電変圧器の電圧レベルとアプリケーション シナリオは何ですか? サポート?

この製品ラインは 10kV、20kV、36kV の中電圧レベルをカバーしており、都市部から農村部までの送電網に適しています。 改修、工業および鉱山企業、商業公園、住宅用電源のシナリオ。 複合変圧器とプレハブ変電所に特化した最適化が実装されており、 屋外環境、過酷な産業条件、および コンパクトな都市型物流拠点。

Q2: 同じ容量の従来の変圧器と比較したこの製品の主要な利点は何ですか?

主要な利点は 3 つあります。 まず、ギャップのない 3 次元巻きコア構造を採用しており、その結果、 損失とノイズが低くなり、よりバランスの取れた安定した三相電源が得られます。次に、最適化されたコイルと タンク構造は優れた短絡耐性と耐腐食性を備えているため、機器の故障率が低くなります。 第三に、完全に密閉され、空気から隔離された設計により、絶縁油の劣化が遅くなり、耐用年数が大幅に延長されます。 従来の装置と比較して 20% コストを削減し、長期的な運用コストとメンテナンスコストを削減します。

Q3: 2500kVA 液浸配電変圧器の省エネと炭素削減のメリットはどうですか 実際の運用で実証されたのか?

この製品は、最適化された磁気回路と構造設計により、ソースでの動作損失を最小限に抑えます。 測定された無負荷損失と負荷損失は、国家基準を満たす従来の機器のそれを上回っています。に基づいて 標準化されたエネルギー消費量と炭素排出量の計算式により、長期稼働により一貫して電力量が削減されます。 企業にとってのコスト。さらに、エネルギー損失の削減により、電源側の炭素排出量が直接削減され、 グリッドプロジェクトと製造企業のグリーンで低炭素なアップグレードを促進し、それによって両方を実現します。 経済的および環境的価値。
