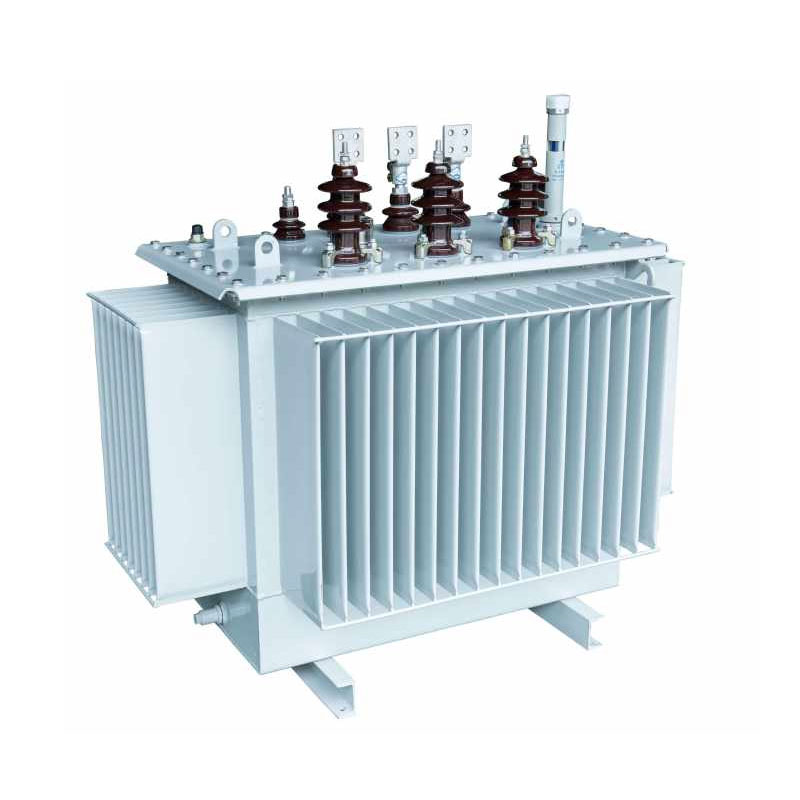

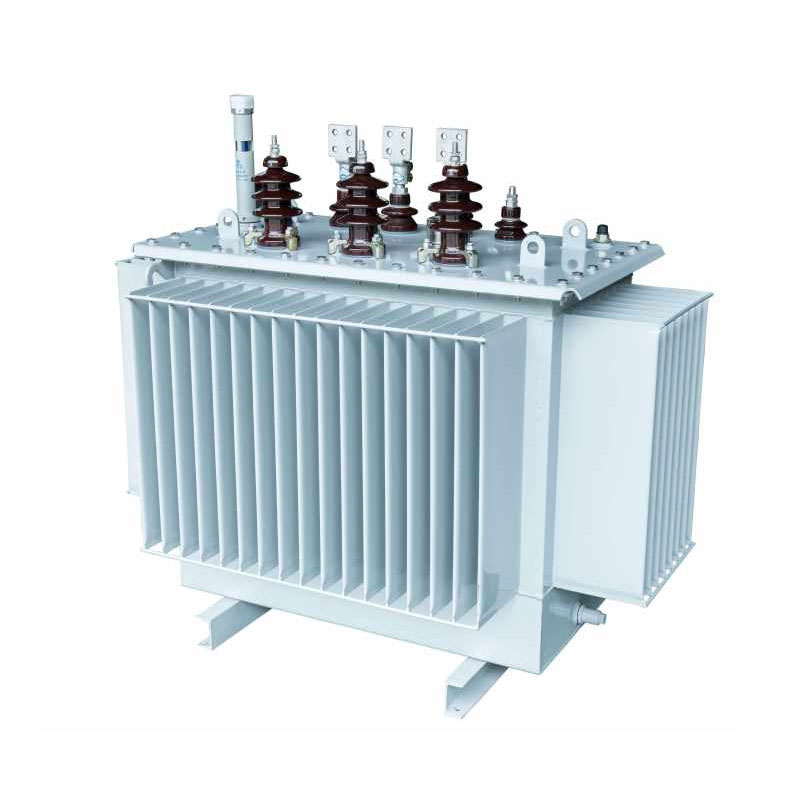

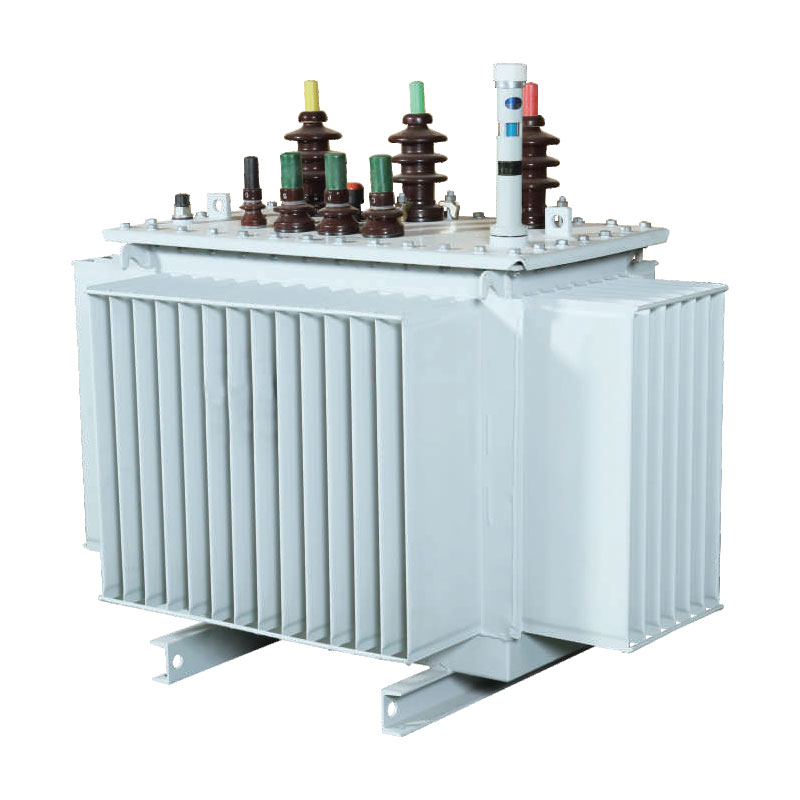

1600KVA 油入配電変圧器

Usune 1600kVA 油浸配電変圧器は、従来の変圧器で見られる一般的な問題に対処するために最適化されています。 変圧器には、高損失、過度のノイズ、三相不均衡、環境適応性の低さなどがあります。核心 正三角形を形成する 3D 創傷レイアウトを利用します。磁気回路はギャップレスで、3つの等しい長さです。 距離が最小限に抑えられた磁路。コアコラムの断面形状が大幅に円形に近づき、 透磁効率を高め、無負荷損失と動作騒音を根本的に低減し、高精度を実現します。 三相バランスをとり、高調波干渉を軽減します。

10kV、20kV、36kV の電圧アプリケーションに適したこの製品は、標準化された設備で精密に製造されています。 そして厳格で包括的なテストを受けています。安定した性能、強力な過負荷耐性、高い特性を備えています。 運用上の安全性が高く、プレハブまたはモジュラー変電所との統合に理想的な選択肢となっており、 最新のスマート グリッド アップグレードのためのソリューション。

主要な構造的特徴

1. コアシステム

コアには西輸入の高透磁率、低損失の方向性珪素鋼板を使用しています。 ドイツの Georg 横切断装置と 45° シームレス スプライシング技術。珪素鋼板が形成される 多段の円形断面構造を採用し、磁気回路のエアギャップを完全に排除し、 漏れ磁束損失を低減し、動作ノイズと無負荷電力消費を効果的に低減します。全体の核心 構造がコンパクトで安定しており、高い磁気飽和耐性を備えているため、長期にわたるスムーズな機器の使用が保証されます。 操作。

2. 巻線構造

1600kVA 油浸配電変圧器は、差別化された巻線設計を採用しています。 円筒構造を特徴とし、低圧巻線は円筒形とフォイル形の両方をサポートします。 構成。この設計により、短絡や雷に対する機器の耐性が大幅に向上します。 サージ電流によるコイルの変形や損傷を防ぎます。高音部と高音部を同心円状に配置 低電圧コイルは磁気回路の分布を最適化し、より均一な電力伝達と 全体的な業務効率を包括的に向上させます。

3. タンクの構造

このタンクは、専用のコルゲートタンク生産ラインを使用して高精度冷間圧延鋼から製造されています。 表面は石油化学グレードの防食コーティングで仕上げられており、油や汚れに対する長期的な耐性を備えています。 化学浸食が少ないため、さまざまな過酷な産業環境に適しています。波形構造は次のような役割を果たします。 二重の目的: 効率的な熱放散を促進し、全負荷動作時の温度上昇を安定させます。 変圧器油の熱膨張と収縮にも対応します。完全密閉構造 ユニットを空気から隔離し、絶縁油の劣化を遅らせ、機器の寿命を大幅に延長します。 耐用年数。

4. 絶縁構造

本機は、高い絶縁耐力と優れた特性を特徴とするA種絶縁方式を採用しています。 高温耐性。高圧コイルと低圧コイルを同心円状に配置することで、コイル間ギャップを 紙管の外装と小さなオイルギャップを組み合わせた複合構造を採用し、内部の最適化を実現 断熱レイアウトを変更し、断熱の「デッドゾーン」を排除します。これにより、耐電圧能力が効果的に向上し、 絶縁安定性により、絶縁破壊や放電不良を防止し、安全・安心を確保します。 長期運用。

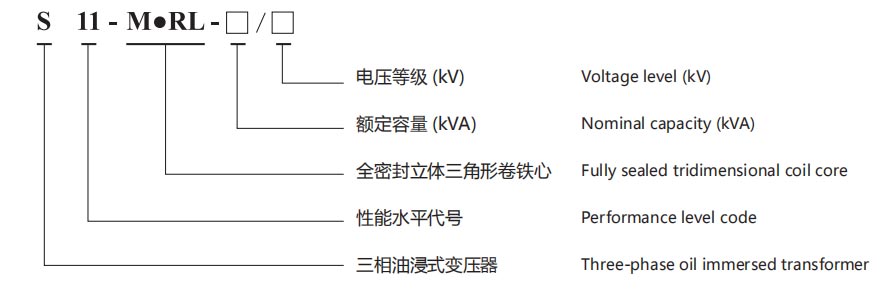

製品タイプ

経済効果と省エネ・排出削減

薄根 1600kVA 油入配電変圧器は、優れた省エネ性能を発揮し、ユーザーの年間電気料金と二酸化炭素排出量を大幅に削減します。次の主要な公式により、機器の運用価値を正確に定量化できます。
1. 年間電気料金の計算式: 年間料金 (人民元/年) = [無負荷損失 (kW) + 負荷損失 (kW) × (平均負荷率)²] × 365 日 × 24 時間 × 電気料金
2. 炭素排出量の計算式：年間CO₂排出量＝[無負荷損失(kW)＋負荷損失(kW)×(平均負荷率)²]×365日×24時間×炭素排出係数(kg-CO₂/kWh)
同じ仕様の従来の変圧器と比較して、この製品は無負荷および負荷損失が低いことが特徴です。平均負荷率 60% の一般的な産業用動作条件下では、このユニットは大幅な電力節約を実現し、企業のエネルギーコストを直接削減し、炭素排出量を削減します。これは「デュアル カーボン」ポリシー要件に準拠しており、ユーザーに経済的価値と環境的価値の両方を生み出します。

技術的パラメータ

10kV S11シリーズ三相油入配電変圧器

注: 定格容量が 500 kVA 以下の変圧器の場合、表のランプより上の負荷損失は に該当する Dyn11 接続グループ、およびランプより下の負荷損失は Yyn0 接続グループに適用されます。

10kV S13シリーズ三相浸漬配電変圧器

10kV S14シリーズ三相油入配電変圧器

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の応用例

電力機器のプロフェッショナルとして信頼されるウスネの1600kVA 10kV油入配電変圧器は、 広東省陸豊市東海鎮の都市と農村のグリッド改修プロジェクトへの導入に成功しました。インストール 電力容量不足と不安定な供給に関する地域の問題を効果的に解決しました。

アップグレード前は、この地域の従来の配電設備には十分な容量がありませんでした。夏のピーク時に 需要が減少すると、電圧降下や過負荷によるトリップなどの問題が頻繁に発生し、家庭用電力に深刻な影響を及ぼしました。 小規模および零細企業の使用と運営。 2026 年、地方電力供給局は送電網のアップグレードを開始しました。 プロジェクト。製品の性能、省エネ性能、運用性などを多面的に比較した結果、 安定性を重視し、薄根製の高効率油入配電変圧器を採用しました。

このプロジェクトではプレハブ変電所設置モデルを利用しました。試運転が完了すると、この装置の特徴は次のとおりです。 低損失、低ノイズ、優れた三相バランスにより、この地域の電力供給のボトルネックが効果的に解消されました。 夏季の高温高負荷条件でも異音や高調波がなく安定して動作します。 干渉。測定データは、機器損失が標準の変圧器の損失よりもはるかに低いことを示しています。 国家ベンチマーク。年間の送電網の電力コストは 18% 以上低下し、それに伴って炭素排出量も削減されました。 この安定した電力供給により、住民への信頼できる電力と、地元での加工のための継続的な生産が保証されます。 企業の協力を得て、このプロジェクトを広東省東部の省エネ送電網改修のベンチマークとして確立しました。

よくある質問

Q1: 薄根 1600kVA 油入配電変圧器はどのようなシナリオに適していますか?

この製品ラインは 10kV、20kV、36kV の電圧レベルをカバーしており、優れた適応性を備えています。それは主に 都市部と農村部の送電網のアップグレード、工業および鉱業企業の配電、および地域での展開に使用されます。 化学工場や食品加工工場などの過酷な産業環境。プレハブにも対応しています エンクロージャや複合変電所に対応し、トンネルエンジニアリングなどのシナリオでの高電力供給需要に対応します。 プロジェクトや大規模な商業施設。

Q2: 従来の製品と比較したこのトランスの主な利点は何ですか?

同じ容量の従来の変圧器と比較して、この製品には 4 つの重要な利点があります。 ギャップレス磁気回路を備えた巻線コア設計により、損失が低減され、ノイズが低減されます。 2 番目に、最適化された コイルと絶縁構造により、優れた短絡耐性と操作の安全性が向上します。第三に、 工業用グレードの耐食性波形オイルタンクは、過酷な動作条件に適しており、 より長い耐用年数。 4 つ目は、正確な三相バランスにより 3 次高調波を抑制し、より多くの高調波を保証します。 安定した電源品質。

Q3: 1600kVA 油入配電変圧器の耐用年数と長期保守コストはどれくらいですか?

オイルタンクは全密閉構造となっており、空気と遮断されており、経年劣化を遅らせます。 絶縁油の使用により20年以上の寿命を実現します。成熟した信頼性の高いデザインと、 故障率が低いため、ユニットは頻繁なメンテナンスを必要とせず、オイルレベルと動作を定期的にチェックするだけで済みます。 ノイズが必要です。従来の変圧器と比較して、関連する人件費と材料費を大幅に削減します。 運用とメンテナンスを含めて、ライフサイクル全体にわたって優れた費用対効果を提供します。
