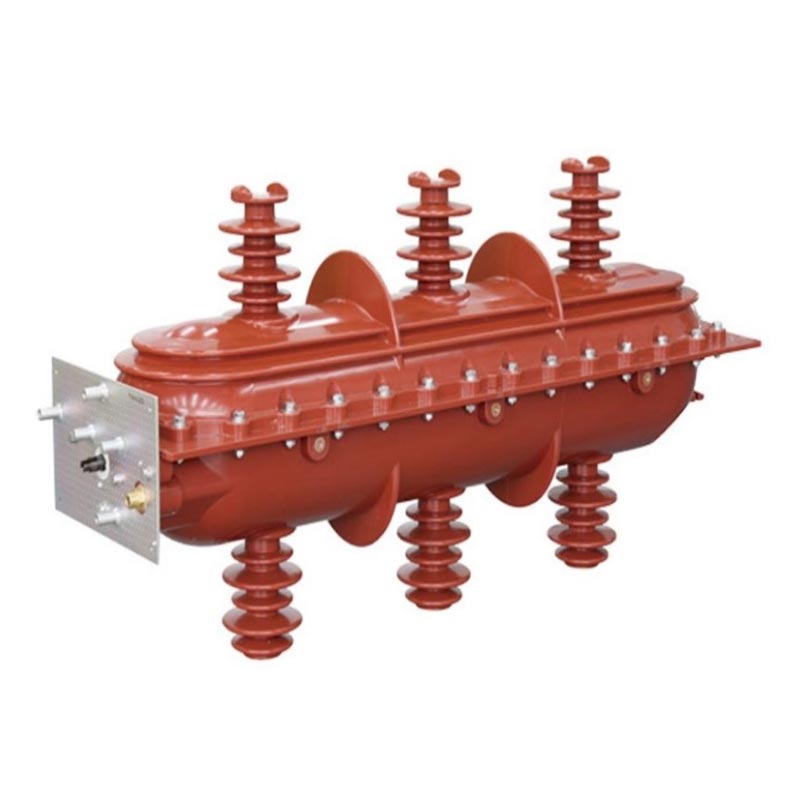

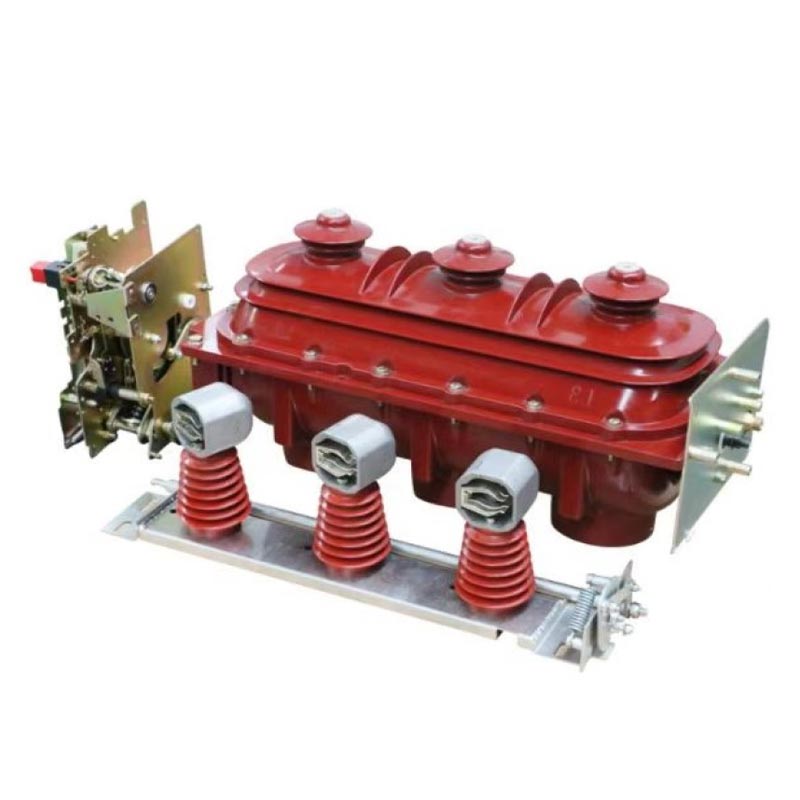

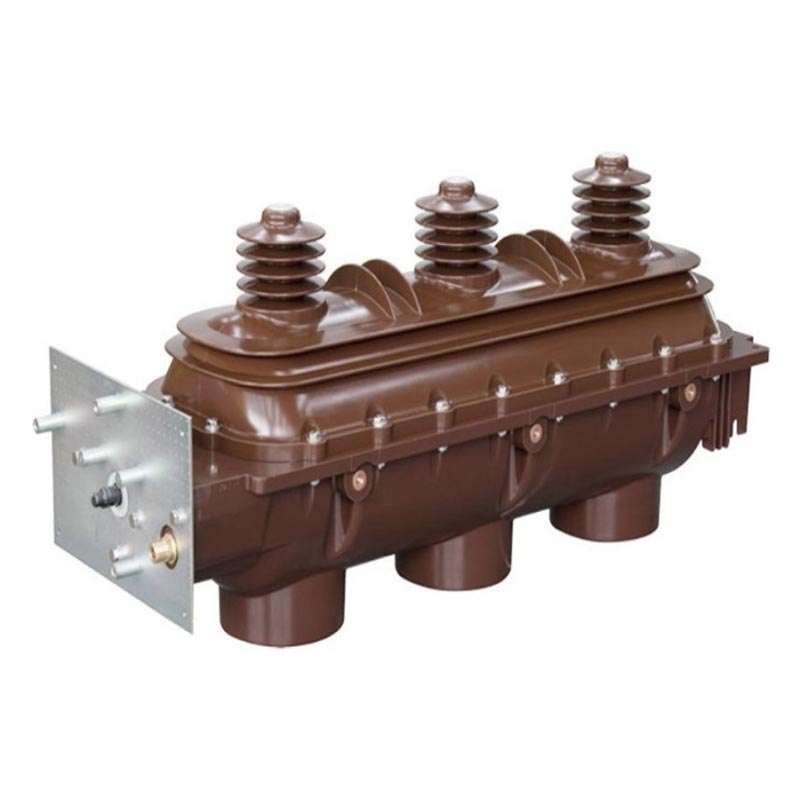

Sf6 ロードブレーカー スイッチ

ウスネは中国の高圧電気機器の専門メーカーとして、高電圧電気機器の研究開発と生産に注力しています。 中高圧配電設備、高度な設備を備えた標準化工場を保有 生産ラインと厳格な品質検査プロセス。 FLN36-12D および FLRN36-12D 屋内 AC 高電圧 Sf6 負荷 当社が発売するブレーカースイッチは、海外の先進技術を吸収して独自に開発した主力製品です。 テクノロジーを活用し、それを中国の電力システムの実際の運用ニーズと組み合わせます。

すべての Usune Sf6 ロード ブレーカ スイッチは包括的な型式試験に合格しており、その性能は次の規格に完全に準拠しています。 GB3804「3～63kV AC高電圧ロードスイッチ」、GB16926「高電圧ロードスイッチとヒューズの組み合わせ」、およびIEC60265および IEC60420国際規格。 「すべては電力を安全に使うために」を基本コンセプトに、 3 位置消弧室 (「閉-開-接地」) を装備し、安全性と安全性を効果的に確保します。 安定した電力運用。高圧開閉装置の信頼できるサプライヤーとして、ウスネは総合的なプリセールスを提供します さまざまなアプリケーションシナリオで機器をスムーズに動作させるためのコンサルティングとアフターサービス。

適用範囲

Sf6 ロード ブレーカー スイッチは、三相 AC 10kV、24kV、36kV、50/60Hz 電力システムに適しています。広くあります 工業および鉱山企業、高層ビル、都市部の住宅地、変電所、大型ショッピング施設で使用されています。 ショッピングモール、空港、地下鉄、病院、その他の配電シナリオ。その中心的な機能は負荷を切り替えることです 電流と故障電流、送電線と配電変圧器の制御と保護、安全で安定した電力の供給 社会生産と生活のあらゆる分野を保護します。

使用条件

1. 通常の動作条件

- 周囲温度: -25℃ ～ +40℃、中国およびその他の地域のほとんどの気候条件に適しています。
- 標高: 2000m を超えず、ほとんどの都市や工業地帯に適しています。
- 湿度: 日平均相対湿度 <95%、月平均相対湿度 <90%。一日の平均蒸気量 圧力≤2.2kPa、月平均蒸気圧≤1.8kPa、湿気の多い環境でも安定した動作を保証します。

2. 特別な動作条件

国家規格 GB/T11022-1999 によると、「高電圧開閉装置とスイッチ装置の共通技術要件」 Controlgear Standard」に準拠しており、開閉装置は通常の動作条件で動作する必要があります。ユーザーが操作している場合 通常の条件（設置高度2000mを超える、周囲温度など）を満たしていない場合 通常の限界を超える、結露を引き起こす高湿度など）、専門家に相談する必要があります。 事前にメーカー薄根と合意形成を図り、装置の安全かつ安定した稼働を確保してください。

構造上の特徴

1. 一体絶縁構造：上下のシェルをエポキシ樹脂で射出成形し、 密閉され、ガスが満たされた内部空洞。これにより、優れた絶縁性と耐食性が効果的に得られます。 内部コンポーネントを外部環境から隔離し、安定した動作を保証します。

2. 3 位置動作モード: 共通の可動接点が回転し、徐々に 3 つの動作状態が完了します。 「閉じる」「開く」「接地する」。位置が明確で、切り替えが確実で、誤操作が少ない。 効果的に防止されます。

3. 二重操作機構: 基本的な手動バネ式操作機構が含まれており、オプションで リモコンによる電動開閉機能。これにより、ユーザーはニーズに応じて選択できるようになり、 業務効率の向上。

4. インテリジェントモニタリング：メカボックスの前面にはSF6圧力計と位置センサーが装備されています。 インジケーター。圧力計はSF6の圧力変化をリアルタイムで監視し、位置インジケータは直接測定します。 可動接点の駆動シャフトに接続されており、可動接点の動作を完全に信頼性の高い表示で保証します。 位置。

5. 安全保護: 圧力解放エスケープ装置がシェルの後部にあります。事故が起きたとき 消弧室内で高圧が発生すると、過圧ガスがリリースを突き破る可能性があります。 装置に接触して後方に排出されるため、前方への排出を防ぎ、作業者の安全を確保します。

6. 信頼性の高いインターロック：ロードスイッチとアース間に信頼性の高い機械的インターロックを備えています。 スイッチ、および接地スイッチと前面ドアの間 (キャビネット配電用) 誤操作を防止し、機器の動作安全性をさらに高めます。

7. シール性能：専用の動的および静的シール設計を採用し、信頼性の高いシールを確保します。 Usune の厳格なシーリングプロセスにより、業界基準をはるかに下回る年間漏れ率が保証され、機器の損傷を防ぎます。 SF6ガス漏れによる故障。

主な技術パラメータ

実用化事例

事例1：中国都市部住宅地における配電プロジェクト

中国東部の大規模な住宅地は、2,000 世帯を超える 30 棟の高層ビルで構成され、山頂は 電力需要は800kW。当初は通常のロードスイッチを使用していましたが、負荷スイッチの不良などのトラブルが多発していました。 密封、不安定な動作、トリップが発生し、居住者の通常の電源に影響を与えます。その後、複数を比較した後、 サプライヤー、不動産管理会社はコア電源として Usune FLN36-12D Sf6 ロード ブレーカー スイッチを選択しました 配電制御装置。

ケーススタディ 2: 大規模空港の電源保護プロジェクト 中国南部の主要国際空港では、 電源の安定性とセキュリティに対する非常に高い要件。重要な状況では停電は許可されません ターミナルビルや航行管制室など。空港はウスネ FLRN36-12D Sf6 ロードを選択しました 変電所に設置するブレーカー スイッチ。重要な回線の制御と保護を担当します。 地域。

ブランドへのこだわり

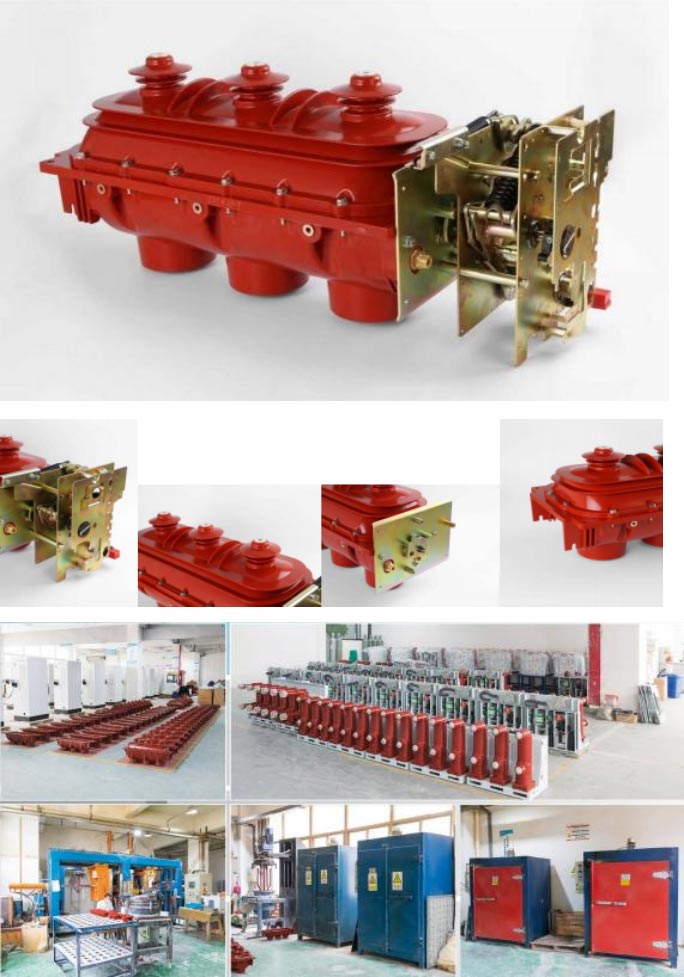

ウスネは中国の高圧電気機器の専門メーカーとして、グローバルに提供することに尽力しています。 高品質、信頼性、安全性の高い Sf6 ロード ブレーカ スイッチ製品をユーザーに提供します。高度な生産を誇る当社工場 設備と厳格な品質管理システム。原材料の調達から製品の納品までのすべてのステップ 製品の品質を保証するために厳格なテストを受けています。信頼されるサプライヤーとして、高いパフォーマンスを提供するだけでなく、 製品だけでなく、包括的な販売前コンサルティング、オンサイト設置、試運転、アフターセールスも提供します 運用中の不安を解消する保守サービスです。
