中圧ドロワータイプパネルは、受電、フィーダ配電、電圧測定、計測、 バスのセクショニングおよび分離機能。ウスネはエンジニアリング志向の構成で装置を提供します ISO 9001、ISO 14001、および ISO 45001 マネジメント システムに基づいてアプローチし、運用しており、それに基づいて製品が設計されています。 該当する IEC および GB 規格に準拠し、関連市場で利用可能な CE 認証を取得します。
大規模な電気プロジェクトには、単一の配電線ではなく、複数の独立した電力回路が含まれることがよくあります。 入力電力、変圧器フィーダ、モーター回路、計量回路、および補助負荷はすべて必要となる場合があります。 さまざまな電気的機能。

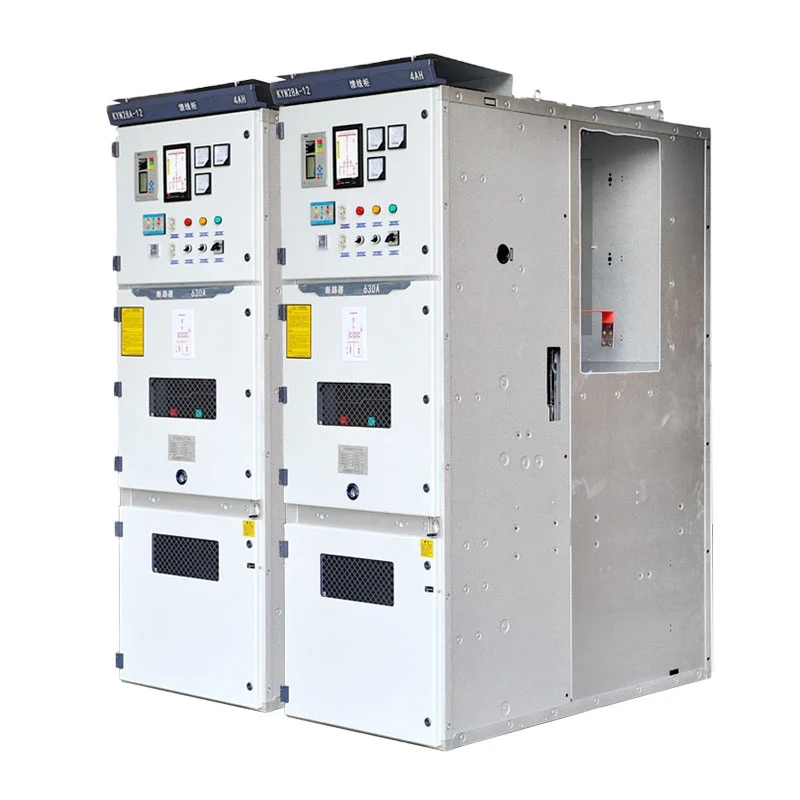

KYN28高圧ドロワータイプパネルを使用すると、これらの機能を1つのキャビネット内に別々のキャビネットとして配置できます。 コーディネートされたラインナップ。これにより、プロジェクトの単線図を中心に配信システムを構築することが可能になります。 すべての回路に均一なキャビネット構成を使用するのではなく、
調達チームにとって、このモジュラー アーキテクチャにより、キャビネットの機能を拡張できるため、機器の仕様を簡素化できます。 実際の電気ネットワークに従って定義されます。また、用途に合わせて全体のラインナップを計画することも可能です。 フィーダの数、現在の要件、保護措置、および将来の配電ニーズ。
高圧配電システムの構成は、各回路の機能に大きく依存します。アン 入力回路は上流電源から電力を受け取り、出力回路は上流電源に電力を分配します。 変圧器、モーター、生産設備、またはその他の負荷。
ウスネは、KYN28シリーズを入力キャビネット、出力キャビネット、PTおよび電圧測定キャビネットで構成できます。 計量キャビネット、バスセクショナライザキャビネット、および絶縁キャビネット。各キャビネットタイプは、 プロジェクトの電気アーキテクチャに応じた開閉装置の全体的なラインナップ。
この回路ベースのアプローチは、開閉装置の仕様が必須である EPC プロジェクトに特に役立ちます。 承認された電気図面と厳密に一致しています。
配電要件は、工場の拡張、生産ラインの追加、またはインフラストラクチャに応じて変化する可能性があります 容量が増加します。初期電気負荷のみを想定した開閉装置のラインナップは困難となる可能性があります。 追加のフィーダーが必要な場合は変更してください。
KYN28 シリーズのモジュール構成により、1 つのシステム内でさまざまな回路を編成するための柔軟性が向上します。 高圧配電システム。プロジェクト計画中に、顧客は適切なポジションを予約したり、定義したりできます。 予想される将来の要件に応じて機能キャビネットを追加します。
このアプローチにより、開閉装置システムをプロジェクトの長期的な電気設備の一部として考慮することができます。 単なる個々の機器としてではなく、建築の一部として機能します。
中電圧機器の物理的な配置は、電気室の設計において重要な考慮事項です。 機器は、利用可能な設置領域内に収まりながら、十分な操作アクセスを提供する必要があります。

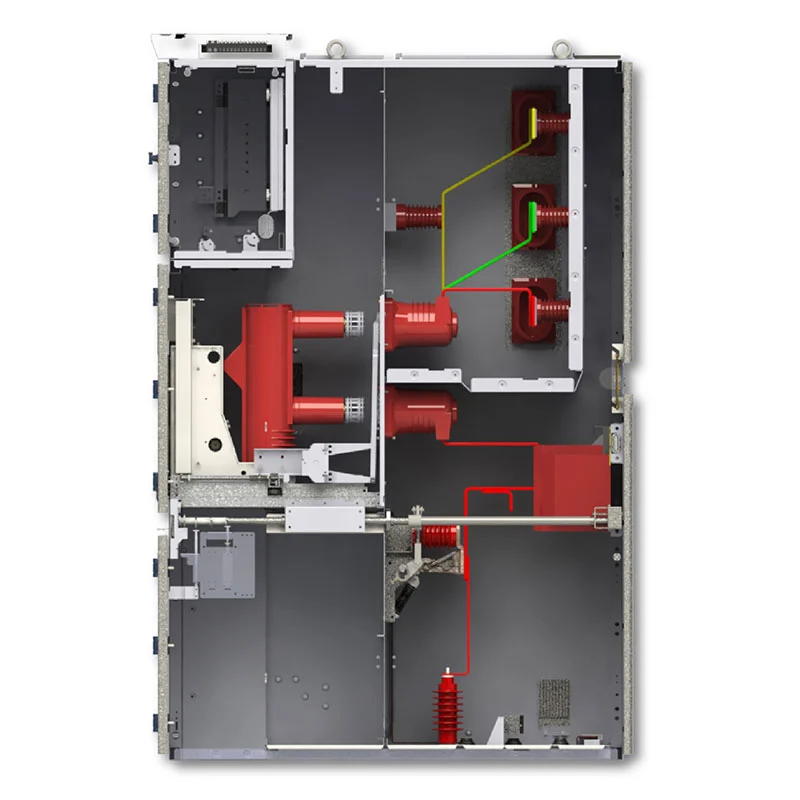

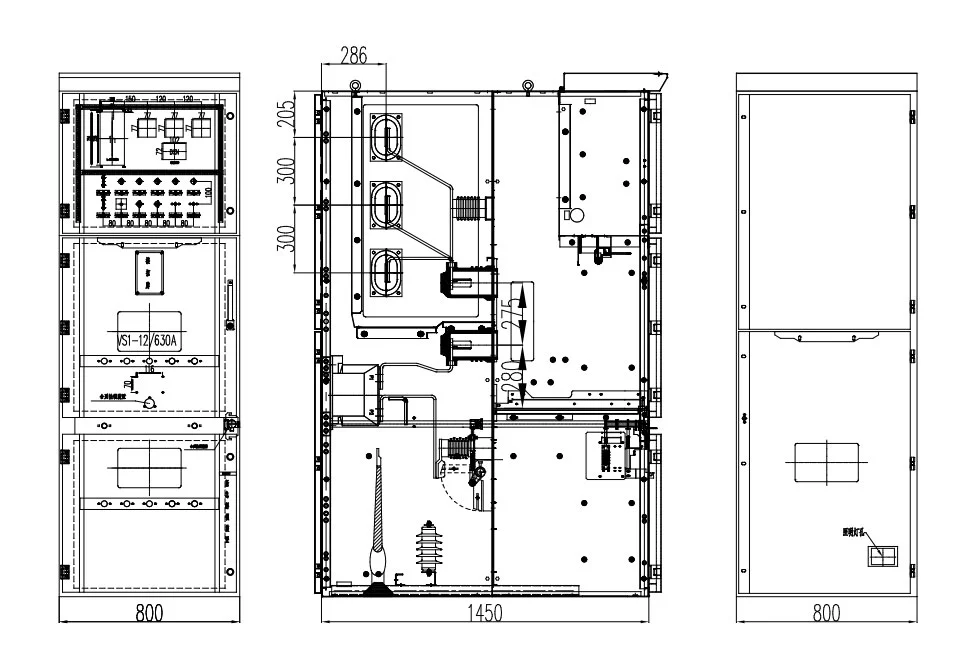

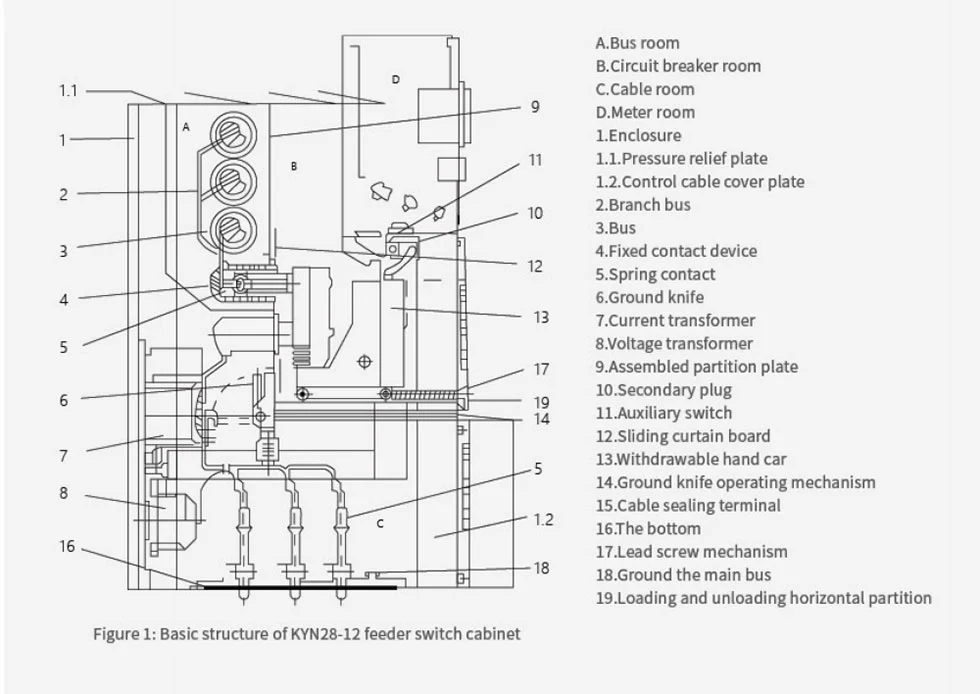

KYN28高圧ドロワータイプパネルは、前面で操作およびメンテナンスができる金属密閉構造を採用しています。 ブレーカー、バスバー、ケーブル、制御セクションが独立したコンパートメントとして配置され、明確な構造を実現します。 整理されたキャビネット構造。
電気室の設計者にとって、この構成は、より予測可能な機器レイアウトを確立するのに役立ち、 開閉装置のラインナップは、利用可能な部屋の寸法とケーブル接続の要件に基づいて計画されます。
複数のフィーダを含む配電システムでは、メンテナンス要件が個々の回路によって異なる場合があります。 1 つの回路での障害または計画された検査は、電気操作手順に従って管理する必要があります。 無関係なセクションを不必要に邪魔することなく。

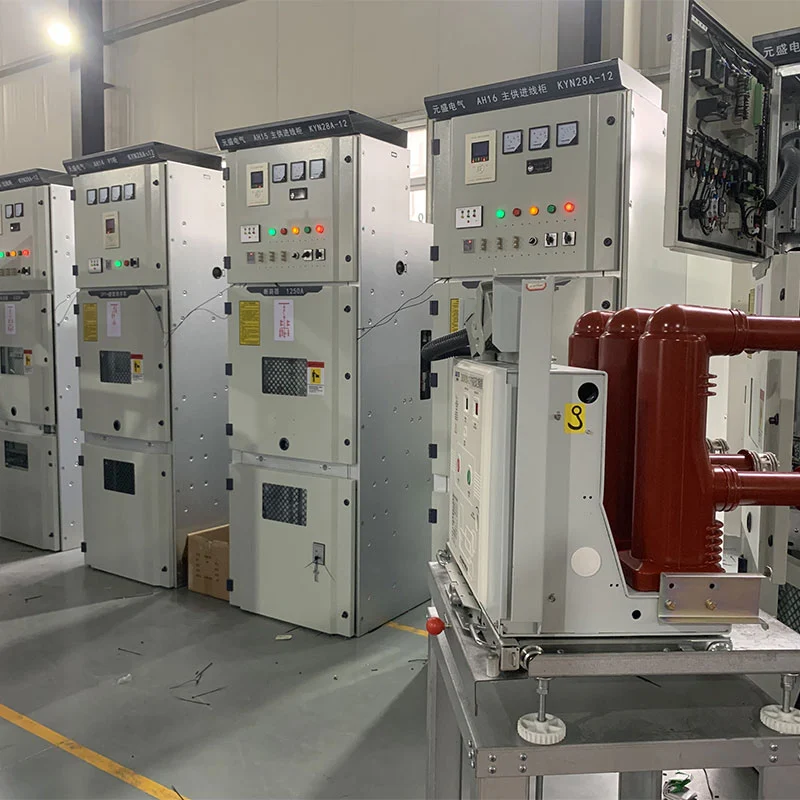

引き出し可能な機能ユニットにより、関連機器を検査のために隔離された位置に移動できます。 テストまたは交換。メカニカルインターロックシステムにより動作シーケンスが制御され、誤作動の防止に役立ちます。 間違ったスイッチング動作。
これにより、この装置は個々の回路管理が重要な部分となる配電システムに適したものになります。 日常の電気操作の様子。
受電キャビネットは、上流の電源から電力を受け取り、それを電源に接続するために使用されます。 中圧バスバーシステム。その構成は、受電回路の定格電流に応じて決定できます。 保護要件、測定要件、および全体的な配信アーキテクチャ。

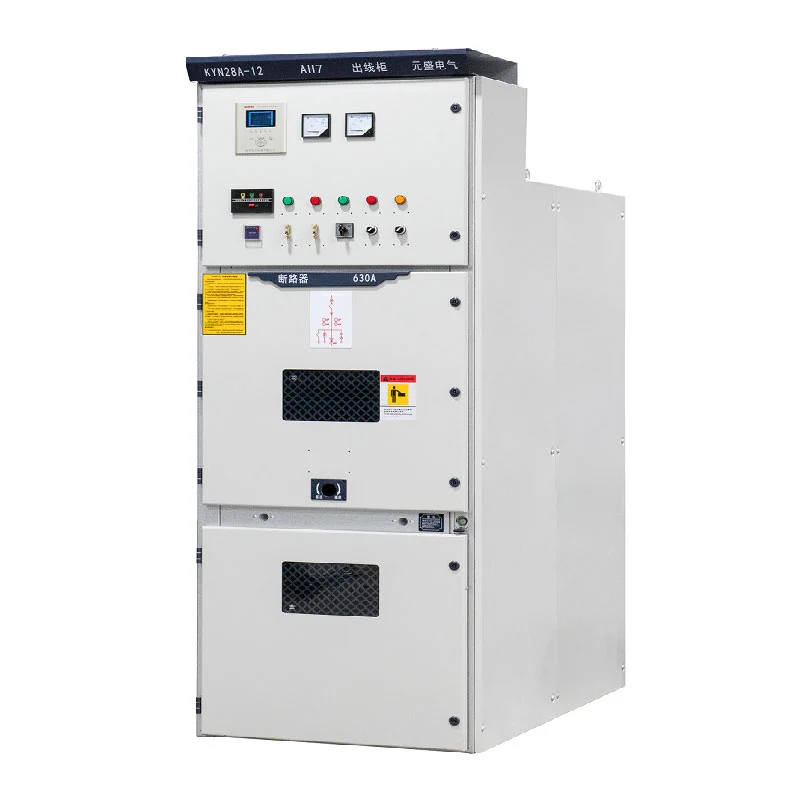

出力キャビネットは中電圧電力を下流の変圧器、モーター、フィーダー、またはその他の電気系統に分配します。 負荷がかかります。プロジェクトの負荷分散に応じて、出力キャビネットの数と仕様を計画できます。 そしてフィーダーの配置。
PT キャビネットは、電圧測定および関連する電気監視機能に使用されます。に統合できます プロジェクトで高圧内での変圧と測定が必要な開閉装置のラインナップ 配信システム。
計量キャビネットは、専用を必要とするアプリケーション向けの電気エネルギー測定装置を収容できます。 パワーメーター。その構成は、プロジェクトの測定およびユーティリティ要件に合わせて調整できます。
バスセクショナライザキャビネットは、規定に従って高圧バスバーのセクションを分割または接続するために使用されます。 システム設計。この配置により、複数のネットワークを備えた配信ネットワークを設計する際に、より高い柔軟性が得られます。 電源またはバスセクション。
絶縁キャビネットは、電気絶縁要件に対応する専用の構成を提供します。そのアレンジメント プロジェクトのスイッチングシーケンス、接地方式、電気的安全性に従って決定する必要があります。 手順。
製造施設には多くの場合、生産ライン、モーター、変圧器、コンプレッサー、ポンプ、補助装置が含まれています。 異なる電力要件を持つシステム。モジュラースイッチギヤのラインナップは、これらの回路を要件に応じて編成できます。 工場の配電構造。
変電所では、複数の受信、送信、測定、およびバス セクションの回路が必要になる場合があります。モジュラーキャビネット この配置により、エンジニアは変電所の単線図に基づいて完全な開閉装置のラインナップを開発できます。
通常、採掘作業には、サイトのさまざまなエリアに分散された複数の電気負荷が含まれます。の フィーダーの分配とモーター、ポンプ、換気の電源管理をサポートするように機器を構成できます。 システムおよび処理装置。
大規模な商業ビルや高層ビルでは、計画的な中電圧の受電と配電が必要です。違う 建物の変圧器、フィーダ、計量器、電気室に応じてキャビネットの機能を組み合わせることができます 要件。
輸送施設や特殊な産業施設などのインフラストラクチャ プロジェクトには、次のものが含まれる場合があります。 異なる動作要件を持つ複数の電気負荷。モジュラー構成により、次のような柔軟性が提供されます。 これらの回路を 1 つの調整された高圧配電システムに統合します。
| アイテム | 仕様 |
| 定格電圧 | 3.6kV、7.2kV、12kV |
| 定格周波数 | 50Hz / 60Hz |
| 定格電流 | 630A、1250A、1600A、2000A、2500A、3150A |
| 定格短絡遮断電流 | 25kA、31.5kA、40kA、50kA |
| 定格短時間耐電流 | 25kA/3s、31.5kA/3s、40kA/3s、50kA/3s |
| 保護等級 | IP4X 外部エンクロージャ、IP2X 内部コンパートメント |
| 周囲温度 | -15℃～+40℃ |
| 高度 | ≤1000m、高高度では軽減されます |
| インストール | 屋内 |
最終的な定格電圧、電流、短絡容量、キャビネットの組み合わせ、および機能ユニットの配置は、 プロジェクトの電気図と技術仕様に従って確認してください。
この装置は、周囲温度が -15°C ～ +40°C の屋内に設置することを目的としています。日平均 相対湿度は 95% を超えてはならず、月平均相対湿度は 90% を超えてはなりません。
設置環境は、爆発性ガス、腐食性ガス、導電性粉塵、激しい振動のない場所にしてください。 機器がこれらの標準条件外で動作する必要がある場合、環境要件は次のとおりである必要があります。 技術設計と製造前に薄根氏と確認しました。
この機器は、特殊なインフラストラクチャ プロジェクトである Cas-space ロケット打ち上げプロジェクトで参照されています。 組織化された中圧配電システムが必要です。
航空宇宙インフラストラクチャの場合、電気ネットワークには、さまざまな施設にサービスを提供する複数の種類の負荷が含まれる場合があります。 そしてそれをサポートするシステム。配電システムは、単一の統一されたキャビネット配置に依存するのではなく、次のことを行う必要があります。 入力電力、給電回路、測定機能、およびその他の電気要件を 1 つのシステム内で収容できます。 調整された構成。
KYN28シリーズはモジュラー構造なので、用途に応じてさまざまな機能のキャビネットを配置できます。 プロジェクトの配電スキーム。これにより、エンジニアが調整する際の柔軟性が向上します。 施設の電力網と電気室のレイアウトに合わせた開閉装置のラインナップ。
プロジェクト リファレンスは、Usune のモジュール式高圧配電機器をどのように統合できるかを示しています。 組織化された回路構成とプロジェクト固有の電気計画が行われる特殊なインフラストラクチャ 重要です。
KYN28 シリーズは、中電圧金属密閉型に適用される IEC および GB 規格に従って設計されています。 開閉装置および配電装置。
ウスネは、ISO 9001 品質マネジメントシステム、ISO 14001 環境マネジメントシステム、ISO 45001 に基づいて運営しています。 労働安全衛生マネジメントシステム。 CE 認証は、該当する国際規格にも利用可能です 市場の要件。
製品テストレポート、技術仕様、および関連する品質文書は、次の規定に従って提供できます。 顧客とプロジェクトの要件。
Usune は、プロジェクトを制限するのではなく、顧客の電気図に従って開閉装置の構成をサポートします。 1 つの標準的なキャビネット配置。このアプローチは、EPC 請負業者、配電会社、システムに適しています。 インテグレーター、およびさまざまな回路要件を持つ産業ユーザー。
Usune は電気機器分野で 14 年以上の経験があり、経験豊富な研究開発チームを維持しています。 プロジェクト固有の設計と技術構成をサポートできます。
品質検査は、部品、組立、電気などの製造プロセス全体にわたって実施されます。 テストと完成した機器。製品の性能を確認するために、出荷前に定期テストが完了します。
標準構成の場合、通常の生産期間は技術確認後約 15 ～ 20 日です。 そして支払い。実際のリードタイムは、製品構成、注文数量、プロジェクト要件によって異なります。
ウスネは、顧客の検査、サプライヤーをサポートする製品テストレポートと技術文書を提供します。 資格、プロジェクトの承認、および試運転手順。
引出し形高圧盤は、引出し可能な機能ユニットを使用した屋内用金属密閉開閉装置システムです 高圧受電、配電、計測、制御、保護用。モジュール構成 電気システムに応じてさまざまなキャビネット機能を組み合わせることができます。
KYN28 シリーズは、3.6kV、7.2kV、および 12kV アプリケーションをサポートします。正確な定格電圧と絶縁要件 お客様の電気系統に合わせてご確認ください。
はい。着信、発信、PT、計量、バスセクショナライザ、および絶縁キャビネットを 1 つの開閉装置に組み合わせることができます プロジェクトの単線図と分配要件に応じてラインナップします。
はい。モジュラー構成は、複数のフィーダー、モーター、変圧器、生産設備を備えた工場に適しています。 組織的な中電圧配電を必要とする負荷。
モジュラーキャビネットのコンセプトにより、プロジェクトエンジニアは現在の状況に応じてさまざまな機能ユニットを計画できます。 予想される配布要件。将来の拡張は、最初の電気室と 開閉装置のラインナップ設計。
はい。 Usune は、顧客のロゴ、会社名、プロジェクト固有の構成などの OEM 要件をサポートします。 技術的な確認の対象となります。
標準構成の場合、通常の生産期間は技術確認後約 15 ～ 20 日です。 そして支払い。最終的なスケジュールは注文数量と構成によって異なります。
Usune は、技術仕様、製品テストレポート、品質文書、その他のプロジェクト関連を提供できます。 顧客の要求に応じた書類。
標準保証期間は出荷日から 12 か月です。技術的および商業上の合意が条件となります。 条件。
製造工場、変電所、鉱山プロジェクト向けに中電圧ドロワー タイプ パネルを調達している場合、 商業ビル、インフラ施設、特殊な電気設備など、Usune は 実際のディストリビューション要件に基づいた構成。
単線結線図、定格電圧、定格電流、短絡レベル、受発信数をお送りください。 回路、キャビネットの機能、設置条件についての技術的な評価と見積もりについては、当社までご連絡ください。
