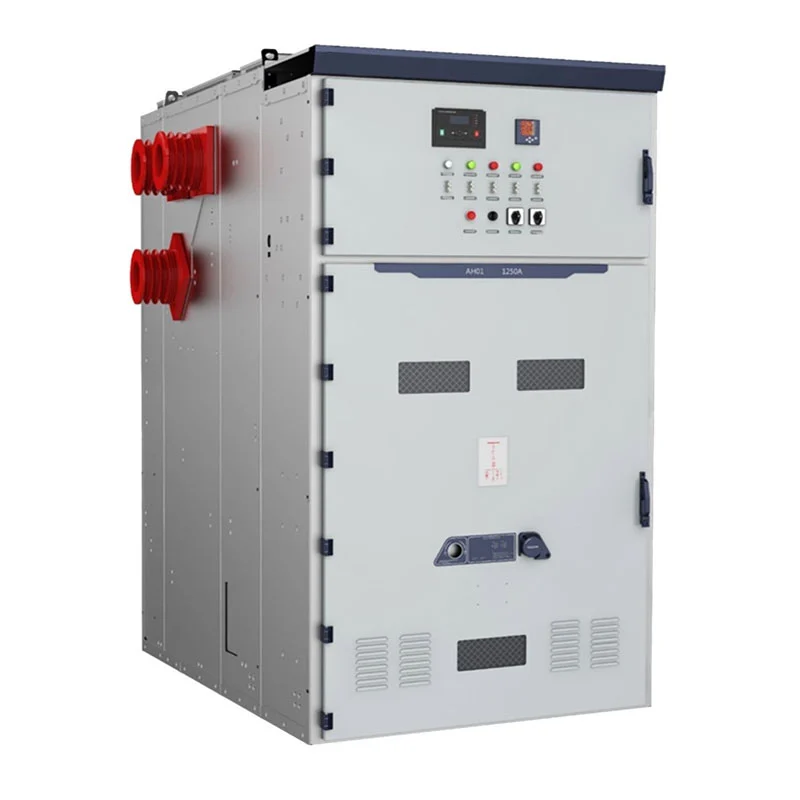

KYN61-40.5 33kV 屋内 VCB 開閉装置パネルは、屋内の高電圧を必要とするプロジェクト向けに開発されました。 配信プラットフォーム。その構成は、引出し可能な真空サーキットブレーカーと金属密閉型を組み合わせたものです。 構造、分離された電気コンパートメント、バスバーシステム、ケーブル接続、および二次制御装置 統合スイッチギヤのラインナップへ。
うすねは、ISO 9001、ISO 14001、および ISO 45001 マネジメントシステムに基づいて運営されています。装置は以下に従って設計されています 該当する IEC および GB 規格に準拠しており、該当する市場では CE 認証が利用可能です。
33kV および 36kV クラスの配電システムの場合、開閉装置の選択には単に公称値を一致させるだけでは不十分です。 電圧。エンジニアは絶縁レベル、負荷電流、故障電流、フィーダ構成、変圧器を考慮する必要があります 容量、ケーブル接続、保護調整、および設置環境。
KYN61-40.5 33kV 屋内 VCB 開閉装置パネルは、屋内の中電圧配電用に設計されています。 電気パラメータは、完全な配電システム内で調整する必要があります。
低電圧の開閉装置アプリケーションと比較して、システム電圧が高いほど絶縁が重視されます。 調整と短絡性能。 Usune は電気パラメータに従って機器を設定できます お客様が提供するもの。
この装置は、金属で囲まれたアーキテクチャを使用して、一次および二次電気セクションを構成します。メイン 回路には、真空回路ブレーカー、バスバー接続、ケーブル終端領域、および関連する接地が含まれます コンポーネント。
二次機器は、保護、測定、制御、表示、および通信のために配置できます。 プロジェクトの要件。
この構成により、開閉装置のラインアップを、 あらゆる用途に対応する 1 つの固定キャビネット配置。
より高い電圧レベルでは、保護調整がシステム設計の重要な部分になります。サーキットブレーカー、 保護リレー、変圧器、ケーブル、および上流の機器は、計算された障害に従って選択する必要があります 条件と保護哲学。
真空サーキットブレーカーは、主なスイッチングおよび遮断機能を提供します。関連する保護と 制御システムは顧客の電気設計に従って構成できます。
機能セクション間の金属製パーティションは、内部の電気レイアウトを整理するのに役立ち、同時に圧力を軽減します。 この構成により、内部障害が発生した場合に圧力を放出するための制御された経路が提供されます。
受電キャビネットは上流の電気ネットワークから電力を受け取り、それを開閉装置バスバーに転送します。 システム。定格電流、保護装置、測定要件、およびケーブル構成を決定する必要があります プロジェクトのデザインから。
出力キャビネットは、変圧器、モーター、生産設備、またはその他の下流負荷に電力を分配します。の 電流定格と保護設定は、接続された負荷に対応する必要があります。
PT および電圧測定構成は、プロジェクトで電圧監視が必要な場合に組み込むことができます。 保護機能や電気測定など。
バスのセクション化配置により、配電システムを個別のセクションに分割し、電気系統をサポートできます。 プロジェクトエンジニアによって定義された運用戦略。
エネルギー測定と電気パラメータを必要とするアプリケーション向けに計量構成を提供可能 モニタリング。

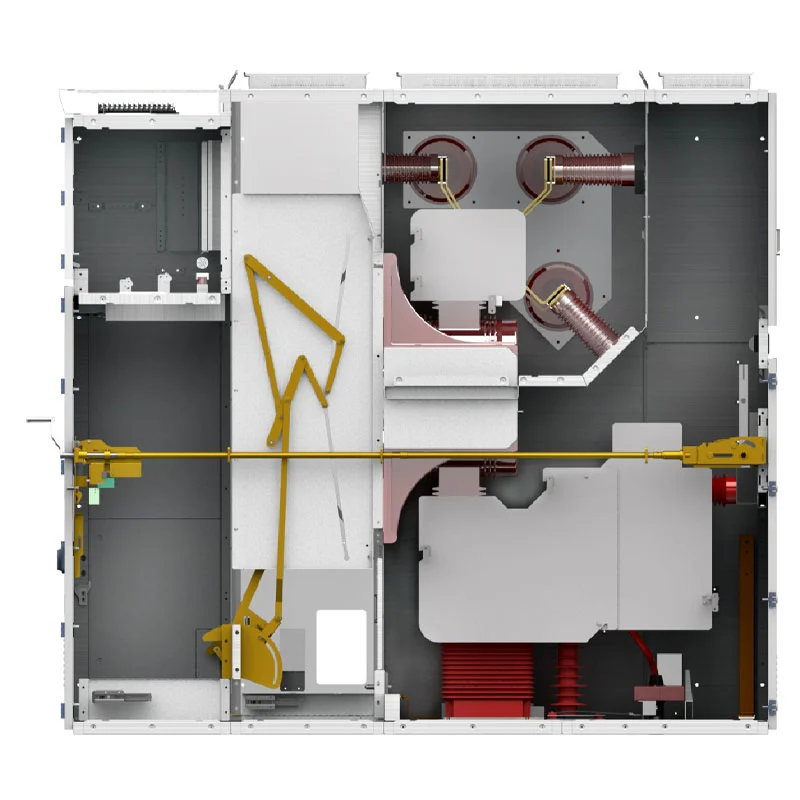

キャビネットは、ブレーカー コンパートメント、バスバー コンパートメント、および ケーブルコンパートメント、および計器/制御コンパートメント。
ブレーカー部には真空遮断器とその操作機構が収納されています。バスバーセクションが提供するのは、 キャビネット間の主な電気接続、ケーブルコンパートメントは入力および接続のためのスペースを提供します。 発信ケーブル接続。
機器および制御セクションには、保護、測定、制御、および制御に必要な二次コンポーネントが含まれています。 指示。
この配置により、エンジニアは設置、ケーブル配線、配線などを計画する際に明確な内部アーキテクチャを得ることができます。 試運転、メンテナンス。
この装置には、誤った操作シーケンスを制限するように設計された機械的インターロック システムが組み込まれています。
5 プルーフ機構は、誤ったサーキットブレーカーの操作、引き出し可能なレバーの動きを防止することを目的としています。 ユニットに負荷がかかっている場合、通電中に接地スイッチを閉じる、接地スイッチを押したまま回路に通電する 閉じたままになり、通電中のコンパートメントに誤ってアクセスしてしまう可能性があります。
A top-mounted pressure relief device is also incorporated into the cabinet structure to provide controlled pressure 内部障害状態時にリリースされます。
KYN61-40.5 33kV 屋内 VCB 開閉装置パネルは、入力電力、変圧器接続、 屋内変電所での送出フィーダ、バスの分割、計量、および電圧測定。
発電所では、中圧補助配電、発電機関連の電気システム、 変圧器フィーダ、および下流の配電。
大規模な産業施設では、モーター、変圧器、生産システム、 ポンプ、コンプレッサー、補助電気機器。
高出力の電気負荷を伴う採掘作業では、変圧器フィーダー、モーター、 換気装置、ポンプシステム、処理施設。
この装置は、配電を調整する必要がある特殊なインフラストラクチャにも適しています。 複数の建物、設備エリア、補助システムを備えています。
Cas-space Rocket Launch Project は、Usune 高圧開閉装置アプリケーションのプロジェクト リファレンスです。
ロケット発射施設には、特殊なインフラストラクチャと、複数の電気負荷が分散される必要があります。 さまざまな機能領域。したがって、その配電システムには、調整された受電回路、フィーダが必要です。 保護、電気絶縁、測定、制御。
このプロジェクトでは、開閉装置はサイトの中電圧配電の一部として適用されました。 アレンジメント。このプロジェクトでは、電気機器をより広範なインフラストラクチャと統合する必要がありました。 独立したキャビネット設置として扱われます。
このアプリケーションは、特殊用途向けに高圧配電機器を供給した薄根の経験を実証しています。 特定の電気システム要件を伴うエンジニアリング プロジェクト。
| アイテム | 仕様 |
| シリーズ | KYN61 |
| 定格電圧 | 3.6kV、7.2kV、12kV、24kV、36kV |
| 定格周波数 | 50Hz / 60Hz |
| 定格電流 | 630A、1250A、1600A、2000A、2500A、3150A |
| 定格短絡遮断電流 | 25kA、31.5kA、40kA、50kA |
| 定格短時間耐電流 | 25kA/3s、31.5kA/3s、40kA/3s、50kA/3s |
| 保護等級 | IP4X 外部エンクロージャ / IP2X 内部コンパートメント |
| 周囲温度 | -15℃～+40℃ |
| 相対湿度 | 1 日平均 95% 以下。月平均 ≤90% |
| 高度 | ≤1000m、高高度ではディレーティングあり |
| インストール | 屋内 |
| システム | 三相交流 |
最終的な電気構成は、実際のプロジェクトの電圧、電流、障害レベル、 絶縁要件、保護方式、設置条件。
33kV クラスの開閉装置プロジェクトの場合、調達は完全な電気システムに基づいて行う必要があります。 キャビネット数量のみ。プロジェクト チームは、定格システム電圧、連続負荷電流、 短絡レベル、フィーダーの数、変圧器の容量、ケーブルの配置、保護要件、および必要な 測定機能。
大規模なプロジェクトの場合、ラインナップにはさまざまなキャビネット機能が含まれる場合があります。着信、発信、PT、メーター、バス セクショナライザと絶縁構成は、電気単線図に従って組み合わせることができます。
このアプローチは、開閉装置と接続されている変圧器、ケーブル、保護装置、および そして下流側の負荷。
最終的なキャビネット配置は、プロジェクトの電気アーキテクチャに従って開発できます。違う 多数の入出力回路を調整された開閉装置ラインナップに配置できます。
典型的な配電システムには、上流の電源に接続された受電キャビネットが含まれる場合があります。 変圧器または主要な負荷を供給する出力キャビネット、および電圧用の追加の PT または計量キャビネット 測定とエネルギー監視。
プロジェクトで 2 つの電源または分割されたバスセクションが必要な場合、バスの分割機能も利用できます。 ラインナップに組み込まれています。
この構成方法により、機器は個々の変電所とより大きなマルチキャビネットの両方に適したものになります。 流通システム。
完成した開閉装置は出荷前に、キャビネットのアセンブリ、一次回路の接続、および 二次配線、機械的動作、および関連する電気的機能。
引出し機構、ブレーカーの動作、インターロック機能、アースの取り方、キャビネット 製造検査プロセス中に構造がチェックされます。
Usune は、プロジェクトの要件に応じて関連する検査記録とテスト文書を提供できます。 顧客、EPC請負業者、およびサードパーティの検査官は、出荷前に機器を検証します。
中電圧開閉装置システムの価値は、初期電気定格に限定されません。大型用 インフラストラクチャや産業プロジェクトに合わせて、機器は組織的な運用、計画された運用をサポートする必要もあります。 メンテナンス、将来の回路管理、より広範な配電ネットワークとの安定した統合が可能です。
KYN61-40.5 33kV 屋内 VCB 開閉装置パネルの区画化された構造により、定義された配置が提供されます。 1 次および 2 次機器用に使用できますが、引き出し可能な回路ブレーカー設計により、スイッチング ユニットを 点検整備のため移動しました。
配電が長年にわたって稼働すると予想される施設の場合、この組み合わせは、 より管理しやすい中圧配電システムとなり、将来のメンテナンス計画が簡素化されます。
提供される仕様には、3.6kV、7.2kV、12kV、24kV、および 36kV 構成が含まれます。実際の定格電圧 お客様の電源システムに合わせてご確認ください。
提供される仕様には 36kV 定格構成がリストされており、これは 33kV クラスのシステム対象として考慮できます。 実際のシステム要件、絶縁レベル、および適用される規格を確認します。
高圧受電、配電、開閉、保護、計測、制御などに使用されます。 屋内三相交流電源システム。
提供される構成の範囲は 630A ～ 3150A です。最大値に従って正しい定格を選択する必要があります。 継続的な負荷とプロジェクトの設計。
利用可能な定格には 25kA、31.5kA、40kA、および 50kA が含まれ、該当する値は計算された故障によって決定されます。 電気システムのレベル。
はい。 Usune は、受信、送信、PT、メータリング、バスセクショナライザ、および分離機能を次のように設定できます。 顧客の単線図と技術要件。
うすねは、ISO 9001、ISO 14001、および ISO 45001 マネジメントシステムに基づいて運営されています。製品は以下に従って設計されています 該当する IEC および GB 規格に準拠しており、該当する構成に対して CE 認定を取得できます。
はい。 Usune は、技術仕様、テストレポート、図面、その他のプロジェクト文書を次のとおりに提供できます。 顧客とエンジニアリングの要件。
標準構成は屋内設置用に設計されています。高地、高地などの特殊な条件 注文前に、湿度や異常な環境条件を確認する必要があります。
