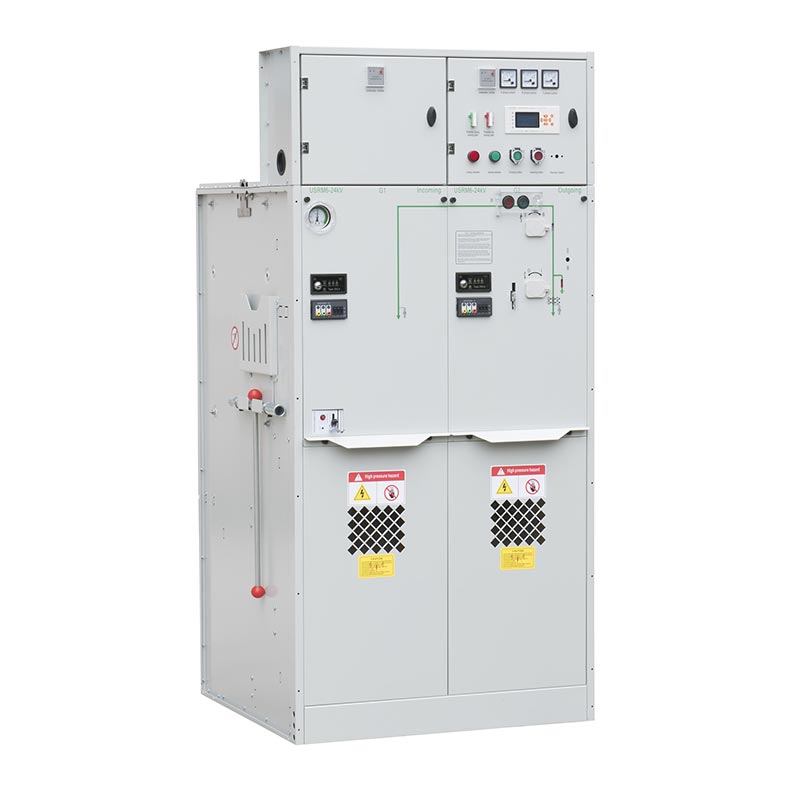

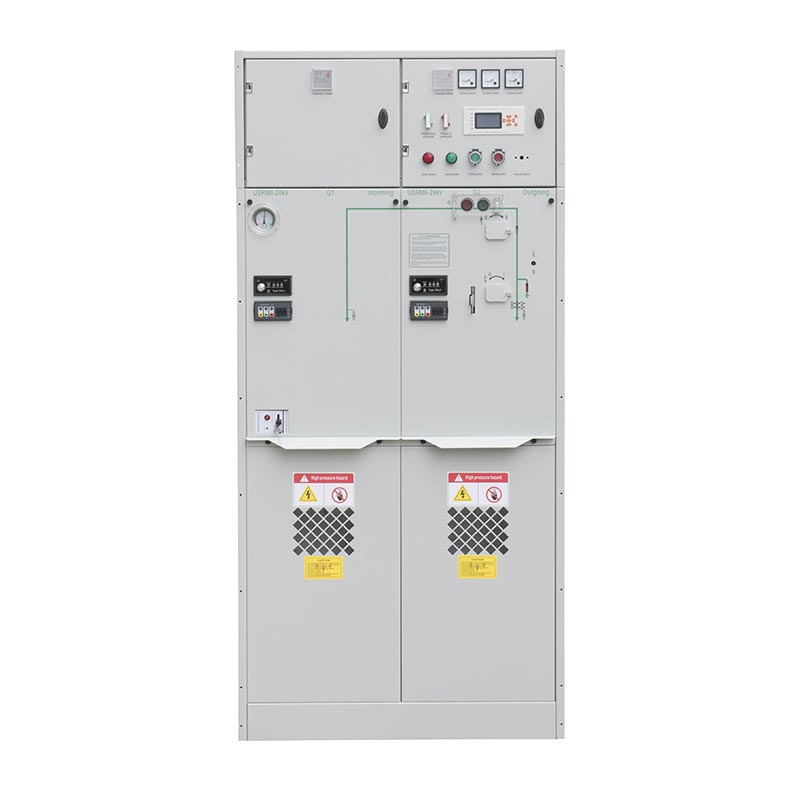

USRM6シリーズ Sf6ガス絶縁開閉器は、USUNEが独自に開発した完全絶縁方式です。その主な 回路スイッチの性能とすべての電気部品は、加圧SF6ガスで密閉および絶縁されています。完全に 密閉構造により、デバイス全体が外部環境の影響から保護され、効果的に動作が保証されます。 信頼性と作業員の安全性を確保し、ライフサイクル全体を通じてメンテナンスフリーの運用を実現します。製品 標準モジュラーユニットと固定組み合わせモジュラーユニット設計を採用し、拡張可能なメインバスバーの選択をサポートします。 完全モジュール化、完全絶縁、完全筐体を実現し、高い信頼性と安全性を確保しながら、 豊富な機能を通じて、電力網ノード、エンドユーザー、二次変電所の柔軟でコンパクトな開閉装置の要件に対応します。 モジュールの組み合わせ。
ロードスイッチユニット（C）、ロードスイッチ＋ヒューズ複合ユニット（F）、回路など複数の機能モジュールを統合 ブレーカーユニット(V)、メータリングユニット(M)、バスバーPTユニット(PT)を自由に組み合わせてリングメインユニットにでき、 さまざまな配電シナリオやユーザーのニーズに柔軟に適応し、製品を大幅に改善します 応用性と柔軟性。
Sf6ガス絶縁開閉装置の主回路部（主母線）と開閉器の性能を一体化 ステンレス鋼の溶接ガスボックス。主回路はガスボックスブッシュを介して外部に接続されています。 DIN47636規格。入力ケーブルと出力ケーブルは、完全に絶縁された密閉型の取り外し可能なコネクタを使用して接続されます。の ガスボックスはIP67保護等級を誇り、外部環境を効果的に隔離し、短期間の洪水を防ぎます。 結露防止機能により、過酷な条件下でも安定した動作を保証します。
さまざまな標準モジュラーユニットと組み合わせて、標準キャビネットタイプの非拡張式固定リングを形成できます。 ネットワークスイッチ（SF6断熱ガスボックス1台で最大6台まで組み合わせ可能）と組み合わせることもできます さまざまなモジュールで拡張可能なユニットを形成し、専用の完全絶縁バスバーによりさまざまな組み合わせ形態を実現 さまざまな地域、タイプ、顧客の電力供給ニーズを満たすコネクタ。
主な回路コンポーネントとスイッチの性能はステンレス鋼のガスボックス内に封入されており、ガスボックスに接続されています。 通電部との直接接触を避けるため、ブッシングを介して外側に設置してください。信頼性の高い圧力逃がし装置を装備しており、 チャンネルを保護することで、事故が発生した場合に人員と機器の安全を効果的に保護します。総合的なメカニカル 連動装置により誤操作のリスクを最小限に抑え、安全性と信頼性をさらに高めます。
SF6ガス絶縁開閉装置は、自社開発・設計のばね操作機構を搭載しています。スルー 設計から製造、慣らし運転に至るまで徹底した品質管理を行っており、機構の信頼性と安定性は抜群です。 USRM6シリーズなどのSF6ガス絶縁に高品質な作動機構ソリューションを提供します。 開閉装置。
- アル潮位: ≤4000m (標高 1000m を超える場合は、事前に供給者にインフレ圧力を調整するように通知してください。標高 2000m を超える場合は、キャビネット内の過電圧を排除するために圧力を調整してください。)
- 周囲温度：最高+50℃、最低-40℃、24時間平均気温35℃以下
- 周囲湿度：24時間相対湿度95％以下、月間相対湿度90％以下
- 設置環境: 周囲に爆発性ガスや腐食性ガスがないこと。設置場所に激しい振動や衝撃がないこと。 GB/T5582 に規定されているクラス III を超えない汚染レベル。
GB3804-2004 や GB1984-2014 などの複数の国家規格および業界規格に厳密に準拠し、製品を保証します 専門性と権限を備え、さまざまな使用シナリオのニーズに対応します。
Sf6ガス絶縁開閉装置は多機能を集積し、小型、 メンテナンスフリーで動作し、主回路は外部環境要因の影響を受けません。特に適しています 地下、高地、海岸などの過酷な環境に適しており、産業および産業分野で広く使用されています。 中国および世界中の鉱山企業、鉄道、空港、都市中心部、住宅地に安定した供給を提供しています。 さまざまな配電システムに対する信頼性の高い電源供給をサポートします。
すべてのスイッチは、対応するハンドルを使用して操作する必要があります。ロードスイッチ/真空スイッチとそれに対応する接地 スイッチは機械的に連動しており、誤操作を防ぐために南京錠を追加することもできます。 接地スイッチはクイック操作機構を採用しています。ハンドルを時計回りに回転すると回路が閉じ、 反時計回りに回すと開きます。ロードスイッチとヒューズの組み合わせユニットまたは回路を開閉する前に ブレーカー、エネルギーを蓄える必要があります。エネルギー貯蔵が完了したら、緑色のボタンを押して開閉します。 回路。本製品には5つの安全インターロック機能が搭載されています。電源の供給と切断の操作 仕様に厳密に従わなければなりません。
Sf6 ガス絶縁開閉装置には、吊り上げおよびフォークリフト操作用の吊り上げリングが装備されています。受け取り次第、 輸送中に損傷がないか検査します。損傷があった場合は、直ちに運送業者に報告する必要があります。開梱後、 操作ハンドルの完全性をチェックし、圧力計の指針が緑色のゾーンにあることを確認して、次の手順を実行します。 機械部品の機能テスト。欠陥または脱落があった場合は、直ちにサプライヤーに報告する必要があります。以前 設置および使用の際は、乾燥した換気の良い場所に保管し、適切にカバーしてください。
Sf6 ガス絶縁開閉装置のすべてのコンポーネントは、指定された耐用年数内であればメンテナンスフリーです。ガス タンクはステンレス鋼製です。損傷した計器パネルは、腐食用の塗料で直ちに修理する必要があります。 保護。外部に取り付けられた機械部品により、操作と交換が容易になります。腐食防止と 出荷前に注油してあります。過酷な環境では、回転部品の定期的な検査が必要です 必要に応じてメンテナンスと交換を行います。通常の動作条件では、特別な検査は行われません。 必須。操作前に、圧力計の指針が緑色のゾーンにあることを確認してください。
活線成分検出機能、位相検証機能を搭載。電気的インターロックとマッチング 磁気ロックにより、入力ケーブルが通電されているときにケーブル コンパートメントのドアが開くのを防ぎ、 人員の安全。
必要に応じてパネル故障インジケータを装備できます。相間故障または地絡事故が発生した場合、人員は 警報表示灯により通電状態や故障箇所が確認でき、故障箇所を迅速に特定できます。アラーム 情報を監視センターに送信して、パトロール員が障害箇所を確認できるようにすることができます。 そして場所。
保護、測定、および測定に適したデジタル電流および電圧保護および測定デバイス 送電線や配電変圧器などの主要機器の制御。従来の電磁気を置き換えることができます リレー保護。ユーザー端末のネットワーク化を通じて、秩序ある電力消費の検出、アラーム、 制御およびインテリジェント電力インターネットにより、配電システムのインテリジェンス レベルが向上します。
Sf6 ガス絶縁開閉装置の専門メーカーおよびサプライヤーとして、Zhejiang Usien Electric Co., Ltd.は は、高品質の USRM6 シリーズ製品を世界中の顧客に提供することに尽力しています。充実した先行販売を行っておりますので、 販売およびアフターサービス システム: プリセールスには技術的なコンサルティングとソリューション設計が含まれます。売上には以下が含まれます 設置のガイダンスと試運転。アフターセールスにはタイムリーなメンテナンスとスペアパーツの供給が含まれます。私たちの 工場は品質第一の原則を遵守し、製品が確実に適合するように生産のあらゆる側面を厳密に管理します。 規格やユーザーニーズを的確に捉え、中国の配電分野のユーザーにとって信頼されるパートナーを目指します そして世界的に。
工場では、価格が合理的で競争力があることを保証できます。
通常、お問い合わせをいただいてから24時間以内にお見積りをさせていただきます。
はい、もちろんOEMも承ります。
納期は注文数量によって異なりますが、通常は支払いを受け取ってから 15 ～ 20 日以内です。
すべての製品は付属品から検査され、出荷前に定期テストが実施されます。 私たちの工場。
品質問題の写真またはビデオを撮り、チェックと確認のために当社に送信してください。 1〜3日以内に満足のいくソリューションを提供します。
出荷日から12か月。
● 当社は14年以上この分野に特化しており、経験豊富な研究開発チームが設計を行っています。
顧客の特別な要求に基づいてプロジェクトごとに開発作業を行います。
●部品から完成品まで非常に厳格な品質管理手順を実施しています。
● 15〜20日以内の安定した生産期間。
●製品の完全なテストレポートを用意しています。
● ワンステップのソリューションを提供します。
